Дренаж вокруг дома и водоотведение на участке. Дренаж вокруг дома

Дренаж вокруг фундамента дома (или пристенный дренаж), особенно на заболоченном участке, защитит его от подтопления (а цокольный этаж коттеджа от не запланированного образования бассейна и лишней влажности по стенам нижних этаже) и ваш уютный загородный домик прослужит весьма и весьма долго и будет радовать не одно поколение вашей семьи. В каких случаях необходим дренаж?

участок находится в низине или рядом есть водоем
стоит вода на участке ваших соседей
грунтовые воды находятся близко к поверхности
на участке преобладает глинистая или суглинистая почва

Из определения - дренаж вокруг дома и водоотведение на участке (загородное строительство) - метод сбора и отвода грунтовых вод от фундамента (пристенный дренаж), с участка или от сооружений линейных и точечных (водопонижение) с помощью систем труб, скважин, каналов, подземных галерей, дренажных колодцев и других устройств. Принцип работы дренажа - самотёк под действием сил притяжения земли или принудительный - за счёт работы дренажных поплавковых насосов.

Зачастую наличие участка под строительство дома не гарантирует приятного проведения уикенда всей семьёй на лоне природы. А виной тому близко расположенный уровень грунтовых вод или наличие верховодки на уклоне рельефа, в следствии чего многие бригады отказываются собирать дом на таком участке земли, а если и соглашаются, то не дают гарантий, что и прописывают в договоре подряда. Это происходит из-за того что водонасыщенные грунты в большей степени подвержены деформированию силами морозного пучения. А так же при наличии близко расположенных грунтовых вод невозможно устройство полноценного цокольного этажа и подвального помещения в доме.

Стоимость дренажа вокруг дома

Перед тем как определить стоимость дренажа вокруг дома несколько слов про выбор его системы, для этого применяют современные технологии и оборудование. В первом случае это сбор верховодки и дождевой воды с крыши дома, а второй - опуск уровня грунтовых вод ниже жилого подвального этажа. Но обе эти системы дренажа вокруг дома никак не пересекаются под землёй, так как выполняют разные функции.

Выбор глубины дренажа вокруг дома

Ед. изм.

Отмостка и дренаж вокруг дома. Типичные разновидности дренажа

Существует несколько основных систем дренажа, с помощью которых можно собрать и отвести ненужную влагу от дома и от участка. При правильном проектировании и монтаже каждая из них демонстрирует достаточно высокую эффективность, но вот затраты времени, сил и средств зависят от сложности конструкции, которая может быть:

открытой;
засыпные;
закрытой.

Открытые дренажные системы представляют собой канавы глубиной около 50-70 см и шириной порядка полуметра. Вырыты такие канавы вокруг дома не проблема, но вот ландшафт от этого заметно пострадает. Да и прыгать все время через углубления, окружающие дом, не слишком удобно.

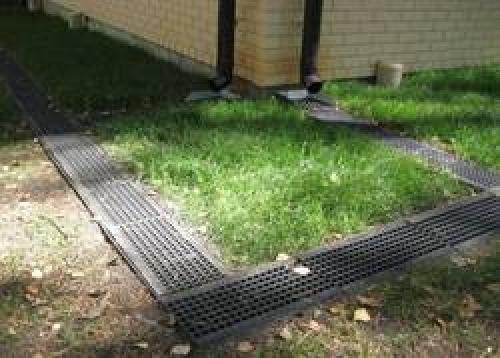

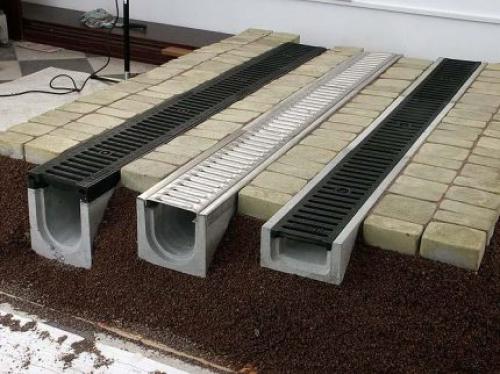

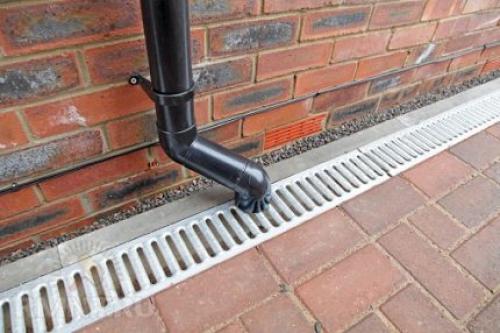

Открытый дренаж, как и лотки ливневой канализации, обычно накрывают декоративными решетками, которые защищают систему от проникновения мусора и посторонних предметов

Открытый дренаж обычно прикрывают аккуратными декоративными решетками. Они защищают конструкцию от крупного мусора и вызванных им засоров. Да и выглядят такие канавки с решетками более эстетично.

Засыпные дренажные системы представляют собой примерно такие же канавы, только их не закрывают защитными решетками, а засыпают проницаемым для влаги материалом, например, крупным гравием, битым кирпичом или щебнем. Устроить дренаж этого типа не так уж сложно, и расходы будут вполне умеренными.

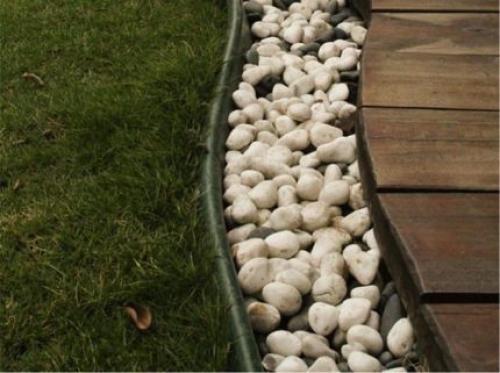

Засыпные дренажные системы очень просты в исполнении, они состоят из канавы, заполненной крупным фильтрующим материалом, например, гравием

Перед началом работ нужно выполнить разметку и осторожно срезать дерн в месте проведения земляных работ. Канавы засыпают не доверху, чтобы осталось немного места. Поверх засыпки укладывают сохраненный для этих целей дерн, чтобы минимизировать ущерб для ландшафта участка. На дно канавы рекомендуется уложить слой геотекстия, чтобы продлить срок эксплуатации сооружения.

Эта версия дренажной системы имеет некоторые недостатки: ее сложнее прочистить, чем открытую систему. Конечно, попадание мусора в такой дренаж маловероятно, но остается проблема заиливания содержимого канав. В случае, если эффективность отведения влаги заметно понизится, возможно, придется снова снять дерн, полностью заменить наполнитель, а затем вернуть систему в прежнее состояние.

Закрытый дренаж самый сложный в монтаже, но при этом он надежен и обладает длительным сроком эксплуатации. В дренажные канавы укладывают слой гравия или подобных материалов, сверху устанавливают трубы с перфорированной поверхностью. Обычно используют пластиковые конструкции, они дешевле, меньше весят и на их поверхности проще выполнить перфорацию, чем на металлических аналогах.

Нередко дренаж дополняет ливневая система, которая необходима для отведения обильных осадков. Обычно она состоит из набора труб и лотков, по которым вода перемещается к коллекторному колодцу

Закрытые системы дренажа удобнее всего монтировать вдоль бордюра дорожек, окружающих дом. Здесь вся система будет надежно скрыта и совершенно не отразится на внешнем виде участка. Существует также такое понятие как пристенный дренаж.

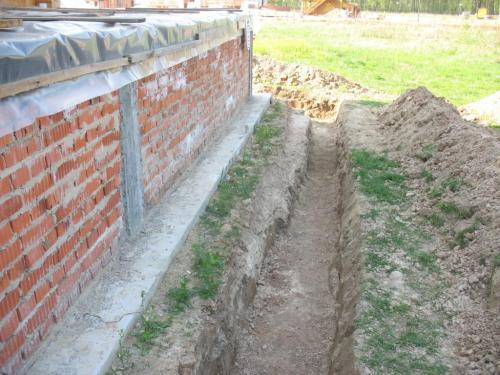

Его устраивают в процессе возведения дома в тех случаях, когда запланировано строительство подвала или цокольного этажа. Дренажные трубы укладывают прямо в котловане под фундамент возле стен, а затем все это засыпают фильтрующим материалом и грунтом.

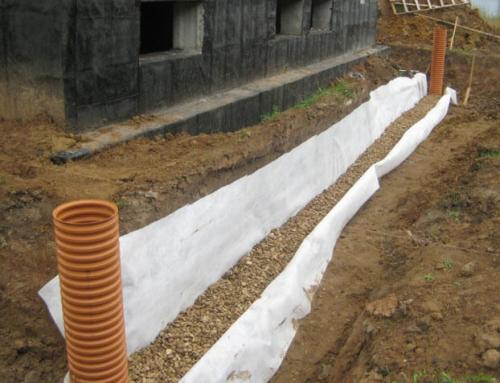

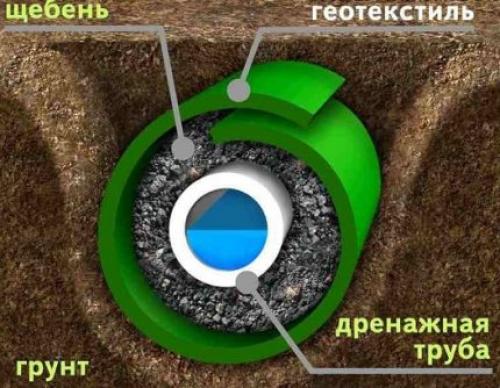

Для сооружения дренажной системы закрытого типа понадобится перфорированная пластиковая труба, щебень и слой геотекстиля. Можно использовать обычную канализационную трубу, на которой сделаны дырочки

Еще один важный элемент системы — ливневый дренаж. Это открытые лотки, которые предназначены для сбора и транспортировки воды, собранной с крыши и отмостки дома во время дождя. Ливневый дренаж также бывает открытым и закрытым, обычно его устанавливают под водосточными трубами, присоединенными к желобам и воронкам.

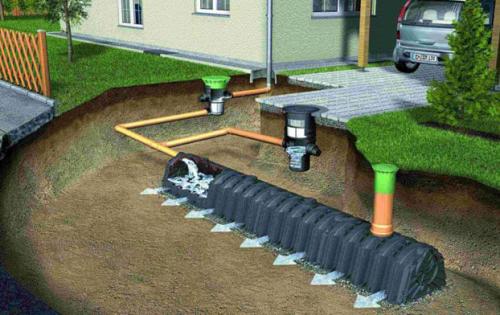

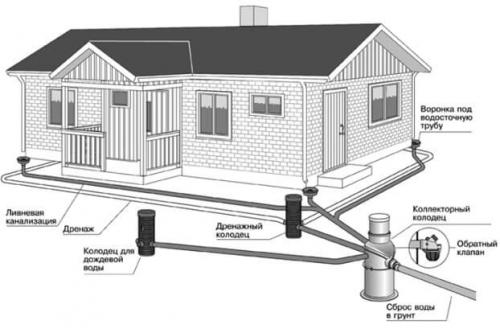

Как сделать водоотвод вокруг дома. Типы дренажных систем

С учетом исходных данных для обеспечения защиты приусадебного участка от негативного влияния подземных вод выполняют проектирование дренажной системы общего значения: систематический дренаж, береговой или головной. Для предотвращения подтопления подвалов дома обустраивают местные дренажи, которые бывают кольцевыми или прифундаментными.

Конструкционное решение дренажа – это система труб, которые устанавливают на определенной глубине. Жидкость просачивается в перфорированные трубы сквозь слой почвы и отводится с территории в расположенные поблизости водоемы, овраги, обустроенные резервуары, колодцы и емкости. Специальный сборник устраивают под землей, и он тем самым не занимает полезную придомовую территорию.

Дренажные системы местного типа создают при условии значительного заглубления подвальных помещений в строении, когда отсутствует возможность обеспечить самотечное удаление дренажной жидкости.

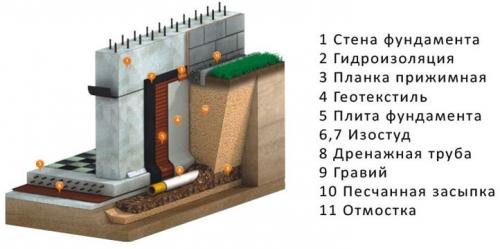

Пристенный или прифундаментный дренаж выполняют вокруг зданий, в которых имеются подвальные или полуподвальные помещения. План дренажной системы такого типа разрабатывают, учитывая глубину закладки основания постройки. Благодаря ее обустройству, предупреждается образование плесени, отсыревание и подмывание этих помещений и фундамента. Сооружение прифундаментного дренажа способствует усилению гидроизоляции конструкций дома.

Кольцевой вариант дренажа имеет отличия от пристенного. Первый из них предусматривает выкапывание траншей для труб на расстоянии не более 3-х метров от стен. Кольцевой способ применяют в том случае, когда создание дренажной системы не было предусмотрено на этапе проектирования здания и уже завершены отмостки для постройки. Дренажные трубы следует смонтировать на глубине, которая превышает расположение подошвы основания вокруг дома.

Дренаж следует делать на всей территории вокруг строения. Он будет препятствовать образованию плохо высыхающих луж и отведет стоки в водоем или накопительный резервуар.

Систематическую дренажную конструкцию сооружают на участках, где питание подземных вод происходит путем просачивания жидкости сверху (это могут быть поверхностные, хозяйственные и атмосферные стоки), а также подпитки снизу за счет

напорных грунтовых вод. На застраиваемых участках обычно применяют горизонтальный площадной дренаж, но в случае сильного влияния водоносного пласта (что означает питание снизу) обустраивают дренаж по вертикальному типу.

При наличии подтопления участка подземными водами при условии, что центр их питания расположен за пределами придомовой территории, устраивают головной дренаж. Его оборудуют по верхней границе участка в местах, где зафиксированы наиболее высокие отметки водоупора. Когда водоупор залегает на незначительной глубине, принято закладывать головной дренаж на территории, где отмечается небольшое углубление для обеспечения полного перехвата влаги.

При необходимости осушить участок, расположенный в непосредственной близости к водоемам, используют план дренажа участка берегового типа. В результате будет обеспечена защита от подтопления. Его прокладывают параллельно береговой линии и монтируют на глубину в соответствии с предварительно выполненными расчетами.

Систему ливневой канализации, такой как на фото, сооружают из лотков, которые прокладывают по поверхности. Она отводит ливневые стоки от стен зданий в дождеприемные колодцы .

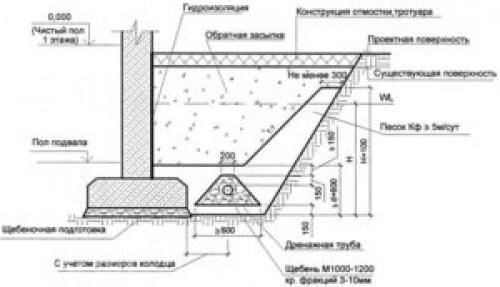

Как сделать дренаж В частном доме. Общие сведения о дренажной системе дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

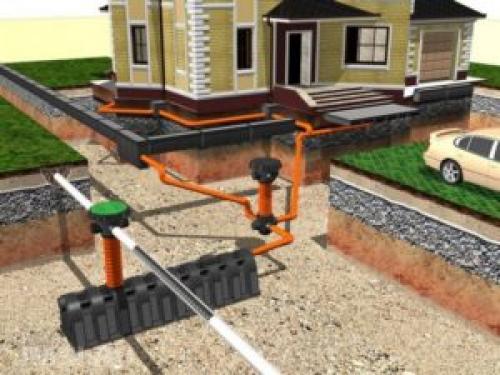

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

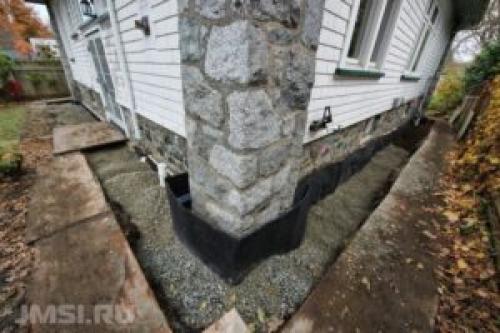

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Дренаж участка без труб. Дренаж щебнем без труб

Владельцам приусадебных участков, расположенных на земле с повышенным уровнем влажности, а также всем хозяевам садовых участков в осенний и весенний период, приходится сталкиваться с проблемой устройства качественной дренажной системы. Повышенный уровень влажности земли приводит к таким неприятным последствиям, как заболевания различных насаждений на садовом участке, подмывание грунтовыми водами фундамента дома и хозяйственных построек, а также затопление подвала. Одним из видов дренажных систем является дренаж без труб, об устройстве которого можно узнать ниже.

Виды дренажных систем

Открытый дренаж

Существует два типа дренажной системы:

Открытый
Закрытый

Первый тип используется для вывода поверхностных вод, которые образуются после таяния снега или прохождения дождей. Обычно открытый дренаж выглядит так: по всему участку выкапываются канавки глубиной 0,7 м и шириной 0,5 м с определенным уклоном. Часто в углубления укладываются пластиковые или бетонные лотки, закрываемые сверху решеткой. На дно канав насыпается слой песка толщиной около 10 см, тщательно утрамбовывается.

Второй тип дренажа, закрытый – используется для отвода грунтовых вод. Ниже уровня промерзания почвы выкапываются канавы с уклоном, на дно которых укладываются трубы для отвода воды в водосточный колодец.

Кроме использования трубопроводов в закрытой системе дренажа, можно использовать засыпной материал с использованием битого камня или кирпича, засыпанного внутрь траншеи. Этот способ является бюджетным, но малоэффективным, поскольку быстро приводит к заиливанию канав. Альтернативным и эффективным способом создания системы водоотведения из почвы является дренаж щебнем без труб, или, так называемый, мягкий дренаж.

Дренаж на участке без труб

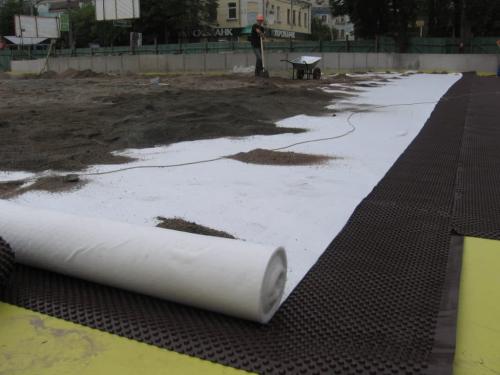

Геотекстильное полотно

Выбор в пользу дренажа щебнем без труб часто обусловлен тем, что в почве содержится незначительный объем воды, для которого бы понадобилось обустройство объемной системы дренажа с трубами. Кроме того, причиной выбора дренажа без труб может оказаться слишком сложный рельеф участка или его планировка, большое количество насаждений, а также недостаточность финансов для обустройства сложного водоотвода. Система водоотвода с использованием щебня без труб менее дорогостоящая и простая в устройстве: необходимо лишь следить за правильным уклоном канавок без выравнивания различных труб.

В зависимости от типа почвы, срочности выполнения работ, финансовой возможности, сделать дренаж на участке можно двумя способами: с использованием геотекстильного материала или без него. В первом случае способ выполнения дренажа получится более дорогостоящим, а во втором – менее долговечным.

Разновидностей геотекстильного материала, как и его производителей, сегодня на рынке очень много. Оптимальным вариантом для обустройства дренажной системы станет геотекстиль из полипропилена. Он хорошо противостоит различным влияниям внешней среды, а также характеризуется отличными фильтрующими качествами. Для эффективной работы по водоотводу понадобится геотекстильное полотно плотностью 60-110 г/м2. Геотекстиль выступает фильтрующим материалом, в то время как необходимо использовать также гидроизолирующий. Таким материалом является тектон. Геотекстильное полотно не позволяет длительное время дренирующим материалам засоряться, а траншеям заиливаться. С помощью тектона вода не скапливается в почве, а выводится за пределы участка в водосток. Конечно, можно заменить тектон на более бюджетные материалы, такие как полиэтиленовая пленка, рубероид, прочие битумные материалы на основе картона, но они не гарантируют долговечной службы дренажной системы.

В качестве дренирующих материалов выбирается песок и щебень. К песку каких-либо особенных требований не предъявляется, а щебень нужно выбирать не известняковый, потому что спустя какое-то время он будет вызывать засоление почвы. Фракция щебня может составлять от 20 до 60 мм. Перед засыпкой траншей засыпной материал необходимо будет промыть.

Дренаж участка технология. 1 В каких случаях необходима дренажная система

Дренаж — это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.

Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр. Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен.

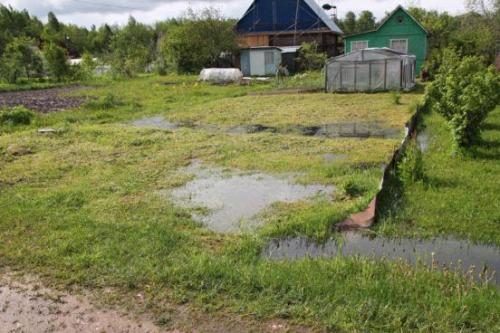

Дренажная система помогает убрать застои воды с участка

Если визуального подтверждения мало, то можно провести простой эксперимент — с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.

Дренаж почвы проводится при следующих условиях:

высокое залегание грунтовых вод;
участок расположен в местности с глинистой почвой;
участок располагается в низине или наоборот — на склоне;
в месте расположения участка выпадает большое количество осадков.

Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.

Глубинный дренаж вокруг дома. Расчет глубины заложения дренажа своими руками

Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения. Алгоритмы методов выглядят следующим образом: Расчет по глубине промерзания . В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.

Глубина дренажа вокруг дома в таком случае будет рассчитываться так:

берется величина промерзания почвы в данной климатической зоне;
от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов . Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения. Читайте также: "".

Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.

Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.
