Усиление лаги пола. Как укрепить лаги пола

Здравствуйте. В этом году мы решили поднять дом. Дом 56 года постройки. Сделали фундамент, затем выложили кирпичом 3 ряда и подняли на 5 рядов брусом. Мастер который ложил брус, отпилил половые лаги в месте где лага ложилась на бревно сруба, и выставил их на шпалы. После окончания работы у нас стал разъезжаться пол, т.е. стали увеличиваться промежутки между половицами. Несколько раз приглашали мастера и показывали ему что пол разъехался, но он говорит что это из-за того что поднимали дом. Что нам делать? Как остановить расхождение пола?

Наталья, Костромская область.

Как говорил поручик Ржевский в фильме «Гусарская баллада»: «Интересный получается компот».

Ваш мастер «накосячил», а именно, сделал откровенный брак, и пытается умыть руки, перекладывая ответственность на вас.

Он просто обязан был связать или шпалы, или половые лаги, а может и первое и второе с брусовыми стенами дома. Ведь он же делал полы после подъема дома, а не до этого. И должен был предвидеть последствия.

На пальцах, не посмотрев на ваши полы, однозначно ответить о порядке работ не могу.

Если половые лаги и нижний обвязочный брус находятся на одном уровне, то их скрепляют между собой кованными скобами или перфорированными уголками с крепежом саморезами или гвоздями. Такие уголки можно посмотреть в строительных магазинах или сделать самим по образу и подобию оных. Ширина их полок должна быть около 100 миллиметров.

Если же лаги пола располагаются значительно ниже нижнего обвязочного бруса, то надо будет использовать кронштейны-стойки из металла. Их высота должна быть соразмерна с расстоянием между нижним брусом и половыми лагами. При размерах более 0,3 метра их придется делать скорее всего вам самим, так как в продаже таковые за редкость, а вот сварить самим или в соответствующей мастерской это не проблема.

То есть цель — жестко зафиксировать лаги пола и брусья нижнего венца. Тогда и половицы перестанут разъезжаться.

Можно, конечно, поступить и несколько по другому, а именно — сплотить полы до устранения щелей, а зазоры по стенам перекрыть плинтусами необходимого размера.

Но еще раз повторюсь, не посмотрев воочию на вашу проблему, могу и несколько ошибаться в своих рекомендациях.

Другие вопросы по теме полов:

Усиление лаги пола. Как укрепить лаги пола

Задать вопрос Семенычу (автору материалов)

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел — забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

  • . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

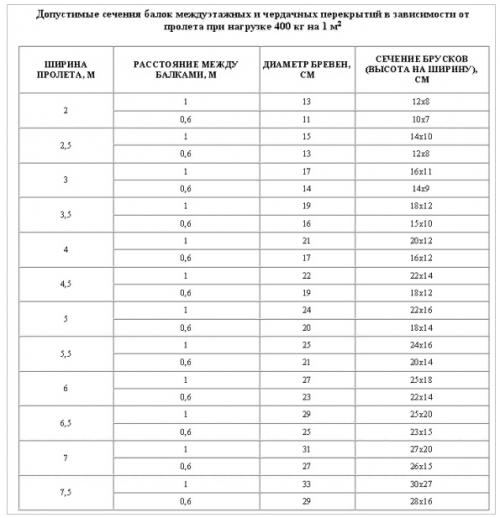

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

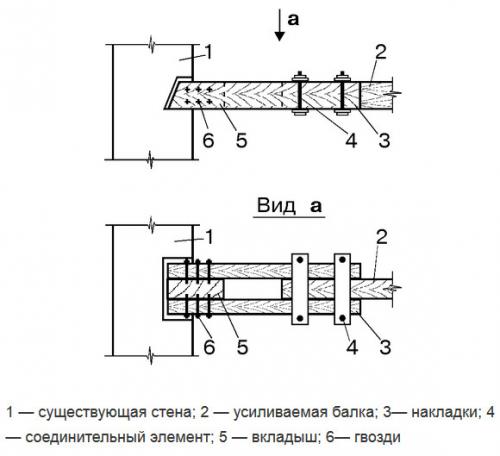

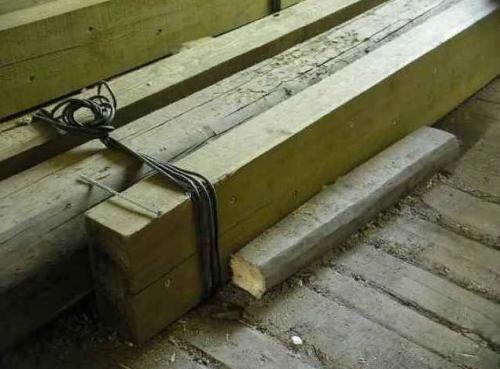

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

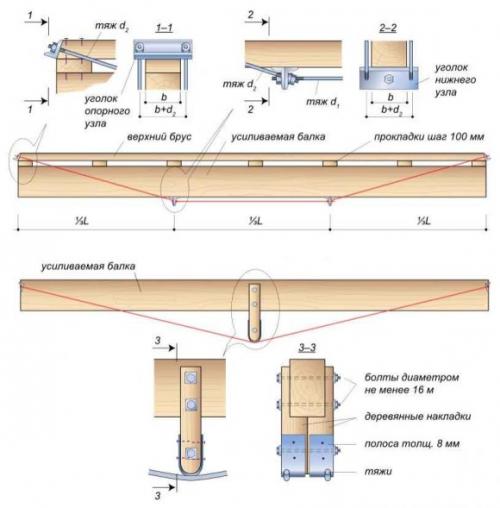

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

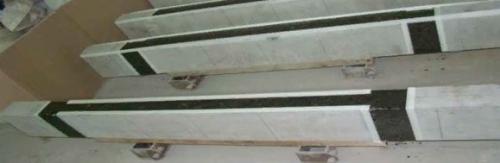

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

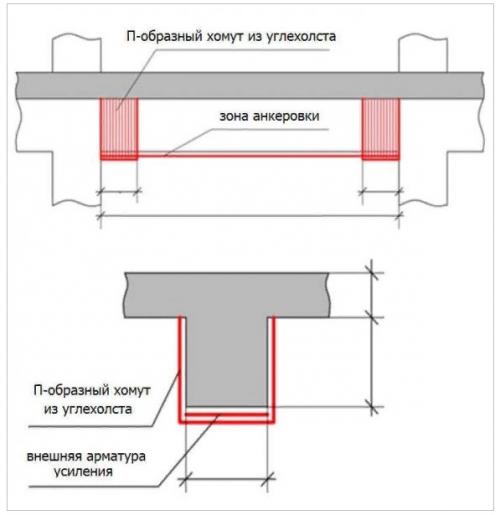

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

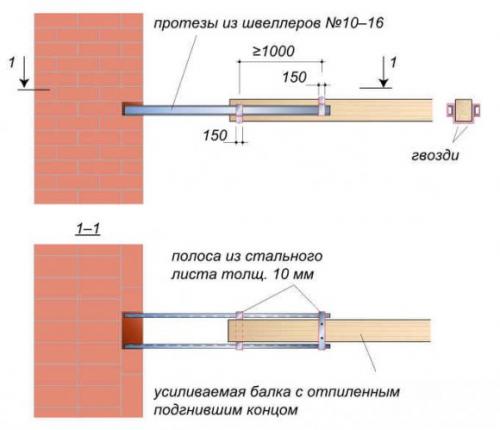

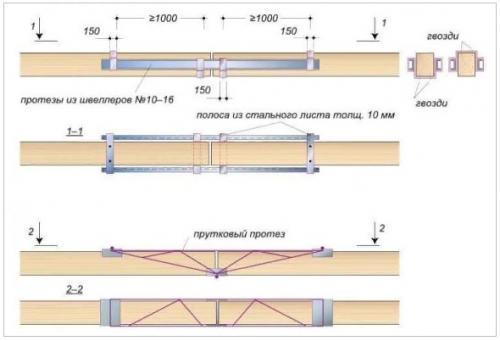

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

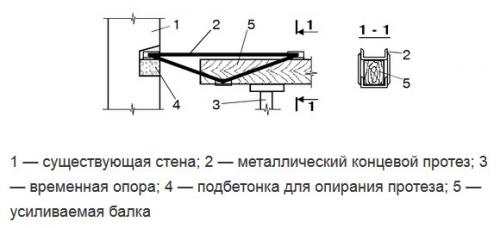

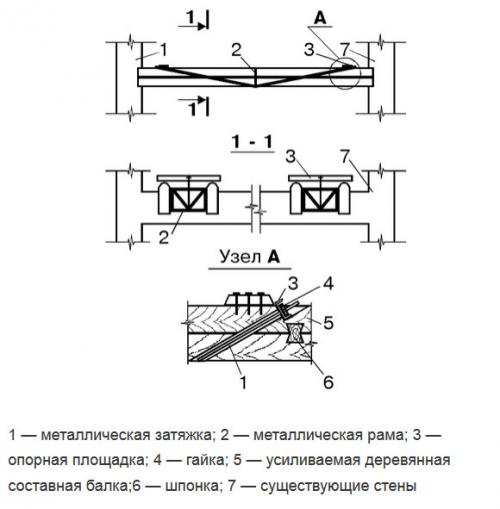

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

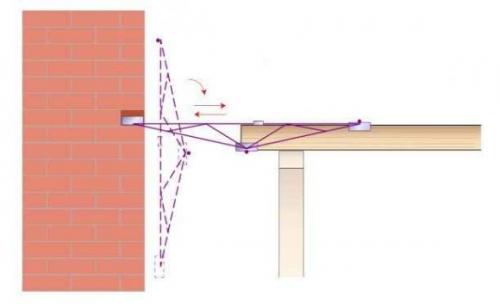

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Как подпереть потолочные балки. Как усилить деревянные балки перекрытия от прогиба?

Усиление балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.

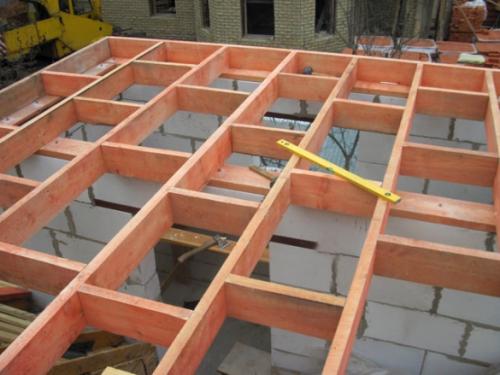

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Усиление балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Усиление балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры 50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

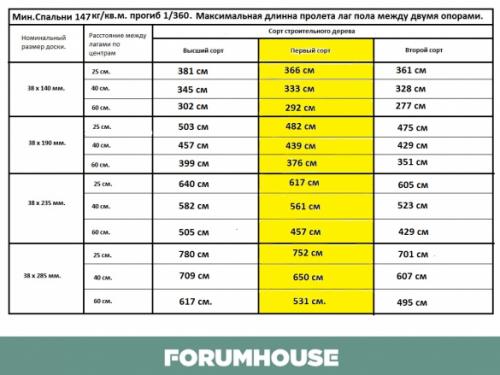

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Усиление балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

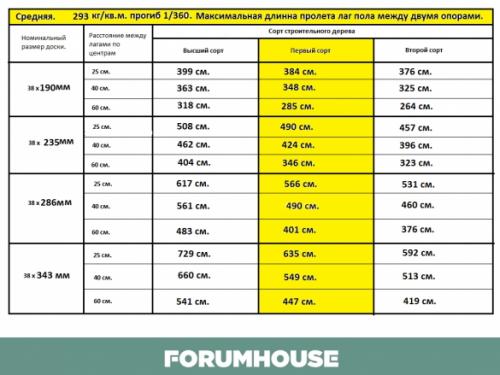

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Усиление балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Усиление балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры

Как усилить пол мансарды. Особенности мансарды

Перед тем, как приступить к работе по созданию качественного и теплого пола в мансарде, следует знать о главных особенностях такого помещения:

  • Мансардный этаж может иметь любую геометрию, все зависит от выбора типа кровли. Это могут быть ломаные, симметричные или асимметричные конструкции. Расположение подкровельного пространства может быть как по всей длине, а также располагаться по одну сторону продольной оси.
  • Расположение мансардного этажа может простираться на всю квадратуру здания или же на какую-либо его часть. Если выступ ограничен, тогда такое помещение ложится на вынос консоли.
  • Планируемый проект зависит от нескольких факторов. Главный параметр — это архитектура всего сооружения и несущая способность стен дома.

Совет!

Чтобы обустроить на мансардном этаже пол, потолок и стены, специалисты рекомендуют выбирать относительно легкие стройматериалы, чтобы не утяжелять конструкцию всего дома.

  • Как правило, площадь мансарды большая, поэтому важно в ходе обустройства избегать теплопотерь. Несмотря на тот факт, что нижняя плоскость не контактирует с внешней средой, площадь нуждается в качественной теплоизоляции.

Типовой проект дома с мансардой



Мансарда может иметь любую конфигурацию, что открывает новые возможности для интересных дизайн-проектов. Кроме аспекта рационализации и увеличения полноценного жилого пространства, мансардный этаж экономичен. Практика показывает, что строительство мансарды стоит дешевле, чем возведение полноценного этажа такой же площади. Кроме функциональных преимуществ, нельзя не сказать об эстетике. Мансарды придают всему зданию более выразительный и необычный вид. Понимая особенности возведения мансардного этажа в частном доме, можно на этапе планирования учесть все важные моменты при обустройстве пола, чтобы в дальнейшем избежать ошибок и дискомфорта. Особое внимание следует уделить утеплению пола.

Усиление деревянной балки уголком. Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.
