Установка такого агрегата на кухне зависит не только от особенностей планировки кухонного пространства, но и от конструкционных особенностей самого вентиляционного устройства. Процесс монтажа определяется техническими характеристиками системы:

• конструкционной особенностью;
• весом;
• геометрией;
• функционалом;
• назначением.

Есть кухонная вентиляция, которая встраивается в мебельные модули. Производители предлагают специальные модели для островной кухни, которые подвешиваются посередине потолка над рабочей поверхностью. Часто встречаются настенные вытяжки.

Прежде чем начать установку, потребуется правильно подобрать модель по размеру и назначению. Ширина агрегата должна быть такой же, как и у плиты, или чуть больше. Высота, на которой она устанавливается, зависит от типа используемой варочной поверхности. Над газовой плитой вытяжная система должна находится на высоте не менее 75 см, для электроплит такое значение составляет 65 см.

В специальных нормативах по технике безопасности и в строительных СНиПах указано, как сделать вытяжку на кухне так, чтобы соблюдались технические нормативы и удобство использования вытяжного оборудования. Необходимо учитывать рост человека, который будет заниматься приготовлением пищи. Голова не должна касаться нижнего края корпуса. Соблюдать нужно строго только минимальное расстояние, подбирая высоту по росту человека, работающего на кухне.

При установке агрегата на уровне выше 90 см следует подбирать мощные модели, которые обеспечат эффективное очищение воздуха на таком уровне. Все кухонные вытяжки делятся на два типа:

• с воздуходувом, по которому воздух уходит в вентиляционную систему дома;
• циркуляционного типа, очищающие воздух при помощи фильтров.

Установка вытяжек с циркуляцией более простая, так как не придется заниматься монтажом воздуховода. Но такие агрегаты менее надежны, в них очистка воздуха зависит от состояния фильтра. Можно устанавливать комбинированные системы, предварительно изучив пошаговую инструкцию, рассказывающую, как сделать вытяжку дома на кухне с воздуховодом и с фильтрами.

Процесс установки напрямую зависит от модели, которая может быть потолочной, настенной, или с козырьком. Чтобы упростить процесс монтажа без привлечения специалистов, следует руководствоваться при выборе системы следующими правилами:

• выбирать модели под конкретную планировку и интерьер;
• проверить место установки на прочность;
• очистить место для воздуховода;
• соблюдать рекомендации по высоте;
• рассчитать маршрут воздуховодов, подобрав размеры коробов или вытяжных труб, рассчитать количество поворотов и маршрут его прокладки.

Эксперты советуют выбирать мощные модели, которые смогут эффективно удалять пищевые запахи из воздуха во время приготовления пищи.

Связанные вопросы и ответы:

Что нужно для того, чтобы сделать вытяжку на кухне своими руками

Нет ничего зазорного в том, чтобы собрать это устройство самому. Ведь все современные производители когда-то начинали со штучных экземпляров. Если для вашей кухни не подходят стандартные модели или вы хотите чего-то уникального, то собрать собственную конструкцию совсем не сложно.

Вытяжка активного вида

Так называют устройство, предназначенное для удаления загрязнённого воздуха с кухни в вентиляцию. Действующим механизмом здесь является вентилятор, который всасывает чад и дым и выгоняет его в вытяжное отверстие. Устройство довольно шумное и энергоёмкое, но собрать его самостоятельно совсем не трудно.

Вам понадобится:

• Любой негорючий материал для короба (жесть, плотная фольга, гипсокартон);
• Алюминиевый или металлический профиль для каркаса;
• Вентилятор и мотор к нему;
• Обратный клапан;
• Гофрированная труба (если вентиляционное отверстие в доме не совпадает с местом расположения короба);
• Крепежи и инструменты.

Сборка вытяжки активного типа не представляет сложностей. Вот её основные этапы:

1. Размечаем размеры и форму будущей конструкции и её местоположение на стене.
2. Из профиля собираем рамку нижней части, боковые стороны и каркас верхней части.
3. Прикладываем готовый «скелет» к стене и смотрим, хорошо ли он смотрится, не мешает ли, вписывается ли в общую концепцию интерьера. На этом этапе легко внести любые изменения в конструкции, что с готовым каркасом будет сделать уже сложнее.
4. Если все правки учтены, можно приступить к обшивке каркаса негорючим материалом. В результате получится вентиляционный короб — основа будущей вытяжки.
5. Самый ответственный момент — установка вентилятора. Здесь возможно несколько вариантов. Крупный агрегат лучше устанавливать на распорках внутри раструба вентиляционного короба. Он не должен стоять близко к узкой части, чтобы не перекрывать ток воздуха. Небольшой вентилятор можно разместить внутри трубы.
6. Размещаем готовый короб на стене. Если необходимо, соединяем верх каркаса с вентиляцией в доме с помощью гофры. Не забываем про клапан обратного действия, иначе из вытяжки будут тянуться все запахи от соседей.
7. Проверяем работоспособность устройства.
8. Приступаем к оформлению и декорированию наружного короба.

Какие инструменты и материалы нужны для изготовления вытяжки на кухне

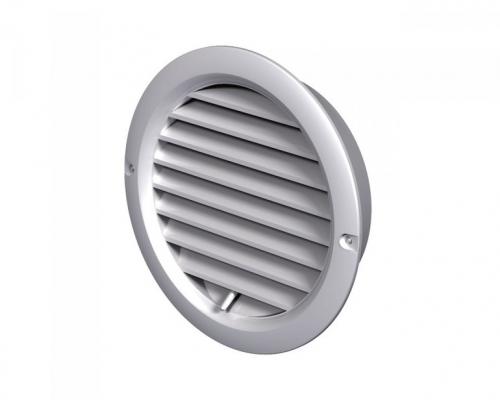

На самом деле существует огромный выбор решеток, можно подобрать изделия на любой вкус, цвет и даже кошелек. Но, несмотря на это, все устройства имеют свои отличительные особенности, по которым их можно дифференцировать.

Первостепенный классификационный признак различия — это место и способ установки, он может быть следующим:

• наружный — этот вариант подразумевает монтаж решетки на внешней стене строения, где выходит вентиляционная труба;
• внутренний тип — чаще всего монтируется в кухне или ванной, конструкция устанавливается в проеме вытяжной шахты;
• переточный вид — такие изделия позволяют регулировать воздухообмен между смежными комнатами.

Что касается наружных конструкций, то они отличаются от всех остальных видов своими габаритами, высоким уровнем прочности, а также хорошей устойчивостью к резким температурным перепадам и другим внешним климатическим условиям. На них дополнительно устанавливается жесткая рама, заходящая внутрь вентиляционного отверстия. А затем ее надежно фиксируют стальными анкерами или при помощи специальных заводских распорных элементов. Именно такой способ установки считается самым надежным и долговечным.

Переточные модели чаще всего применяют для крепления стен, перегородок или дверей, они являются соединительными элементами между помещениями. При этом выполняют задачу воздухообмена и обеспечивают звуко- и светоизоляцию. Обычно такие устройства оснащаются специальными жалюзи в форме буквы V, которые перекрывают друг друга.

Закрепить вентиляционную решетку внутри помещения абсолютно не сложно, это под силу сделать каждому. Эти изделия отличаются эстетичным видом, легкостью и компактностью. Для ванной комнаты желательно приобретать устройства, изготовленные из водостойкого материала, например, легкого пластика.

Как правильно изготовить корпус вытяжки

Начинать монтаж нужно с мебели, в которую будет встроена вытяжка. Если шкаф подходит по размерам, то можно продолжать установку в штатном режиме, просто проделав в мебели необходимые отверстия, но это удается не всегда. Небольшое устройство с параметрами 50-60 см обычно помещается в стандартный кухонный шкаф.

Перед установкой вытяжки следует внимательно изучить все размеры и параметры, чтобы правильно подобрать необходимые элементы и сделать подходящие разъемы

Если же это не так, то у владельца кухни остаются два варианта: заказать новую мебель или демонтировать шкаф, чтобы использовать специальный короб для вытяжки . Последний вариант имеет определенные преимущества, поскольку короб собирают отдельно внизу, затем закрепляют в нем вытяжку и только после этого устанавливают всю конструкцию на стену.

Так выглядит короб, в который устанавливают вытяжку. Конструкцию собирают отдельно, потом прикрепляют к стене или к мебели, что удобнее, чем ставить устройство прямо в шкаф

Поверх вытяжки устанавливают фасад, поэтому внешне вытяжка выглядит аккуратно и стильно. Решить проблему недостаточного пространства можно и с помощью устройства минимальных размеров — 45 см.

Такая модель может быть размещена даже в очень маленьком шкафу. Но следует помнить, что компактные размеры в этом случае получены в ущерб производительности.

Нужно учесть этот момент, чтобы не получилось, что подходящая по размерам вытяжка не справляется с необходимым объемом работ. Если шкаф подходит по габаритам, в его дне нужно сделать отверстие под вытяжку с учетом ее размеров. Иногда удобнее полностью удалить дно. В верхней части шкафа также понадобится выполнить проем для воздуховода.

В верхней части шкафчика, предназначенного для установки встраиваемой вытяжки, нужно сделать круглое или квадратное отверстие под воздуховод

Он может быть округлой или прямоугольной конфигурации, все зависит от типа воздуховода. Часто используют гибкие гофрированные конструкции с круглым сечением, но встречаются и пластиковые вентиляционные каналы с прямоугольным или квадратным сечением.

Воздуховод соединяет вытяжку с отверстием в стене, ведущим к общему вентканалу в многоквартирном доме или прямо на улицу, если речь идет о частном строении. Еще один вырез понадобится выполнить на задней стороне шкафа, чтобы закрепить устройство и установить розетку.

После того, как все необходимые проемы в шкафу готовы, можно приступать непосредственно к монтажу устройства. Сначала вытяжку закрепляют в шкафчике или коробе. При этом следует убедиться, что подвижная часть устройства свободно выдвигается на необходимую ширину.

Часть встраиваемой вытяжки выдвигается таким образом, чтобы она перекрывала всю поверхность плиты. Только такая позиция позволит эффективно очистить воздух в помещении

После этого к разъему в верхней части устройства крепят воздуховод с помощью хомута. Это крепление специалисты рекомендуют сделать разъемным, чтобы оставалась возможность для несложного демонтажа. Некоторые мастера сразу же используют герметик, но профессионалы не всегда одобряют такое решение.

Чтобы встраиваемая вытяжка была расположена в шкафу правильно, может понадобиться монтаж внутренней вертикальной перегородки, которую рекомендуется сделать съемной

Периодически конструкцию придется разбирать, чтобы очистить ее от накоплений жира и других загрязнений. Однако следует помнить, что соединение должно быть достаточно герметичным, чтобы обеспечить эффективное удаление загрязненного кухонного воздуха.

Чаще всего воздуховод вытяжки выводят из шкафа вертикально, но иногда для этого используют боковой отвод через заднюю стенку. В этом случае отверстие делают сзади. Не стоит делать отверстия “не глазок”, сначала следует нанести разметку.

Некоторые модели вытяжек снабжены удобным шаблоном, который существенно облегчает процесс выполнения разметки пол крепления для устройства. Если такой шаблон отсутствует, придется выполнять разметку обычным способом, т.е. с помощью рулетки и строительного уровня. Вытяжка должна быть установлена строго по горизонтали.

Установку встраиваемой вытяжки обычно выполняют после того, как соберут весь кухонный гарнитур, чтобы вся конструкция была удобной и выглядела аккуратно. В качестве крепежа для вытяжки обычно используют саморезы с дюбелями. После установки вытяжки в короб в соответствующее отверстие устанавливают специальный переходник, чтобы подключить воздуховод.

После этого остается вывести его в вентиляционный канал. Воздуховод для вытяжки должен быть как можно меньше по протяженности, поскольку этот показатель влияет на общую производительность устройства. Максимально допустимое количество колен — три.

Как сделать решётку для вытяжки

Бытовой воздухоочиститель смонтирован и установлен. Далее встает вопрос, как же правильно подключить вытяжку на кухне к электричеству.

Прибор снабжен электрическим шнуром с вилкой. Соответственно, место для розетки должно быть выбрано таким образом, чтобы шнур питания свободно до нее доставал.

Желательно, чтобы розетка располагалась выше нижнего края корпуса вытяжки, это минимизирует возможность ее загрязнения.

• Для решения поставленной задачи существует несколько возможных способов: подключение новой розетки к существующей шлейфом;
• вместо одинарной розетки устанавливается двойная;
• прокладка выделенной линии.

Вышеназванные способы являются наименее трудозатратными. Каждую из этих схем не так трудно реализовать самостоятельно. Рассмотрим каждую из них подробнее.

Как подключить вытяжку на кухне к электричеству шлейфом

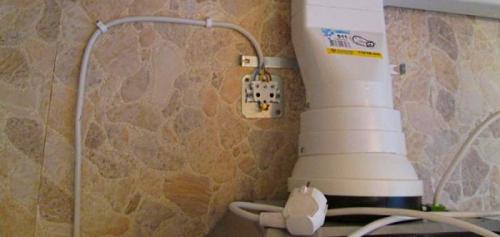

Если на кухне отсутствует специальная розетка, куда подключается вытяжка, то работа начинается с выбора места под нее.

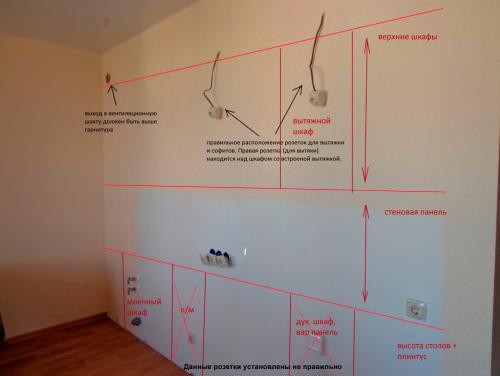

Оптимальным вариантом является положение над настенными шкафчиками кухонного гарнитура, но так, чтобы шнур от прибора свободно доставал до этой точки.

Такое расположение розетки не будет бросаться в глаза. Настенные шкафы также защитят контактную группу от пыли и влаги.

Когда место определено, следует отыскать ближайшую бытовую розетку с заземлением. От нее нужно сделать кабельную перемычку до места подключения вытяжки. Отрезок трехжильного кабеля, лучше сечением 2,5 мм, подсоединяется к существующей розетке.

Перед этим обязательно отключить электропитание. Для этого нужно отщелкнуть соответствующий автомат в распределительном щитке. Соединение лучше осуществлять по цветам жил, чтобы не допустить перехлеста.

Отмерив нужную длину кабельного отрезка, таким же образом, по цветам, подсоединяют новую электрическую розетку, в которую будет подключаться вытяжка.

Остается спрятать перемычку, чтобы не портить интерьер в помещении. Это можно сделать несколькими способами: проштробить стену от существующей до новой розетки или спрятать провод в тонкий кабель-канал.

Если соединительный провод проходит выше подвесных шкафчиков, достаточно просто прикрепить его к стене пластиковыми скобками.

Следует помнить, что к электрическим розеткам, соединенным шлейфом, нельзя подключать мощные приборы, так как это может вызвать перегрузку линии.

Подключение вытяжки путем замены розетки на двойную

Часто встречается ситуация, когда электрическая розетка установлена в удобном для подключения вытяжки месте, но постоянно занята другим прибором. В этом случае решение простое – заменить существующую одинарную розетку на двойную.

Для этого годится любая встроенная или накладная модель с заземлением. Установить двойную розетку на прежнее место не составляет труда.

Нужно только убедиться, что уровень мощности, которую может обеспечить данная линия, достаточен для подключения воздухоочистителя.

Проведение новой линии для вытяжки

Лучше заранее все рассчитать и разметить

Иногда вышеописанные способы неприемлемы по ряду причин. Приходится прокладывать специальную выделенную линию для подсоединения воздухоочистителя.

Как установить вытяжку на кухне

Персональную ответственность за подбор вентилятора для малошумной системы вентиляции, как правило, несет проектировщик, знающий нормативную базу и рынок вентиляционной техники. Очень многое зависит от опыта этого специалиста. Однако ошибаться может и он, ведь заявляемые производителями и реальные шумовые характеристики вентиляторов, продаваемых на российском рынке, часто друг другу не соответствуют!

Например, в проект может быть заложен не оригинал, а копия вентилятора известного вентиляторного завода. Изготавливают такие подделки, как правило, без проведения НИОКР, полностью или частично копируя прототип. При этом в каталогах и в рекламных материалах, сопровождающих новую технику, заявляются характеристики оригинальных моделей, о достижении которых при фактическом качестве исполнения подделок не может быть и речи. Обычно копии проявляют себя сразу после запуска вентиляционной системы. Шум от их работы может быть слышен даже в соседней квартире. Однако предъявить претензии к проектировщику на этом этапе будет затруднительно: оборудование по формальным признакам подобрано правильно. Поэтому потенциально проблемный вентилятор необходимо выявить до его покупки. «Кандидата» надо внимательно осмотреть, послушать, как он работает, или, если визуальный контакт невозможен, уточнить все необходимые нюансы у технического специалиста. Внешний облик приобретаемого вентилятора часто оказывается безупречным, но элементы его конструкции и узлы, влияющие на акустические характеристики, могут быть упрощены или видоизменены в целях экономии. Выявить эти несоответствия не составит особого труда.

Как установить вытяжку на кухне

Персональная ответственность за подбор вентилятора для малошумной системы вентиляции, как правило, несет проектировщик, знающий нормативную базу и рынок вентиляционной техники. Очень многое зависит от опыта этого специалиста.

Однако ошибаться может и он, ведь заявляемые производителями и реальные шумовые характеристики вентиляторов, продаваемых на российском рынке, часто друг другу не соответствуют!

Например, в проект может быть заложен не оригинал, а копия вентилятора известного вентиляторного завода. Изготавливают такие подделки, как правило, без проведения НИОКР, полностью или частично копируя прототип.

При этом в каталогах и в рекламных материалах, сопровождающих новую технику, заявляются характеристики оригинальных моделей, о достижении которых при фактическом качестве исполнения подделок не может быть и речи.

Обычно копии проявляют себя сразу после запуска вентиляционной системы. Шум от их работы может быть слышен даже в соседней квартире.

Однако предъявить претензии к проектировщику на этом этапе будет затруднительно: оборудование по формальным признакам подобрано правильно.

Поэтому потенциально проблемный вентилятор необходимо выявить до его покупки.

«Кандидата» надо внимательно осмотреть, послушать, как он работает, или, если визуальный контакт невозможен, уточнить все необходимые нюансы у технического специалиста.

Внешний облик приобретаемого вентилятора часто оказывается безупречным, но элементы его конструкции и узлы, влияющие на акустические характеристики, могут быть упрощены или видоизменены в целях экономии.

Выявить эти несоответствия не составит особого труда.

Как правильно подключить вытяжку к электросети

Создать комфорт в квартире не самая простая задача для жителя мегаполиса, для меня это немыслимо без тишины и чистого воздуха.Вопрос с уменьшением уровня шума я решил установив многослойные стеклопакеты, хотя сигнал спецтранспорта иногда пробивается и сквозь них, но не все так просто. При установке пластиковых окон в старом жилом фонде, возникает проблема с запотеванием окон. При строительстве таких домов приточная вентиляция не предусматривалась, а так называемая естественная вентиляция, осуществлялась через щели в деревянных окнах.На стадии ремонта я понимал, что хочу автоматизировано контролировать качество воздуха в квартире, также знал о вероятных проблемах с запотеванием окон. Понимания по производителю будущей приточной вентиляции не было, поэтому заранее в стене было проделано отверстие диаметром 160 мм с запасом под воздуховод диаметром 150 мм, и проведены провода электропитания в предполагаемое место установки приточной вентиляции.Я совершенно не хотел делать вентиляцию сам, обзвонил и обошел пару – тройку организации. Одни говорили мне, что им нужно делать проект за ~ 100 тыс. руб. чтоб обеспечить вентиляцией квартиру 45 метров, у других было дикое непонимание, зачем мне вентиляцию встраивать в умный дом. Один из более-менее адекватных менеджеров предложил мне установить просто вентилятор и бегать включать / выключать автомат (автоматизация мечты), его совет был отчасти полезным т.к. он пояснил, что в моём городе очень редко бывают низкие температуры и навороченные системы с подогревом воздуха не потребуются, достаточно «вентилятора». Так и родилась идея найти блок управления / реле + фильтр, и сделать себе простую, дешевую, пригодную для самостоятельного ремонта приточную вентиляцию.

Как изготовить вытяжку, которая будет работать тихо

Если нет места для установки стандартной кухонной вытяжки или же вам попросту не хочется лицезреть у себя на кухне эту громоздкую конструкцию, то в этом случае можно изготовить самодельную вытяжку, которая будет встраиваться в столешницу.

Идея немного необычная, но вполне имеет право на жизнь.

Подобные вытяжки можно заказать уже в готовом варианте через интернет или купить в гипермаркете. Однако цена на них уж больно высокая. Поэтому дешевле будет изготовить вытяжку самостоятельно.

Для этого нам понадобятся:

• канальный центробежный вентилятор (на 1000 м3/ч);
• пластиковый воздуховод с соединителями;
• фильтр.

Самым дорогим элементом конструкции является канальный вентилятор. Его стоимость будет зависеть от мощности.

Идеей изготовления недорогой самодельной вытяжки, встраиваемой в кухонную столешницу, поделился автор YouTube канала DIY YARI.

Рекомендуем вам также прочитать статью-обзор на тему: — с имитацией поверхности белого мрамора.

Изготовление декоративной решетки с крышкой

Берем два пластиковых соединителя для монтажа вентканала, и отрезаем от них половину, оставив бортик по контуру, чтобы можно было установить решетку.

После обработки места реза наждачкой и покраски скрепляем две детали между собой с помощью алюминиевого уголка. В качестве крепежа используются заклепки.

В итоге у нас должна получиться цельная конструкция.

Вырезаем по размеру две решетки, и устанавливаем их в подготовленные «посадочные места» на соединителях.

Решетка выполняет как декоративную, так и защитную функцию — предотвращает попадание внутрь вытяжки посторонних предметов.

Крышку можно вырезать из оргстекла толщиной 4 мм.

По торцам в крышке необходимо просверлить отверстия и нарезать резьбу. Затем крепим ее на винтики к уголкам.

Пошаговый процесс сборки и установки вытяжки

На следующем этапе можно приступать к сборке самодельной конструкции. Соединяем две вентиляционных трубы между собой, и вырезаем в них отверстие под вентилятор.

Затем отрезаем еще два куска пластиковой вентиляционной трубы, и соединяем все подготовленные детали в единую конструкцию.

Устанавливаем канальный центробежный вентилятор.

В кухонной столешнице вырезаем отверстие под установку решетку с крышкой. Сначала надо сделать разметку, потом сверлим отверстия в углах и вырезаем электролобзиком.

В вырезанное отверстие вставляем решетку с крышкой. А остальные элементы конструкции устанавливаем под столешницей.

Воздух можно выводить на улицу или же оставлять внутри помещения (что актуально в зимнее время года), но для этого потребуется хороший угольный фильтр.

Как сделать вытяжку, которая будет эффективно улавливать запахи

Каждая женщина проводит огромное количество часов на кухне. Жарка, парка и разнообразная готовка на всю семью. Для того, чтобы во время приготовления пищи любая женщина чувствовала себя комфортно, существует огромное множество кухонных оборудований, которые облегчают жизнь любой хозяйке. Одним из необходимых компонентов любой кухни является вытяжка.

Новости СМИ2

Трудно представить, что еще совсем недавно не в каждом доме стояла такая нужная вещь, без которой невозможно обойтись в современном мире.
Вы только представьте, как часто нужно было делать уборку. Отмывать  мебель  и стены от копоти и жирового налета, которые оседали на всей площади кухни, да и если забывали закрыть дверь, то и по всему дому. Ведь эти испарения оседали и на шторы, люстры, да и на все что есть в доме! Кроме того, продукты горения, которые возникают при приготовлении еды на газовой плите, очень сильно влияют на здоровье человека.
Вытяжка кухонная решает все вышеописанные проблемы. Она улавливает все запахи, которые образуются при приготовлении пищи, не давая им распространиться по всему дому или квартире. Поэтому, благодаря именно данному оборудованию, вся семья может спокойно собраться на кухне поесть или что-либо обсудить и неприятный запах не будет никому мешать. Вытяжка не фильтрует запахи на приятно пахнущие или нет, она просто все удаляет. Поэтому, когда на кухне работает вытяжка, лучше оставлять двери в нее не запертыми, чтобы помещение проветривалось.
Поэтому хочу вам представить статью о том, как изготовить вытяжку своими руками.
Итак, для работы автору данного мастер-класса  понадобились такие составляющие, как :
Гипсокартон, металлические профиля, разнообразные крепежные приспособления - шурупы, саморезы, болты, анкеры, гофрированная воздухоотводная труба труба, и ватин.



Для начала определился с местом, где у него будет расположена вытяжка, где будет проложен вытяжной канал, труба и так далее. Создается из профилей верхний корпус, по которому будет проходить гофрированная воздуховодная труба.

Далее крепятся горизонтальные опоры из профиля. Им при креплении нужно уделить максимум внимания, так как на них ляжет основная нагрузка всей вытяжки.

Далее строится каркас вытяжки из профилей. В верхнем листе гипсокартона вырезаем отверстие под трубу.

Соединяем и крепим концы профилей. Добавляем дополнительные ребра жесткости на каркас вытяжки.



Теперь гофрированная труба укладывается в подготовленную ранее конструкцию. Трубу необходимо предварительно обернуть ватином. Сделать это нужно тщательно, как как из-за потока воздуха может создаваться вибрация и шум.

Обшиваем всю оставшуюся часть каркаса вытяжки гипсокартоном. Следующий шаг - замазать все неровности, заштукатурить и покрыть всю конструкцию краской.

В конечном итоге у автора вышла вот такая вытяжка. Не нужно ни тратить деньги на ее покупку, ни за установку. А если в нижнюю ее часть вделать лампы, то будет достаточно удобно. Также можно встроить часы с таймером, чтобы было удобно засекать время приготовления пищи.
