Введение

Водяной теплый пол — это современное и эффективное решение для обогрева помещений. Он не только обеспечивает комфортную температуру в доме, но и экономит пространство, так как не требует установки радиаторов. Однако монтаж такой системы требует внимательного подхода и соблюдения технологических норм. В этом руководстве мы расскажем, как правильно установить водяной теплый пол своими руками.

Необходимые материалы и инструменты

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Вот основной список:

Материал	Описание
Трубы для теплого пола	ПНД трубы или металлопластиковые трубы диаметром 16-20 мм
Котел или тепловой насос	Источник тепла для системы
Распределительные узлы	Для разделения потока воды на контуры
Тепловая маты или штатив	Для крепления труб и создания шага
Краны и фитинги	Для подключения труб и создания соединений
Глубинный насос	Для удаления воздуха из системы
Манометр	Для проверки давления в системе
Инструменты	Гайковерт, труборез, ключи и т.д.

Подготовка помещения и основания

Перед началом монтажа необходимо подготовить помещение и основание пола. Это включает:

• Очистку пола от мусора и старых покрытий
• Проверку уровня пола и его выравнивание
• Укладку гидроизоляции
• Подготовку поверхности для монтажа труб

Укладка гидроизоляции

Гидроизоляция необходима для предотвращения проникновения влаги в конструкцию пола. Для этого можно использовать специальные мембраны или битумные мастики.

Установка котла и распределительных узлов

Котел или тепловой насос является источником тепла для системы. Его установка должна быть выполнена в соответствии с инструкцией производителя. Распределительные узлы монтируются в месте, доступном для обслуживания.

Подключение котла

Котел подключается к системе отопления через распределительные узлы. Необходимо обеспечить правильное соединение труб и установить вентили для регулировки потока воды.

Укладка контура теплого пола

Укладка труб является одним из самых важных этапов монтажа. Трубы укладываются по заранее рассчитанному контуру, с учетом шага и радиуса изгибов.

Создание контура

Контур теплого пола может быть одноконтурным или многоконтурным. Для небольших помещений достаточно одноконтурной системы. Для больших помещений рекомендуется использовать несколько контуров.

Использование тепловой маты или штатива

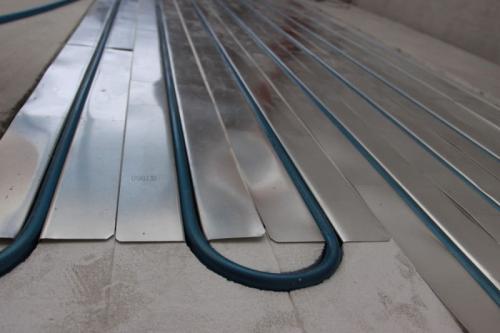

Для крепления труб можно использовать тепловую мату или штатив. Тепловая маты обеспечивает равномерное распределение тепла и предотвращает перегрев труб.

Проверка системы

После завершения монтажа необходимо проверить герметичность системы и правильность работы контуров. Для этого используется манометр и воздушные клапаны.

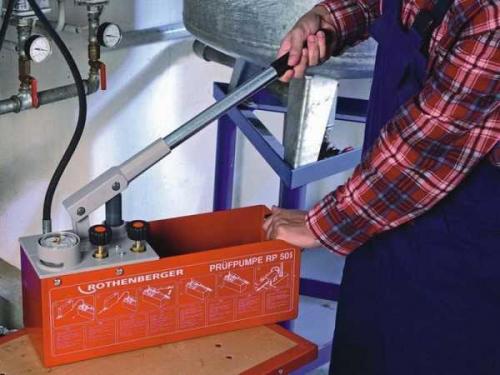

Опрессовка системы

Опрессовка системы проводится для проверки герметичности и устранения воздушных пробок. Давление в системе должно соответствовать рекомендациям производителя.

Заливка стяжки

После проверки системы можно приступать к заливке стяжки. Стяжка должна быть выровнена и выдержана в течение рекомендованного времени.

Выдержка стяжки

Стяжка должна выдерживаться не менее 28 дней для полного созревания бетона. После этого можно приступать к эксплуатации системы.

Полезные советы и рекомендации

• Перед началом работ внимательно изучите инструкции производителей всех компонентов.
• Обеспечьте правильное утепление пола для повышения эффективности системы.
• Регулярно проверяйте систему на наличие утечек и воздушных пробок.
• Используйте качественные материалы и инструменты для монтажа.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для монтажа водяного теплого пола

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.

Подробнее об этапах расчета теплопотерь смотрите Теплотехнический расчет .

Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

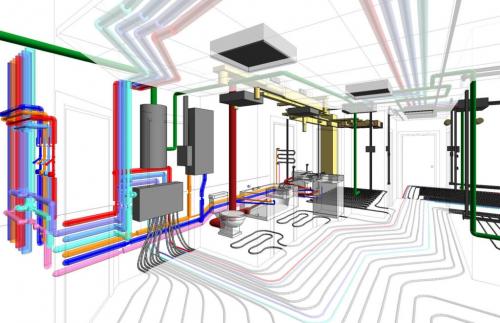

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь .

Источник: https://doma-na-veka.ru/novosti/kak-pravilno-ulozhit-vodyanoy-teplyy-pol-5-glavnyh-pravil

Как выбрать оптимальный диаметр труб для водяного теплого пола

Кроме всего вышеперечисленного, следует не упускать из виду целый ряд факторов, позволяющих проверить, соответствует ли устройство стандартным техническим требованиям:

1. Оптимальный вес . В установке внутрипольного обогрева запрещено использовать тяжелые стальные изделия. Они перегружают перекрытия и категорически не рекомендуются к применению в закрытых системах строительными правилами.
2. Приемлемая длина . Любые соединения в контуре, сделанные с помощью муфт, сварки или фитингов, считаются потенциальной областью протечек и засорения. Необходимую длину труб определяют в ходе специальных расчетов. Обычно материал выпускается в бухтах и продается по метражу.
3. Гибкость и эластичность . Конструкции, хорошо гнущиеся вручную, не будут трескаться и ломаться, позволят легко добиться нужной криволинейной формы с изгибами подходящего радиуса.

Наиболее распространенные диаметры – 16, 18 и 20 мм. Выбирая трубы для обустройства теплого водяного пола, следует учитывать один момент: меньший диаметр увеличит сопротивление жидкости и, соответственно, уменьшит эффективность теплообмена.

Увеличив показатель, придется нарастить толщину стяжки. Подобная манипуляция усилит нагрузку на перекрытие и подымет уровень пола, что приемлемо не для каждого помещения.

Независимо от схемы расположения змеевика, укладка водяного контура подразумевает наличие изгибов. Труба должна быть эластичной, сохранять прочность по всей длине магистрали и удерживать заданную форму

Диаметр изделия влияет на предельную длину контура.

Чем больше метраж, тем более явным становится риск превышения возможностей циркуляционного насоса и возникновения застоя жидкости на месте. а о том, как правильно рассчитать количество труб для теплого пола, читайте в этом материале.

Как правильно подготовить поверхность пола перед монтажом теплого пола

Эта задача напоминает головоломку: комната поделена на квадраты, и нужно пройти её так, чтобы не наступать на один и тот же квадратик дважды. Несмотря на такую неказистую идею, важность здесь высочайшая: укладка труб исключает резкие изгибы, заломы, нахлёсты и сращивания. Поэтому знакомые с детства фигурки получили такое солидное воплощение в строительстве. Основных способа всего два, и каждый имеет два подвида:

1.1 Змейка одинарная – обходим помещение закруглёнными зигзагами с параллельными линиями; горячая и остывшая вода заходят с одной точки. Нагрев может быть неоднородным, хоть такой монтаж теплого пола и самый простой. Подходит для компактных помещений благодаря простоте и скорости укладки.

1.2 Двойная змейка – вместо одинарной трубы мы ведём двойную петельку от начала источника и забора остывшего теплоносителя, постепенно заполняя всё помещение. Немного лучше обычной змейки в равномерности. Недостаток – сложней монтаж. Подходит для тёплых комнат средней размерности.

2.1 Спираль обычная – шаг между трубами теплого пола в этой схеме постоянный, в ней петелька от поступающей горячей воды и обратной трубы тёплой закручена в равномерную улитку. Края комнаты будут заметно горячее середины, так как в центре вода будет уже остывшей. Применяется в комнатах, где требуется поддерживать постоянную температуру.

2.2  Спираль двойная – на самом деле та же, что и обычная, но с переменным шагом; для выравнивания температуры пола: шаг трубы в теплых полах может учитывать слишком холодный климат и большие теплопотери, чтобы нагревать у стен больше, чем требуется в обычном случае. Чаще применяется в холодных комнатах первого этажа в коттеджах.

Существуют ещё и комбинированные схемы укладки. Например, змейка в центре с меньшим шагом труб тёплого пола, окружённая со всех сторон двойной спиралью, которая оканчивается с одной точки. Но эти примеры требуют однозначно сложных и ответственных вычислений, и вряд ли подходят каждому проекту.

Какой шаг установки труб подходит для моего помещения

Опрессовка является важной процедурой при укладке водяного теплого пола, поскольку позволяет проверить качество укладки трубопроводов и герметичность арматуры перед заливкой стяжки и укладкой покрытия.

Процесс опрессовки водяного теплого пола обычно состоит из двух этапов:

1. Проверка трубопроводов : В первом этапе необходимо проверить укладку труб на предельное давление в теплом полу теплоносителя. Для этого трубопроводы заполняют теплоносителем (обычно вода) и подвергают их повышенному давлению. Во время этого испытания выясняется степень жесткости и герметичности укладки труб. В случае успешного завершения проверки трубопроводов можно переходить ко второму этапу.
2. Проверка арматуры : На втором этапе необходимо проверить герметичность арматурных элементов системы. Для этого постепенно повышается температура циркулирующего теплоносителя. Можно использовать сжатый воздух для этой цели. Если арматура проходит проверку на герметичность и не обнаруживает утечек теплоносителя, то систему считают готовой для заливки стяжки и укладки напольного покрытия.

После успешной опрессовки и проверки обоих этапов можно выполнять заливку стяжки, а затем проводить укладку напольной плитки или паркета. Это позволяет обеспечить надежное функционирование водяного теплого пола и избежать потенциальных проблем в будущем. В Крыму опрессовку делает наша компания в рамках комплексного монтажа отопления .

Проверяем на предельное давление

При запуске системы водяного пола рекомендуется обратить особое внимание на следующие аспекты:

1. Определение необходимого объема теплоносителя для заполнения системы.
2. Проверка качества укладки и соединения всех обогревательных контуров с распределительным коллектором.
3. Выбор материала и правильные диаметры труб.

Перед началом опрессовки системы своими руками необходимо удалить воздух, находящийся в трубах. Для этого можно подставить ведро к открытому входу перед включением насоса. Чтобы определить количество воздуха в системе, следует закрыть все ветки водяного контура, кроме одной, к которой будет подключен насос. Затем насос следует включить и накачать давление в сети до номинального уровня (4-5 атмосфер). Когда теплоноситель стабильно начнет поступать из трубы, можно считать, что воздух удален из системы. Для большей уверенности можно также выпустить небольшое количество теплоносителя и проверить, чтобы в струе не появлялись пузырьки воздуха. Если укладка проведена правильно, точерез 2-3 минутынасос можно выключить и запустить систему на полное её заполнение теплоносителем до номинального уровня.

Технологические параметры проверки системы своими руками зависят от материала труб. Например, для металлопластиковых труб давление опрессовки должно быть не менее 8 атмосфер, а при первом запуске системы насос должен функционировать не менее 24 часов.

Через сутки давление не должно снизиться более чем на 1,5-2 атмосферы. Для труб из сшитого полиэтилена следует запускать систему, постепенно увеличивая мощность насоса, так как такие трубы могут расширяться и снижать давление в системе. При снижении давления его следует привести до номинального уровня, повторяя процесс три раза. После этого можно удостовериться, что воздух удален полностью, и одновременно проверить качество соединений.

Рекомендуется проводить опрессовку системы водой комнатной температуры (примерно 25 °C), но не ниже 14-16 °C.

Если после проверки и по истечении суток нет обнаруженных утечек, можно считать, что воздух был полностью удален и можно приступать к заливке стяжки, укладке плитки и другим работам.

Тест на предельную температуру

Теплоноситель используется для опрессовки с постепенным повышением температуры. При начале процесса настраивается начальная температура в диапазоне 25-30 °C, затем ее постепенно повышают до 80-85 °C. Проверка проходит быстрее, если используются трубы из металлопластика. В случае труб из сшитого полиэтилена, нагревание и расширение происходят медленнее, что приводит к длительному нагреванию теплого пола.

Также, опрессовка может быть выполнена самостоятельно для проверки качества установки отопительной системы, таких элементов, как воздухоотводчики и вентили. При успешной проверке можно переходить к заливке пола, укладке плитки и завершению монтажных работ.

После проверки рекомендуется постепенно повышать температуру теплоносителя на несколько градусов в день. В течение следующей недели систему можно привести к номинальным показателям, но для труб из полиэтилена этот процесс может занять 2-3 дополнительных дня , так как этот материал медленнее прогревается.

Важно! Опрессовку можно также выполнять с использованием сжатого воздуха. Техника проверки остается идентичной, однако рабочее давление воздуха придется увеличить до 18-20 атмосфер.

Следует отметить, что применение этого метода не рекомендуется в случае использования антифриза в качестве теплоносителя.

Как подключить водяной теплый пол к системе отопления

Для прокачки системы пригодится насос

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Некоторые обстоятельства требуют скорейшего вмешательства, а другие не способны нанести сильный урон системе.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Рекомендуется установить несколько автоматических развоздушивателей, которые помогут стравить воздушные массы из системы. Один устанавливается на обратных магистралях, в то время как второй должен стоять на подаче.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

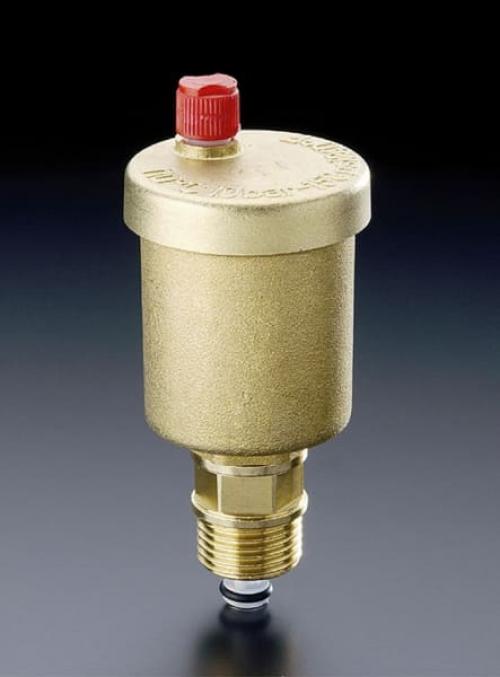

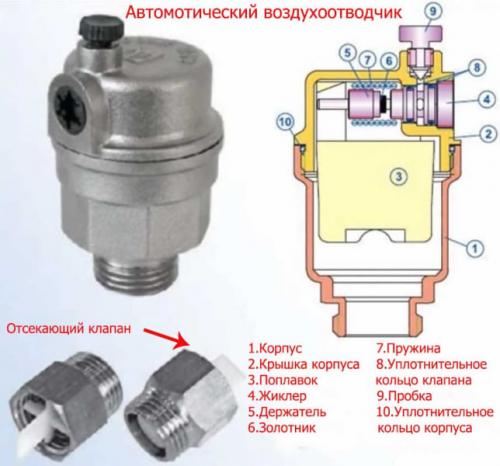

Воздухоотводчик

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Если данная процедура не дала ожидаемого результата, следующая развоздушка должна производиться не раньше, чем через несколько дней.

Для правильной чистки системы человек должен разбираться в устройстве гребенки и понять принцип ее действия. Если необходимых знаний не имеется, следует обратиться за помощью к специалистам. Подробнее о выпуске воздуха смотрите в этом

В последнее время всю большую популярность приобретают сепараторы, чьей функцией является автоматическое удаление пузырьков воздуха из системы, что существенно упрощает дальнейшую эксплуатацию всей системы.

Как проверить герметичность системы водяного теплого пола

Установка теплого водяного пола в качестве основной или резервной системы отопления требует пристального внимания к деталям и понимания всех этапов работы.

Если что-то пойдет не так, особенно после нанесения финишного покрытия, исправлять это будет слишком поздно и дорого. Чтобы этого не произошло, необходимо знать, как включить водяной теплый пол.

Подача теплоносителя в систему

В зависимости от того, как устроена система, существуют различные способы добавления воды. Как правило, для этого устанавливается кран, который подает теплоноситель из водопровода в трубы теплого водяного пола.

Перед заполнением водой их необходимо тщательно очистить, поскольку при прокладке труб в них может попасть мелкий строительный мусор. Чтобы избавиться от воды, ее нужно заливать и сливать до тех пор, пока она не станет чистой.

Каждый сезон производители советуют менять теплоноситель. И если вы прислушаетесь к их советам, то должны проводить такую промывку каждый раз. Хотя некоторые клиенты не сливают воду десятилетиями, опыт показывает, что достаточно выполнять эту работу раз в три-четыре года, и система работает безупречно.

После добавления охлаждающей жидкости водяной пол тестируется.

Следующие подробности о теплом водном поле также доступны на нашем сайте:

Кроме того, почитайте о преимуществах и недостатках теплого водяного пола.

Тестовый запуск

Ресентирование — это процесс проверки возможных протечек в трубах и местах их соединения под давлением всей системы.

Без этого шага заливать раствор и наносить финишное покрытие будет бесполезно. Когда все трубы подключены к распределительному коллектору, работа завершена.

Жидкость необходимо добавлять в каждый отопительный контур отдельно, пока не будет удален весь воздух. Для этого необходимо открыть и закрыть термостат и регулирующие клапаны.

Для каждого типа труб теплого водяного пола требуется определенный тип обжима:

1. Если используется металлопластик, то для запуска используется холодная вода, подаваемая в систему под давлением 6 бар. Если она не упала в течение суток, значит, конструкция прошла проверку и можно приступать к дальнейшим работам — заливать стяжку по трубам, заполненным водой, которые находятся под давлением.

Система прошла испытание, если не было утечек и давление упало не более чем на 1.5 бар в течение этого времени.

Профессионалы с опытом советуют использовать максимальный тест системы отопления в качестве дополнительной проверки. Начальный прогрев водяного теплого пола покажет, насколько качественно сделаны трубы. Для этого нагрейте их до +80-+85 градусов и оставьте на 30 минут. Здание подготовлено к заливке раствора, если нет видимых протечек или пара.

Как правильно запустить теплый водяной пол?

Первоначальный запуск теплого водяного пола осуществляется путем нагрева теплоносителя до +20-25 градусов. Дав системе несколько дней на обустройство, следует каждый день поднимать этот показатель на 10 градусов, если вы используете воду, и на 5 градусов, если в качестве теплоносителя используется антифриз.

Размер помещения напрямую влияет на весь процесс постепенного нагрева конструкции. Если помещение небольшое, можно уложиться в несколько дней, но лучше дождаться окончания всех проверок, заливки бетона и укладки напольного покрытия, прежде чем запускать теплый водяной пол. В результате на стяжке могут появиться трещины.

Как правильно эксплуатировать теплый водяной пол после заливки: добавить теплоноситель в систему, проверить запуск и сначала прогреть

В статье приведены исчерпывающие инструкции о том, как правильно залить, наполнить систему теплоносителем, произвести пробный запуск и запустить первый нагрев теплого водяного пола.
