Окна на крыше. Выбор типа окна и места установки
Окна на крыше. Выбор типа окна и места установки
Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.
Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.
На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.
Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.
Когда выбрано число окон, их параметры и место монтажа, нужно правильно приобрести оклад для них. У оконной продукции от разных производителей имеются свои особенности и различия в комплектации. Аксессуары для окна следует подбирать у конкретного производителя из одной товарной линейки, что видно по маркировке на изделиях.
Как сделать окно в двухскатной крыше. Виды кровельных окон
Чтобы понять, как называется окно в крыше, следует разобраться, каким оно может быть. Если оно расположено вертикально и встроено в стропильную систему крыши, а также служит для освещения и проветривания чердачного помещения, речь идет о слуховом окне. В то же время, мансардные окна встраиваются в кровлю под наклоном, что позволяет обеспечить лучший доступ света. Кроме того, такие окна соорудить намного проще. Примечательно, что слуховые окна впервые появились в начале 19 века, а мансардные – уже после Второй мировой войны.
Определяя, какой из вариантов подойдет в том или ином случае, стоит учитывать некоторые архитектурные особенности здания. Если дом старый, и вносить какие-либо изменения в его внешний вид нежелательно, оптимальным вариантом будет слуховое окно. В то же время, мансардные окна пользуются большим спросом. К такому варианту можно обратиться, если вы хотите оборудовать жилую мансарду над домом.
Рассмотрим подробнее, что такое слуховые кровельные окна. Чтобы сделать такое окно, необходимо, чтобы в кровле были специальные ниши. Каркас окна должен в нескольких местах стыковаться с основной стропильной конструкцией, поэтому для его обустройства необходимы точные расчеты. Боковые стены и фронтон нужно будет обшить фанерой и финишным отделочным материалом. Место, где оконный проем будет стыковаться с основной кровлей, необходимо утеплить и гидроизолировать.

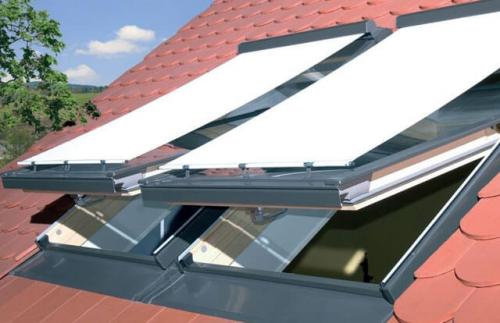

А вот крышные окна мансардного типа фиксируются между двух стропил. Как правило, такие окна монтируют в крышах с уклоном в 15-20º, поскольку они будут подвергаться выпадению осадков. В настоящее время выпускаются мансардные окна, которые надежно защищены от протечек и холодного воздуха. Однако не стоит пытаться изготовить их самостоятельно, лучше всего приобрести уже готовую конструкцию у производителя. Такие окна в кровле мансарды нужно будет закрепить при помощи опорной пластины. Они также оснащены специальным окладом, то есть металлической рамой, которую с помощью фрикционных петель можно открыть так, чтобы попадающая внутрь него вода стекала на крышу.
Размер окна на фронтоне. Фронтон с окнами своими руками
Один из наших любимых материалов для строительства – вагонка. Потому что она красивая, прочная, недорогая, долговечная. Дляфронтона на сарае вагонка подходит лучше всего, тем более, что стены нашего строения будут сделаны из сосновых досок. Так сказать, выдержим всю композицию в едином, экологически чистом стиле.

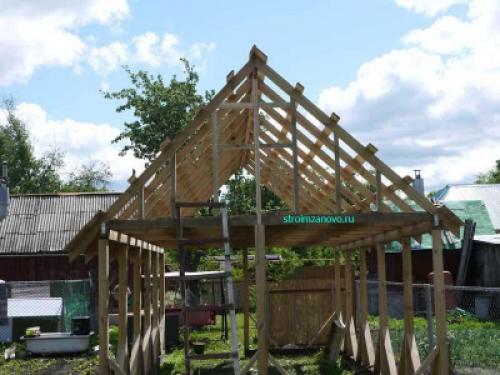

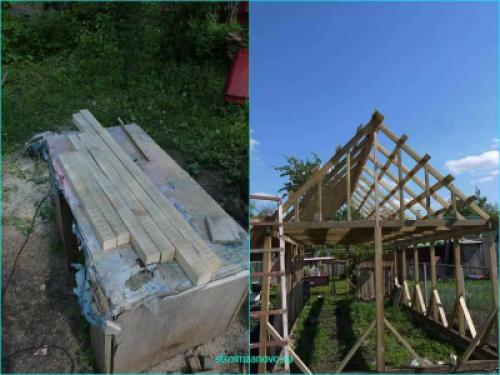

Первым делом установим навертикальные стойки, сделанные из брусков размером 5 на 5 см. Расположим их через 40 см друг от друга, закрепив на мауэрлате и стропилах монтажными уголками и саморезами.

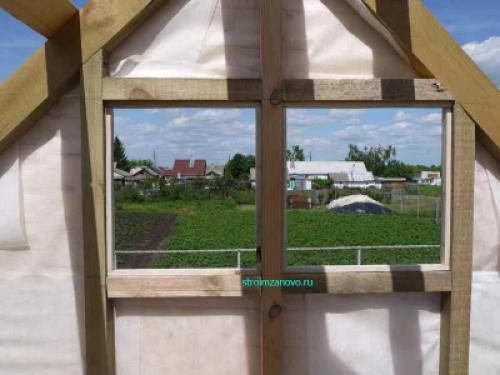

Чтобы сделать каркас окон, между тремя центральными стойками горизонтально, на расстоянии 80 см от пола установим 4 бруска длиной 40 см, прикрутив их саморезами. У нас получилось на фронтоне два квадрата размером 40 на 40 см, которые мы впоследствии застеклим.

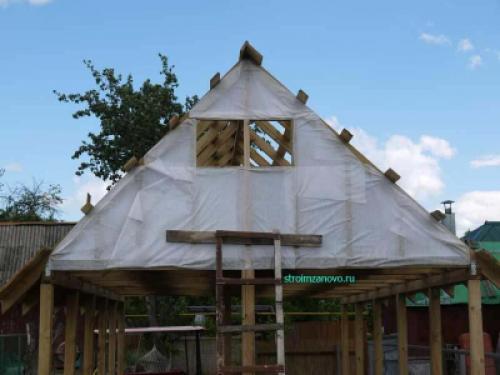

Теперь приступим к обшивке фронтона вагонкой. Сначала всю его площадь, кроме окон, закроем ветрозащитной мембраной, прищёлкнув её строительным степлером. Чтобы лестница не порвала ветроизоляцию, на её края прикрутим небольшую доску.

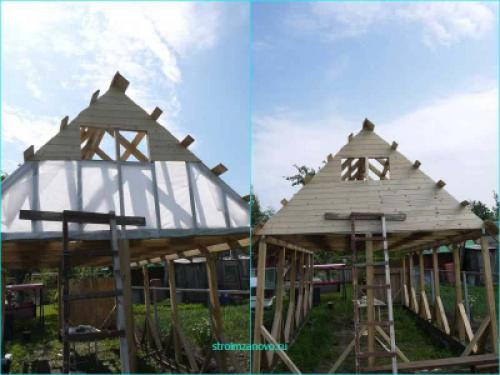

Далее, замеряя и отрезая каждый кусок вагонки, полностью обобьём весь фронтон, используя короткие гвозди, начиная от верха.
Так как проветривание чердачного помещения делать незачем, окна мы сделаем глухие. Чтобы закрепить стёкла в рамах, по периметру брусков прибьём деревянные планки шириной 2 см, высотой 1 см.

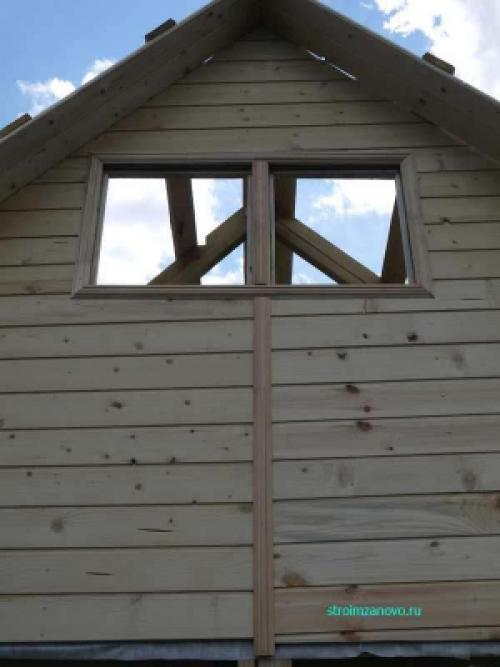

В месте стыка вагонки и вокруг будущих окон прибьём декоративную раскладку, которая выполняет две функции: закрывает щели и украшает всю конструкцию.

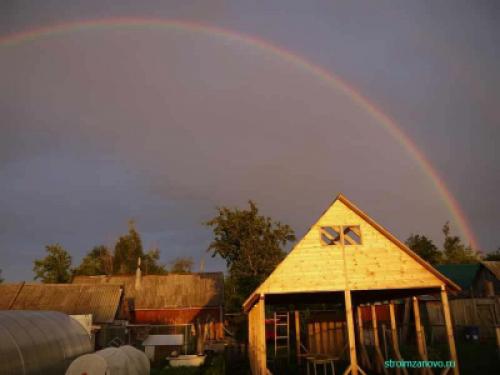

Во время этой несложной работы пошёл летний дождь, после которого выглянуло солнце, и над участком раскинулась огромная яркая радуга, добавив нам хорошего настроения. Воспользовавшись моментом, мы быстро нажгли углей, замариновали мясо по замечательномуи пожарили шашлык.
После небольшой, но отлично восстанавливающей силы передышки, продолжим трудовые будни. На данном этапе работы с фронтоном закончены. Дальше мы доделаем крышу, покрыв её профильным железом.

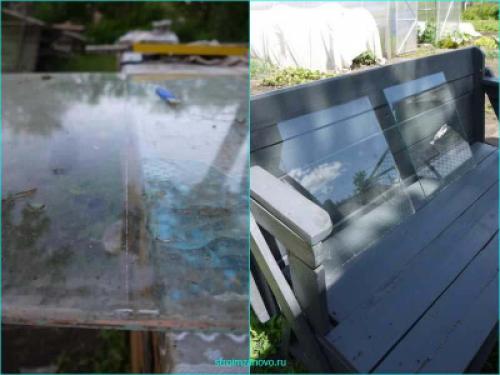

Пока краска сохнет,для окон. Для этого разберём старые оконные рамы, аккуратно вынем стекло, помоем и насухо вытрем тряпкой. Положим его на ровную поверхность, разметим, маркером нарисуем линию. Приложим к линии линейку, возьмём стеклорез и, держа его вертикально и слегка надавливая, прорежем роликом тонкую белёсую линию. Пододвинем стекло на край стола и обратной частью стеклореза несильно постучим по линии реза снизу. Положим стекло линией на край стола и резким движением вниз сломаем его. Если останутся небольшие выступы, отломим их пассатижами. Таким способом вырежем два стекла для окон.

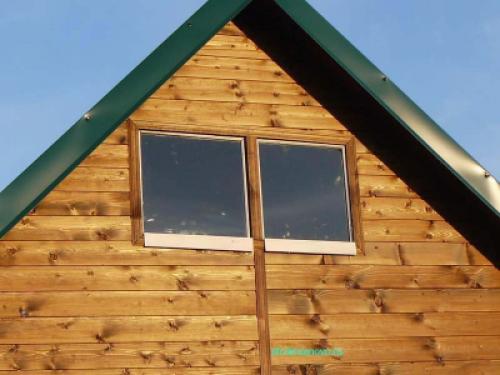

Вставим стёкла в рамы, прижмём штапиками и прибьём их тонкими гвоздиками. Чтобы окна смотрелись красиво и контрастировали с фронтоном, покрасим штапики белой краской. Теперь можно прикрутить ветровые планки на край.
В качестве отливов используем деревянный уголок, отрезав его по размерам окна и покрасив белым лаком.

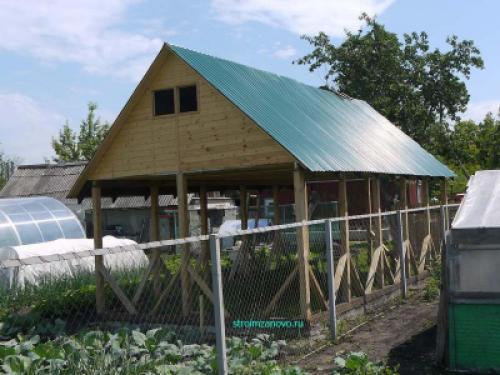

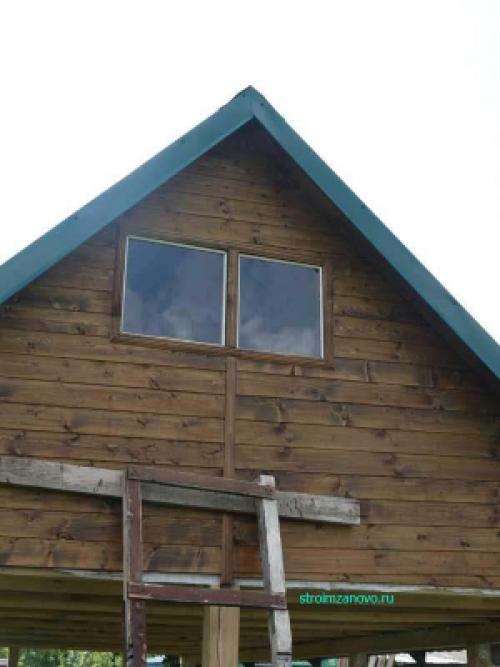

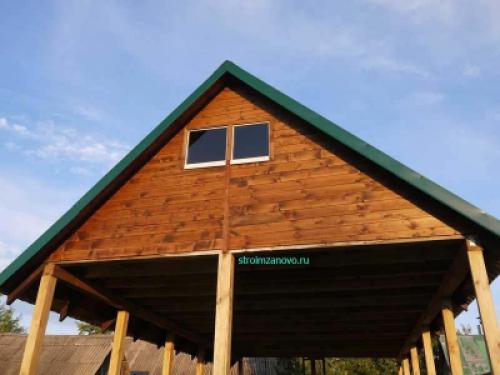

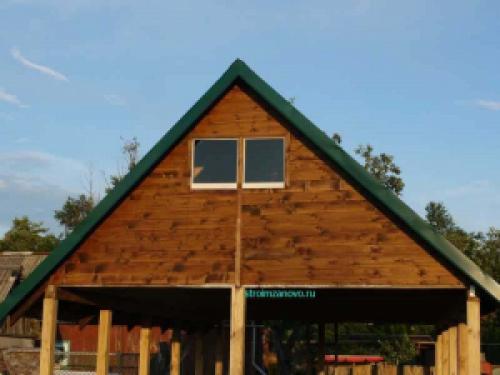

Наш фронтон готов. Смотрится он оригинально, белые линии окон видны издалека, на чердак попадает солнечный свет. Можно переходить на другую сторону крыши и делать ещё один фронтон своими руками, но уже с дверью.
Дормер окно. Слуховое окно на крыше
Новогодняя Акция Заказывая сруб дома из бревна, Вы получаете бревенчатую баню 3*3 метра в подарок. Срок Акции ограничен, Поторопись!
Человек, планируя строительство дома, мечтает создать нечто особенное, не похожее на все постройки, существовавшие ранее.
Уже два столетия люди успешно украшают свои дома устройством на крыше разнообразных слуховых окон.
Именно эта своеобразная «изюминка» способна придать дому индивидуальность, сделать его узнаваемым, запоминающимся. Для достижения желаемого результата, нужно тщательно продумать этот элемент, удачно подобрать материалы и качественно выполнить.
Немного истории
Европа. Крыши со слуховыми окнами появились в XIX веке во всех странах Европы практически одновременно. Они возникли как функциональный элемент здания для проветривания и освещения чердака, благодаря чему мансарды стали пригодны для устройства жилых и хозяйственных помещений.

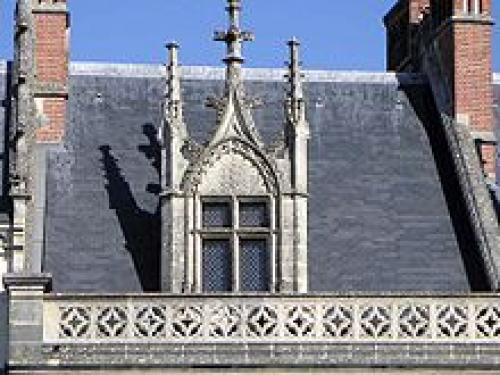

Но сразу же слуховые окна стали служить и для украшения зданий. Для Европы XIX века были характерны люкарны – изысканно декорированные слуховые окна в одном стиле с фасадом здания, будь то готика, ренессанс или барокко. Причем в разных странах они выглядели по-разному.

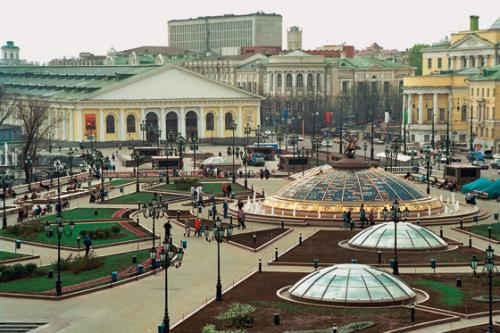

Россия. Появление слуховых окон в России связано со строительством Манежа в 1817 году в честь пятилетия победы в русско-французской войне. Это грандиозное здание шириной 45 м было перекрыто деревянными фермами, к которым был подшит подвесной потолок. Но, поскольку строительство велось в спешке, лиственницы для конструкций были сырыми, вскоре появились трещины в конструкциях, потолок искривился.
По легенде за исправление дефектов взялся артельщик Алексей Слухов, с фамилией которого и связывают название «слуховые окна». Под его руководством на крыше здания были прорезаны прямоугольные отверстия и оформлены дополнительными конструкциями в виде домиков со стенками, крышей и стеклянным фасадом - окошком, через которое осуществлялось проветривание здания. Конструкция показала свою эффективность – фермы перекрытия, а в следствие и потолок, выпрямились.
Первый опыт оказался удачным, величественное здание Манежа доныне существует со слуховыми окнами, что, несомненно, является его украшением. www.youtube.com/watch?v=eHG4QUszYhs
Так эта архитектурная конструкция прижилась и в России, сделав обитаемыми чердаки домов, в первую очередь, Москвы и Санкт-Петербурга. Здесь селились в основном люди с небольшим достатком. Помимо жилых помещений, на чердаках располагались мастерские и прочие хозяйственные помещения. Через слуховые окна можно было легко выйти на крышу для ее ремонта, а также спастись в случае стихийных бедствий – пожара или наводнения.
Конструкция доказала свою живучесть - на сегодняшний день можно наблюдать большое разнообразие слуховых окон.
Классификация окон
Классификация этим не исчерпывается. Благодаря развитию строительных технологий, появлению новых материалов совершенствуются старые конструкции окон и разрабатываются новые.
Конструктивные решения
Принципиальных схем слуховых окон четыре.
В щипцовой стене
Окно устраивается в щипце (верхней части торцовой стены в форме треугольника, ограниченной скатами крыши) в плоскости фасада. Устройство окна не требует дополнительных конструкций, через него можно легко попасть по наружной лестнице на чердак.
Дормер
Окно полностью расположено над скатом крыши. Устройство такого окна требует усиления конструктивных элементов крыши и тщательную гидроизоляцию. С точки зрения архитектуры, это самый распространенный и самый эффектный вид слуховых окон, имеющий большое количество модификаций.
Схемы некоторых видов слуховых окон типа дормер приведены здесь.
Антидормер
Окно не выступает за пределы ската крыши, является встроенным и поэтому уменьшает полезный объем чердака. Широкого распространения этот тип окон не получил, хотя является более простым в исполнении, чем дормер . Вариант более экономичный по затрате материалов и более простой по устройству гидроизоляции.
Наклонное (мансардное) окно
Оно находится непосредственно в плоскости кровли. В настоящее время разработаны эффективные конструкции мансардных, в частности, металлопластиковых окон различных форм: стандартных прямоугольных, круглых, треугольных.
Зенитный фонарь
Является полностью стеклянным окном, может иметь разные формы. Конструкция дает максимальное освещение. Применяется на крышах производственных и общественных зданий.
Окно в плоской крыше. Окна для плоских крыш D_F без купола
Окна типа D_F - это источник естественного освещения для загородного дома с плоской крышей. Такие окна отличаются высокими теплоизоляциооными параметрами и современным дизайном. Модель окна FAKRO для плоских крыш DEF U6 была отмечена наградой в одном из самых престижных международных конкурсов в области промышленного дизайна - Red Dot Awards 2016, который проводится в Германии с 1955 года.
Благодаря оригинальной технологии вклеивания стекол конструкция окна D_F имеет современный стильный дизайн. Модели окон типа D_F оснащены двухкамерным или трехкамерным суперэнергосберегающими стеклопакетами и обладают высокими параметрами теплосбережения.
Внимание! Для окон размеров: 120x120, 100x150, 140x140, 120x220 - конструкция стеклопакета имеет формулу 6H-16-4HT-18-5+5T2L.
Модификации
Способ открывания:
- DEF-D U6 - автоматическое управление, благодаря встроенной системе Z-Wave. В комплект входят блок питания, пульт и датчик дождя. Створка открывается на 15 см.
- DMF-D U6 - ручное управление с помощью стержня ZSD (приобретается отдельно). Створка открывается на 30 см.
- DXF-D U6 - неоткрывающееся (глухое).
Расцветки:

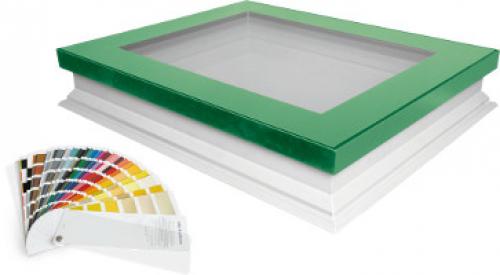

Изготовление окон D_F возможно в версии ColourLine. Наружные профили такого окна можно покрасить в любой цвет из палитры RAL Classic. Большой выбор расцветок позволяет подобрать цвет окна к дизайну любого помещения.
Преимущества
- Обилие естественного света и возможность проветривания помещения;
- Применение нового светоотражающего стеклопакета снижает уровень нагревания, что значительно повышает комфорт пребывания в помещении;
- «Эффект зеркала» стеклопакета повышает эстетический вид окна, а также ограничивает видимость с наружной стороны, тем самым защищая помещение от посторонних глаз;
- Стильный современный дизайн;
- Гарантия 10 лет.
Угол установки
- Окна для плоских крыш типа D_F можно устанавливать в крышах с углом наклона от 2° до 15°;
Аксессуары
- Конструкция окна позволяет установить как внутренние, так и наружные аксессуары. Наружная маркиза защищает помещение от нагревания, а внутренние аксессуары - от проникновения солнечных лучей и являются декором интерьера.
