Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Стремянка своими руками из профильной трубы. Как сделать стремянку своими руками из профильной трубы?

Для различных работ и по хозяйству на загородном участке может пригодиться раскладная стремянка, своими руками из профильной трубы собранная.

Конструкция в целом получится довольно прочной и легкой. Что же понадобится для ее изготовления и какой тип стремянки лучше подобрать?

Использование в домашних и загородных условиях

Стремянка используется для того, чтобы добраться до высоких недоступных мест: люстры, проводки под потолком, второго этажа здания и т.д. Но это лишь первичная ее роль, а вторичная — возможность находиться на высоте без особого дискомфорта и выполнять работы без риска упасть.

Чтобы это обеспечить, стремянка имеет 4 точки опоры, которые и распределяют общий вес конструкции и пользователя.

Сама конструкция стремянки может иметь некоторые различия, которые будут полезны в той или иной ситуации:

1. Стандартная А-образная стремянка. Имеет 4 опоры, фиксатор положения ножек и верхнюю небольшую площадку. Удобная для работ на небольшой высоте.
2. Раскладная А-образная стремянка. В отличие от первого варианта, может раскладываться в приставную лестницу, увеличивая свою максимально возможную высоту. В обычном состоянии все так же устойчива, а в раскладном можно достать до объекта, который находится очень высоко.
3. Трансформер — конструкция представляет собой многофункциональную модель, которую можно использовать и как лестницу, и как часть интерьера. Очень дорогой вариант, хотя и имеет практичное применение в быту.

Из этих трех вариантов стоит выбрать один, наиболее подходящий, а дальше следовать указаниям.

Необходимое для работы

Для того чтобы сделать самостоятельно лестницу, понадобятся материалы и чертеж. Самое первое — раздобыть чертежи. Техническая документация для первых двух вариантов стремянок довольно простая и больших хитростей в себе не содержит, а вот самостоятельно собрать модель-трансформер — это уже вызов самому себе. Для первого раза лучше не переусердствовать и подобрать что-то более или менее простое.

Цель работ — металлическая стремянка, которой будет удобно пользоваться. Чтобы облегчить конструкцию, лучше выполнить ее из профиля, а для этого пригодятся трубы квадратного сечения. Также для работ понадобятся болты, гайки, несколько металлических планок и шарниров.

С материалом определились, а из инструментов понадобится:

• дрель со сверлом по мягкому металлу;
• сварочный аппарат;
• набор гаечных ключей.

В зависимости от выбранного чертежа собирается все необходимое и начинаются работы.

Почему собирать стремянку лучше всего именно из профильной трубы? Вот несколько причин:

• конструкция из полой трубы будет довольно легкой;
• профиль довольно прочный и способен выдержать большую нагрузку без деформаций;
• это дешевый материал;
• трубы квадратного сечения легко обрабатывать — просверливать в них отверстия, обрезать ненужные части.

Двусторонний и односторонний вариант

Для изготовления стандартной двусторонней металлической стремянки А-образной формы понадобится:

• 4 трубы из металла квадратного сечения одинакового размера;
• болты;
• металлические планки из профиля для ступенек;
• cварочный аппарат или дрель с креплениями;
• уровень.

Процесс работы следующий:

1. Имея 4 заготовки одинакового размера, нужно сложить их попарно и разметить места, где будут прикреплены ступени.
2. Далее есть 2 варианта конструкции: острая и плоская.

• острая — 2 трубки соединятся концами с помощью болтового соединения;
• плоская — трубки прикручиваются к прямоугольной заготовке.

1. Независимо от выбранного варианта, стоит приступать к размещению ступенек. Каждая планка должна быть размещена так, чтобы при установке стремянки ступеньки были под уклоном в 90°, тут пригодится уровень. Это должно учитываться в выбранном чертеже, где указывается угол расположения опор.
2. Далее можно соединить ступеньки с опорами 2 способами: болтовым соединением или сваркой. Какой из вариантов удобнее, тот и стоит выбрать.
3. Первыми нужно закреплять 2 планки — нижнюю и верхнюю, а затем уже и остальные, продвигаясь к середине.

Односторонний вариант стремянки исключает установку ступенек с одной стороны. Вместо этого устанавливаются 1-2 планки на разных уровнях.

Раскладная лестница

Самодельная стремянка, которая еще и раскладывается, — отличная вещь для строительства. Шаги ее сборки похожи с первым вариантом, только здесь нужно сделать шарнирное соединение между 2 отдельными лестницами и металлический фиксатор, который позволит закрепить конструкцию в разложенном виде. Все это выполняется только согласно выбранному чертежу.

В этом

Железная стремянка, сделанная своими руками, обязательно пригодится в хозяйстве.

Чтобы конструкция была устойчивой и функциональной, стоит выбрать рабочий проверенный чертеж, а также подобрать качественные профили. Делая все по инструкции, а также советуясь с мастерами, можно своими руками сделать действительно хорошие вещи.

Чертеж лавочки из профильной трубы с размерами. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

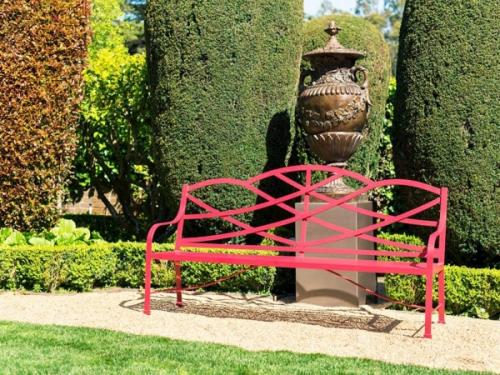

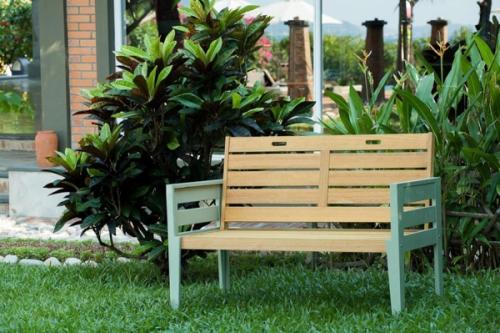

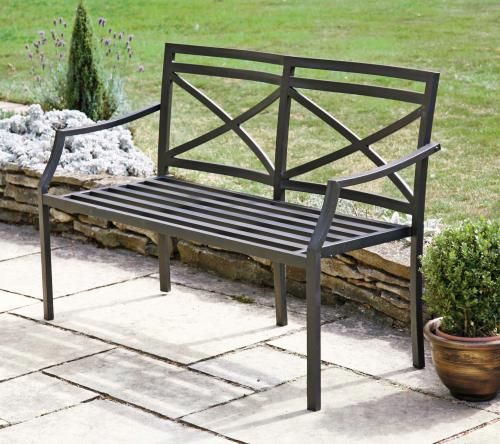

Лавочки из металла. Преимущества скамейки своими руками из металла перед изделиями из других материалов

Металлические опоры лишены тех недостатков, которые присущи каркасным частям скамеек из других материалов:

• чугун – самый тяжелый вид конструкций, который пригоден для установки исключительно в парковых зонах (изделия характеризуются высокой стоимостью, декоративностью и сложной технологией изготовления);

Яркая и креативная конструкция скамейки

• бетон – скамейки имеют большой вес и сопровождаются целым рядом трудностей в процессе установки на участке;
• камень – изделия имеют высокую стоимость и существенно ограничены в вопросах дизайна;
• древесина – несмотря на красоту, доступность и малый вес, опоры в данных конструкциях достаточно быстро приходят в непригодность, поскольку материал чрезвычайно уязвим перед влиянием погодных и климатических условий, а также негативных факторов окружающей среды (грибки, насекомые, плесень).

Оригинальная металлическая скамейка, выполненная из спинки старой кровати

Полезный совет! Создание лавочки из профильной трубы своими руками решает проблему с изготовлением деталей для конструкции. Профилированные трубы значительно легче чугуна и очень удобны в работе.

Нередко для создания металлического каркаса в качестве сырья применяется сталь. Именно этот материал считается наиболее подходящим для скамеек и лавок, предназначенных для установки на участках дачного типа и придомовых территориях загородных коттеджей. Сталь практически не подвержена влиянию коррозийных процессов, разрушению. Она предлагает множество вариантов исполнения дизайна за счет применения метода декоративной ковки.

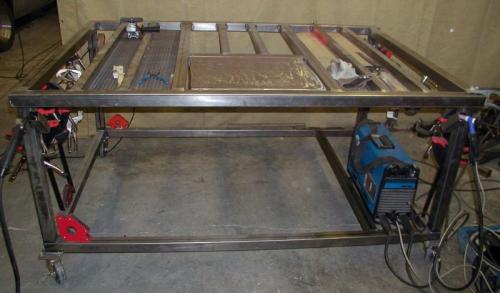

Сварочный стол из профильной трубы своими руками. Конструкция стола для сварки

Есть несколько типов конструкций. Наиболее распространены:

• любительский, для эпизодических сварочных работ, небольших конструкций домашним мастером;
• полупрофессиональный сборочно-сварочный, для выполнения сложных операций

Для стола из профильной трубы, сделанного своими руками, рекомендованы следующие размеры:

• высота рабочей поверхности от пола 70-85 см;
• размеры рабочей поверхности не менее 80×100 см;
• высота защитного короба — не менее 140 см от пола.

Простой стол для сварочных работ

Такая конструкция прочна, проста в изготовлении, удобна в использовании при небольших объемах сварки. Она состоит из жестко сваренной металлической рамы из профиля 60*60. К ней присоединены четыре стойки. В 20 см от пола они соединены уголками 20*20. Сверху на раме установлены элементы столешницы, образующие надежную опору для соединяемых заготовок и снабженную пазами для их крепления.

Пример передвижного стола

К раме привариваются крючки для проводов от сварочного аппарата, под рабочей поверхностью ставят мелкий поддон для окалины и пыли.

С одной из сторон стола для сварочных работ устанавливают тумбу из тонкого металлического листа для хранения мелких инструментов. Здесь же привариваю подставку для бачка с водой.

Полупрофессиональный стол сварщика

Представляет собой сварочно-сборочный пост, разработанный для повышения удобства ведения сварочных работ. Позволяет не только варить, но и проводить сопутствующую механическую обработку.

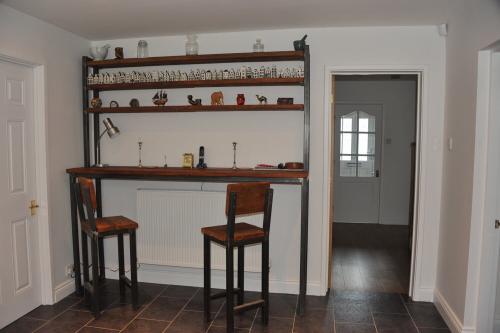

Стол из профильной трубы своими руками. Дизайн, конструкция и необходимые материалы

Чтобы создать изделие, нужна фантазия и знание примеров подобных изделий, иметь некоторые навыки слесаря и столяра, запас необходимого инструмента и желание достичь результата.

Кованые элементы встречаются повсеместно и отличаются индивидуальностью. Их можно использовать для скамеек, ворот, витрин, столиков.

При строительстве каркасного дома необходимо обратить особое внимание на качество материала, понимая, что несущая конструкция должна быть прочной и надежной. Поэтому желателен расчет конструкции или покупка готового проекта, в котором детально приведены параметры профилей и труб, методы их соединения и обработки, включая антикоррозионную.

Из стальных труб квадратного или прямоугольного сечения можно создать массу полезных вещей для дома.

Если устанавливается забор, то профилированные трубы удобно применять в качестве столбиков, укрепляемых в фундамент ограждения или забиваемых в грунт кувалдой.

Крепление перекладин к столбам возможно, как сваркой, так и болтами.

Необходимо выбрать болты по диаметру для оптимального крепления конструкции.

Петли ворот крепить на столбы предпочтительно болтами, сварка на трубах будет менее надежна.

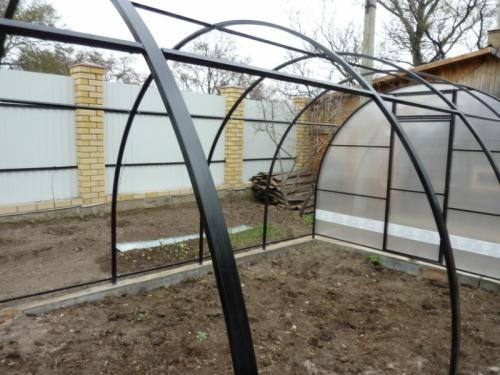

Каркасы малых сооружений играющих роль подсобных на территории усадьбы, таких как навесы, теплицы, гараж, птичник и прочих, оптимально изготавливать из профильных труб.

При этом теплицы можно делать без фундамента и переносными от года к году с места на место.

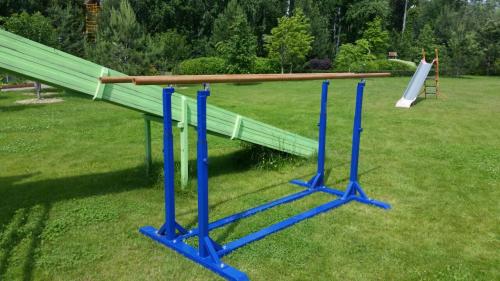

Спортивные приспособления типа стоек для баскетбольных колец и бадминтона, игральных столов и лавочек для упражнений легко выполняются из профильной трубы .

Она надежна, проста в установке, доступна по стоимости материала.

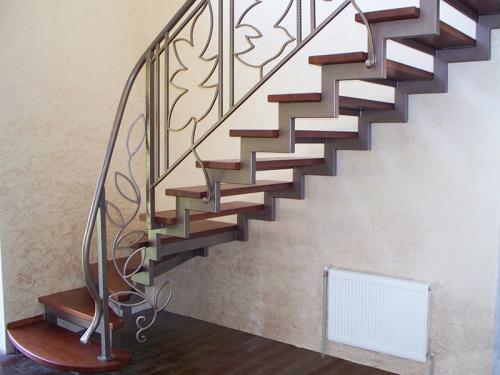

Использование труб для лестниц, балконных ограждений, защитных решеток для окон требует применения профессиональных сварочных работ, но достижимо и своими руками при наличии навыков.

Металлоконструкции, выполненные из профильной трубы своими руками, обладают большим количеством преимуществ.

Наибольшие возможности применения профильных труб возникают, когда надо изготовить мебель из металла своими руками , при этом неважно садовой или домашней мебели, стеллажей и полок в подвалах, чердаках, гаражах, столов, стульев и скамеек в беседках возле барбекю и многих других.

Если правильно выполнить расчет постройки, то она будет отличаться долговечностью и надежностью.

Гнутые каркасы стульев, диванов, столов, кроватей, шкафов и антресолей, светильников и прочих предметов, на что хватит фантазии.

Профильная труба позволяет обеспечить выполнение любых фантазий в доме и на усадьбе.

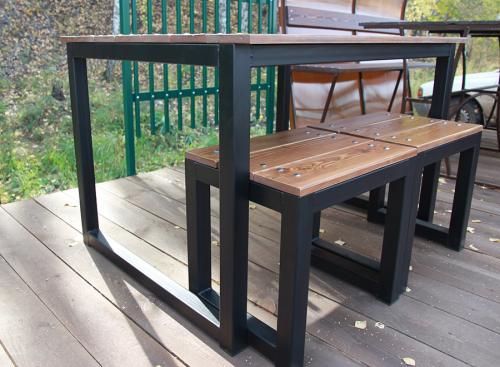

Наибольший интерес среди возможных изделий представляет мебель из профильных труб потому, что постоянно на даче или усадьбе требуется какая-то мебель, будь то скамейка или полка, стул или стол и прочее.

Поэтому надо всегда в запасе иметь трубы и простой инструментарий для создания мебели.
