Как выбрать теплый пол. Водяной теплый пол
Как выбрать теплый пол. Водяной теплый пол

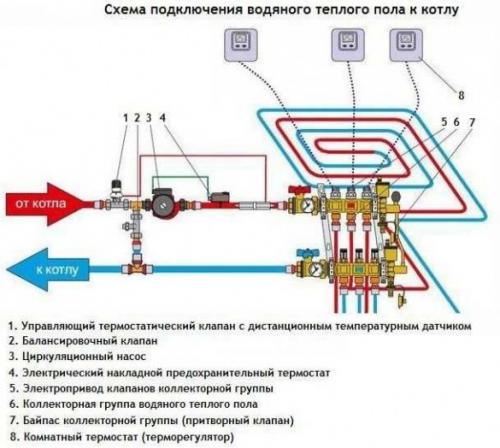

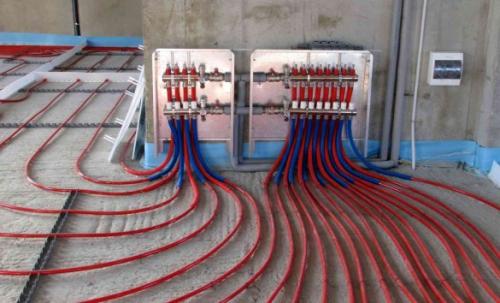

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).
Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.
Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная. | Совместима с разными видами напольных покрытий. |
Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола. | Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление. |
Когда это единственный способ отопления дома, нужны сложные расчеты. | Может быть единственной СО дома. |
В случае протечки потребуется полный демонтаж покрытия и удаление стяжки. | Не генерирует электромагнитное поле. |
С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер. | Не сушит воздух в помещении. |

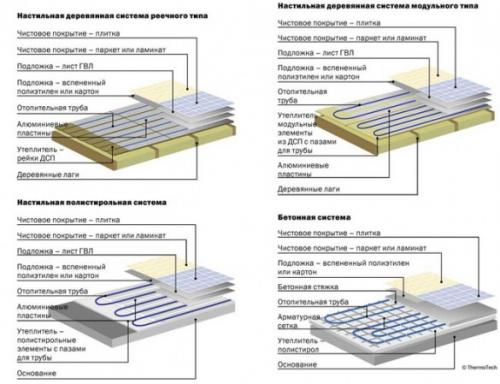

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.
sly2k Участник FORUMHOUSE
Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.
Каждый вид водяного теплого пола хорош в определенных условиях.
Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.
Полистирольная система рекомендуется для деревянного пола.
Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.
Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.
Инфракрасный теплый пол. Что такое инфракрасный обогрев и как он работает?
Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.
Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.
Конструкция инфракрасного теплого пола
Преимущества инфракрасной системы перед другими вариантами теплого пола:
- Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
- Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
- Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
- Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
- Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
- Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
- Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
- Легко подключается к системе «умный дом».
- Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.
Как выбрать теплый пол под ламинат. Теплый пол под ламинат Виды, характеристики и особенности
• водяной.
Теплый пол под ламинат в основном используют электрический, по причине его универсальности.
Универсальность электрических конструкций позволяет укладывать на них любое напольное покрытие.
Электрический теплый пол имеет четыре вида:
- кабельный;
- матовый;
- инфракрасный пленочный;
- аморфная металлическая лента.
Кабельный теплый пол

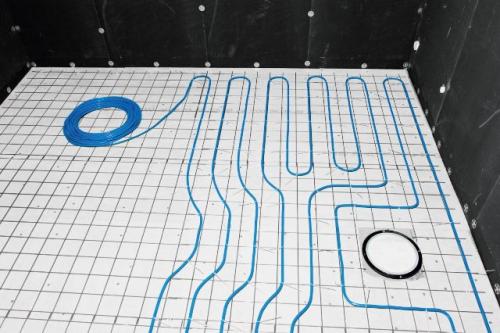

Такое устройство состоит из цельного кабеля, укладываемого в виде змейки или улитки на металлическую или капроновую сетку, вся эта конструкция заливается бетонной стяжкой толщиной не менее 30мм.
Плюсы: — невысокая цена конструкции;— долговечность;— равномерный подогрев— возможность укладывать на него ламинат.
Минусы: — большие затраты на электроэнергию (дорогое тепло);— требуется заземление;— бетонная стяжка должна быть не менее 30мм;— долгий прогрев помещения;— монтаж требует знаний и опыта.

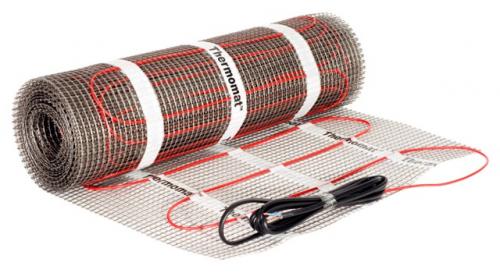

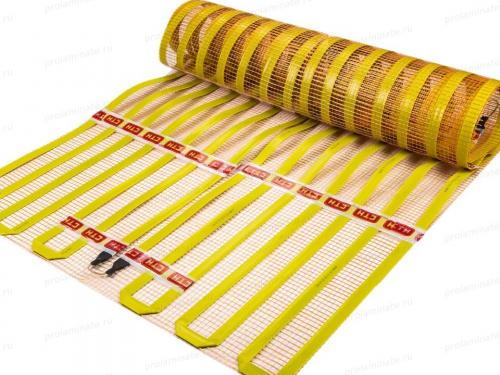

Матовый теплый пол
Матовая система отопления представляет собой готовую конструкцию в виде тонкого кабеля, прикрепленного к капроновой сетке, образующие единый мат, свернутый в рулон.
Маты используют в тех случаях, когда нет возможности для заливки толстой стяжки.
Тонкие маты удачно выполняют функцию теплого пола с минимальным увеличением высоты уровня пола, и на них легко укладывается ламинат.
Инфракрасный теплый пол
Инфракрасный теплый пол под ламинат оборудован саморегулирующейся системой, автоматически поддерживающей заданную температуру.
Инфракрасные устройства бывают трех видов:— пленочная;— карбоновая стержневая;— карбоновая сплошная.

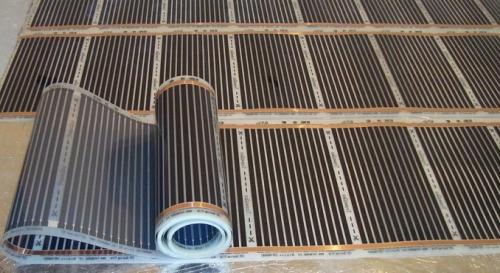

Пленочный
Пленочный теплый пол состоит из термопленки с углеродными нагревательными элементами.
Пленочный вариант присутствует на рынке уже не первый год, многим известен и пользуется хорошим спросом, т.к. экономит энергию около 20% по сравнению с кабельным.
На пленочный теплый пол под ламинат дополнительно стелют полиэтиленовую пленку толщиной не менее 200 микрон, она защищает электросистему от возможного попадания влаги.

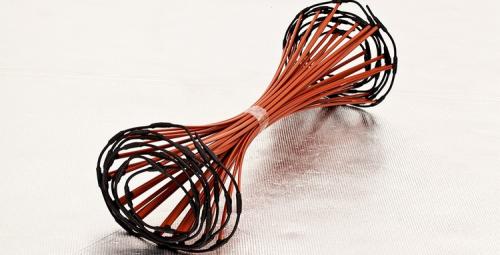

Карбоновый стержневой
Карбоновый стержневой теплый пол представляет собой параллельно соединенные стержни образующие сетку в виде рулона.
Основным преимуществом стержневого варианта является то, что при повреждении одного стержня, все остальные будут продолжать работать, благодаря параллельному соединению и изоляции каждого отдельного стержня.
Стержневой теплый пол под ламинат используют как с бетонной стяжкой, так и без нее.
Карбоновый сплошной
Сплошные карбоновые маты – это новая разработка безопасной и экологичной напольной системы отопления, потребляющей рекордно малое количество электроэнергии.
На рынке данный вид инфракрасного теплого пола относительно недавно и о нем еще мало кто знает, поэтому используют его не так часто.
Все разновидности инфракрасного теплого пола укладываются без бетонной стяжки, этим обусловлена простота укладки и популярность таких конструкций обогрева.
Теплый пол электрический под плитку. Кабельный электрический пол
Уже из самого понятия «кабельный теплый пол» ясно, что нагревательным элементом является электрический кабель с высоким удельным сопротивлением. По нему проходит электрический ток, нагревая его по аналогии с утюгом, электроплиткой, ТЭНом и т.д. Кабель передает свое тепло стяжке, которая, в свою очередь, нагревает кафельную плитку.
Кабельный нагревательный пол.
Нагревательные провода бывают:
- одножильными;
- двужильными;
- саморегулирующимися.
Виды нагревательных кабелей.
Одножильный кабель (на рисунке позиция А). У провода одна жила, которая одновременно и проводник электроэнергии и нагревательный элемент. У него два недостатка:
- наличие излучения, несмотря на оплетку из медной проволоки. При постоянной работе системы организм человека все же ощущает на себе некоторое негативное воздействие. При использовании подогрева в качестве дополнительного источника отопления доза излучения небольшая. Она полностью безвредна даже для ребенка;
- схема укладки должна быть такой, чтобы оба конца сошлись у термостата, что трудно выполнить при сложной конфигурации помещения.
Цена такого кабеля довольно низкая (от 120 руб. за 1 п.м).
Двужильный (Б). Такая конструкция кабеля подразумевает две жилы: одну нагревающуюся (нагревательный элемент), вторую токопроводящую. У системы полностью отсутствуют недостатки одножильного провода: нет излучения и нет необходимости сводить концы у контроллера (в конце укладки провод обрезается, а жилы перемыкаются, создавая замкнутый контур). Для укладки такого кабеля нет ограничений.
Минус один — высокая цена (от 280 руб. за 1 п.м).
Для сведения: за обогрев комнаты площадью 6-7 м2придется выложить за кабель более 10,0 тыс. руб.
Саморегулирующийся (В). Наиболее сложная, при этом и самая надежная система подогрева пола — саморегулирующийся кабель. Он обладает способностью регулировать свою мощность на определенном участке, ориентируясь на температуру пола в каждой отдельно взятой точке. Такая способность кабеля заложена в его внутреннем устройстве: двух проводников с полимерной матрицей посредине, которая и служит нагревательным элементом.
Цена 1 п. м кабеля запредельная — от 2700 руб.
Устройство кабельного теплого пола приведено на схеме.
Схема электрического теплого пола на основе нагревательного кабеля.
- 1 — бетонное перекрытие.
