В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

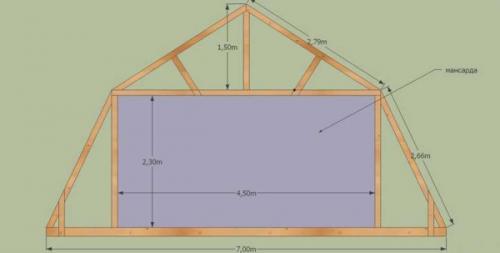

Мансардная стропильная система
Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.
Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.
Классическая мансарда
СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.
При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.
Ломаная крыша из профнастила. Эксплуатационные качества профнастила
Кровля из профнастила своими руками – распространённое конструктивное решение для небольшого частного дома, гаража, сарая или навеса, пользующееся популярностью среди застройщиков, благодаря отличным эксплуатационным качествам материала. Профнастил производят из оцинкованной стали методом холодного проката. В процессе производства поверхности придают рельеф, придающий большую горизонтальную жесткость, а затем разрезают на листы стандартной формы. Популярность профлиста объясняется следующими факторами:
- Эффективное отведение воды со ската. Монтаж профнастила улучшает водосток с поверхности крыши, благодаря желобам, направленным вдоль ската. Перекрытие профнастилом помогает решить проблему с задержкой снега и жидкости на крышах с маленьким уклоном.
- Универсальность. Инструкция рекомендуют выполнять монтаж профлиста, если крыша имеет уклон от 12 до 60 градусов. В этот диапазон попадают практически все используемые кровельные конструкции.
- Легкий вес. Один квадратный метр профлиста весит 5-7 кг, перекрытие этим материалом не увеличивает нагрузку на стропильный каркас и фундамент сооружения.
- Устойчивость к механическим воздействиям. Профнастил, благодаря большому количеству вертикальных ребер жесткости, обладает высокой прочностью, он без деформаций выдерживает снеговую нагрузку до 1-1,5 м, а также вес человека.
- Устойчивость к коррозии, грибку, плесени и другим биологическим факторам разрушения. Монтаж профнастила решает гидроизоляционную задачу, не разрушается под действием влаги, служит долгие годы.
- Легкий монтаж. Перекрыть крышу профлистом можно самому, с этой задачей справится любой работник с начальными строительными навыками и базовым набором инструментов.
- Доступная цена. Лист профлиста стоит 400-600 рублей, поэтому перекрытие кровли этим материалом обойдется не так дорого.
Источник: https://360doma.ru/novosti/chertezh-lomanaya-krysha-stropilnaya-sistema-mansardy
Фронтон ломаной крыши. Двухскатная ломаная крыша
Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная , так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

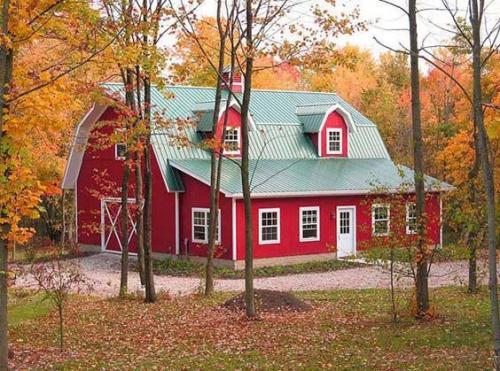

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

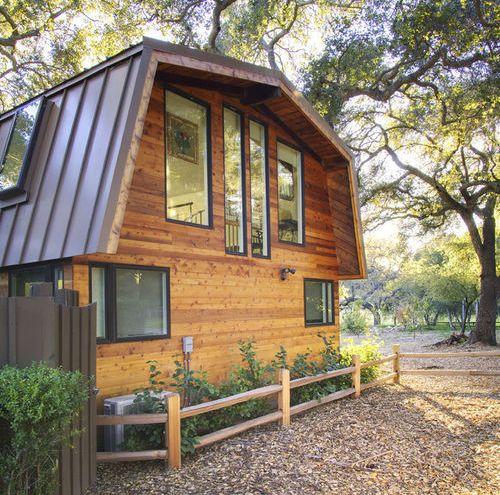

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей .

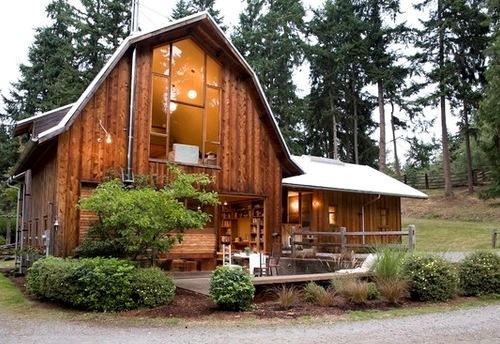

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

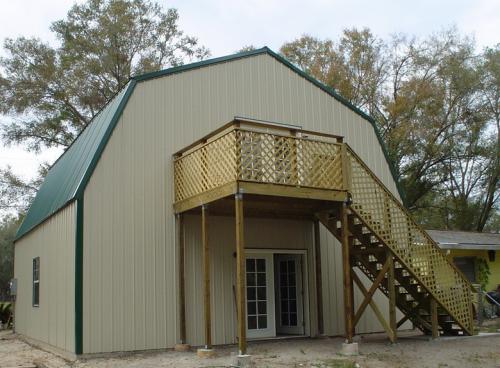

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

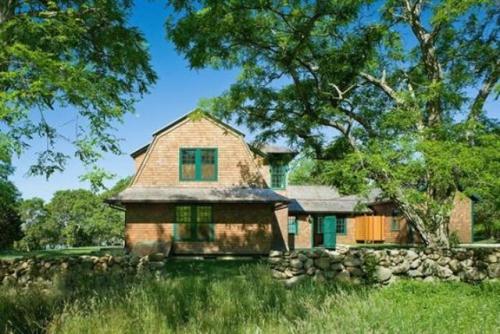

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.
Стропильная система мансардной крыши чертежи. Стропильная система
При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

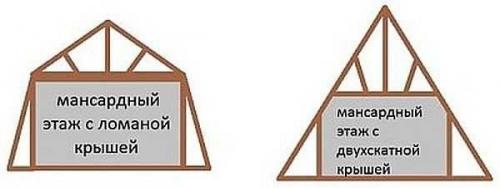

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна
Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.
Угол наклона

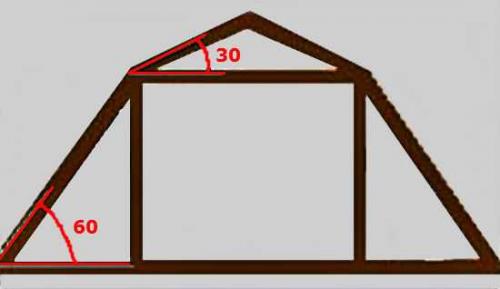

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.
Углы наклона в классической варианте
При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.
Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.
Виды стропильных систем ломаных крыш

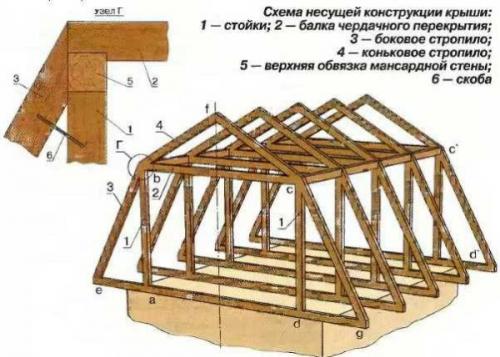

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)
