Вытяжка для кухни своими руками. Изготовление вытяжки на кухне своими руками

Вытяжка для кухни своими руками. Изготовление вытяжки на кухне своими руками

Нет ничего зазорного в том, чтобы собрать это устройство самому. Ведь все современные производители когда-то начинали со штучных экземпляров. Если для вашей кухни не подходят стандартные модели или вы хотите чего-то уникального, то собрать собственную конструкцию совсем не сложно.

Вытяжка активного вида

Так называют устройство, предназначенное для удаления загрязнённого воздуха с кухни в вентиляцию. Действующим механизмом здесь является вентилятор, который всасывает чад и дым и выгоняет его в вытяжное отверстие. Устройство довольно шумное и энергоёмкое, но собрать его самостоятельно совсем не трудно.

Вам понадобится:

• Любой негорючий материал для короба (жесть, плотная фольга, гипсокартон);
• Алюминиевый или металлический профиль для каркаса;
• Вентилятор и мотор к нему;
• Обратный клапан;
• Гофрированная труба (если вентиляционное отверстие в доме не совпадает с местом расположения короба);
• Крепежи и инструменты.

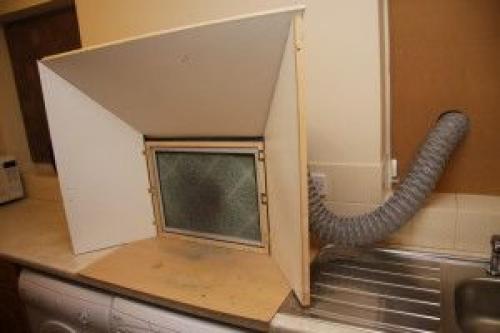

Сборка вытяжки активного типа не представляет сложностей. Вот её основные этапы:

1. Размечаем размеры и форму будущей конструкции и её местоположение на стене.
2. Из профиля собираем рамку нижней части, боковые стороны и каркас верхней части.
3. Прикладываем готовый «скелет» к стене и смотрим, хорошо ли он смотрится, не мешает ли, вписывается ли в общую концепцию интерьера. На этом этапе легко внести любые изменения в конструкции, что с готовым каркасом будет сделать уже сложнее.
4. Если все правки учтены, можно приступить к обшивке каркаса негорючим материалом. В результате получится вентиляционный короб — основа будущей вытяжки.
5. Самый ответственный момент — установка вентилятора. Здесь возможно несколько вариантов. Крупный агрегат лучше устанавливать на распорках внутри раструба вентиляционного короба. Он не должен стоять близко к узкой части, чтобы не перекрывать ток воздуха. Небольшой вентилятор можно разместить внутри трубы.
6. Размещаем готовый короб на стене. Если необходимо, соединяем верх каркаса с вентиляцией в доме с помощью гофры. Не забываем про клапан обратного действия, иначе из вытяжки будут тянуться все запахи от соседей.
7. Проверяем работоспособность устройства.
8. Приступаем к оформлению и декорированию наружного короба.

Мощная вытяжка своими руками. Встраиваемая тихая вытяжка на кулерах 120 своими руками

Всем доброго времени суток. Много буков в начале, но сборка с картинками)))

Наступают холода, а так как я - человек курящий, а на балконе становится всё холоднее, было принято решение окна законопатить, дабы не змерзнуть, а так как от дыма всё-таки необходимо избавляться, решил сделать я бюджетную вытяжку.

Было исследовано множество материала из сети "интернет", но все задумки упирались в три кита: быстро, качественно, дёшево. С первыми двумя - было решено делать всё самому, с третьим - опять гугл в помощь.

Итак считаем: балкон у меня 2,2*4,5= 10 кв.м. (*2,5= 25 кубометров воздушного пространства).

Для нормальной конвекции, в соответствии со СНиП 2.08.01-89 для кухонь с 2-х комфорочными газовыми плитами (расчет на 20 кубм) - не менее 60 кубм/ч, соответственно мне необходимо создать отток воздуха не менее 35-40 кубм/ч воздуха (будем расчитывать на 80 кубм/ч, так как нужно учесть сопротивление воздуховода, и обратного клапана.)
Итак, по-копавшись в сети, выясняем, что вытяжной вентилятор с необходимыми характеристиками стоит от 500р (поток воздуха 80 кубм/ч, шум 40+ дб - очень громко, как фен для волос), было решено использовать китай-кулеры.

Через знакомого (так как лично мне было так быстрее, но можно и на алике найти и заказать), были приобретены двенадцатые gamemax gmx-wfbk, с потоком воздуха 46.5 CFM ( 78 кубм/ч), и громкостью 24 ДБ (довольно тихо).
Так как создаваемое воздушное давление у кулера за счет низких оборотов ниже, чем у высокооборотистого вытяжного вентилятора,физика и математика,научный тык - в помощь)))
Итак:

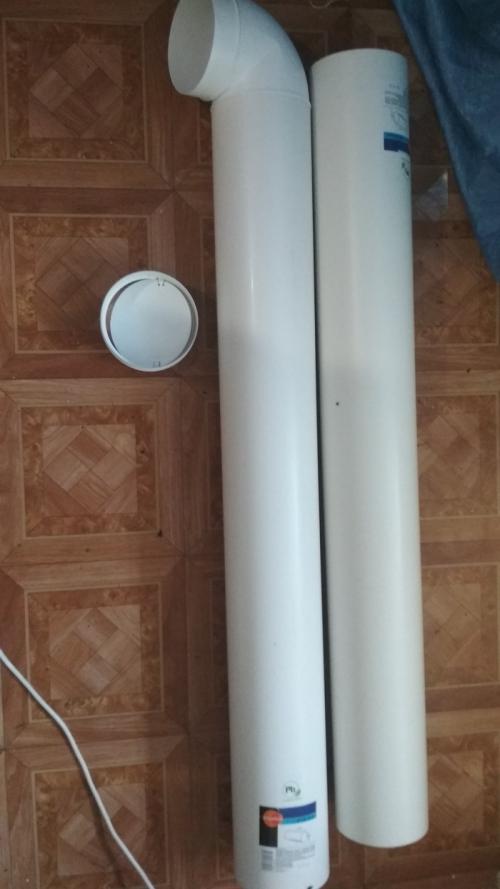

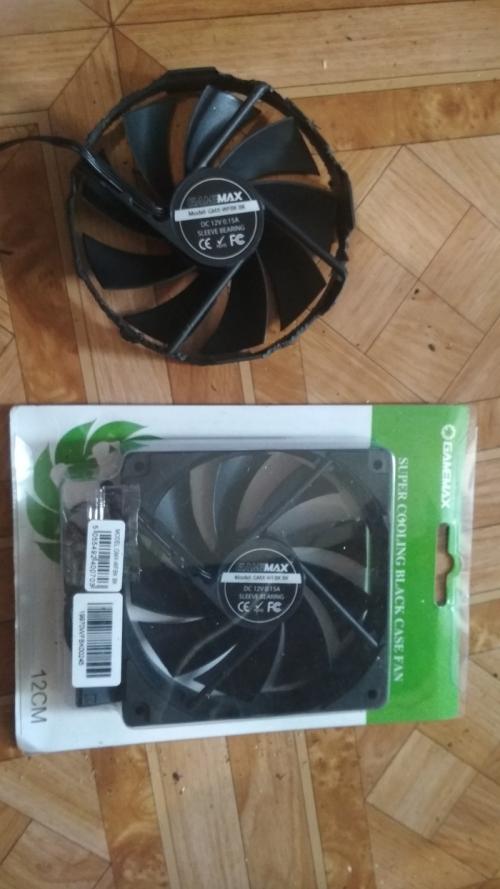

Были приобретены 4 кулера (по 90р), пара труб, сечением 125мм ( по 75р), обратный клапан (50р), герметики - х*етики (100р), и прямые руки (бесценно). итого потрачено 660р.

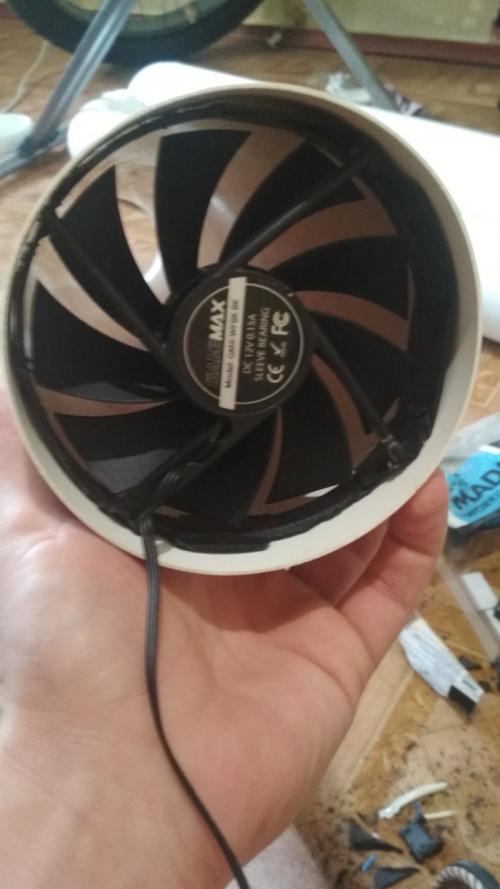

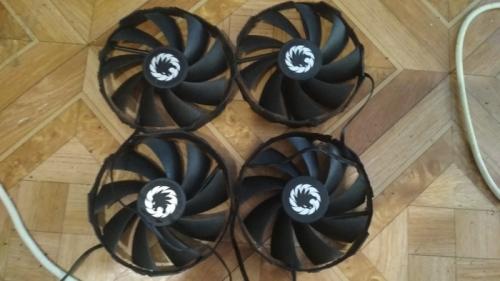

Сперва обрабатываем кулеры до необходимой нам формы.

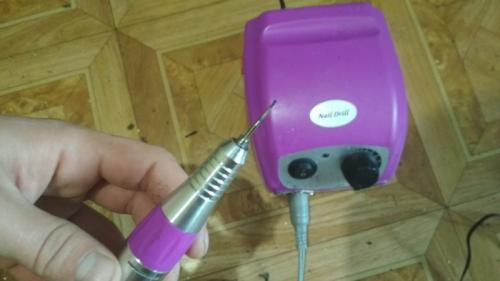

При работе я эксплуатировал шлак-машинку жены)))

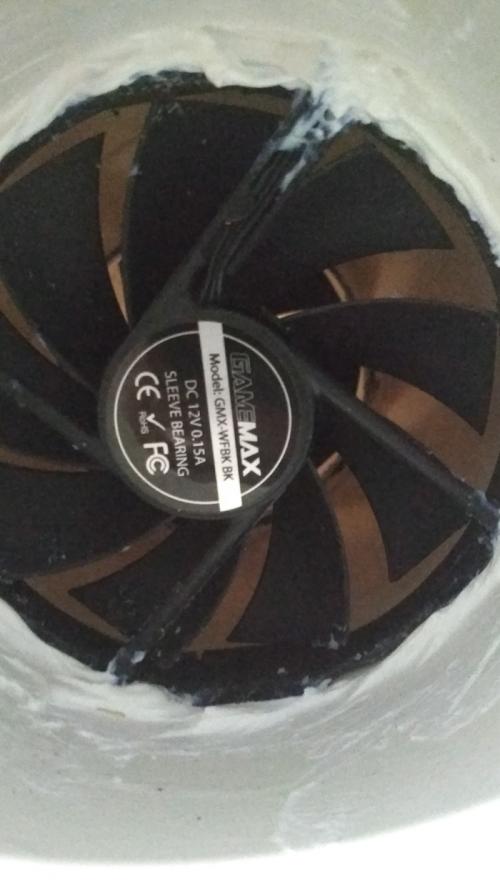

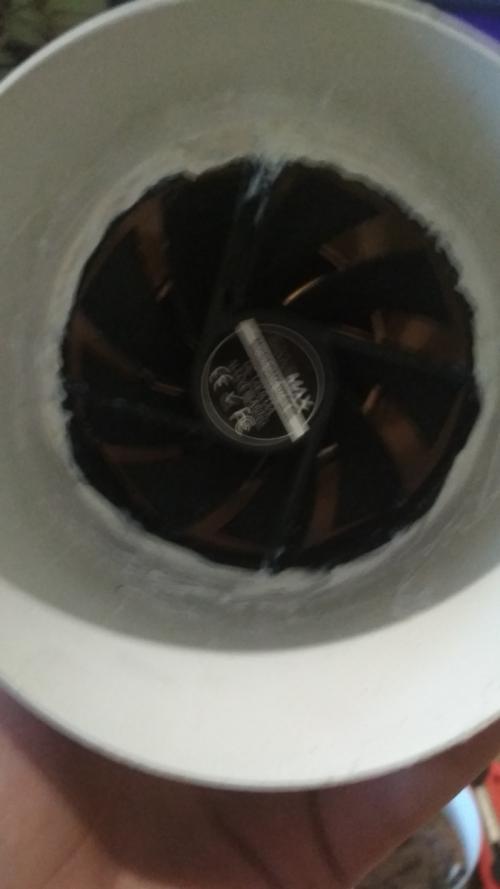

Кулеры устанавливаются как можно более плотно в трубу, для создания максимально возможного давления воздуха.

Зазоры между стенками в конце заделаем герметиком, а пока - просто тестим необходимый нам поток воздуха.

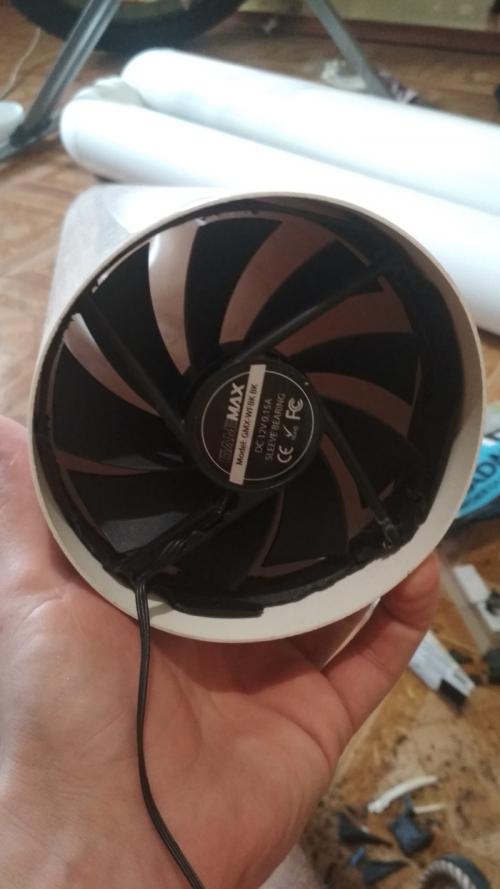

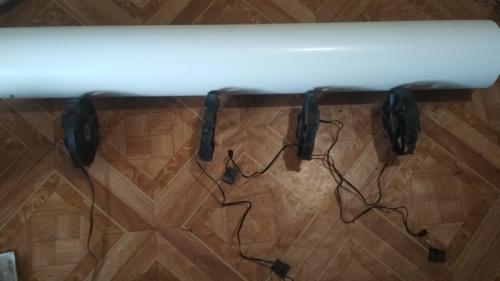

Итак, готовим кулеры, готовим трубы:

Так как я планировал сделать одну трубу - воздухозабором, а вторую - реактивной вытяжкой, собираем готовую конструкцию с обратным клапаном, и поочерёдно добавляем по одному кулеру, пока обратный клапан не будет открываться от потока воздуха в максимальное положение. Добавление кулеров в одну систему не увеличивает воздушный поток, но поднимает давление. В таком случае мы будем уверены в том, что система поднимает достаточное давление, для прокачивания заявленных 78-80 кубов воздуха. Расчет примерно такой: Сопротивление 1м трубы - около 15%, и обратного клапана - около 5%. Так как у нас 3м канала, и 1 клапан, нам необходимо поднять давление для номинальной работы на 50%, но опытным путём было установлено, что воздушное давление порывов с улицы - резко закрывают обратный клапан, что приводит к постоянным хлопаньям, что меня не устраивало. Было решено поднять давление на 200% (короч, 1 дополнительный кулер увеличивает давление где-то на 70-75%).

После того, как мы стали удовлетворены результатом, собираем реактивно-поточную трубу.

Размечаем примерное положение, и погнали)

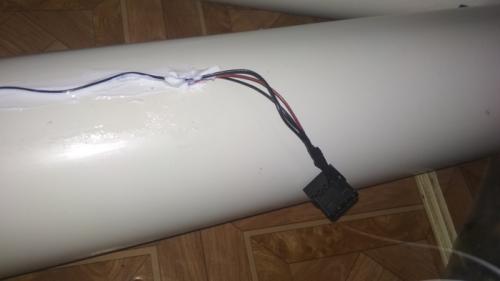

Каждый кулер аккуратно укрепляем любым герметиком (ну куда-ж без силикона), стараемся не заляпать внутреннюю поверхность корпуса и самое главное - лопасти.

Вот тут - из-за рукожопости появился небольшой цокот и вибрация. Разбор, чистка, и по новой сборка - проблему решила.

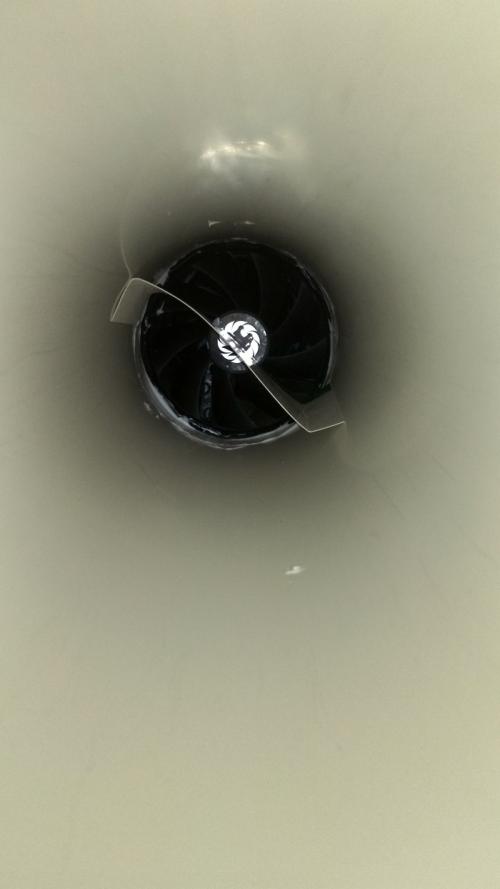

Первые два кулера (ближе к выходу), устанавливаются сразу один за другим, так как на них будет самая большая нагрузка от встречного потока воздуха с улицы.

Для двух других - устанавливаются продольные перегородки, для уменьшения завихрений внутри трубы, соответственно - для увеличения давления.

В процессе сборки - тестируем каждый установленный кулер на предмет цокота, биения, вибраций, или повышенного шума.

На видео явно слышен цокот от обмазанных герметиком лопастей одного из вентиляторов, что требует доработки. Звук "как от вертолёта", потому что ветер дует прямо на микрофон.

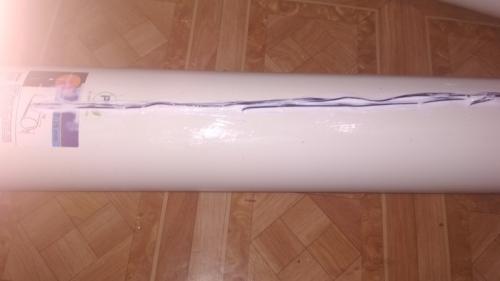

После устранения всех лишних шумов - придаём внешнему виду приемлемый вид, и собираем всё до кучи:

Инспекцию изделие прошло успешно)))

В процессе первых испытаний, уровень воздушного потока и уровня шума - весьма порадовал, но возникла проблема с забором воздуха из помещения, так как процесс "засасывания воздуха" происходит только в непосредственной близости от отверстия. Буду думать, как эту проблему решить.

Финальную установку, тесты и прочее - опубликую в следующем посте.

Источник: https://dom-na-vodah.ru/novosti/foto-sovety-kak-sdelat-ventilyaciyu-svoimi-rukami-kak-sdelat-ventilyaciyu-v-chastnom-dome

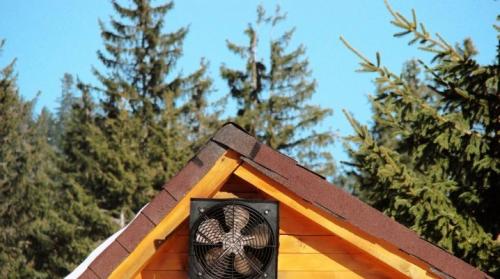

Как сделать вытяжку в частном доме. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

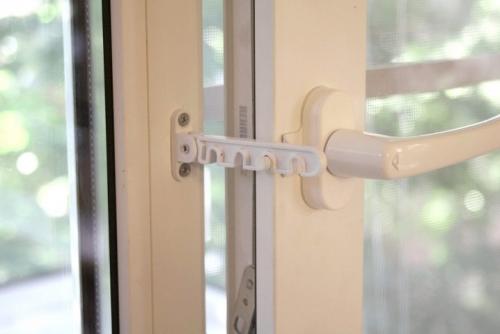

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

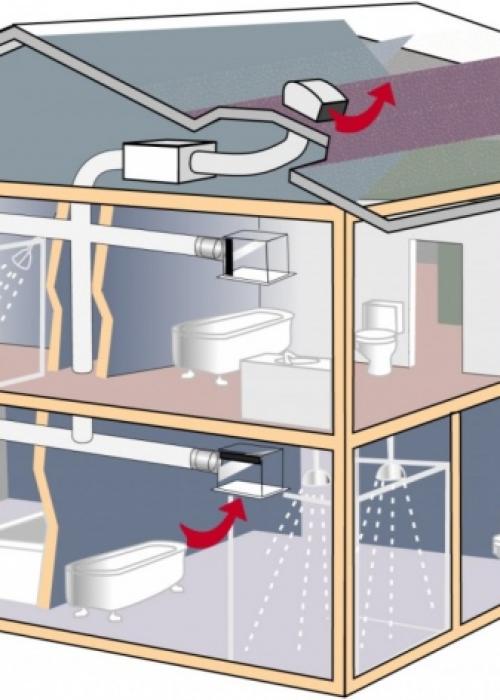

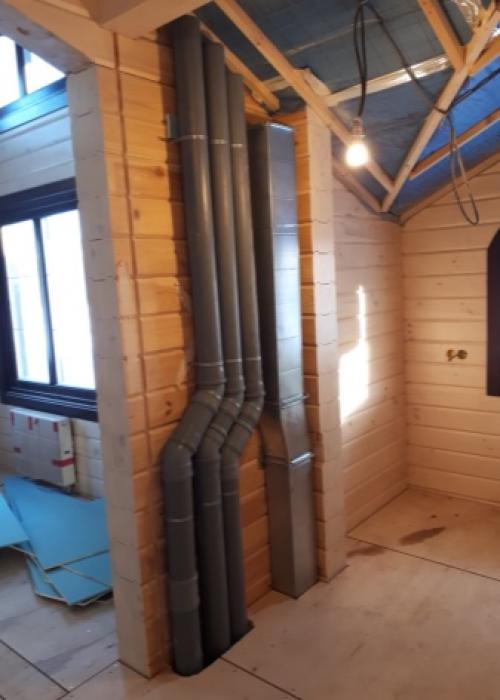

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Источник: https://dom-na-vodah.ru/stati/kak-pravilno-sdelat-estestvennuyu-ventilyaciyu-v-chastnom-dome-kak-ustroena-estestvennaya

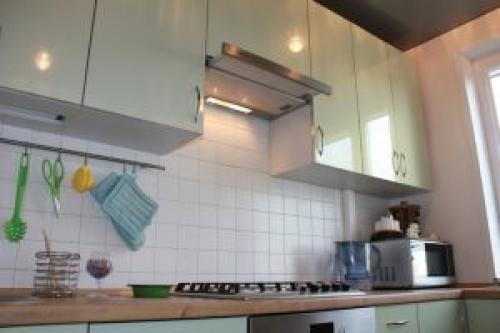

Как сделать вытяжку на кухне в частном доме через стену. Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье , а как правильно подобрать – в этой ). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

• строительный уровень;
• рулетка;
• перфоратор;
• набор отверток;
• лобзик;
• ножовка по металлу;
• герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

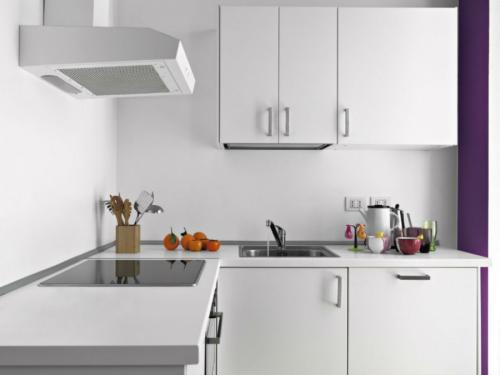

• подвесные;
• встраиваемые;
• купольные или каминные.

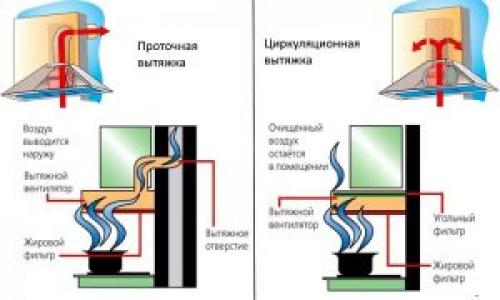

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции ( подробнее ), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

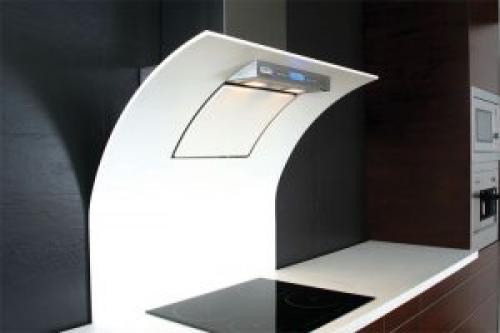

Встраиваемая техника  практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

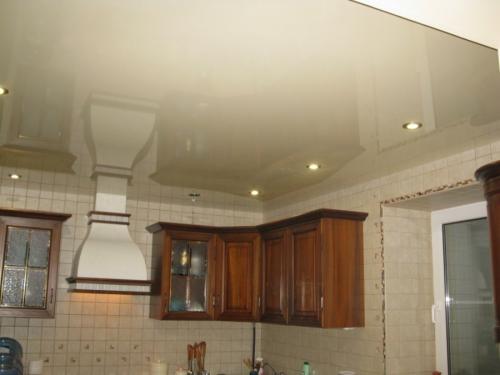

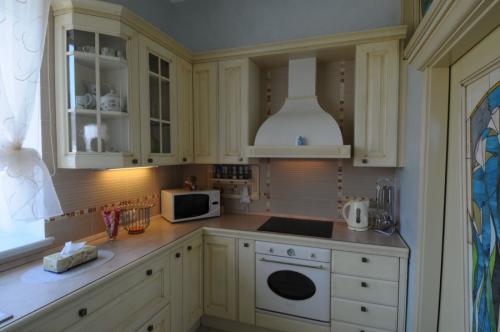

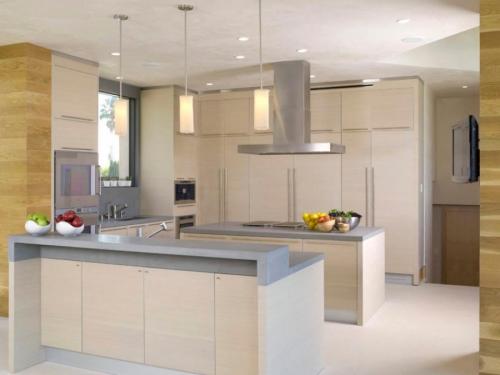

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

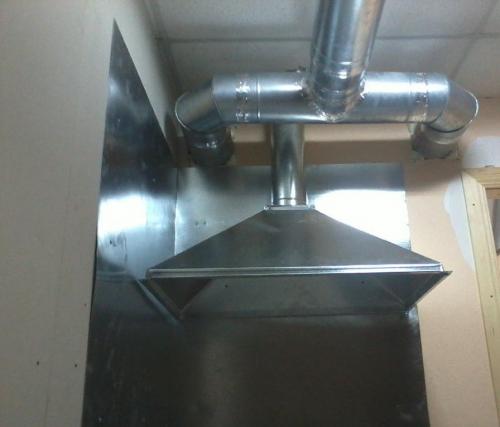

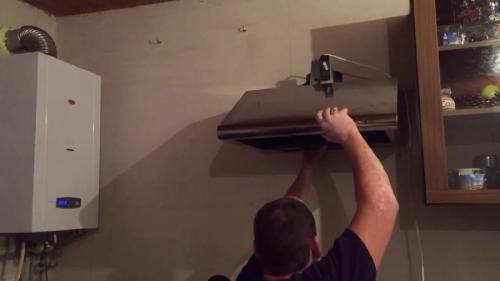

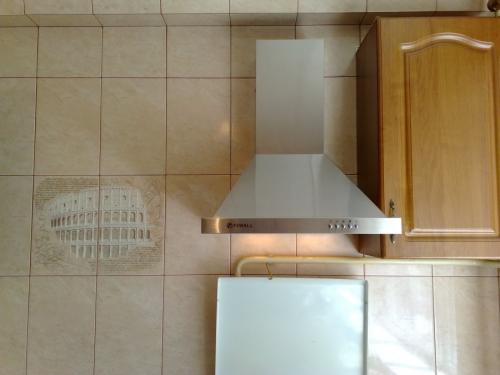

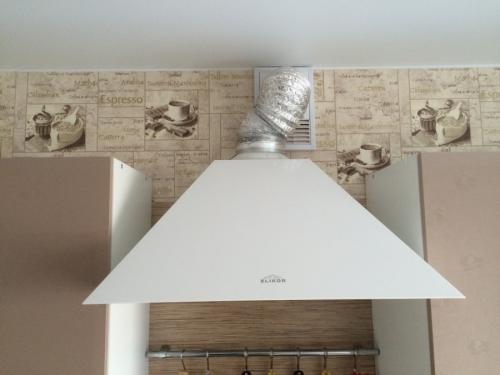

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

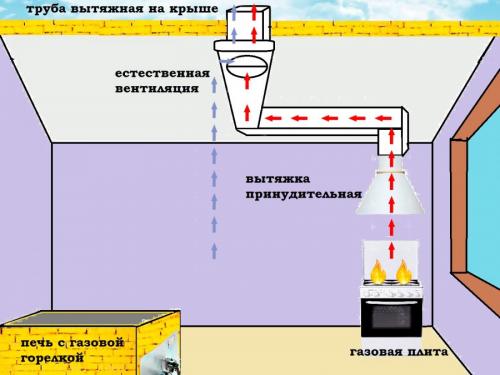

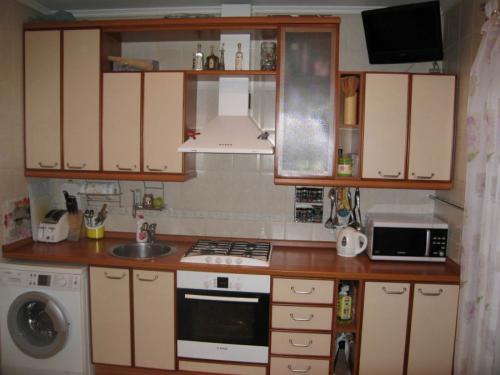

Как сделать вытяжку над газовой плитой своими руками. Вытяжка своими руками – грамотное проектирование, лучшие конструкции и правильная установка (110 фото)

Запахи в процессе приготовления пищи не всегда вызывают дискомфорт. Однако, они могут быть довольно устойчивы, малоприятны, пока не выветрятся естественным путем. Быстро избавить кухню от лишних запахов поможет специальное устройство, получившее название «вытяжка».

В процессе монтажа существующих моделей, которые можно приобрести на рынке, могут возникнуть различные проблемы. Самое простое, что может вызвать дискомфорт, непринятие – громоздкость, неподходящие к интерьеру кухни габариты. Поэтому многие не решаются установить себе такой агрегат.

Правильная установка сторонними мастерами может обойтись недешево. Поэтому важно понять, как сделать вытяжку своими руками, рассмотреть возможные варианты конструкции. Что может изрядно помочь сэкономить свои средства, избежать лишних покупок.

Общие сведения

Вытяжка – устройство, вытягивающее воздух из помещения в систему вентиляции дома. Устанавливается непосредственно над плитой. Для ее работы важна хорошая работа вентиляции помещения.

При ее низком уровне установка вытяжки определенного вида не имеет смысла. Понизится уровень ее эффективности. Также важно, чтобы постоянно поступал свежий воздух, помещение проветривалось.

Среди современных моделей, существующих на рынке, встречаются 2 группы вытяжек:

• Куполообразной формы, работающие за счет восходящей тяги (пассивные). Требовательны к качеству вентиляции дома;
• Вытяжки, имеющие электродвигатель в своей конструкции (активные). Способны работать при любой вентиляции, даже ее низком уровне.

При наличии свободного времени, отсутствии желания тратиться на приобретение кухонной вытяжки, можно изготовить ее собственными руками.

Особенности работы

Чтобы сделать что-то по-нормальному, нужно понимать, как это делается. Какие принципы лежат в основе работы. «Сердце» вытяжки – электродвигатель. И чем он мощнее, тем больше электроэнергии на него тратится, выше эффективность работы аппарата.  Также следует принять во внимание уровень шума. Чем мощнее двигатель – тем он выше.

Варочную поверхность, кухонную плиту освещают встроенные в конструкцию лампы. Бывают галогенные и светодиодные.

Подключается вытяжка с помощью штепсельного шнура длиною до двух метров. Придется использовать удлинитель, когда длины его будет не хватать до ближайшей розетки. Либо придется монтировать дополнительную сетевую точку для электропитания аппарата.

Для защиты двигателя, внутренней части от грязи, копоти, жира и улавливания неприятных запахов в конструкции имеется фильтр, установленный на передней части прибора. В недорогих моделях могут быть одноразовыми, требующими замены.

В более дорогих устройствах фильтры можно использовать дальше после тщательной чистки. Если этого не делать, то вытяжка будет плохо справляться со своими обязанностями, со временем может сломаться.

Позади двигателя могут устанавливаться фильтры угольного типа, способные очищать воздух. Их серьезный недостаток – требуют частой замены.

Вытяжки по принципу управления отличаются между собой. По функциональности – они сходны, ориентироваться стоит на собственные ощущения удобства.

На рассматриваемых фото можно увидеть, что управление вытяжкой располагается на видимой передней панели. Всего их 3 вида:

• Сенсорное;
• Кнопочное;
• Ползунковое.

В домашних условиях, понимая схему устройства и принцип работы, можно смонтировать вытяжку, используя для ее обшивки каркаса листы фанеры или гипсокартона.

Самодельная вытяжка для пайки. Комментарии (18) | Я собрал ( 0 ) | Подписаться

Для добавления Вашей сборки необходима

0

Naga

Можно ли тиристор поставить ку201л? Резисторы при этом пересчитывать не нужно?
А ещё вопрос по поводу фильтра: ватно-марлевого точно хватит? Может лучше заморочится и угольный фильтр поставить? Видел самодельные ставят, только не понятно как часто его менять нужно. С ув.

Ответить

0

Александр Найденов

Да тиристор пойдет такой в самый раз, резисторы особую роль не играют. Ватно марлевый в самый раз будет, угольный слишком уж плотный.
Чтоб не заморачиваться с фильтрами надо просто сделать трубу в которую будет все выдувать.

Ответить

0

viktor26

Проще все это устройство смонтировать в закрытый корпус который имеет отверстие, в которое можно вставить шланг, трубку, и т.п. и пусть эти пары летят в окно.
Давно видел на этом сайте подобную статью, только девайс был сделан из HDD. В целом неплохо.

Ответить

0

vlad41

Идея в целом хорошая. Китайцы продают аналогичные готовые вытяжки со сменными угольными фильтрами в комплекте. Так же ставится на стол возле паяльника и отфильтровывает все вредности. Если поискать, то можно найти в продаже угольные фильтры отдельно. Остаётся только доработать данную конструкцию для возможности установки фильтра. Но лично я поступил проще - купил готовую вытяжку с комплектом сменных фильтров. Надо сказать, что удовольствие не из дешевых, так что данную статью считаю актуальной. При наличии свободного времени и отсутствии свободных денежных средств - вполне приемлемое решение.

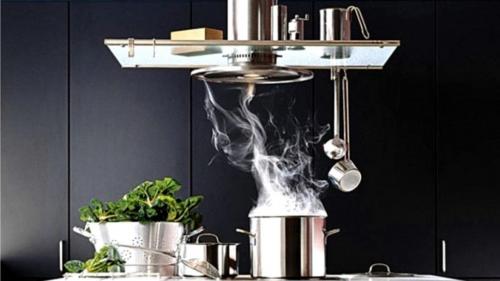

Простая вытяжка своими руками. Вытяжка для кухни своими руками

В процессе приготовления пищи газовой варочной плитой выделяются вредные, нежелательные продукты горения, отрицательно влияющие на организм человека. При длительном нахождении в помещении с повышенным содержанием канцерогенов резко снижается работоспособность, ухудшается самочувствие, повышается риск развития опасных заболеваний. Кухонная вытяжка является решением такой проблемы.

Для крупногабаритных квартир, ресторанов, столовых покупают стандартную заводскую технику и устанавливают ее. В маленьком помещении после ремонта или при смене дизайна можно смастерить вытяжку для кухни своими руками. При соблюдении описанных рекомендаций процесс самостоятельного изготовления не займет много времени, труда и средств.

Функции кухонной вытяжки

Каждый час в помещениях, используемых для приготовления пищи, должен происходить 10-кратный обмен воздуха, для осуществления которого выполняют следующее:

1. Помещение необходимо очищать от вредных примесей, образующихся в результате тепловой обработки продуктов.
2. Поверхность плиты тщательно обрабатывают моющими средствами.
3. Хозяин квартиры должен обязательно сделать вытяжку на кухне.

Кухонная конструкция выполняет следующие функции:

• защита потолка, стен и мебели от попадания копоти и жирной пыли;
• очистка и фильтрация воздуха;
• улавливание дыма, запаха, возникающих в результате горения;
• удаление испарений, исходящих от плиты;
• предотвращение распространения вредных канцерогенов в смежные комнаты.

Такое оборудование на кухне часто является элементом дизайна. Каркасы выполняют из дерева, стекла, гипсокартонных листов или фанеры в разных формах и с декором, что напрямую влияет на устройство кухонной вытяжки.

Схема кухонной вытяжки

Вытяжной механизм для кухни состоит из таких деталей:

1. Корпус.
2. Вентиляционный механизм.
3. Редуктор.
4. Прямоугольный воздуховод.
5. Орган управления.
6. Фильтры.
7. Соединители.
8. Колено прямоугольное.
9. Настенная пластина.

Электрическая схема состоит из следующих компонентов:

Кухонная вытяжка своими руками подразделяется на 2 типа:

1. Проточная. Устройство работает с отводом загрязненного воздуха. Воздуховод выводит его через вентиляционную систему из помещения на улицу. Такая установка характеризуется высокой производительностью и максимальной эффективностью.
2. Циркуляционная. Оборудование работает в режиме рециркуляции без подключения к вентиляционной системе. Процесс очистки осуществляется угольными фильтрами, находящимися в корпусе устройства, в котором уже очищенный воздух станет поступать обратно. Такой тип вытяжки менее производителен, но отличается быстрой и удобной установкой.

Стандартный размер короба для вытяжки купольного типа имеет такой вид:

• ширина – 50-90 см;
• длина – 50, 70, 90, 120 см;
• глубина – 50 см.

При определении параметров оборудования необходимо учитывать размеры плиты. Варочная поверхность не должна быть больше, чем поверхность вытяжного устройства.

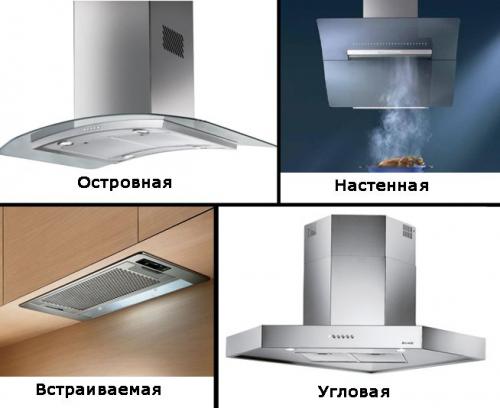

Виды креплений

По способу установки самодельная вытяжка для кухни подразделяется на 4 вида:

1. Настенная. Крепят к стене над плитой.
2. Угловая. Устанавливают в углу кухни.
3. Встраиваемая. Встраивают в навесной шкафчик над варочной поверхностью или в стол, расположенный возле нее, также выполняют монтаж изделия в декоративный каминный купол.
4. Островная. Крепится к потолку.

При креплении изделия учитывают следующее: расстояние между оборудованием и электрической плитой должно быть не менее 70 см, газовой – 80 см.

Выполняем расчет мощности

Для грамотного подхода к вопросу, как самому сделать вытяжку на кухне, необходимо особое внимание уделить расчетам производительности.

Мощность оборудования показывает объем воздушного потока, который пропускает механизм за 1 час работы. Ее рассчитывают по следующей формуле:

/t, где

• S – площадь кухни, в м²;
• H – высота потолка, в м;
• K1 – коэффициент минимального запаса, K1=1,3;

Мощность измеряется в м³/час.

Кухонная вытяжка своими руками чертежи. Технологический процесс

При использовании этого метода, важно уделить больше внимание измерительной части. Так как воздуховод, в большинстве случаев, маскируется в отдельную нишу, следует заранее представить, как и где она будет располагаться.

• Помещение кухни размечается: где будет проходить воздуховод, в каком месте будет сформирована вытяжка. Разумнее заранее начертить чертеж, который позволит в дальнейшем опираться на него при формировании жесткого каркаса.

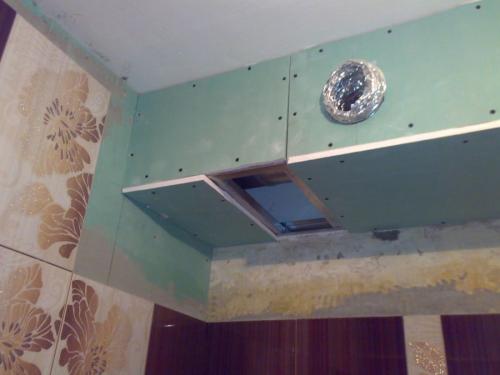

• Чтобы скрыть от глаз гофру, для нее формируют каркас. Для этого используют тонколистовой профиль. Замеряют длину и ширину маскировочного корпуса, по этим параметрам нарезают детали. Затем начинают сборку от вентканала, до места на будущей вытяжкой. Сегменты профиля крепятся к стене и между собой «клопами» или саморезами. Должна получиться каркасная ниша, в которую будет заложен воздуховод с последующей обшивкой гипсокартоном. Корпус из профиля должен иметь подходящую ширину, которая позволит поместить не только воздуховод, но и несколько слоев теплоизоляционного материала. При этом, расстояние от гофры до каркаса из металла должно быть примерно в 5 или более сантиметров.

• Под только что созданной нишей для вентиляционного рукава начинают собирать саму вытяжку. По нужным размерам вырезают детали для основного каркаса купола. Первый этап – формирование горловины. Сегменты металлических реек крепят к стене и между собой саморезами, создавая прямоугольник, в который будет повещен конец гофры. Далее делают трапециевидный короб. Он будет использоваться в роли купола, который собирает все пары, исходящие от приготовления пищи. По размеру нижняя его площадка должна соответствовать площади варочной панели. Это позволит вытяжке работать более продуктивно, даже без использования электрического вентилятора. При скреплении планок между собой, лучше всего пользоваться уровнем, чтобы конструкция получилась ровном. При этом, необходимо соблюдать расстояние в минимум 65 см от плиты, как того требуют правила пожарной безопасности.

• Чтобы усилить конструкцию, необходимо добавить к ней ребра жесткости. Сделать их можно из того же профиля. Они не позволят куполу деформироваться, даже если на него будет оказано физическое давление. Концы деталей обрезают так, чтобы у них оставалась только одна плоскость, которая будет нахлестываться на основной каркас с последующим креплением саморезами. Также для фиксации можно использовать кровельные клепки со специальными кусачками, если таковые имеются в доме.

• Воздуховод оборачивается изоляционным полотном, монтируется внутрь созданной потолочной ниши и заводится в необшитый короб из профиля с одного конца, а с другого крепится к вентиляционному каналу кухни. Заглубление гофры в каркас производится на уровень 15-25 см. Для крепления теплоизоляционного материала можно использовать широкие строительные хомуты из пластика. Клеить полотно к гофре нельзя, так как после высыхания она потеряет сою гибкость и может треснуть, сто приведет к разгерметизации воздуховодного канала и пары будут выходить в маскировочный корпус, а оттуда опять в кухню.

• Металлическая конструкция замеряется со всех сторон. По этим параметрам вырезаются гипсокартонные части. Делать это лучше острым ножом для коврового покрытия, если такой имеется. В нижней плоскости будущей вытяжки, которая будет располагаться перпендикулярно варочной панели, пропиливается широкое отверстие, через которое будет осуществляться забор воздуха. Эта деталь монтируется первой.

• Каждый сегмент из гипсокартона крепится к каркасу. В этом процессе важно не оставлять широких зазоров между стенками корпуса. Чем выше будет плотность их соединения, тем меньше потребуется шпатлевки. Также обшивается корпус, внутри которого размещена гофра. Крепление производится с помощью саморезов, а места для их вкручивания лучше разметить заранее, чтобы не промахнуться мимо профиля. Иначе будут лишнее отверстия, которые также придется маскировать.

• После сборки всех частей, самодельная вытяжка шпатлюется. Когда гипсовый состав высохнет, желательно обработать его мелкой абразивной шкуркой. После этого корпус можно красить. Если на куполе есть какие-либо неровности, или после шлифовки появились трещины, настоятельно рекомендуется очистить поверхности, затем предварительно их загрунтовать. После этого шпатлевка наносится еще один раз. Такой купол полностью высохнет в течение 48 часов, при условии хорошо проветриваемой кухни.

Важно! При использовании данной инструкции, особое внимание следует уделить изначальной разметке, чтобы в дальнейшем не переделывать всю конструкцию и не тратить зря материал.

Вытяжки из подручных материалов. Поделиться 15 2007-12-09 23:10:58

• Генералиссимус!
• Откуда: Россия Москва
• Приглашений: 0
• Сообщений: 608
• Уважение:
• Позитив:
• Возраст: 43
• Провел на форуме:
  Не определено
• Последний визит:

  Ну хорошо, а как ты собираешся работать с реактивами, с помощю такой вытяжки? Или это только для хранения оных? Тогда нафиг надо такую вытяжку! Мне нужна вытяжка(вытяжнй шкаф)о при помощи которой я смогу проводить реакции и соответствкнно их контролировать, тоесть нужна прозрачная передняя панель, освещение внутри, и доступ к колбам с реагентами, допустим через круглые отверстия для рук с перчатками.
  Иначе это дурь какая то.

  Обьясняю, для чего нужна вытяжка мне ,
  1) Во время прводения реакций, гофра надеваеться на колбу, и тянет так чудесно, что никакого запаха нет. Я с ней выпаривал даже серку, а она летит даже через стекло, причем тут хранение реактивов, девайс просто закреплен на шкафу.
  2) Я жгу с ней составы, нахуя шкаф какое стекло, как ты через стекло поджигать их будеш?
  Я тупо вытягиваю гофру на растояние ,какое мне нужно от стола и поджигаю (например звездку) и она чудесно затягивает весь дым.
  Девайс, который ты имееш ввиду, так из подручных средств не , я пишу про вытяжку ,а не про вытяжной шкаф.
  Короче кому как, а я не обламываюсь, с тех пор как я ее сделал, никакого дыма и никакой вони.

  И повторюсь, тяга хорошая и поэтому мне не надо никаких вытяжных шкафов(учитывая то, что у мнея самый дешевый мотор стоит сколько ват не помню , по деньгам (150р) есть и 400, так что ……..
