газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

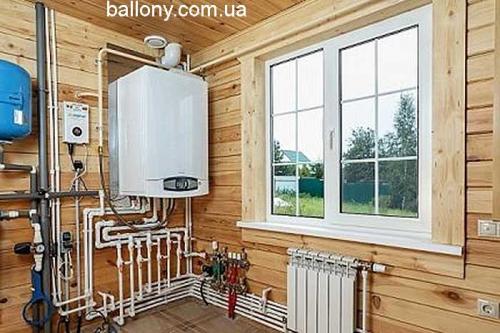

Оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Вентиляция в котельной частного дома своими руками. Требования

Если сила газового аппарата превосходит 30 кВт, для его монтажа применяется обособленное строение или помещение.

Модели с мощью более 150 кВт размещаются в котельных.

Версии до 30 кВт ставятся на кухнях, в коридорах и комнатах.

Критерии вентиляции в котельной с газовым котлом для частного дома систематизированы в данной таблице:

Это основные требования по СНиП по вытяжке для газового котла в частном доме. Также следует учитывать и разрешённые зоны для сотворения котельных:

• пристроенные сооружения,
• отдельные боксы,
• чердаки,
• цоколи,
• подвалы.

Последние два пункта позволены для аппаратов на сжиженном горючем.

Требования к вытяжке для настенного газового котла в частном доме более лояльные. Ведь мощность таких аппаратов не более 30 кВт. Их можно монтировать на кухнях и в ванных.

Сами требования таковы:

Источник: https://proremont-dom.ru/stati/ventilyaciya-v-kotelnoy-v-chastnom-dome-trebovaniya

Вентиляция в котельной частного дома снип. Общие требования к котельным

Топочные и котельные можно организовывать в помещениях с высотой потолка от 2 м. Бытовые помещения с газовым оборудованием открытого типа должны иметь хотя бы одно окно площадью от 0,25 м². В топочных с газо-нагревательным оборудованием с герметичной камерой сгорания это окно может отсутствовать (п. 9.37 СНБ 4.03.01-98).

При выборе места для размещения газовых устройств нужно смотреть на их мощность. От мощности зависит минимально допустимый объем топочной (данные указаны в таблице ниже).

Все основные требования к вытяжным системам отражены в СНиП (II-35-76, 2.04-05). К этим требованиям относятся:

• наличие отдельной воздуховодной трассы в вентиляционной системе;
• герметичность вентиляционных каналов (причем все швы должны быть обработаны герметиками, которые способны сохранять свои изолирующие свойства при высоких температурных значениях);
• конструирование воздушного канала в потолке котельной;
• наличие гильз в стене для размещения самогои осуществления его технического обслуживания;
• размещение очистительного канала на 25-35 см ниже другого;
• использование для отделки пола и стен в помещении только огнестойких и негорючих материалов (для этого можно брать несгораемые плиты с пределом огнестойкости от ¾ часа).

По нормативам к дымоходу можно подключить не более двух газовых приборов. Если на выходе из труб используются горючие материалы, их нужно качественно изолировать. Между внешней стеной и местом окончания дымохода должно оставаться расстояние больше 30 см.

Точная ширина отступки в помещении с установленным газовым оборудованием зависит от толщины стенок дымохода и материала, из которого сделана стена газовой котельной

Труба должна находиться над поверхностью пола внутри помещения на высоте не менее 25-50 см, но нужно смотреть высоту снежного покрова в районе проектирования котельной. Для этого можно применить СНиП 41-01-2003.

В пункте 7.3.2 сказано, что низ отверстия для приемной трубы с внешней стороны здания должен быть размещен на высоте более 1 м от уровня устойчивого снежного покрова, характерного для этого региона по данным гидрометеостанций.

Чистый воздух в котельную может поступать с улицы и из другого помещения через вентиляционную решетку двери или через зазор между полом и дверьми с живым сечением от 0,02 м²(п. 9.38 СНБ 4.03.01-98).

Если площадь сечения решетки будет чрезвычайно маленькой, придется устанавливать приточные вентиляторы, чтобы нормализировать воздухообмен помещения.

Слишком маленькие приточные решетки могут привести к перегреву газовой котельной и поломке автоматизированного оборудования в теплое время года, когда топочная практически не используется

Подача воздуха может производиться и снаружи, и изнутри объекта. Но при этом в качестве смежного помещения не может выступать жилая комната.

Лучше делать два воздуховода, которые выходят по отдельности на улицу: отверстие на потолке в перекрытии с диффузором и решетка для притока у пола. Приточная решетка устанавливается внизу стены или двери и обычно имеет наклонные регулируемые жалюзи, за счет которых дождь и снег не попадают внутрь помещения.

Рядом с решеткой вентиляционной системы в помещении с газовым оборудованием не должны проходить трубы холодного водоснабжения и дренажи. Это может нарушить терморегуляцию комнаты

Частично это требование отражено в п. 8.4.2 СП 31-1-06-2002. В документе говорится о помещении теплогенератора, но оно по техническим характеристикам схоже с газовой котельной, поэтому на этот норматив стоит обратить внимание. В нем указывается то, что для аппаратуры с мощностью от 30 кВт воздух должен подаваться только снаружи.

Воздуховоды, выведенные в дом, опасны: в случае утечки газа вредные вещества могут попасть в жилые помещения, хотя подобная схема вентиляции разрешена нормативами. Но и в том, и в другом случае объем поступающего воздуха должен быть равен объему выходящего. Это условие необходимо для профилактики перепадов давления.

Однако в некоторых случаях допускается организация воздухообмена с преобладанием чистого воздуха в общем балансе. Это характерно дляи топочных, смежных с жилыми помещениями. При этом в газовой котельной нужно создать отрицательный баланс, чтобы предупредить проникновение углекислого газа в другие комнаты.

Вентиляция в котельной с твердотопливным котлом. Требования к котельной (топочной) для твердотопливного котла (на дровах ,угле, пеллетах)

При проектировании и монтаже отопительного оборудования необходимо строго руководствоваться требованиями строительных норм и правил к помещениям котельных и топочных. От этого зависит ваше спокойствие или даже жизнь. Строительные нормы для котельной готовились не один год методом проб и ошибок, пожаров и заливов. Все котлы на твердом топливе (твёрдотопливные), можно устанавливать только в отдельных технических помещениях – топочных (для котлов большой мощности — в котельных). Ещё до устройства системы отопления на дровах или угле нужно позаботиться о том, как построить котельную (топочную) для дома. Требования к котельной для котлов на твердом топливе (твёрдотопливных котлов) влияют на строительные решения ещё до проектирования системы отопления, во время постройки дома, вот некоторые из них:

• Объем котельной от 15 м 3 + 0,2 м 3 на каждый 1 кВт мощности котла, но не менее 7 м².
• Естественно, что помещение для котельной должно быть нежилым и отдельное с одним входом.
• Необходимо окно для естественного освещения из расчета 0,03 м 2 остекления на 1 м 3 котельной или топочной.

Если нельзя сделать естественное освещение, котельная должна иметь электрическое освещение с освещенностью по СНиП II-4-79 «Естественное и искусственное освещение». Дополнительно должно быть аварийное электрическое освещение.

• Пристройка котельной должна размещаться у глухой части стены здания с расстоянием по горизонтали и вертикали от оконных и дверных проемов не менее 1 м.
• Стена пристройки не должна быть связана со стеной жилого здания, эти стены должны иметь разные фундаменты.
• Стены и пол котельной должны быть достаточно огнестойкими. Котельная отделяется от соседних помещений несгораемыми перекрытиями и стенами с пределом огнестойкости не менее 0,75 ч, а значит, стены оставляют кирпичными, или облицовывают керамической плиткой, в крайнем случае, покрывают слоем минеральной штукатурки.
• Если котельная на первом, в цокольном или подвальном этаже она должна иметь выход непосредственно наружу при этом двери не должны иметь запоров и не запираться во время работы котельной. Ширина дверей входа в котельную должна быть не менее 80 см. Обязательно установить противопожарную металлическую дверь с пределом огнестойкости 0,6 ч, если дополнительный вход в котельную ведёт в дом. Дверь из котельной в дом должна быть на пружине и открываться в котельную. Стены и двери газонепроницаемы (герметичны). Дверь должна открываться наружу.
• Высота потолка в котельной для твердотопливных котлов, должна быть не менее 2,5 м.
• Устройство помещений и чердачных перекрытий над котлами в жилом доме не допускается.
• Минимальное расстояние от передней части котла (от места закладки дров) до стены 2 м.
• Естественно, что должно оставаться свободное место вокруг котла для свободного доступа, осмотра и очистки камеры сгорания и дымовых каналов от золы и сажи. Ширина прохода между котлами, или между котлом и стеной котельной – более 1 м. Ширина прохода между выступающими частями котлов и выступающими частями здания – более 0,7 м.
• Также обязательно учесть требования выдержки расстояний до котла от производителя этих котлов (производитель обычно учитывает также удобство монтажа,чистки, эксплуатации и ремонта своих котлов.
• Периодически остатки сгорания топлива (дров, угля, пеллет, топливных брекетов) — золу и шлак, выгребают из топки, заливают водой и выносят из котельной.
• Обычно котёл отбирает воздух из помещения, а не с улицы, поэтому воздух в котельной предназначен для горения, и не должен содержать пыль, химически активные или горючие материалы с сильным запахом (пары растворителей, лаков, красок). В работающей котельной недопустимо появление пыли. Пыль приводит к отложению сажи в теплообменнике и снижает КПД твёрдотопливного котла.

Источник: https://proremont-dom.ru/stati/ventilyaciya-v-kotelnoy-v-chastnom-dome-trebovaniya

Вентиляция котельной через стену. Критерии и нормативы

Существуют свои нормы вентиляции для газового котла и помещения с ним. Имеет значение тип отсек сгорания аппарата – закрытый или открытый.

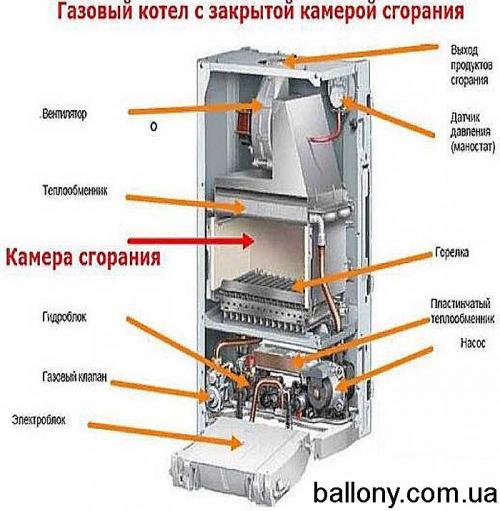

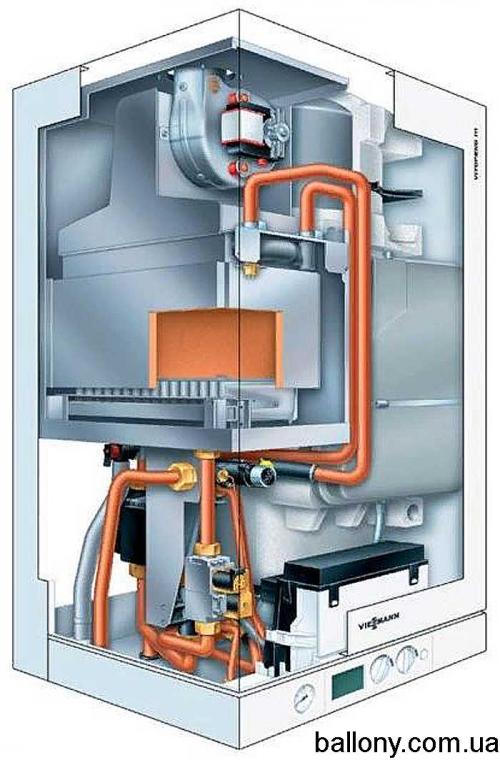

Котлы с закрытой камерой сгорания должны оснащаться коаксиальным каналом. По нему синхронно идут два процесса: в горелку проникает воздух с улицы, и устраняются результаты горения.

Вентиляция в помещении с газовым котлом монтируется с учётом таких критериев:

1. Максимальное число единиц газовой техники для подключения к дымоходу – 2. При этом не имеет значения их удалённость и позиция.
2. Продукты горения проникают в дымоходы на дистанции минимум 50 см на различные уровни. При подаче только с одного уровня в дымоотвод ставится рассечка, имеющая высоту от 50 см.
3. Абсолютная герметичность все вентиляционной системы. Должна исключаться даже минимальная утечка горючего и копоти.
4. Швы на участках соединений дымоотводов покрываются термостойким герметиком.
5. Все элементы системы оснащаются термоизоляцией. Это ключевая мера против возгорания.
6. Вентиляция оборудуется та, чтобы образовывался отток в трёхкратном воздухообмене, шла подача с одним оттоком, и добавлялся воздушный объём для горения.

Для аппаратов с открытой камерой сгорания основные критерии отражены в СниП 2.04. 05-91. Если их мощность не превосходит 30 кВт, их можно монтировать на кухне, только там должна отсутствовать плита.

А модели с закрытым отсеком в этих помещениях использовать позволяется.

Если мощность аппарата свыше 30 кВт, для него создаётся отдельная пристройка – котельная. К ней предъявляются следующие требования:

1. Наличие двух вариантов воздухообмена: принудительного и естественного.
2. Площадь – минимум 15 кв.м.
3. Наименьшая высота потолков – 2,4 м. По нормам это показатель 6 м. но если он меньше, применяется поправочное значение 0,25 на каждый метр вниз.
4. На 1 куб.м окна по площади достигают 300 кв.см.
5. Наличие отдельного входа. В пристройке можно устроить дверь, ведущую в жилой сектор.
6. Участок монтажа оборудования покрывается негорючими материалами, например листами из металла или асбокартона.
7. Если монтируется техника с открытой горелкой, минимальная длина дымоотвода составляет 4 м, количество поворотов в углах – не более 3. Это важно условие для образования тяги.

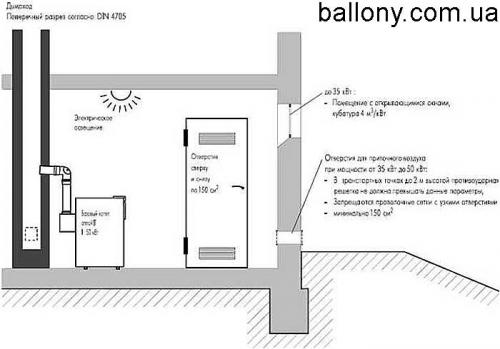

Схематически вентиляцию в котельной отображают так:

Канала для воздушной циркуляции нужно создавать ещё на стадии строительства. Их минимальный диаметр – 20 см. После финальных расчётов можно монтировать вентиляторы и небольшие решётки с переходными гильзами.

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь .

Схема размещения элементов вентиляции и окон в котельной

Расход воздуха равняется объему поступающего. Это важно для принудительной конвекции. Иначе будет создаваться избыточное или пониженное давление в помещении.

Для твердотопливного котла

Особенность работы твердотопливного теплоснабжения заключается в периодическом попадании продуктов сгорания в помещение. Это происходит во время загрузки топлива, чистки от золы. Поэтому для отопления с твердотопливным котлом увеличивают кратность обмена воздуха на 10-15 % по сравнению с работающим на газе.

Что следует учитывать:

• Выходной канала циркуляции устанавливается вертикально в потолке над зоной образования сажи.
• Минимальное расстояние между ним и дымоходом – 0,5 м.
• Защита от обратной тяги в дымоходе. Необходимо периодически чистить его от сажи, проверять целостность.

Для искусственной конвекции воздуха устанавливают стандартные вентиляторы . Их мощность обеспечивает приток, равный сумме расхода вытяжного канала и дымохода.

Длина вертикального элемента для конвекционного движения воздушных масс должна быть не менее 3 метра. Входной патрубок находится над топкой и зольником.
