Стропильная система двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами

Стропильная система двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами

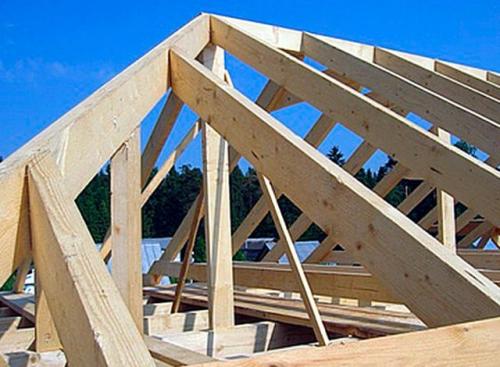

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

• Мауэрлат . Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
• Стропила . Из таких элементов создается вся конструкция (прочитайте также: " Как устроена конструкция стропильной системы, какую лучше выбрать "). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
• Затяжка . Данная деталь служит для сцепления стропил и обеспечения их жесткости.
• Прогоны . В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
• Стойка для стропил . Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
• Подкосы . Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
• Лежень . На него опирается стойка для стропил, а также крепятся подкосы.

Стропильная система чертеж. Двускатная крыша (разновидности стропильной системы)

Существует 3 вида двухскатных крыш:

• наклонные стропила;
• висячие стропила;
• комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

Понизить уровень сопротивления можно при помощи затяжки, формирующей треугольник у основания из металла или дерева. Роль затяжек обычно берут на себя балки перекрытия. Их применяют в качестве конструкций чердачного этажа.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

• Уровень осадков в данном регионе;
• Материальные возможности хозяина дома;
• Применяемый кровельный материал (мягкая черепица или керамическая);
• Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
• Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов. Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.

Стропильная система четырехскатной крыши. Сравнительная характеристика видов каркаса: шатрового и вальмового

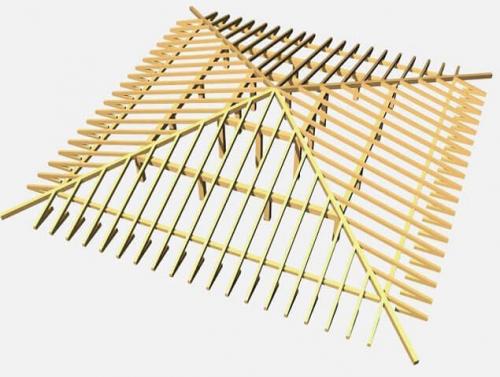

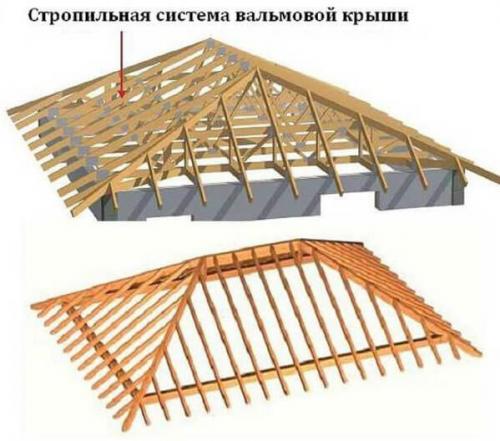

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Стропиловка двускатной крыши. Установка стропил двускатной крыши своими руками

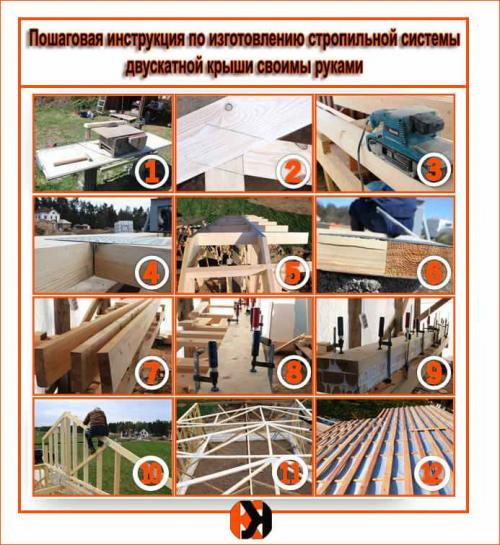

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

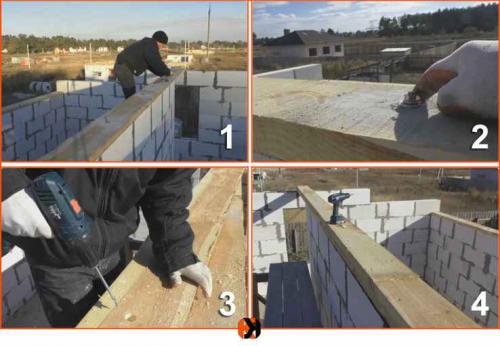

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

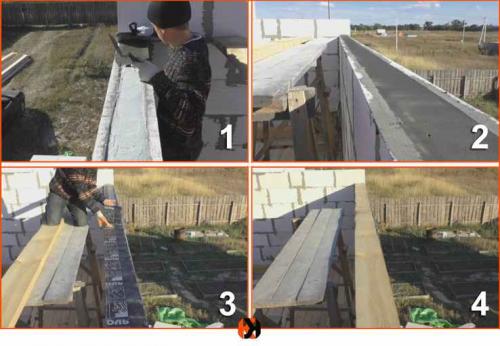

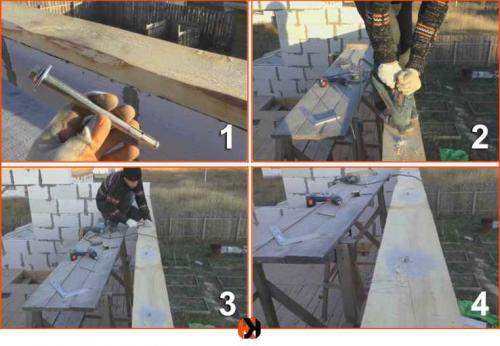

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов .

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

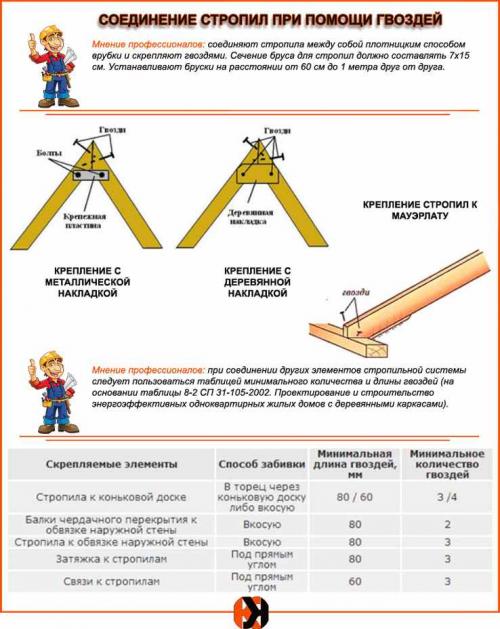

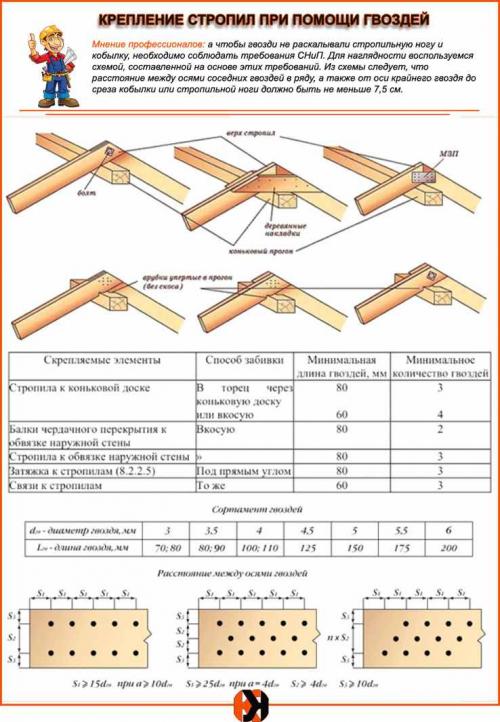

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

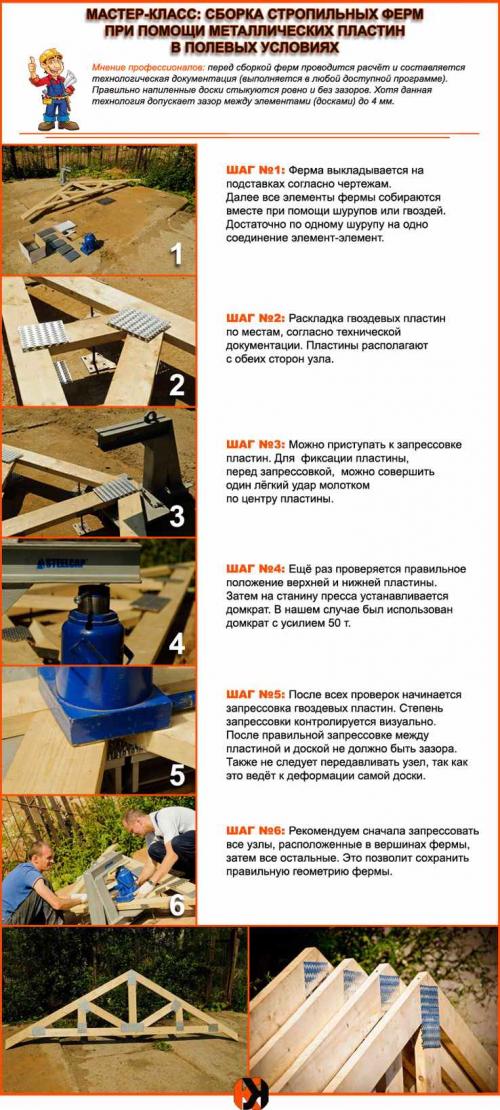

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина . Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

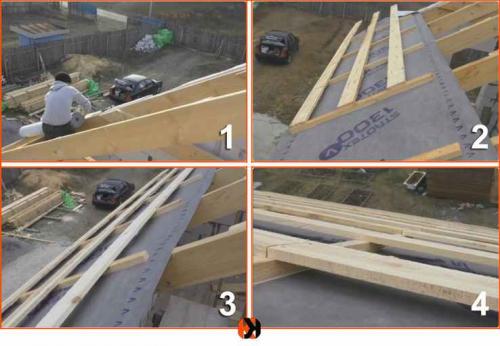

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ . Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Стропильная система расчет. Расчет деревянных стропил крыши

Чтобы рассчитать не только количество, но и прочность деревянных стропил для крыши воспользуйтесь данным калькулятором.

Для того чтобы провести расчет необходимо ввести параметры в определенные ячейки, которые находятся в окошке слева «Исходные данные», и соответственно получить результат в окошке «Результат» справа.

Для определения условий эксплуатации стропил, вам нужно ввести такие значения как: длина и высота стропил, шаг, и срок службы стропил.

Определить характеристики стропилин вам поможет расчет с введением таких параметров: материал, ширина и высота стропилины, а также сорт древесины и пропитка.

Нагрузка на стропилины рассчитывается по таким параметрам: нормативная нагрузка, расчетная нагрузка, и коэффициент.

Если у вас какой-то параметр идет дробным числом, не бойтесь его вводить, формула запрограммированная под расчет с легкостью и точностью рассчитает все необходимое.

Калькулятор расчета деревянных стропил крыши

Инструкция к калькуляторуИсходные данныеУсловия эксплуатации:Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать.Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.Характеристики стропилин:Для справки, стропилина — это одна из досок стропил.Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.Ширина (B) и высота (D) — размеры сечения стропилины.Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.Нагрузка:По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн) и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).РезультатДлины (L1 и L2) — расчетные длины стропилин.Углы наклона (P, P1 и P2) — углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.Реакции (VA, VB и VC) — реакции, возникающие на опорах.Усилия (NA, NC, ND и NE) — усилия, возникающие в затяжке.Гибкость стропилины — параметр необходимый для расчета стропил на сжатие.Расчет по прочности:Gстропил. — напряжение, возникающее в стропилах.Rтреб — требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.Запас — в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.

Стропильная система мансардной крыши. Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5 — 2, 7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

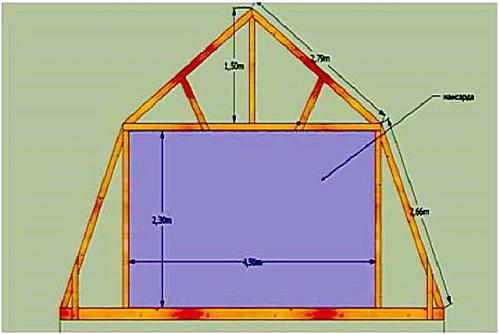

Возможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

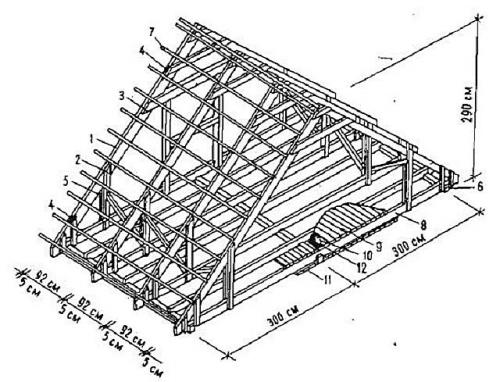

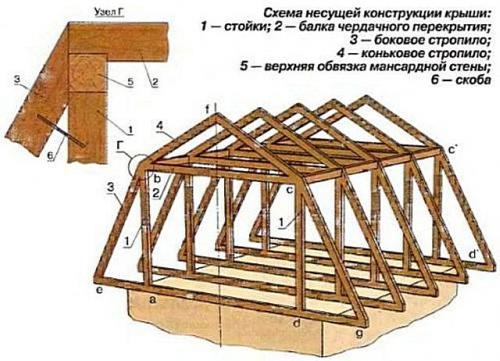

Основные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек , а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элеме нт дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды —   ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Видео СТРОПИЛЬНАЯ СИСТЕМА КРЫШИ. ОБЩИЕ ПРИНЦИПЫ ВЫБОРА
