Работа в программе StairCon 5.6

Рассмотрим основные этапы проектирования лестниц при помощи программы StairCon:

Создание нового проекта  начинается с заполнения основной информации о заказчике, определении сроков выполнения работ, выставлении иных дополнительных параметров. Далее задается количество этажей объекта, выбирается название этажа, выставляется высота, толщина потолка, пола и выбираются их текстуры.

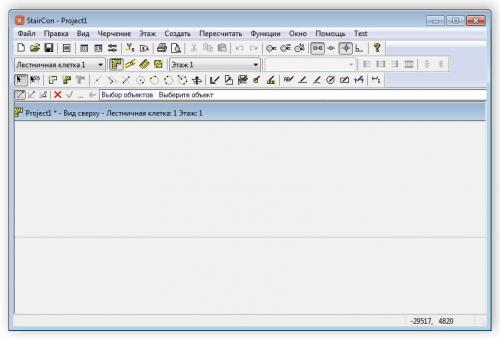

Рабочая область программы разделена на несколько частей с инструментами. Для черчения в интерфейсе отведено множество полезных инструментов и функций. Для создания объектов отделена отдельная часть на рабочей области, где каждый инструмент отмечен своим значком.

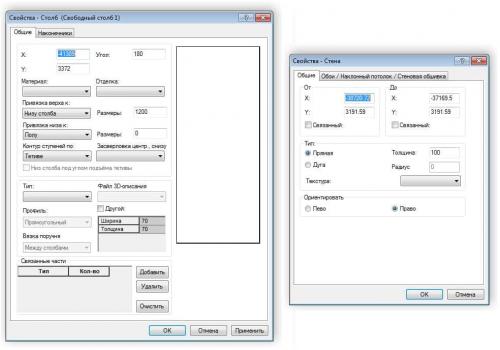

Помимо лестниц в программу добавлены несколько типов объектов: междуэтажный проем, столб, стена, помост.

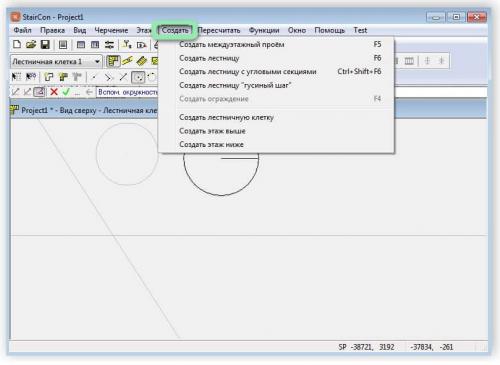

Для добавления дополнительных этажей или лестниц необходимо воспользоваться горячими клавишами или выбрать пункт во вкладке меню «Создать».

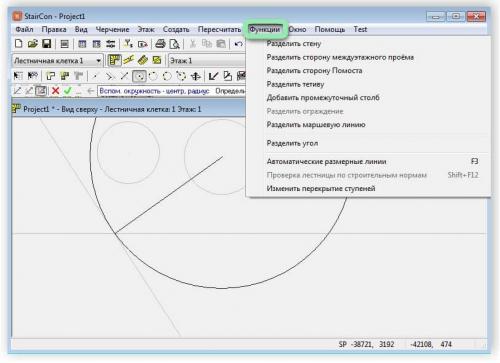

Дополнительные функции в пункте  меню «Функции» позволяют разделить стену, межэтажный проем, помост, тетиву, маршевую линию или угол. Кроме этого присутствует возможность добавления промежуточных столбов и автоматических размерных линий.

Инструкция по установке программы StairCon 5.6

Стандартная процедура установки программы, скаченной из сторонних источников для ознакомительных целей:

1. При загрузке дистрибутива со сторонних источников папка «Ok» скорее всего будет будет заблокирована антивирусом. Для дальнейшей установки ее необходимо восстановить из хранилища и прописать в исключениях антивируса (то же самое нужно будет сделать в пункте 3).
2. Устанавливаем StairConSetup_5.60.0.5607.exe.
3. Копируем в папку с установленной программой (по умолчанию в: C:\Program Files (или Program Files(x86))\Consultec\StairCon) файл StairCon.exe из папки «Ok» и заменяем существующий там файл .
4. Копируем файлы и папки из папки RUS 5.6 в папку с установленной программой (по умолчанию: C:\Program Files (или Program Files(x86))\Consultec\StairCon).
5. Запускаем программу.
6. Для перехода на русский язык заходим в верхнее меню: File-Settings…-Basic-Program language-ставим «rus».
7. Перезапускаем программу для применения изменений.

При установке и запуске программы, могут возникнуть проблемы с файлом StairCon.exe из папки «Ok». Антивирусы не пропустят его. С более ранней версией программы StairCon 3.4 при установке и работе проблем не возникнет.

Инструкция по установке программы StairCon 3.4

Стандартная процедура установки программы, скаченной из сторонних источников для ознакомительных целей:

• Устанавливаем StairConSetup340.
• Crack.exe распаковываем в папку с установленной программой (по умолчанию в: C:\Program Files (или Program Files(x86))\Consultec\StairCon).
• Запускаем Crack.exe
• Удаляем файл С:\WINDOWS\system32\sx32w.dll (в WINDOWS 7 данный файл отсутствует).
• Запускаем программу (появятся сообщения «Не найден элемент в данном семействе!») Жмем «ОК» (несколько раз, пока не исчезнут) .
• Для перехода на русский язык заходим в верхнее меню: File — Setting — Basik — Program language file, выбираем staircontext_rus.dat, нажимаем «ОК»
• Перезапускаем программу для применения изменений.

Связанные вопросы и ответы:

Что такое программа для расчета крыльца из металла

В поле калькулятора требуется ввести точные параметры будущего крылечка. Главные из них – его длина и ширина, а также количество ступенек. После выбора дополнительных деталей, конструктивных особенностей и цветовых решений система сделает расчет крыльца в режиме онлайн.

Профиль и металлокаркас

Сначала выберите тип профиля, который поставляется на наше производство оцинкованным, толщиной 2 и 3 мм. Оцинковка способствует защите металла от влажности. Затем приступайте к подбору цвета металлического каркаса, в каталоге представлены черный, белый, серый и коричневый цвета. Мы специально выбрали традиционную палитру оттенков, чтобы каждый заказчик смог сделать не только расчет ступеней и других деталей крыльца, но и подобрать его цвет.

Выбираем ступени

Когда общий вид крыльца начинает вырисовываться, пора приступить к подсчету ступеней: их может быть от одной до семи. Количество ступеней зависит от высоты фундамента и уровня, на котором расположена входная дверь. Рекомендуем пригласить для уточнения деталей нашего мастера. Он посоветует, какой размер ступеней оптимален для вашего дома, тогда можно точно определить конфигурацию будущей пристройки.

Приблизительно вы можете спроектировать ступени самостоятельно, руководствуясь строительными нормами. СНИПы предписывают ширину ступеньки от 14 до 20 см. Оптимальный вариант: 16–18 см, рекомендуется обязательно учитывать нормы, если в доме будут жить люди старшего поколения и дети.

Ступеньки бывают пустотелые и полнотелые, с носиком и без носика. Пустотелые ступени легче и дешевле полнотелых конструкций, носик обеспечивает безопасность подъема и устойчивость ноги на ступени.

Террасная доска

Калькулятор расчета вашего крыльца предлагает выбрать цвет террасной доски: серая, коричневая, венге и графит. Наш выбор не случайно пал на этот тип отделочного материала. Древесно-полимерный композит (ДПК) сочетает прочность дерева и гибкость пластика. ДПК относится к экологически чистым материалам, доска красиво смотрится, имеет рифленую поверхность, поэтому совершенно безопасна.

Перила и боковины

Необходимые детали крылечка, которые делают его законченной, цельной конструкцией. Перила можно выбрать из стального профиля, это наиболее экономичный вариант. Элегантно выглядят перила, полностью отделанные ДПК, или комбинированные с профилем. Бывают конструкции без перил, к примеру одно- или двухступенчатые лестницы.

Крыльцо можно зашить боковинами полностью, а можно справа или слева. Боковины подбираются в зависимости от конструкции пристройки. Боковины часто нужны для обустройства подсобки в крылечке, где можно хранить сезонные вещи и садовый инвентарь.

Какие функции должна иметь программа для расчета крыльца из металла

Технологии не стоят на месте и сегодня можно найти специальные компьютерные программы для проектирования лестниц. Они легко решают задачи моделирования конструкций любой сложности. С помощью таких программ можно не только сделать проект инженерной конструкции, но и увидеть постройку в 3D-изображении . Сейчас программы для проектирования настолько усовершенствованы, что воспользоваться ими может не только профессиональный дизайнер, но и обычный пользователь. Пользоваться программами можно как онлайн, так и скачать и установить их на компьютер.

Самыми популярными для скачивания программами на сегодняшний день являются следующие.

1. Consultec Staircon . Одна из самых известных программ для проектирования лестниц. Системные требования минимальны. Языки интерфейса английский и русский. Программа предназначена для проектирования, контроля изготовления, составления сметы. Поможет подобрать оптимальные материалы для определенных конструкций. Присутствует 3D-визуализация проекта. Проста в использовании, позволяет быстро отредактировать проект. Очень широкий выбор конструкционных деталей, можно сделать лестницу на любой вкус. Программа имеет четкую и понятную структуру, легкое руководство и помощь в проектировании. Она была разработана специально для промышленности, которая специализируется на изготовлении лестниц. Для изготовления проекта потребуется лишь несколько параметров размеры рассчитываются автоматически в различных режимах. На чертежах их можно изменять и дополнять.
2. StairDesigner . Это универсальна программа для проектирования лестниц. В ней возможен просмотр 2D и 3D-изображения. С ее помощью можно проектировать лестницы не только для жилых помещений, но и для промышленных зданий. Проектирование включает использование всех составляющих: перила, ступеньки, косоуры, балясины и другие. Проект составляет с учетом материалов и их свойств. В этой программе можно спроектировать изделие любого типа, от простой прямой до винтовой. Также можно создать лестницу нестандартной формы. Программа учитывает все строительные нормы. Также есть функции оптимизации формы лестницы, ступенек, перил. Опции контроля позволяют следить за тем, чтобы ступеньки не были слишком крутыми или маленькими, занимали большую площадь или располагались под большим углом. Таким образом, проектируя лестницу в этой программе можно быть уверенным в удобстве ее использования. На любом этапе проектирования можно увидеть ее в 3D-изображении. Недостатком этой программы является то, что языки интерфейса - английский и немецкий, нет русского.
Compass Staircase . Эта программа соответствует всем возможным требованиям. С ее помощью можно подчеркнуть все детали конструкции и проектировать ее по своим индивидуальным параметрам. Очень широкая библиотека конструкционных деталей. В программе возможен вывод на печать чертежей в масштабе 1:1. независимо от типа лестницы программа предлагает разнообразные решения проектирования даже для сложных конструкций. Возможно комбинирование различных форм и деталей с целью получить идеальный результат. Преимуществом является удобный интерфейс с возможностью русифицирования. Программа позволяет проектировать лестницы за минимальное количество времени.

Как программа для расчета крыльца из металла упрощает процесс проектирования и изготовления

Металлическое крыльцо для дачи можно сделать из профильных труб (от 50*50мм) или стального уголка (от 50*50мм). Из этого материала получаются очень прочные и надежные конструкции.

Выбор материала

Для изготовления уличной лестницы обычно используют стальные трубы и уголки. Сварить их очень просто, и стоят они не дорого. Однако, если вы не хотите каждый год подкрашивать конструкцию, вам стоит приобрести оцинкованный вариант металла.

Крыльцо из металла. Фото простой оцинкованной конструкции

Важно: Для изготовления тетивы и стоек небольшого крылечка для дома можно использовать трубу от 50*50мм или швеллер.

Расчет лестницы

Перед началом выполнения работ по сварке, следует составить проект металлического крыльца для дома с козырьком и перилами. При этом нужно правильно рассчитать высоту самой лестницы, а также количество и размер ступеней.

Крутизна наклона уличной лестницы жилого дома не должна быть больше 45гр

Установка стоек

Итак, давайте посмотрим, как сделать металлическое крыльцо. В первую очередь нужно установить стойки крылечка. К бетонному цоколю прикручивают анкерными болтами кусок толстого уголка шириной равного ширине крыльца. Далее на расстоянии глубины верхней площадки в землю вкапывают две профильных трубы 50*80мм на глубину в полметра и бетонируют. Затем из нержавейки сваривают раму верхней площадки (из трубы в 70*70мм) и приваривают ее одной стороной к стойкам, а другой к стене.

Стойки металлической уличной лестницы должны быть вкопаны в землю

Устройство бетонной подушки под марш

Крыльцо из профильной трубы устанавливается на бетонную подушку. В грунте выкапывают котлован глубиной около полуметра и ставят опалубку. На дно укладывают песчаную «подушку» толщиной не менее 10см (по СНиП) и тщательно проливают ее водой из шланга.

Бетонная подушка заливается с обязательным армированием

Далее укладывается пятисантиметровый слой щебня и тщательно разравнивается по уровню. Затем дно котлована заливается бетоном толщиной в 5см. На застывший бетон устанавливают арматурный каркас, связанный из прутка 12мм.

После установки каркаса можно приступать к заливке подушки. Бетон следует укладывать слоями по нескольку десятков сантиметров с трамбовкой.

Крыльцо металлическое. Фото готовой бетонной подушки

Установка тетивы

Металл – материал очень прочный. Поэтому хозяева загородных домов часто устраивают крылечки из металла только с одной тетивой. Это позволяет немного сэкономить. В этом случае на тетиву предварительно навариваются опоры под ступени. Делают их из согнутого под углом стального уголка.

Лестница на одной тетиве. Точно так же может быть изготовлено и крылечко перед домом

Совет: В одной из полок уголка предварительно делают треугольный вырез в 90гр. Далее его вставляют в тиски и сгибают под прямым углом.

Однако чаще каркас крыльца частного дома из металла имеет две тетивы из профильной трубы или швеллера. Одним концом их приваривают к верхней раме площадки, а вторым опирают на бетонную подушку. После этого с внутренней стороны каждой тетивы приваривают полоски стального уголка в количестве, равном количеству ступеней.

Для изготовления тетивы металлической лестницы часто используют швеллер и уголок

Как сделать ступени

Ступени сваривают из стального уголка 50*50мм. Соединить части такой рамы своими руками можно разными способами . После этого каждую ступеньку приваривают к «подставкам» на тетиве и заодно к ее поверхности. Таким образом получается очень прочное сварное крыльцо своими руками.

Можно изготовить ступеньки и немного по-другому. К каждой раме просто приваривают стоечки из уголка равной высоте подступенка длины. Далее эти стоечки прихватывают к раме нижней ступеньки и одновременно к боковой поверхности тетивы. В этом случае приваривается также и часть рамы каждой ступеньки с обеих сторон.

Металлические ступеньки обычно изготавливаются в виде рамы с приваренными стойками

Обшивка ступеней

Таким образом, как сварить крыльцо из металла, вы теперь знаете. Далее посмотрим, как сделать ступеньки. Для проступей нужно использовать доску не менее 3см толщиной. Подступенки можно изготовить из материала и потоньше (от 2см). Крепят доски не на саморезы, а на болты с гайками. Иначе в последующем они могут разболтаться.

Крыльцо железное. Фото конструкции с деревянными ступенями

Совет: Для ступеней стоит выбирать только износостойкие породы древесины. К примеру, это может быть дуб или ясень. Неплохо подходит для этой цели и бюджетная сосна.

После этого можно приступать к привариванию балясин перил и поручней. Крыльцо частного дома из металла стоит накрыть козырьком. Его раму также можно сделать из трубы. Обшивают ее или поликарбонатом или профлистом.

Какие проблемы решает программа для расчета крыльца из металла

• Нет террасы или площадки, делаем лестницу «с нуля». Расчет нужной высоты требуется проводить от нижней части дверного проема, при этом следует учитывать и момент деформации двери — случаи её провисаний отнюдь не редкость, то есть запас в 2-5см будет оптимальным для любых домов, ведь кроме пресловутого провисания на крыльце может образоваться наледь. Это минимальные показатели погрешности и на удобство использования лестницы это влиять не будет, а вот при расчетах данный запас просто обязателен.

Какие материалы можно использовать для создания крыльца из металла с помощью программы

Расчёт уличной лестницы начинается с её проектирования. На первом этапе нужно определить расположение. Лестничный пролёт может размещаться по отношению к дому разными способами: вдоль него на некотором расстоянии или вплотную к стене, перпендикулярно фасаду здания или под определённым углом к нему. Ступеньки могут вести к входной двери, к небольшой площадке перед проёмом, к террасе. Также важно выбрать подходящие материалы опорной каркасной конструкции и внешней отделки.

Перед строительством следует составить схему, а ещё лучше подробный чертёж. При расчётах учитываются различные факторы:

• Площадь земли, на которой стоит постройка. От неё зависит то, сколько свободного места может быть отведено под лестницу, насколько длинной и широкой она может быть.
• Материал ступеней. Это может быть дерево, металл, камень, плитка, керамогранит. Если конструкция деревянная, то она может поддаваться обработке, что позволяет корректировать размеры. Плитку также можно подрезать, если это требуется. С металлическими ступенями всё сложнее, поэтому расчёты должны быть максимально точными.
• Технология обустройства. Так, если лестница будет монолитной, например, бетонной, то действуют одни правила расчёта. А для конструкций с облицовкой способы вычислений другие, так как материалы имеют определённую толщину, которую нужно обязательно учитывать.
• Нормативы, установленные для обустройства лестниц. Есть определённые строительные правила, которые нужно соблюдать.
• Стиль, в котором выдержаны весь дом и его входная группа. Так, если это арабский, викторианский, античный дизайн, барокко или арт-деко, то лестница должна быть величественной, что требует её достаточных размеров, в том числе высоты и глубины ступенек.

Как программа для расчета крыльца из металла учитывает требования к безопасности

Цены в смете на удаление бетонного крыльца очень часто включаются в ремонтные сметы, как и расценки на деревянные или металлические конструкции. Если вам нужно использовать такие цены в смете, то лучше всего обратиться к сборнику ФЕРр59.

В этом сборнике собраны нормы по ремонту лестниц и крылец. Однако основное внимание в нем уделено разборке или замене конструкций лестниц и крылец, поэтому поиску цен в смете на бетонирование крыльца лучше обратиться к другим источникам.

Более подробно о сметах на строительство крыльца, а также определении цен в таких сметах будет рассказано позже в статье. Важно отметить, что при проведении ремонтных работ может потребоваться учет норм на создание новых конструкций.

Когда речь идет о ценах на демонтаж крыльца в смете, стоит отметить, что в сборнике ФЕРр59 есть прямая норма, учитывающая разборку деревянных крыльев.

Норма ФЕРр59-1-2 описывает работы, которые включают в себя разборку крыльца с площадками, ступеньками и выкапывание деревянных стульев. Важно заметить, что помимо цены на демонтаж крыльца, данная норма также включает другие связанные работы. Объем работ по этой норме измеряется в 100 квадратных метров горизонтальной площади.

Если нужно учесть стоимость демонтажа металлического крыльца в смете, сначала необходимо определить, какие конструкции и элементы должны быть разобраны согласно проекту.

Если в проекте предусмотрен демонтаж лестниц на крыльце или лестничных решеток, то для ценообразования на такой демонтаж можно обратиться к таблице норм ФЕРр59-3. В этой таблице есть две нормы: первая касается разборки металлических лестничных решеток весом до 60 кг на метр, а вторая применяется, если вес лестничной решетки превышает 60 кг на метр.

В смете на ремонт крыльца могут быть учтены работы по демонтажу различных конструкций. Например, при ремонте ступеней включается разборка старых и поврежденных элементов.

Это типично для норм таблицы ФЕРр59-5, которая охватывает работы по ремонту ступеней. Норма 1 в этой таблице предусматривает ремонт деревянных ступеней, включая снятие старых и установку новых.

Также в таблице ФЕРр59-5 учтены работы по ремонту бетонных и металлических ступеней, которые также могут быть включены в смету на ремонт крыльца. Стоит отметить, что объем работ по ремонту металлических и деревянных ступеней может немного различаться.
