Раковина с переливом в разрезе. Конструктивные отличия

27.10.2019 в 16:03

Раковина с переливом в разрезе. Конструктивные отличия

Выпуск для раковины с переливом возможно изготовлен из самых разных материалов:

  • Чугун – употребляется все реже в силу непривлекательного внешнего вида и подверженности коррозии. Такие варианты возможно встретить в ветхих системах и значительно чаще их просто-напросто заменяют на более идеальные и современные конструкции, что наиболее рациональное и разумное решение, разрешающее избавиться от множества неприятностей.
  • Полипропилен и полиэтилен – самые популярные материалы для изготовления сливных систем в сантехнике. Их основными достоинствами можно считать низкую цена, хорошую стойкость к сырости и происхождению грибков. Пластик не подвержен коррозии, имеет хороший внешний вид и при соблюдении элементарных правил эксплуатации служит на протяжении как минимум десятка лет.
Раковина с переливом в разрезе. Конструктивные отличия
  • Латунь и латунь – эти варианты превосходно подходят для изготовления систем слива, не обращая внимания на большую цена, они пользуются широкой популярностью среди клиентов благодаря привлекательному внешнему виду и надежности. Изделия из латуни значительно сложнее повредить и деформировать в отличие от пластика, и они не подвергаются коррозии в отличие от чугуна.
Раковина с переливом в разрезе. Конструктивные отличия 01

По типу сливной системы возможно выделить три основных варианта, любой из них имеет свои особенности и преимущества:

  • Гофрированные сифоны являются самым популярным вариантом, к главным преимуществам возможно отнести простоту конструкции, несложный и достаточно стремительный процесс монтажа, и достаточно компактные размеры. Такую систему без неприятностей возможно разместить кроме того под маленькими раковинами. Из минусов направляться отметить сложный процесс очистки, поскольку приходится снимать всю систему полностью.

Совет! Хорошим решением станет приобретение комбинированного варианта, в котором гофрированные патрубки совмещены с маленьким отстойником-гидрозатвором. Его значительно несложнее чистить: всего лишь отвинтить нижнюю крышку и удалить все загрязнения без снятия конструкции.

Раковина с переливом в разрезе. Конструктивные отличия 02
  • Бутылочные сифоны являются одними из самых популярных вариантов и смогут изготавливаться как из пластика, так и из металла. К их преимуществам возможно отнести качественный гидрозатвор, надежно удерживающий запахи, такую конструкцию весьма легко и быстро чистить. Помимо этого, такая система по неспециализированному точке зрения специалистов есть наиболее долговечной и практичной.
Раковина с переливом в разрезе. Конструктивные отличия 03
  • Трубные конструкции весьма легко чистить, что есть несомненным плюсом, но у них имеется серьёзный недочёт – небольшой гидрозатвор, исходя из этого при нечастом применении запах может попадать из системы канализации дома. В остальном же система очень привлекательна: несложна и достаточно надежна.
Раковина с переливом в разрезе. Конструктивные отличия 04

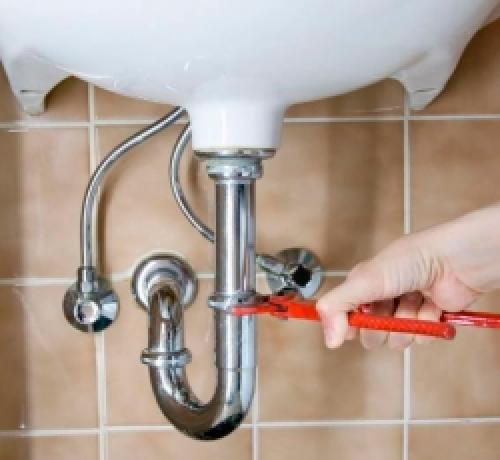

Установка сифона на раковину своими руками. Устанавливаем сифон своими руками

Установка сифона на раковину своими руками. Устанавливаем сифон своими руками

С установкой сифона под мойкой или ванной справится даже новичок, не прибегая к помощи сантехника. Конструкции современных сифонов в большинстве случаев собираются вручную, в редких ситуациях понадобится использовать отвертку.

Рассмотрим функциональные особенности разных видов сифонов, приведем рекомендации по выбору связки между умывальником и канализационной трубой. Кроме того опишем пошагово, как правильно установить сифон под раковиной, ванной и стиральной машинкой.

Устройство сифона

Сифон – это связующий элемент между канализационной системой и умывальником. Устройство производит вывод воды, блокирует попадание неприятных запахов в помещение и препятствует засорению трубопровода. Как правило, сифон монтируется возле сантехнического прибора (мойка, раковина, ванна или стиральная машинка) непосредственно возле ввода в канализацию.

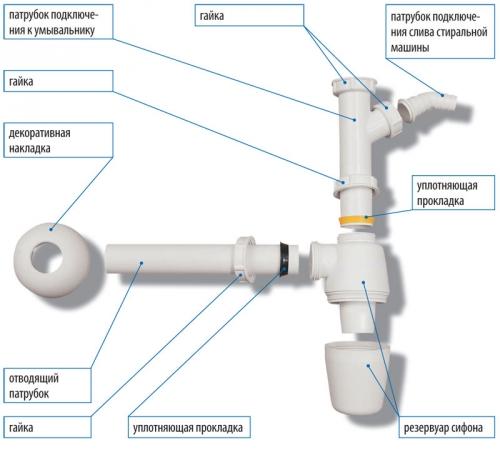

Стандартная комплектация сифона включает в себя следующие элементы:

Установка сифона на раковину своими руками. Устанавливаем сифон своими руками

  1. Защитная решетка – устанавливается в сливное отверстие мойки/ванны. Эта деталь не задерживает крупные отходы, не допуская засорения канализации.
  2. Резиновая прокладка – размещается между выпускным патрубком и корпусом мойки. Обычно, прокладка имеет толщину 3-5 мм.
  3. Выпускной патрубок. Некоторые варианты сифонов предусматривают дополнительный отвод для подключения слива посудомоечной или стиральной машины. Это может быть отвод для смесителей, имеющий донный клапан.
  4. Прокладка выпускного патрубка, изготовленная из резины.
  5. Резиновая пробка для закупорки сливного отверстия раковины/ванны.
  6. Соединительный винт из нержавейки, диаметр – 6-8 мм. Некоторые производители с целью удешевления товара изготавливают эту деталь из обычного железа с напылением никеля и хрома. Подобная экономия приводит к тому, что винт быстро ржавеет и разрушается. Проверить качество металла получится с помощью магнита – нержавейка не магнитится.
  7. Корпус сифона – «колено» или «бутылка».Установка сифона на раковину своими руками. Устанавливаем сифон своими руками
  8. Металлическая гайка из нержавейки, латуни или меди.
  9. Пластиковая гайка для стяжки.
  10. Конусные прокладки для пластика или резины – 2 штуки.
  11. Стакан или крышка сифона.
  12. Канализационный отвод – находится с боку корпуса сифона.
  13. Гайка для фиксации пластикового переходника.
  14. Плоская резиновая прокладка – обеспечивает плотное прилегание корпуса и крышки сифона.
  15. Канализационный отвод: гибкий шланг, пластиковая труба, пластиковый патрубок или гофрированная труба.

Раковина со встроенным переливом. Как установить гидрозатвор с переливом

Слив с переливом для кухонной мойки установить никак не сложнее, чем простой гидрозатвор. Добавляются лишь этапы по устройству отверстия в мойке и монтажу дополнительной сливной трубы. Основная сложность содержится в том, что значительно чаще мойка установлена фактически впритык к стенке, так что добраться к ее задней стенке для сверления отверстия и устройства дополнительного слива достаточно сложно.

Для удобства исполнения работ мойку эргономичнее снять и просверлить в ней отверстие нужного диаметра. Мойки из нержавейки сверлить необходимо бережно, без сильного давления.

Возможно подложить под металл деревянный брусок. Что касается того, какой как раз сифон с переливом выбрать, то дать совет возможно остановиться на устройстве бутылочного типа. Цена несложных моделей не дотягивает кроме того до 1000 рублей, так что подобрать подходящий вариант будет очень просто.

По окончании того, как отверстие готово, возможно установить сливную решетку и зафиксировать долгим болтом, входящим в набор, сливную трубу. Наряду с этим герметизирующие прокладки укладываются снаружи (в месте контакта сливной трубы с мойкой), и в мойки – под железной решеткой.

Раковина с переливом в разрезе. Конструктивные отличия 08

По окончании того, как установлен дополнительный сливной патрубок, возможно переходить конкретно к сборке сифона и подключению раковины к канализации.

Инструкция к исполнению работы будет выглядеть следующим образом:

  • вначале планирует сам корпус сифона – нижняя часть присоединяется к верхней простой резьбой, а для герметизации употребляется резиновая прокладка. Она надевается на верхнюю часть корпуса, надвигается до основания резьбы, а после этого нижняя часть. Допускается применять герметик, но при таких условиях разобрать сифон для прочистки будет сложно;
  • по окончании того, как сборка сифона для мойки с переливом закончена, к нему присоединяется труба, соединяющая его к с канализацией. Употребляется простой канализационный гофр, а подключение к выпуска из сифона выполняется посредством простой пластиковой накидной гайки. Вначале на гофр надевается гайка, позже уплотняющее кольцо и гайка руками хорошо прикручивается к выпуску;
Раковина с переливом в разрезе. Конструктивные отличия 09

Обратите внимание! Через чур затягивать гайку, пробуя обеспечить большую герметичность не следует, пластик может . Лучше герметик.

  • затем сифон для мойки с переливом соединяется с раковиной с через пластиковую трубку. Соединение выполняется по аналогичной схеме – посредством накидной гайки и уплотнительной прокладки;
Раковина с переливом в разрезе. Конструктивные отличия 10
  • ключевое отличие от простой модели пребывает в том, что под раковиной к сливной трубе подключается и дополнительный слив.

По окончании исполнения установки необходимо произвести пробный слив воды, достаточно не составит большого труда вылить в раковину 7-10 литров воды и понаблюдать за поведением соединений. В случае если просачивается ходя бы одна капля воды, лучше по горячим следам разобрать это соединение и исправить недочет, в случае если этого не сделать, то в будущем в этом месте гарантирована протечка.

Время от времени появляется необходимость установить сифон для двойной мойки с переливом, порядок действий при таких условиях остается фактически неизменным. Главное отличие содержится в том, что в сифон направляется поток сходу от двух раковин, соответственно, употребляется 2 сливные трубы.

Раковина с переливом в разрезе. Конструктивные отличия 11

Значительно чаще при таких условиях достаточно одного перелива. Другими словами дополнительное сливное отверстие устраивается лишь в той мойке, в которую набирается вода. Во второй в нем нет необходимости.

Необходимо понимать, что, установив сифон для раковины с переливом, вы получите лишь своего рода «предохранитель» от переполнения мойки, в случае засора сифона дополнительное сливное отверстие не пригодится. Учитывая низкую цена для того чтобы усовершенствования классической конструкции, устройство дополнительного слива выглядит оправданным.

Сифон для раковины кухни. Особенности

От конструктивных характеристик зависит надежность и работоспособность. В этом вопросе нужно исключить ориентировку лишь на облик изделия: оно будет использоваться ежедневно, еще и в агрессивной среде. Сифоны устанавливаются в различном сантехническом оборудовании:

  • ванной;
  • душе;
  • кухонной раковине;
  • раковине для умывания;
  • в унитазе;
  • в бытовых приборах.

Сифон для кухонной раковины обычно более прочен в сравнении с прочими вариантами. Материал выбирается устойчивый к разной температурной среде. Чтобы смыть с посуды жир, нередко приходится использовать очень горячую жидкость. В то же время устройство должно вмещать объемные твердые частицы, иначе они будут попадать в трубы, из-за чего трубы быстро засорятся. На кухне к канализационным трубам нередко подключаются бытовые приборы: стиральные или посудомоечные машины. Они требуют разветвленных систем с гидрозатвором, которые позволяют подключить все нужные приборы одновременно.

Раковина с переливом в разрезе. Конструктивные отличия 12

Иногда допускается использование под кухонной мойкой систем для душа или ванной. Первый вариант плоский, поэтому высвобождает достаточно много места под мойкой. Второй вариант бывает оборудован системой перелива. Это удобно, когда бывает нужно заполнить раковину на кухне водой. Вся система – это два соединяющихся отводка: для перелива и слива. Сифон на раковину для умывания тоже можно приспособить на кухонной мойке. Он характеризуется компактностью и наличием изогнутой гофротрубы, которая и экономит место.

Единственный вариант, который не подойдет для кухонной мойки – сифон из-под унитаза. Он представляет собой изогнутый сток, который встраивается внутрь сантехнического устройства. Он играет роль гидрозатвора: в нем тоже стоит вода, которая способствует устранению неприятных запахов.

Раковина с переливом в разрезе. Конструктивные отличия 13

Раковина с переливом в разрезе. Конструктивные отличия 14

Раковина со скрытым сливом. Раковина над стиральной машиной: виды

Раковина кувшинка может иметь сливное отверстие по центру или сбоку. Модели со сливом по центру имеют большую глубину — выходной патрубок требует наличия места. В среднем глубина такой раковины-кувшинки 18-20 см. При установке между дном и верхней крышкой машины имеется существенный зазор. С одной стороны там можно хранить мелкие вещи, с другой — убирать не очень удобно. Но таких моделей большинство, так как при таком строении меньшие требования предъявляются к балансировке (устойчивости) стиральной машины — зазор позволяет не переживать насчет вибрации при работе.

Раковина с переливом в разрезе. Конструктивные отличия 15

С точки зрения электробезопасности такой вариант не самый лучший — если протечет сифон, вода польется на машинку. При этом высока вероятность того, что она попадет на токоведущие части, что вызовет поломку машины. Так что при установке особое внимание уделите герметизации. Возможно, кроме прокладок и уплотнителей имеет смысл использовать герметик. Только берите не акриловый, а силиконовый, и лучше — для аквариумов. Он точно служит долго.

Слив сбоку и сзади

Слив сбоку встречается реже. В этом случае патрубок смещен назад и вбок и находится за корпусом машины. При таком строении раковину можно практически уложить на верхнюю крышку. Дно почти плоское, борта получаются вровень с ним или могут быть даже чуть выше. Глубина таких моделей в передней части меньше — порядка 10-15 см, а задняя, где находится сливной патрубок, тоже имеет высоту около 20 см.

Раковина с переливом в разрезе. Конструктивные отличия 16

Раковина над стиральной машиной со сливом сбоку и сзади — PAA CLARO

Моделей с таким строением немного. В наших магазинах (интернет-магазинах) найдено всего несколько вариантов — PAA CLARO латвийского производства. Над сливом установлена керамическая мыльница. По сути она просто прикрывает сливное отверстие и при желании ее можно снять. На складах обычно имеется в белом цвете, но под заказ может быть сделана в цветном вариант — цветов и оттенков более 20.

Есть ее клон — белорусская модель Belux Идея.Разница в цене, надо сказать не слишком большая — 234$ за прибалтийский вариант и 211$ за белорусский.

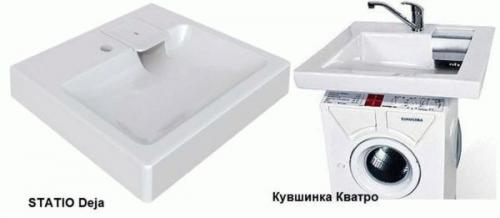

Есть еще несколько вариантов в латвийских магазинах: STATIO Deja, POLYCERS izlietne Compactino. Это тоже произведения местных фирм. Похожая модель имеется российского производства — Кувшинка Кватро.

Раковина с переливом в разрезе. Конструктивные отличия 17

Варианты раковин-кувшинок с боковым сливом

Чем хорош такой тип раковины? Слив смещен назад, а значит даже при появлении протечки вода на машину не попадет, значит, вреда ей не принесет.

Слив сзади

Есть чуть более привычная разновидность — слив смещен назад, но без сдвигов в сторону. Все плюсы такой конструкции те же, категория чуть более многочисленная — не так непривычно они выглядят. Есть и в этой группе нестандартный вариант — модель BELUX ЭВРИКА (беларусского производства). В Эврике (на фото справа) смещен в сторону смеситель, так как часть, прикрывающая сток, съемная — для возможности прочистки.

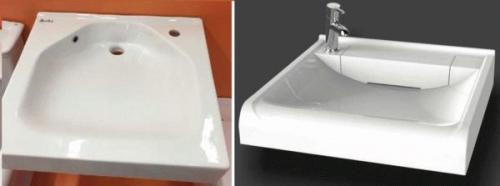

Раковина с переливом в разрезе. Конструктивные отличия 18

Раковина над стиральной машиной со смещенным назад сливным отверстием

Более привычных по форме намного больше. Их примерно столько же сколько и со сливами в центре, так что выбор есть. Разброс по ценам вполне приличный — от российской Сантек Пилот 50 (размеры 60*50 см) за 36$ до финской Ido Aniara 1116601101 за 230$ (размер 60*59 см). Если поискать, то наверное, можно найти и дешевле, и дороже.

Со столешницей

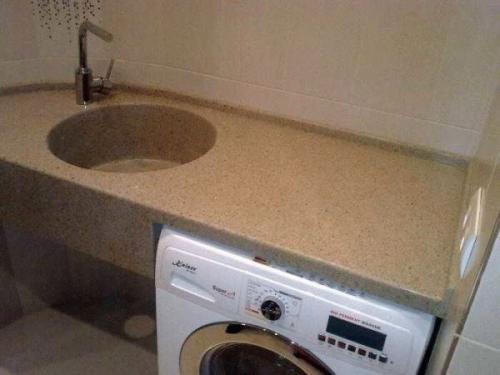

Если положение с местом в ванной ил санузле не столь критическое, можно установить раковину над стиральной машиной со столешницей. Машину устанавливают под столешницу. Это вариант с точки зрения электробезопасности наиболее предпочтительный. Есть один минус — такие раковины со столешницей стоят довольно дорого.

Раковина с переливом в разрезе. Конструктивные отличия 19

Стиралку можно поставить под столешницу

Чтобы убрать диссонанс между занятой корпусом частью и пустующим местом под мойкой, во вторую часть приделывают дверки, а внутри можно сделать полочки или ящики для хранения химии или других вещей.

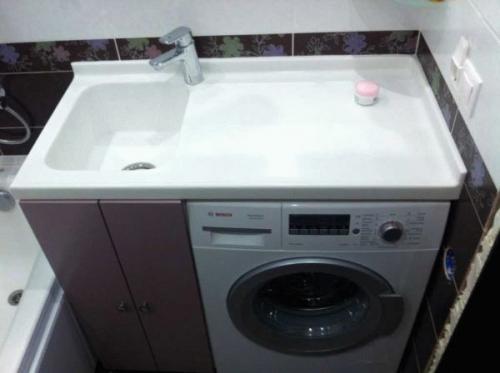

Раковина с переливом в разрезе. Конструктивные отличия 20

Раковина над стиральной машиной со столешницей

Есть и другие модели — угловые, скругленные и т.п. Их подбирать надо под каждый конкретный интерьер с собственными размерами.
