Перекрытие в доме деревянное. Типовая конструкция перекрытия на балочных опорах

Перекрытие в доме деревянное. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Деревянные межэтажные перекрытия. Требования к межэтажным перекрытиям

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам. Однако если планируется установка чего-то массивного, например, аквариума на 1000 л или камина из натурального камня, это обязательно нужно учитывать.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.

Деревянные перекрытия расчет. Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

• цельные;
• клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже . Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков . Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

Подбор сечения балки

Для того чтобы подобрать сечение балки самостоятельно вручную, нужно иметь огромный багаж знаний в сфере сопромата, ведь вам потребуется применять на практике большое количество формул и коэффициентов, поэтому для начинающего мастера это достаточно сложная и не совсем нерациональная задача. Наш калькулятор должен помочь произвести приблизительный расчет деревянного перекрытия и сэкономить значительное количество времени. Однако пользователь должен понимать, что ни одна программа не заменит настоящего специалиста, так как принцип работы сервиса построен на обработке стандартных табличных величин и не может учитывать конкретных ситуаций.

Расчет балок перекрытия из дерева намного проще выполнить с помощью нашего калькулятора. Вам не нужно держать в голове много формул и переживать за неприведенную ошибку!

Деревянные перекрытия в доме из газобетона. Железобетонные перекрытия: плюсы и минусы

Для домов из газобетона есть два наиболее подходящих типа перекрытий — железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит. Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности. Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за того же веса их трудно уложить самостоятельно — практически не обойтись без специальной техники и помощников. Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делят на:

• Сделанные из обычных пустотных ж/б плит;
• Монолитные.

Перекрытия из пустотных ж/б плит

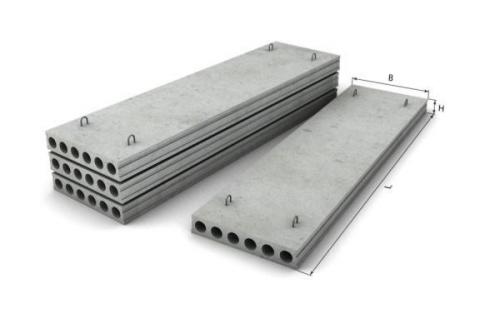

Пустотные железобетонные плиты придают большую лёгкость конструкции перекрытий

Пустотные ж/б плиты делают из тяжёлых марок бетона, но облегчают с помощью специальных воздушных камер-пустот, обычно имеющих форму цилиндра. Иногда эти пустоты существенно снижают вес плит.

Среди их достоинств стоит назвать:

1. Большую лёгкость всей конструкции. Как уже было отмечено, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно влияет на уровень нагрузки на фундамент и стены;
2. Большую прочность. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Они создают каркас, увеличивающий долговечность материала;
3. Упрощение установки. Благодаря меньшему весу, эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
4. Отсутствие ограничений на форму оснований. Благодаря пустотным плитам перекрытия в доме можно делать даже самых сложных форм;
5. Эстетику. Одной из важных проблем является расположение коммуникаций так, чтобы их было меньше видно. В пустотных плитах их можно размещать внутри камер.

Главный недостаток этих плит в сравнении с другими вариантами железобетонных перекрытий заключается как раз в прочности. Всё же они менее прочные, чем, например, монолитные плиты и более подвержены воздействию влажности и перепадов температур.

Монолитные плиты

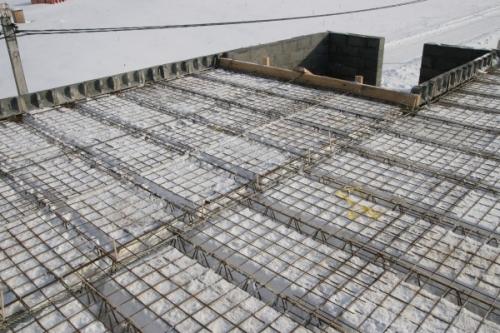

Перекрытия из монолитных плит обладают самой высокой несущей способностью

Монолитные перекрытия отличает наибольшая прочность, но платой за это является большой вес, самый большой из всех ж/б плит. Прочность монолитных плит достигается за счёт использования рёбер жёсткости и двухслойных связок.

Из достоинств монолитных железобетонных плит стоит отметить:

1. Высокую прочность. Их несущая способность самая высокая из всех видов ж/б плит;
2. Простоту в изготовлении. Для того, чтобы сделать такую плиту не нужны специальные формы или особые технологические навыки. Зачастую их делают прямо на стройплощадке;
3. Простой монтаж.

Но все эти достоинства идут рядом с недостатками, которые многим могут показаться значительными:

1. Необходимость наличия опалубки и опор. Хотя их можно арендовать, это всё равно дополнительные расходы. К тому же, и опалубка, и опоры — довольно громоздки;
2. Остановка строительства при низких температурах. Монолитный бетон нельзя производить когда холодно, что при отечественном климате существенно сокращает время, когда можно заниматься возведением дома;
3. Долго застывает. Паузы в строительстве придётся делать и из-за того, что монолитные плиты требуют продолжительного периода застывания;
4. Низкий уровень звукоизоляции. Звукопроницаемость подобных плит очень высока;
5. Дороговизна. Стоимость производства может быть слишком высокой.

Опирание деревянного перекрытия на газобетон. Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится следующих видов :

• из цельной древесины;
• двутавровое;
• из клееного бруса.

Из цельного бруса

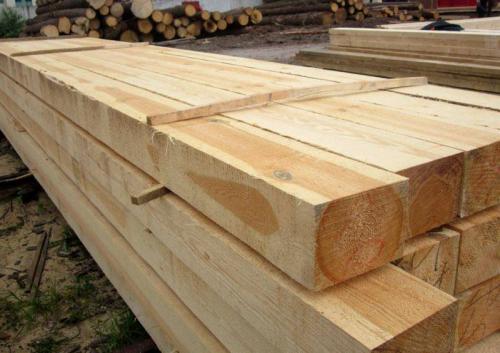

Конструкции из цельной древесины производятся в процессе распиливания цельного бревна на специальных станках. Затем элементы подсушиваются без специальной термической обработки. На следующем этапе выполняется обработка материалов антисептическими составами и калибровка по заданному размеру.

В завершении изделиям придается четкий контур. Из цельных брусьев, отличающихся повышенной прочностью, создаются конструкции. Длина элементов не должна превышать 5 м, поэтому материалы подходят для коттеджей.

Из клееного бруса

Клееные балки проходят многоэтапный процесс изготовления, повышающий прочность изделий на 50-70%. В изготовлении используются кедр, ель, сосна, лиственница.

1. Балки могут достигать в длину 12 м.
2. Вес изделий небольшой.
3. Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
4. Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
5. Предусмотрена возможность подготавливать элементы разной толщины.
6. Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
7. Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
8. Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Балки из древесины двутавровые отличаются повышенной прочностью, надежны, экологичны, эстетичны, долговечны. Материалы состоят из нескольких слоев, обработанных специальными пропитками. В элементах не образуются прогибы, трещины, блоки не рассыхаются при эксплуатации, просты в монтаже.

Межэтажное перекрытие в деревянном доме. Почему в деревянном перекрытии первого этажа образуется влага

Выше мы показали «страшилки». Пора узнать, из-за чего появилась влага в деревянном перекрытии и стали гнить балки.

Игорь3

В доме из видео, большое количество строительных ошибок. Само строение тоже необычное. Сначала владелец построил туалет. Затем поставил рядом гараж-ракушку. Потом прилепил ещё два контейнера. Пристроил комнату, а сверху возвёл мансарду и накрыл всё общей крышей. В качестве фундамента – бетонные столбики. Они просели. Дом перекосило. Хозяин решил его отремонтировать. При подъёме и передвижке дома мы увидели, что в перекрытии первого этажа скопилась вода, которая сконденсировалась из водяного пара идущего изнутри дома наружу. И это ещё не всё.

Перечислим основные ошибки:

1. Главный «косяк» строителей – снизу пола натянута паронепроницаемая плёнка.
2. Высота пола над сырым и холодным грунтом всего 5 см.
3. Из-за пароизоляционной плёнки весь конденсат стёк и скопился под полом. Также конденсат стекал с металлических стен встроенных в дом контейнеров.
4. Утеплитель смонтирован выше пароизоляции. Образовались «карманы», где скопилась вода, которая полилась после того, как разрезали плёнку.

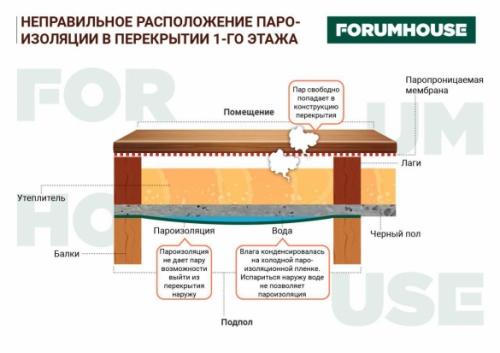

Теперь объясним физику процесса появления конденсата в перекрытии при неправильной пароизоляции. В воздухе тёплого помещения содержится водяной пар. Водяной пар, из-за разности давлений, стремится попасть из теплой зоны в холодную, т.е. идёт из комнаты на улицу. В нашем примере — под пол, где в мае ещё был лёд. Влагонасыщенный воздух прошел через паропроницаемую мембрану, которую строители смонтировали над утеплением. Попал в теплоизоляцию. Не смог выйти наружу, т.к. «упёрся» в пароизоляцию. Водяной пар сконденсировался и, на плёнке, образовалась вода.

Запомните! Пароизоляционная плёнка в отапливаемом доме ставится только изнутри помещения, а не снаружи. Толщина утеплителя определяется теплотехническим расчётом, а не берётся на глазок.

Игорь3

В этом перекрытии плёнки перепутали местами. Со стороны помещения, под половым покрытием, должна была стоять пароизоляционная пленка. Она защищает перекрытие от попадания пара изнутри дома. Под перекрытием, со стороны улицы, должна стоять паропроницаемая мембрана . Она не мешает водяному пару выйти из конструкции.

Источник: https://proremont-dom.ru/novosti/perekrytiya-iz-brusa-opredelenie-parametrov

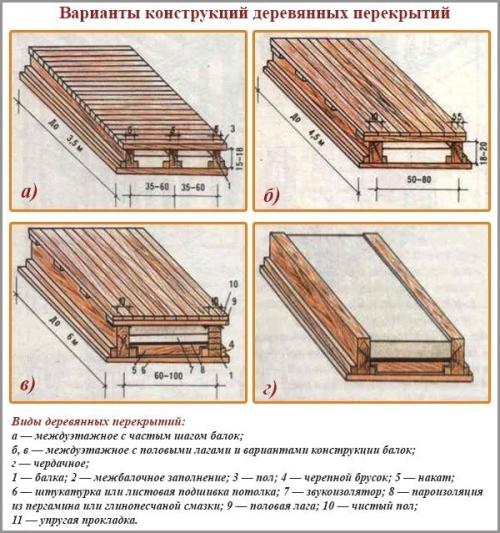

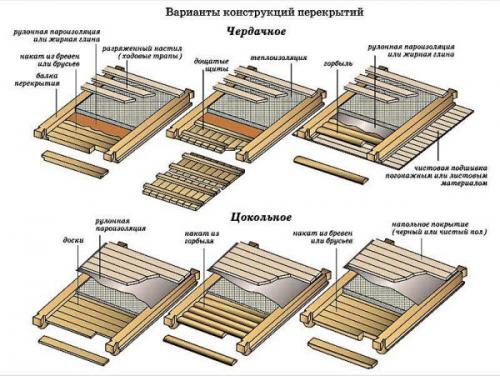

Устройство межэтажного перекрытия по деревянным балкам. Выбираем материал для устройства межэтажных перекрытий

Есть 3 вида перекрытий для домов разной этажности:

• подвальное (цокольное, нижнее);
• чердачное (верхнее);
• межэтажное.

Любое из них состоит из 2 конструктивных элементов: опор (балок) и обшивки (настила). В зависимости от назначения деревянных перекрытий для их устройства используют разные материалы. Поскольку все они состоят из древесины, монтажные работы можно выполнить своими руками, не привлекая сложную грузоподъемную технику.

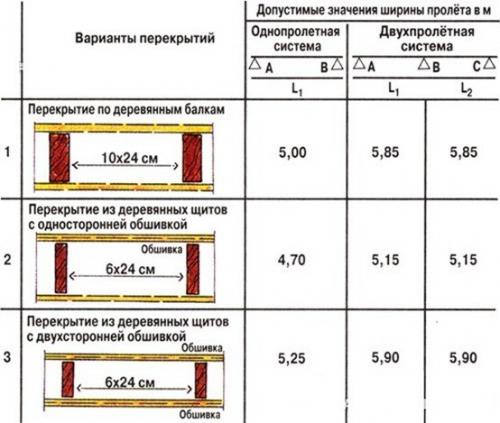

Деревянные перекрытия можно выстраивать только в том случае, если ширина пролета между конструктивными элементами здания составляет не более 8 м.

Критерии выбора балок

В качестве опорных элементов используют следующие материалы:

• цельный брус;
• сбитые доски;
• окоренные бревна.

Стандартное сечение балок — 150/150 мм или 20/150 мм для бруса, 140/240 или 5/20 мм для досок. Можно использовать клееный брус. По прочности на изгиб он не уступает цельному, а зачастую и превосходит его. Любой выбранный для устройства деревянных перекрытий материал должен быть хорошо высушенным и не иметь изъянов в виде трещин, сучков и червоточин.

Бревна выбирают, постукивая по ним обухом топора. Дерево должно издавать при этом чистый и звонкий звук. Рекомендуется использовать хвойные сорта древесины, так как они работают на изгиб значительно лучше лиственных. Длина балок должна быть такой, чтобы была возможность уложить опору в предназначенные для этой цели гнезда в стенах.

Требования к деревянным перекрытиям

• конструкция должна быть прочной и безупречно выдерживать предполагаемые нагрузки;
• все элементы перекрытия в деревянном доме должны быть рассчитаны на такой срок службы, который соответствует планируемому периоду эксплуатации здания;
• межэтажные перекрытия должны предусматривать наличие тепло-и звукоизоляционной составляющей.

Расчет предполагаемой нагрузки

Перед началом работ выполняют расчеты, которые помогают определить требуемое сечение балок, шаг между ними, количество пиломатериала. Для этой цели либо используют специальные программы, либо ориентируются на стандартные показатели. Они таковы:

1. Для полетов, ширина которых не превышает 2200 мм, берут балки сечением 75х100 мм.
2. Для пролетов в 3200 мм — сечением 100х175 мм или 125х200 мм.
3. Для пролетов шириной 500 мм — балки сечением 50х225 мм.

Опоры укладывают с шагом не менее 60 см. Если балки крупного сечения, расстояние между ними увеличивают до 1 м. Монтаж перекрытия начинают от одной из коротких стен дома. Брусья (бревна) должны быть уложены перпендикулярно длинным стенам.

Видео деревянные перекрытия в доме.Как правильно смонтировать деревянные балки перекрытий
