Обрешетка крыши. Виды обрешетки для мягкой кровли
Обрешетка крыши. Виды обрешетки для мягкой кровли
Есть два принципиально разных вида – сплошная обрешетка и решетчатая. В решетчатой обрешетке все элементы находятся на некотором удалении друг от друга. Как правило, шаг установки досок в такой обрешетке варьируется от 20 до 50 см. Для мягких кровельных материалов такая конструкция не подходит – зазоры между досками слишком велики, поэтому кровля будет в них провисать.
Совсем другое дело – обрешетка сплошная, в которой, как можно судить из названия, зазоры между элементами отсутствуют или сведены к минимуму. Максимальный шаг обрешетки под гибкую черепицу в данном случае составляет 1 см.
Под мягкой кровлей может устанавливаться две разновидности сплошной обрешетки:
- Однослойная . В такой конструкции элементы обрешетки устанавливаются прямо на стропильные ноги и располагаются параллельно коньковому прогону. Для монтажа однослойной обрешетки подходят доски, влагостойкая фанера или ОСБ. Такая конструкция используется довольно редко и только в том случае, если кровля накрывается рубероидом.

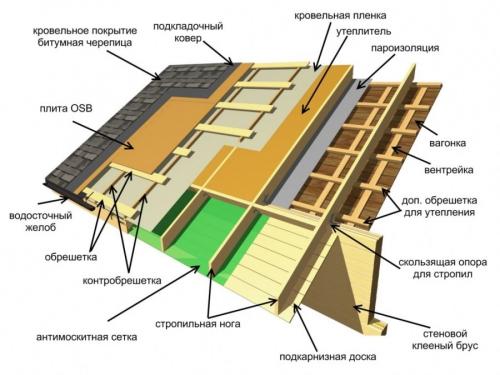

- Двухслойная . Данный вид обрешетки состоит из двух слоев, которые могут изготавливаться как из одного материала, так и из разных. Вначале устанавливается стропильная система под мягкую кровлю , затем первый слой обустраивается как решетчатый, с довольно большим шагом установки элементов. Над ним монтируется второй слой, в котором зазоры не допускаются. Основным достоинством двухслойной обрешетки является наличие вентиляционного канала и свободное пространство, достаточное для укладки теплоизоляционных материалов, что делает эту конструкцию очень удобной для обустройства мягкой кровли.
Технологию монтажа каждого вида обрешетки стоит рассмотреть подробнее.

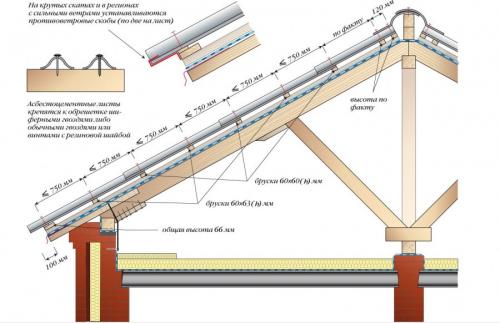

Из чего сделать обрешетку крыши. Что представляет собой обрешетка

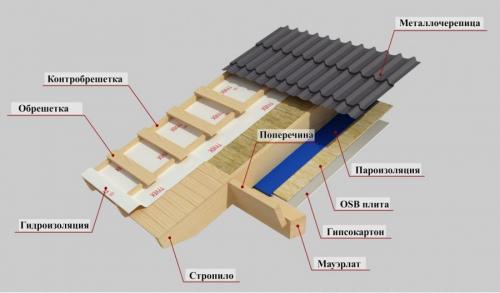

В самом общем виде, обрешетка под крышу, или правильно сказать – под кровлю, представляет собой особого вида каркас, сделанный при строгом соблюдении некой выбранной системы взаимного расположения, закрепленного на стропилах, предназначенного для укладки и крепления кровельных элементов.
Таким образом, конструкция обрешетки должна отвечать следующим требованиям:
- Равномерно распределять весь кровли по всем несущим стропилам;
- Надежно удерживать кровельный материал, вне зависимости от внешних климатических условий и воздействий;
- Создавать условия для эффективной вентиляции между кровлей и изоляционным слоем специального защитного покрытия.

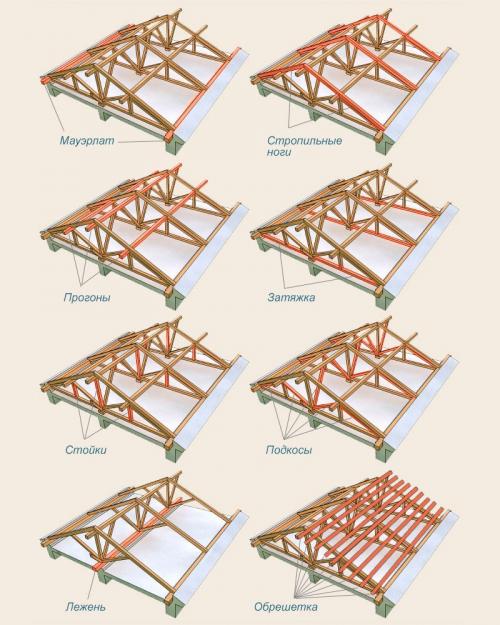

Монтаж обрешетки производится на стропильные балки, которые, в свою очередь, представляют собой несущий каркас всей крыши.
Различают различные варианты в конструкции обрешетки, а именно:
- Сплошная: зазор между отдельными элементами обрешетки составляет не более одного сантиметра. В конструкции сплошной обрешетки допускается использовать листы фанеры;
- Мало — разреженная конструкция: зазор между элементами находится в пределах от трех, до четырех сантиметров;
- Обычная или разреженная конструкция: зазор между элементами, в таком, классическом исполнении, находится в пределах от тридцати до семидесяти пяти сантиметров. Иногда встречаются варианты, где этот зазор может быть более семидесяти пяти сантиметров;
- Однослойная обрешетка;
- Двухслойная конструкция.
Выбирать правильную обрешетку крыши необходимо исходя из типа кровельного настила и особенностей выбранной конструкции самой крыши здания.

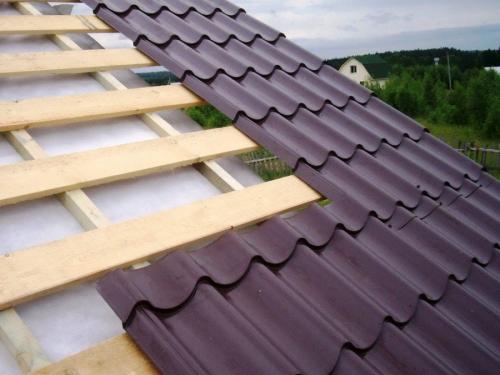

Так, для мягкой черепицы, мягких кровельных материалов и плоского шифера, монтируют сплошную обрешетку. Для металлической и керамической черепицы, а также обычного шифера, используют разреженные виды обрешетки.
Для крыши, которая будет подвергаться сильным внешним воздействиям, используют многослойную обрешетку, в обычных условиях – однослойную.

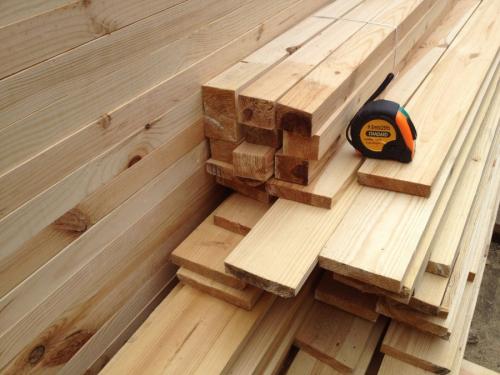

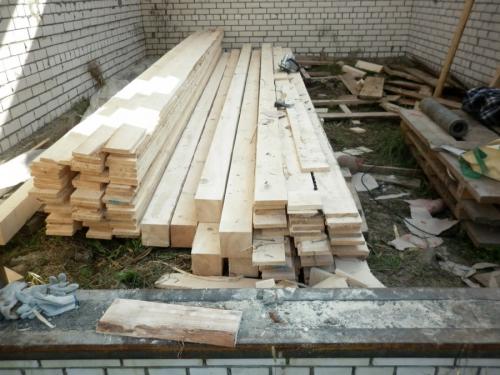

Как правило, для конструкции обрешетки используют бруски, рейки или доски хвойных пород дерева. Вообще, возможно использовать следующие виды материалов:
- Обрезные, необрезные или шпунтовые доски;
- Фанера влагостойкая;
- Специальная, ориентировано-стружечная плита.
Важно! Доски с шириной более пятнадцати сантиметров использовать для обрешетки не следует – они, с течением времени, коробятся в своем поперечнике.
Еще один момент, который обязательно нужно учесть: размер гвоздей должен быть в два раза больше размера доски, в который он будет забиваться.
Прежде чем начинать думать о том, как сделать обрешетку на крышу, продумайте все моменты, связанные с выбором необходимо типа конструкции и материалов, а это, в свою очередь, будет зависеть от внешних погодных условий в вашем регионе, типа кровельного материала и ваших финансовых возможностей.
Обрешетка крыши под металлочерепицу. Схема обрешетки под металлочерепицу от производителей
При устройстве кровли очень важно иметь достоверную и авторитетную информацию по техническим моментам монтажа каждого элемента конструкции. Производители металлочерепицы, как правило, предлагают свою инструкцию с описанием правильного устройства своей продукции. Приведем примеры со схемами обрешетки наиболее известных брендов металлической кровли, представленной на отечественном рынке.
Согласно рекомендациям завода Grand Line , в карнизной области следует установить две доски, на первую прибить небольшой брусок той же высоты, что и основная обрешетка.

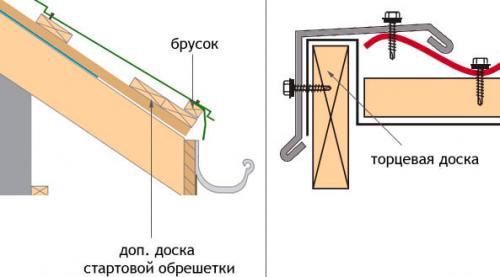

Стартовая обрешетка и установка торцевой планки от Grand Line
Обратите внимание, что для надежного крепления торцевой планки следует установить опорную доску выше уровня рядовой обрешетки. Ее высота должна быть примерно равна высоте профиля черепицы.
Аналогичные схемы предлагает Металл Профиль , особенно акцентируя внимание в своей инструкции на монтаж обрешетки в местах ендовы, кровельного ограждения и элементов снегозадержания. Во всех перечисленных случаях сплошная обрешетка обязательна.

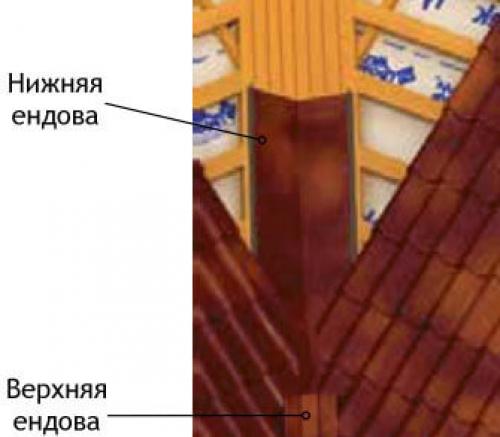

Сплошная обрешетка в месте ендовы
Производственная и торговая компания Уникма в своей инструкции по установке металлического профиля обращает особое внимание на крепление кровельных саморезов при неправильной схеме обрешетки (см. изображение ниже).

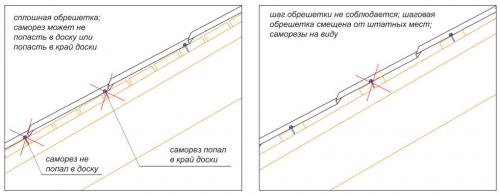

Крепеж при сплошной обрешетке и обрешетке с неточным шагом
Таким образом можно сделать вывод, что сплошной настил под металлическую кровлю нежелателен. Также следует внимательно соблюдать расстояние между досками.
