Схема работы на токарно-копировальном станке такова:

1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
2. Обкатной ролик движется по внешней стороне копира.
3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Токарный станок своими руками. Как сделать токарный станок: лучшие самодельные модели, расчет параметров и обзор возможных функций (120 фото + видео)

Токарный станок – вещь необходимая в любом хозяйстве. Он может быть двух разновидностей – для работы с деревом и для проведения различных манипуляций с металлом. И обе должны непременно присутствовать в домашней мастерской.

В магазине подобное оборудование стоит дорого. Поэтому всё больше рукастых хозяев предпочитают собирать его самим.

Как сделать самодельный токарный станок? Читайте ниже.

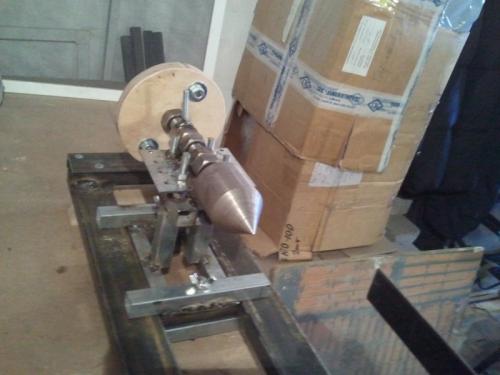

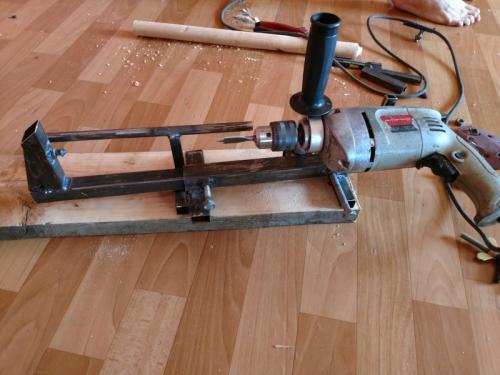

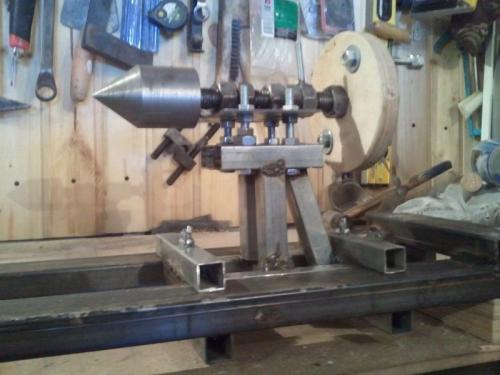

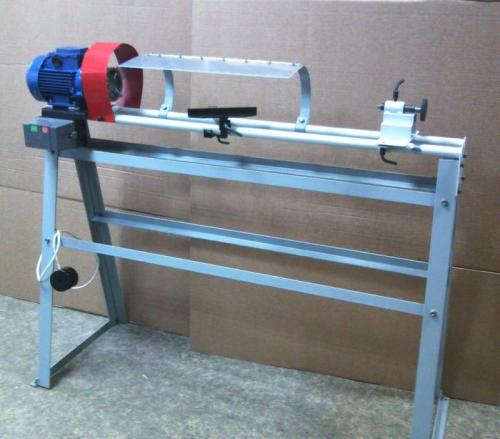

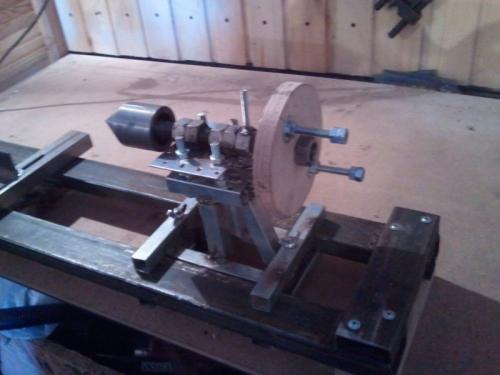

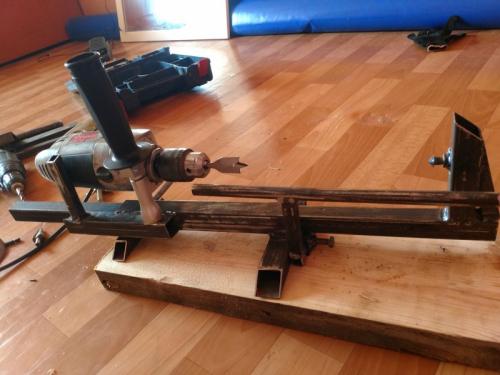

Как сделать токарный станок по дереву? Это не так сложно, как может показаться. Вам потребуется:

• дрель;
• набор свёрл и напильников;
• болгарка;
• сварка;
• швеллер;
• уголок с толстыми стенками;
• два отрезка разнокалиберных труб;
• стальные полосы – 2 и 4 см;
• крепёжные элементы;
• ремень на привод.

На

• Составляем подробный чертёж будущего устройства.
• Делаем заднюю бабку из патрона и передней части старой электродрели.
• Создаём стойку. Она крепится на станине агрегата так, чтобы в дальнейшем его узлы можно было передвигать по оси продольно.
• Изготавливаем станину из швеллеров.
• Ставим переднюю бабку, предварительно установив в качестве основы толстый фанерный лист.
• На специально пластине монтируем привод.
• Ставим суппорт, сделанный их двух труб разного диаметра.

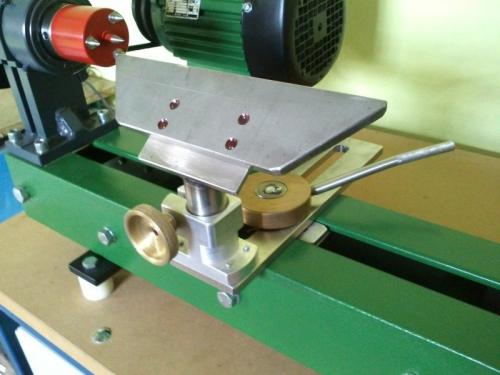

• Размещаем на нём подручник.
• Устанавливаем защитный лист из прозрачного пластика и лампу.
• Крепим рабочие инструменты и заземляем установку.

Правила пользования оборудованием

После завершения сборки нужно проверить оборудование пробным запуском.

Всё хорошо? Тогда изучите следующие правила эксплуатации:

• Правильно подбирайте заготовку. Она не должна иметь трещин и быть сучковатой.
• Надёжно фиксируйте заготовку перед тем, как начать с ней работать.
• Обязательно проверяйте заземление перед включением станка.
• Пользуйтесь защитным экраном и сменной спецодеждой.
• Проверяйте инструмент перед началом работы на целостность и надёжность крепления. Все найденные дефекты сразу же устраняйте.
• Используйте древесину, влажность которой не превышает 20%.
• Сохраните чертежи станка.
• Каждый раз подкладывайте под ноги резиновый коврик.

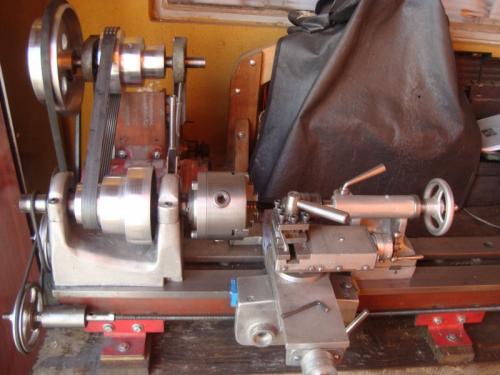

Как сделать токарный станок по металлу? Подготовьте:

• трубы из профильной стали;
• уголки;
• электродвигатель асинхронного типа;
• приводной ремень;
• крепёжные детали;
• амортизационные стойки;
• стальной лист;
• пиноль;
• подшипники качения;
• шкивы разного диаметра;
• приводной вал;
• стальная пластина (толщина 8 мм);
• шпиндель.

Из оснащения и инструментов потребуется:

• сварка;
• болгарка;
• станок для шлифования;
• дрель;
• гаечные ключи.

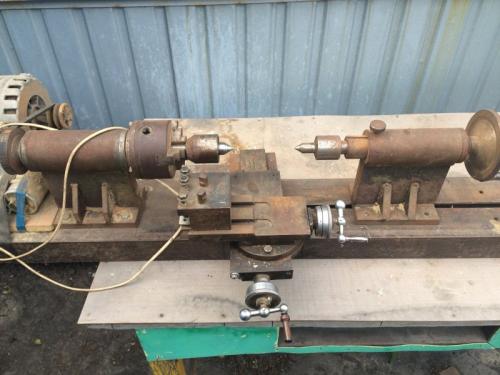

Вот, как самому сделать токарный станок по металлу:

• Изготовить раму.
• Сделать боковые стойки для станины.
• Собрать направляющие со стойками, установив дистанционные втулки между боковыми опорными деталями.
• Прикрепить втулки для фиксирования задней бабки и резцедержателя.
• Изготовить площадки для установки пиноли и суппорта.
• Установить ходовой винт. Прикрепить к нему нониус и штурвал.
• Установить площадку для монтажа передней бабки.
• Собрать переднюю и заднюю бабки.
• Установить их на станок, проконтролировав соосность.
• Собрать суппорт, и изготовить резцедержатель. Установить эти элементы на их места.
• Сделать подрамник мотора.

Назначение

Современный токарный агрегат по металлу – это сочетание механики и электроники.

Его работа заключается в обрабатывании тел вращения резанием. Он обеспечивает высочайшую точность изготовления металлических деталей. Агрегаты этого типа можно автоматизировать.

В заключение отметим, что конструкционных решений для самодельного токарного оборудования придумано много. Как проще сделать токарный станок, каждый мастер должен определить для себя сам, исходя из собственных предпочтений и возможностей.

Помните, что главное, при сборке токарного оборудования соблюдать все нормативы и правила техники безопасности при работе с электричеством.

Токарный станок описание. Токарные станки | Характеристики

Токарный станок — В зависимости от обрабатываемого материала, выделяют станки токарные — по металлу, по дереву для обработки резанием, точением заготовок из металлов, древесины и других материалов в виде тел вращения.

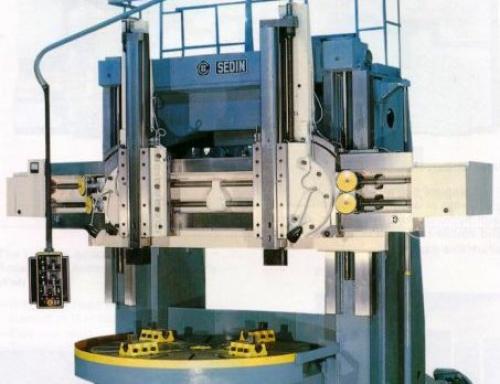

Токарно-карусельный станок 1525

Токарно-карусельный станок 1525 технические характеристики

Входит в разряд самого эффективного оборудования, позволяющего обрабатывать с большой точностью детали самых разных размеров. Он надёжен, неприхотлив в эксплуатации и

Токарные станки | Характеристики Подробнее…

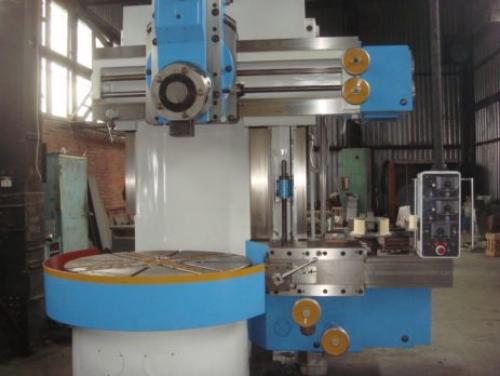

Токарно-карусельный станок 1512

Токарно-карусельный станок 1512

Значительную долю металлорежущего оборудования в машиностроении составляют станки по обработке деталей типа тел вращения. Специфика их применения определяет и широкий спектр компоновочных

Токарные станки | Характеристики Подробнее…

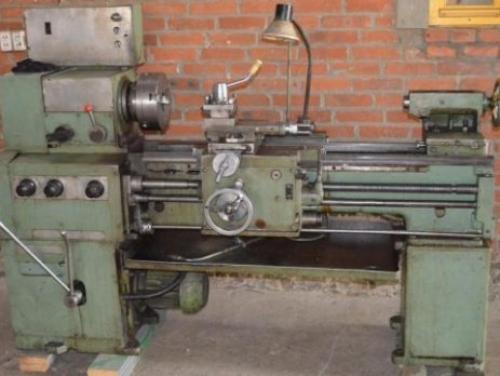

Токарно-винторезный станок ИТ-1 М

Токарно-винторезный станок марки ИТ-1 М

Всем известный станок нашёл широкое применение в различных токарных мастерских и на предприятиях широкого спектра деятельности. Даже в школьных мастерских

Токарные станки | Характеристики Подробнее…

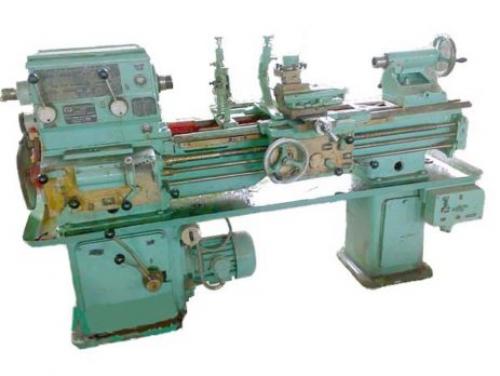

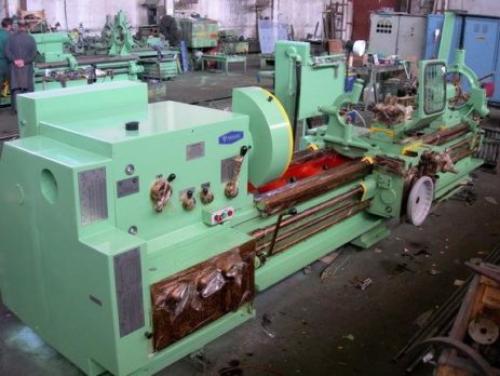

Токарный станок ДИП-300

Токарный станок ДИП-300 технические характеристики

Токарно-винторезный станок ДИП-300 производился в СССР с 30-х по 80-е годы. Базами были Рязанский и Тбилисский заводы. Обозначение расшифровывается просто

Токарные станки | Характеристики Подробнее…

Токарный станок ЛТ-10

Токарный станок ЛТ-10 технические характеристики
Универсальный винторезный станок ЛТ-10 является одним из самых простых в управлении, высокоточных, надёжных и экономичных инструментов, излюбленных у наших умельцев.

Токарный станок 16К20. Токарно-винторезный станок 16К20 и его технические характеристики

Многие специалисты знают, что токарно-винторезный станок 16К20 был одним из самых популярных в Советском Союзе среди устройств подобного рода. Причинами такой популярности являются универсальность и технические характеристики станка данной модели.

Внешний вид токарно-винторезного станка 16К20

Сферы использования и модификации станка 16К20

Скачать бесплатно паспорт токарно-винторезного станка 16К20 в pdf-формате можно здесь:  Паспорт 16К20

Токарно-винторезный станок модели 16К20 принадлежит к категории универсального оборудования для обработки деталей из металла. Его характеристики, конечно, не позволяют заменить им фрезерное оборудование, но дают возможность использовать его для выполнения целого перечня специализированных операций. К таким операциям, в частности, относятся нарезание резьбы различного типа (метрической, дюймовой, модульной, питчевой), сверление, зенкерование и другие виды токарной обработки .

Возможности этого токарно-винторезного станка таковы, что с его помощью можно обрабатывать заготовки и из горячекатаного, и из холоднокатаного проката. До появления данного станка на предприятиях использовалась  модель оборудования 1К62, которая значительно уступает ему по всем своим характеристикам. Так, к преимуществам токарно-винторезного станка 16К20 (по сравнению с прежней моделью) можно отнести:

• безопасность эксплуатации;
• высокую надежность;
• возможность обрабатывать детали с высокой точностью;
• простоту и удобство обслуживания;
• исключительную долговечность даже при активной эксплуатации;
• высокую производительность.

Применяют токарно-винторезные станки 16К20 на предприятиях, выпускающих продукцию единично или мелкими сериями, а также в инструментальных цехах, где такое оборудование может использоваться для выполнения как получистовых, так и чистовых работ.

Из конструктивных особенностей данного токарно-винторезного станка можно отметить следующие.

• Станина оборудования выполнена в коробчатой форме и установлена на массивное монолитное основание, что придает высокую жесткость всей конструкции. Точность передвижения по станине суппорта и подвижной задней бабке обеспечивают надежные направляющие, которые подвергнуты термообработке и шлифованию.
• В зависимости от типа обработки и конфигурации заготовки могут фиксироваться в патроне или зажиматься в центрах.
• Устройство держателя для резца разработано таким образом, чтобы обеспечить надежную фиксацию инструмента.
• Для установки шпинделя используются высокоточные (прецизионные) подшипники качения, необходимые для точности его расположения и вращения.
• В конструкции токарно-винторезного станка 16К20 предусмотрен целый ряд блокировочных и ограждающих технических элементов, обеспечивающих безопасность работы на нем.
• Для обеспечения точности обработки на станке установлены линейки с визирами, по которым можно контролировать продольные, а также поперечные перемещения инструмента.
• Экстренно отключить подачу суппорта станка 16К20 можно при помощи специального устройства, установленного на фартуке станка.

Токарный станок история. История токарного станка

История относит изобретение токарного станка к 650 гг. до н. э. Станок представлял собой два соосно установленных центра, между которыми зажималась заготовка из дерева, кости или рога. Раб или подмастерье вращал заготовку (один или несколько оборотов в одну сторону, затем в другую). Мастер держал резец в руках и, прижимая его в нужном месте к заготовке, снимал стружку, придавая заготовке требуемую форму. Позднее для приведения заготовки в движение применяли лук со слабо натянутой (провисающей) тетивой. Тетиву оборачивали вокруг цилиндрической части заготовки так, чтобы она образовала петлю вокруг заготовки. При движении лука то в одну, то в другую сторону, аналогично движению пилы при распиливании бревна, заготовка делала несколько оборотов вокруг своей оси сначала в одну, а затем в другую сторону. В XIV - XV веках были распространены токарные станки с ножным приводом. Ножной привод состоял из очепа - упругой жерди, консольно закрепленной над станком. К концу жерди крепилась бечевка, которая была обернута на один оборот вокруг заготовки и нижним концом крепилась к педали. При нажатии на педаль бечевка натягивалась, заставляя заготовку сделать один - два оборота, а жердь - согнуться. При отпускании педали жердь выпрямлялась, тянула вверх бечевку и заготовка делала те же обороты в другую сторону. Примерно к 1430 г. вместо очепа стали применять механизм, включающий педаль, шатун и кривошип, получив, таким образом, привод, аналогичный распространенному в XX веке ножному приводу швейной машинки. С этого времени заготовка на токарном станке получила вместо колебательного движения вращение в одну сторону в течение всего процесса точения. В 1500 г. токарный станок уже имел стальные центры и люнет, который мог быть укреплен в любом месте между центрами.

Видео токарный станок по дереву. Установка заготовки на ТДС-120
