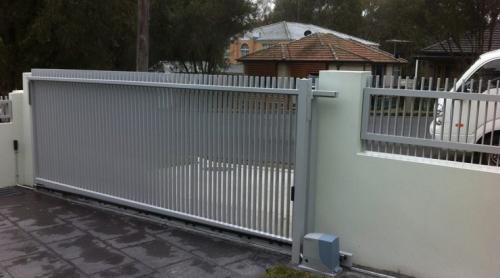

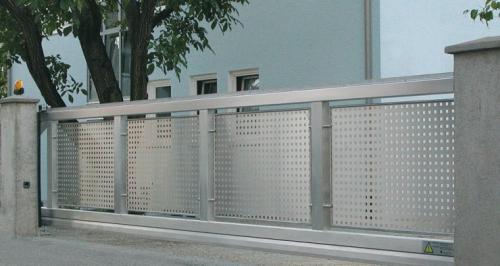

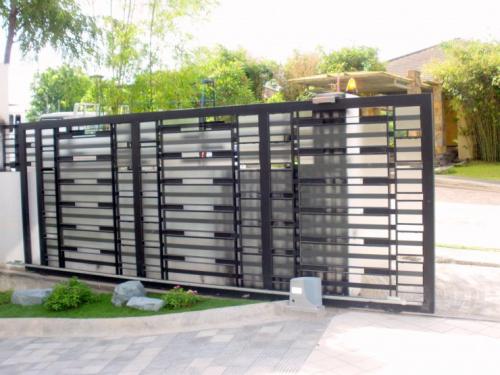

Дизайн ворота откатные ворота. Откатные ворота: монтаж, архитектура и дизайн. 83 фото лучших идей
В настоящее время в интернете имеется большое количество фото откатных ворот, которые предлагают приобрести различные компании для установки не только на промышленных объектах, но и частном домостроении. При этом, многие имеют возможность изготовить их собственными руками.
Все необходимое для монтажа
Как сделать откатные ворота, и какой инструмент и материалы потребуется для достижения поставленной задачи. Из инструментов вам потребуется:
- Лопата.
- Сварочный аппарат.
- Болгарка.
- Топор.
- Строительный уровень.
- Рулетка.
- Шуруповерт.
- Молоток.
Стоит отметить, что все инструменты, перечисленные выше, имеются обычно у любого мастерового хозяина в доме, исключение может составлять сварочный агрегат. Но и его при необходимости можно арендовать у знакомых или приобрести в магазине.
Дальнейшая подготовка
Подготовив для монтажа ворот инструмент, нужно подсчитать какие и в каком количестве нужны материалы, и в какую сумму обойдется монтаж откатных ворот своими руками. А так же составить подробные чертежи откатных ворот, которые вы планируете в будущем установить.
За основу лучше взять стандартные ворота с шириной проема в четыре метра, а высотой в два метра.
Все необходимое без особых проблем, включая комплектующие для откатных ворот, возможно, приобрести в магазинах строительных материалов или на оптовых базах.
Монтажные работы
Монтаж таких ворот нужно начать осуществлять с создания основы для «закладной». Ее длина должна составлять половину ширины проема, то есть два метра. К ней так же необходимо приварить с помощью электросварки примерно девять-десять единиц металлической арматуры длиной чуть более метра и диаметром 14 миллиметров.
Далее выкапывается яма глубиной один метр. После чего замешивают бетон и устанавливают с его помощью «закладную».
Затем необходимо дождаться высыхания бетона и приготовить для дальнейшей работы нужную фурнитуру. После этого, по продуманной вами схеме откатных ворот, изготовить каркас с помощью сварочного аппарата и другого приготовленного инструмента.
Установка ворот

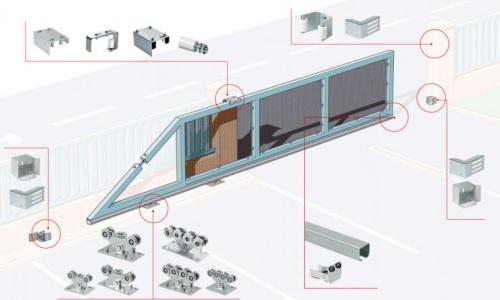

Для начала при установке откатных ворот необходимо смонтировать специальные роликовые каретки, на которые после этого установить сами ворота. Далее используя уровень, необходимо четко выставить конструкцию.
Из квадратного профиля размером 6Х3 сантиметров изготавливают закладные для другой комплектации. Затем к прутам, выведенным из столбов, крепят роликовые улавливатели.
На конце направляющей монтируется ролик, имеющий специальные зажимы, и закрывающийся с двух сторон заглушками из резины.
Последними монтируются роликовые каретки, после чего можно переходить к следующему этапу.

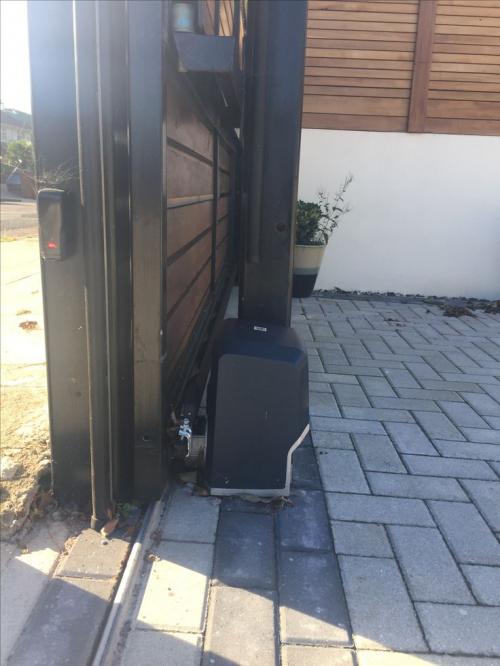

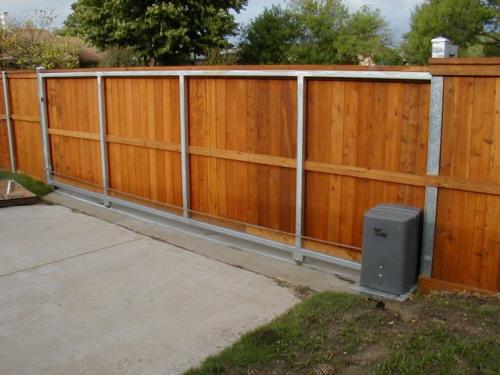

Монтаж автоматики
Для начала еще раз глянем на эскиз откатных ворот и определяем место для монтажа электропривода. Затем возьмем основание и установим на него привод. После этого разметим место монтажа и установим туда основание, обварив его при помощи электросварки.
Теперь можно прикрутить электрический привод к основанию. Монтируем зубчатую рейку к конструкции ворот.
На рейке устанавливают концевые выключатели, которые встречаются двух основных видов, либо механического, либо магнитного типа.
Далее устанавливается привод, с использованием подробной инструкции производителей. Можно приступать к тестированию, система работает отлично, если есть сигнал.
В случае появления препятствия на его пути, такого как автомашина, животное или человек, ворота сразу же откатываются назад.
Иногда по желанию хозяина, с левой стороны ворот при помощи саморезов закрепляется сигнальная лампочка, но это не обязательное требование.
Откатные ворота своими руками простые. Как сделать откатные ворота своими руками
Что потребуется для изготовления ворот своими руками?
1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.
2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.
4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.
5. Молоток.
6. Уровень.
7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).
8. Саморезы(либо заклепки) – 200 шт.
9. Комплект фурнитуры для откатных ворот.
10. Профнастил около 10 м.кв.
11. Труба 60*40 - 20 м.
12. Труба 40*20 - 20 м.
13. Труба 60*60 - 7 м.
14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).
15. Арматура сечением 10 – 14 мм.
16. Краска - 1 банка.
17. Грунтовка – 1 банка.
18. Растворитель - 1 банка.
19. Герметик.
20. Автомобильный противокоррозионный грунт - 1 баллончик.
Как устроены откатные ворота. Откатные ворота. Нюансы с высотой откатных ворот
Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических . Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:
- У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками )
- Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?
А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.
Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.
Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора !
Откатные ворота на роликах. Виды откатных ворот
По устройству откатные ворота могут быть консольными или перемещающимися по верхней или нижней направляющей. Те, что двигаются по направляющим, более надежны в эксплуатации, проще в исполнении, а значит — дешевле. Но у них есть ряд не слишком практичных нюансов.
Ворота, откатные по рельсу откатные по рельсу
самый простой вариант, когда створка движется по нижней направляющей, — ворота, откатные по рельсу. на земле поперек проема укладывается рельс; створка ворот имеет в нижней части роликовые каретки, опирающиеся на этот рельс и двигающиеся по нему. верхняя часть створки удерживается скобой с роликом, укрепленной на воротном столбе.
Схема откатных ворот с нижним рельсом. Фото с сайта mehanol.ru Конструкция проста, там практически нечему ломаться. Подобные ворота требуют небольшого пространства для отката створки — только на величину самой створки.
Сплошные плюсы!
Скоба с роликом, удерживающая створку Однако существуют некоторые ограничения при использовании:
- предпочтительнее, если ворота имеют не глухую, а решетчатую конструкцию для снижения ветровой нагрузки;
- необходимо следить, чтобы в рельс на земле не набивался мусор (например, опавшие листья);
- если вы живете в регионе со снежными зимами, то эксплуатация такой конструкции зимой значительно осложняется. А если в свой загородный дом зимой вы наведываетесь лишь время от времени, будьте готовы по приезде провести некоторое время перед воротами, откапывая заметенный снегом и обледеневший рельс.
