Никто не станет спорить, что фундамент в доме должен быть защищен максимально надежно, так как если цоколь начнет повреждаться, то неизбежно возникнут проблемы в других частях здания. Бетон со временем становится пористым, в микротрещинах скапливается влага, которая при замерзании расширяется и потихоньку разрушает материал, именно поэтому отливы для фундамента деревянного дома – обязательный элемент, который лучше всего устанавливать на этапе строительства.

Установка отливов на цоколь. Отливы для цоколя своими руками – инструкция и видео

0

10369

Отливы для цоколя – это пластиковая или металлическая влагозащитная планка, устанавливаемая в месте соединения цоколя и стены. Как правило, толщина цоколя несколько выше толщины стен – это связано с повышенной нагрузкой на него. При этом на выступе, образующемся вверху цоколя, может задерживаться дождевая и талая вода. Цоколь и фундамент намокают, из бетона вымываются связующие компоненты, а при замерзании влажного фундамента в нем вдобавок образуются трещины. Все это способствует его быстрому разрушению. Чтобы защитить фундамент и цоколь от этих вредных воздействий, в верхней его части устанавливают отливы.

Отливы для цоколя своими руками

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие.

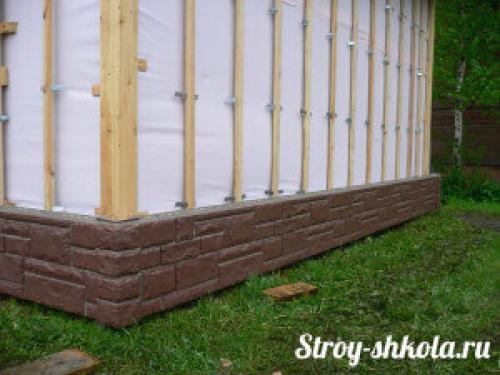

   Установка направляющих перед установкой отливов

4. Для наилучшего отвода воды отливы должны выступать за край цоколя не менее чем на 50 мм – при выборе необходимо это учесть. При выборе оттенка нужно ориентироваться на цветовую гамму, в которой оформлено все строение. Обычно выбирают отливы в тон облицовке цоколя или стен, но в некоторых случаях контрастные или металлические элементы придают дому особый шарм.



   Образец установки отлива для цоколя

5. Отливы крепят к направляющим на саморезы, а к стене – на дюбель-гвозди. Нахлест одной планки на другую должен быть не менее 30 мм, при этом рекомендуется промазать место нахлеста морозостойким герметиком. Также можно загерметизировать стыки отлива и стены.

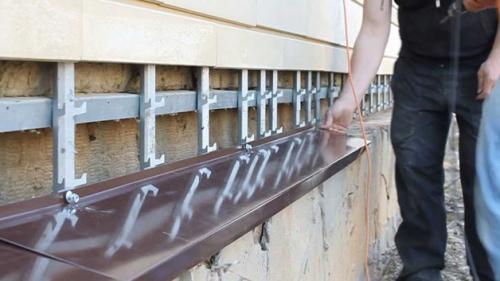

   Установка отливов

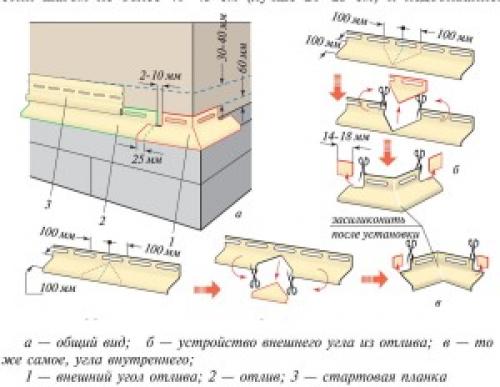

6. Внешние и внутренние углы вырезают из отрезка отливной планки, как показано на рисунке, и крепят обычным образом, при этом обязательно промазывают все стыки силиконовым герметиком.
7. Широкие отливы дополнительно крепят к цоколю с помощью кронштейнов, в противном случае они будут «гулять» от ветра.

Отливы на фундамент. Как выбрать и смонтировать отливы на фундамент дома?

Монтаж отливов для цоколя добавляет привлекательности зданию и защищает от скопления мусора и влаги по периметру стен.

Между несущей стеновой поверхностью и цоколем в процессе строительства образуется небольшой выступ, который разделяет нижнюю плоскость строений у основания здания.

Для того, чтобы на этом выступе не скапливался конденсат и осадки, принято его обустраивать. Такая отделка считается оправданной, так как она не всегда перекрывается фасадными материалами.

можно подобрать под стиль строения (цвет, габариты, технику облицовки). Внешне конструкция напоминают собой планки , которые по верху перекрывают торцы цоколя.

Они нужны строениям лишь в том случае, если в месте перехода стены в цокольную часть есть ступенька – видно, как она выступает за плоскость стены. В тех случаях, когда ширина стены дома и цоколя одинакова, то отливы не делают.

Элементами конструкции отлива на фасаде считаются:

• крепежный ворот – место закрепления изделий метизами к стене и профилям;
• полка – облегчает отток жидкости, имеет ширину 5-40 см, и монтируется под углом до 110°;
• капельник – выполняет функции ребра жесткости.

Определить необходимость отлива для строения можно самостоятельно. В старых домах есть выступы. В новых их делают не всегда.

Наличие водоотливов зависит от проекта и условий , в которых возведено строение. Конструкция нужна 100%, если требуется дополнительная защита фундамента, отведение влаги от него и стен. По своим функциям он:

• препятствует размоканию и промерзанию поверхности;
• увеличивает срок службы отделочных материалов;
• придает дому оригинальный эстетичный вид.

Качественно выполненные водоотливы не позволят образоваться по периметру грибкам и лишайникам, ане будет разрушаться от постоянного размокания и перепадов температур. Цоколь будет защищен, а это значит, что сохранится в достаточной степени теплоизоляция нижней части любого строения.

Определить необходимость в установке отлива можно по появившимся микротрещинам на отделке фасада.

Требования к отливам

Если отливы выполнены из металлических профилей и сплавов, в процессе их изготовления пользуются положениями стандарта.

Пластиковые и каменные части требуют лабораторной проверки на прочность материалов и степень их упругости. В некоторых случаях для них можно применять– отливы в многоквартирных домах с балконами и лоджиями.

Согласно представленным нормативным требованиям , отливы должны быть:

• прочными, способными прослужить более 10 лет;
• легко монтироваться под определенным углом (до 110°);
• плотно примыкать к несущим стенам строения;
• осуществлять отвод жидкости по всему периметру;
• изготавливаться из качественных материалов.

Также к требованиям стоит отнести момент совместимости выбранного материала, из которого изготовлен отлив, и фасада строения. Элементы наружной отделки и декора должны создавать гармоничное сочетание. К примеру, пластиковый отлив будет плохо смотреться на каменном цоколе, и наоборот.

Любые изделия для отделки фасадов должны сопровождаться сертификатами качества , поэтому на данный момент стоит обратить наибольшее внимание.

Виды отливов и цены

Конструкции, предназначенные для водоотлива, делятся на несколько основных типов. Самыми распространенными среди них считаются:

1. Пластиковые (от 59 руб./п. м). Выпускаются из ПВХ разной жесткости и оттенков. Часто идут, как дополнение к сайдингу. Поврежденные участки легко заменяются новыми. Плюсы:
   • доступная цена;
   • простой монтаж и уход;
   • небольшой вес;
   • большой выбор.
2. Металлические (до 2 м, от 460 руб.). Изготавливаются из стали, меди и алюминия. Имеют антикоррозионное покрытие. Могут усиливать шум дождя, но это их единственный недостаток. Большинство металлических изделий имеют полимерное покрытие, под тон облицовки дома. Плюсы:
   • универсальность;
   • долговечность;
   • стойкость к механическим воздействиям;
   • устойчивость к температурным перепадам;
   • простота установки.
3. Бетонные (от 55 руб./м2). Производятся из самых крепких марок бетона (М400, М500), с добавлением пластификаторов.

   Внешне могут иметь вид плиток, легко крепятся специальными марками клея или цементным раствором. Могут иметь закругленные края. Плюсы:

   • можно покрыть любой фасадной краской;
   • отталкивают воду;
   • подлежат длительной эксплуатации:
   • несложный монтаж.
4. Керамические (от 79 руб./п. м). Выпускаются из клинкерной плитки. Имеют скошенную верхнюю грань, образующую нужный угол. При монтаже требуют тщательно подготовленной, идеально ровной поверхности. Плюсы:
   • замена любого участка, без повреждения остальных плиток;
   • привлекательный богатый внешний вид;
   • высокие водоотталкивающие свойства;
   • простой уход.
5. Каменные (от 540 руб./п. м). Подходят под облицовку из кирпича, фиброцементных панелей, фактурной штукатурки и натурального камня. Минусом считается цена – они самые дорогие среди остальных видов отливов и имеют большой вес. Плюсы:
   • различный тип цвета и фактуры;
   • замена участков, при желании изменения дизайна;
   • долгая эксплуатация;
   • эффективность отвода конденсата;
   • высокая механическая прочность в сравнении с другими типами;
   • легкость очистки.

Отливы в деревянном доме. Описание рабочего процесса

Рассмотрим, как установить отливы на фундамент деревянного дома, здесь важно приобрести заранее все необходимые материалы и приготовить инструмент. Работа включает в себя этап подготовки и этап крепления.

Подготовка

На этой стадии производятся следующие работы:

• Если между постройкой и установкой отлива присутствует временной промежуток, то лучше на это время закрыть бетон рубероидом или полиэтиленом. Особенно это актуально, если цоколь сделан осенью, а конструкция будет крепиться уже после зимы.

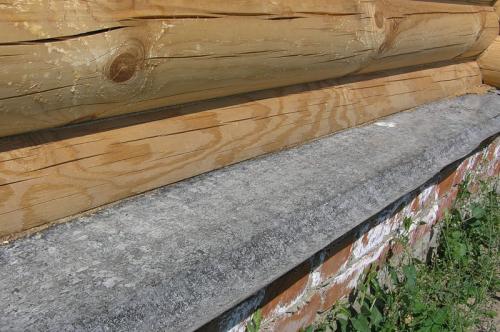

Нельзя оставлять конструкцию незащищенной на длительный срок, лучше закрыть ее рубероидом

• В первую очередь проверяется плоскость верхней части цоколя, для этого берется строительный уровень, и проверяются все без исключения участки, при необходимости надо подровнять конструкцию с помощью цементного раствора, это позволит сделать конструкцию надежной и ровной.
• Далее мы рекомендуем натянуть шнур по месту расположения верхней части защитных элементов. Можно даже отчертить линию, это поможет вам в дальнейшем, так как вы всегда будете видеть линию, которая является определяющей.
• Для наилучшего прилегания и обеспечения надежности многие специалисты советуют сделать небольшой откос на верхней части цоколя. Для этого делается раствор из песка и цемента и небольшой уклон в 15-20 градусов. Состав после укладки должен высохнуть и схватиться, для этого потребуется около недели.

Совет!
Можно поступить проще и просто прикрепить доску под небольшим уклоном по всему периметру.
Она также может стать отличным основанием, которое позволит усилить систему.

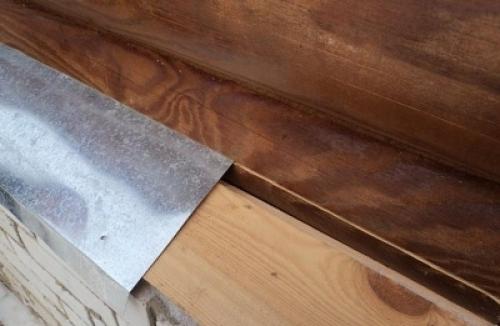

Доска в качестве основы – один из вариантов, которые используются весьма часто

Крепление системы

Когда подготовка окончена, начинается установка отливов на цоколь деревянного дома.

Инструкция по проведению работ выглядит следующим образом:

• В первую очередь необходимо определиться с тем, каким способом может производиться крепление , чаще всего используется один из трех вариантов: прорезание с помощью болгарки паза, как показано на фото выше, крепление прямо к плоскости стены (подходит для ровных поверхностей) и фиксация на направляющей, которая служит для крепления наружной отделки деревянного дома (например, сайдинга, вентилируемых фасадных систем и т.д.).

Если на фасаде есть направляющие, то вопрос с креплением значительно упрощается

• Установка отливов в деревянном доме требует особого внимания к герметизации соединений , конечно, если элементы заходят за наружную облицовку, вопрос решается сам собой, но когда вы крепитесь прямо к стене или делаете паз, то обязательно обрабатывайте стык с помощью атмосферостойкого силиконового герметика для деревянных домов, он позволит предотвратить попадание влаги под конструкцию и за счет эластичности останется невредимым при перепадах температур и влажности.
• Крепление производится с помощью саморезов , если отлив имеет определенный цвет, то лучше купить изделия со шляпками, окрашенными в тон основным элементам.

Совет!
Для работы хорошо подходят кровельные саморезы, они могут иметь разную окраску и комплектуются шайбами с резиновой прокладкой, что исключает попадание влаги в отверстия.

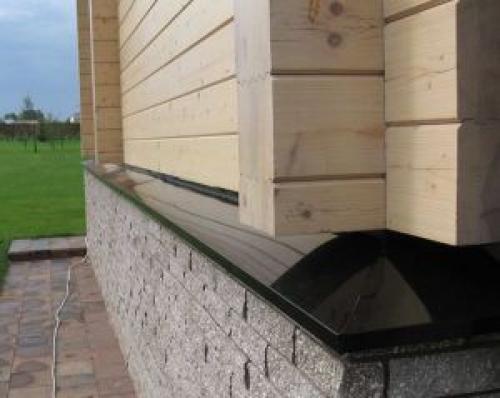

Когда крепеж имеет тот же цвет, что и отлив, внешний вид конструкции намного лучше

Остается добавить, что отливы на окнах в деревянном доме крепятся по схожей схеме с той лишь разницей, что крепление производится к оконной раме.

Установка отливов в деревянном доме. Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.
