Водяной теплый пол в частном доме: всё, что нужно знать

Водяной теплый пол в частном доме: всё, что нужно знать

Введение

Водяной теплый пол — это современное и эффективное решение для обогрева частного дома. Такая система позволяет создать уютную и комфортную атмосферу в любом помещении, независимо от его размера или назначения. В данной статье мы рассмотрим все аспекты, связанные с установкой и эксплуатацией водяного теплого пола.

Преимущества водяного теплого пола

• Равномерное распределение тепла по всему помещению.
• Экономичность: вода как теплоноситель имеет высокую теплоемкость, что позволяет снизить расходы на обогрев.
• Эстетичность: отсутствие радиаторов и видимых труб делает интерьер более современным и минималистичным.
• Долговечность: при правильной установке система может служить до 50 лет.

Компоненты водяного теплого пола

Для работы системы водяного теплого пола требуется следующее оборудование:

Компонент	Описание
Тепловой насос или котел	Источник тепловой энергии для нагрева воды.
Трубопроводы	Система труб, по которым циркулирует нагретая вода.
Циркуляционный насос	Обеспечивает движение воды по трубам.
Распределительные манифолды	Разделяют поток воды на отдельные контуры.
Терморегуляторы	Позволяют регулировать температуру в разных помещениях.

Плюсы и минусы водяного теплого пола

Преимущества

• Высокий уровень комфорта: теплый пол создает ощущение тепла от пола.
• Энергоэффективность: вода как теплоноситель позволяет экономить электроэнергию.
• Широкий выбор материалов: трубы могут быть сделаны из различных материалов.

Недостатки

• Сложность монтажа: требуется специализированное оборудование и навыки.
• Высокие первоначальные вложения: установка системы может быть дорогостоящей.
• Риск протечек: повреждение труб может привести к серьезным последствиям.

Требования к помещению

Перед установкой водяного теплого пола необходимо учитывать следующие факторы:

• Уровень влажности в помещении.
• Тип фундамента и пола.
• Наличие системы отопления.

Выбор труб

Трубы для водяного теплого пола могут быть сделаны из:

• Полиэтилена (PEX): гибкие и прочные.
• ПВХ: дешевые, но менее долговечные.
• Металла: прочные, но требуют дополнительной защиты от коррозии.

Обогреватели

Для нагрева воды можно использовать:

• Газовые котлы.
• Тепловые насосы.
• Электрические обогреватели.

Монтаж водяного теплого пола

Процесс установки системы включает следующие этапы:

1. Проектирование системы.
2. Подготовка помещения.
3. Укладка труб.
4. Установка оборудования.
5. Проверка системы.

Расходы и срок службы

Средние расходы на установку водяного теплого пола в частном доме составляют от 1000 до 3000 рублей за квадратный метр, в зависимости от материалов и сложности монтажа.

Срок службы системы может достигать 50 лет при правильной эксплуатации.

Безопасность и уход

Для обеспечения безопасной работы системы необходимо:

• Регулярно проверять трубы на наличие протечек.
• Контролировать температуру воды.
• Проводить профилактическое обслуживание оборудования.

Связанные вопросы и ответы:

Что такое водяной тёплый пол и как он работает

Водяные теплые полы работают по принципу циркуляции жидкого низкотемпературного теплоносителя, который, двигаясь по замкнутому контуру, постепенно охлаждается, отдавая тепло в помещение.

В частных домостроения функцию нагрева теплоносителя до заданной температуры выполняет нагревательный котел — электрический, газовый или дровяной.

Вода, нагретая до 80-85°С, при помощи циркуляционного насоса, поступает в смесительный узел, который предназначен для смешивания горячего теплоносителя из магистрали с уже значительно остывшем (ниже 30°С), чтобы получить жидкость с оптимальной для теплого пола температурой (40-45°С).

Подготовленный теплоноситель поступает в распределительную гребенку. Коллектор подачи предназначен для равномерного распределения жидкости по контурам, трубы в которых бывают разной длины. Проходя по всему проложенному маршруту, вода отдает тепловую энергию и возвращается к распределительному узлу.

Другой конец трубы подключен к еще одной гребенке — обратному коллектору, в конструкции которого предусмотрены регулировочные клапаны для контроля подачи теплоносителя, а также воздухоотводчик для стравливания воздуха из системы.

После прохождения коллектора обратки, часть остывшей жидкости попадает в смесительный узел, чтобы разбавить горячий теплоноситель. Оставшаяся часть попадает в котел для повторного нагрева.

Запорный кран в системе водяного теплого пола служит для балансировки и слива воды, а байпас необходим для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты.

Термоклапаны на контурах в комплекте с температурным датчиком позволяют поддерживать температуру в доме на заданном уровне.

Какие преимущества использования водяного теплого пола в частном доме

У всех видов теплых полов есть минусы и плюсы, которые нужно учитывать при выборе нагревательных систем. Начнем с преимуществ водяных конструкций:

• Теплые полы жидкостного типа эффективно обогревают помещения высотой до 1.7 м . Они заменят батареи и помогут создать в комнате комфортный микроклимат.
• Такой пол выгоднее, чем электрический . Функционирование второго потребует значительно больше электроэнергии, а результат будет аналогичным.
• Водяная система не сушит воздух . И в отличие от инфракрасного теплого пола не провоцирует активную циркуляцию пыли.
• Водяной пол достаточно прост в эксплуатации . Главное — грамотно сделать монтаж конструкции.
• Конструкция быстро нагревает комнату . А после выключения пола комната медленно остывает благодаря повышенной теплоемкости системы.

Перечислим и минусы:

• При нарушении технологии монтажа есть риск возникновения протечек . И самое неприятное — чтобы выявить проблему, придется вскрывать бетонную стяжку.
• Если хотите сделать водяной теплый пол в квартире в многоэтажном доме, придется согласовывать работы . Дело в том, что в таких зданиях система зависит от центрального водоснабжения. В итоге повышается гидравлическое сопротивление. Поскольку водопровод не рассчитан на горизонтальные конструкции, центральная система может выйти из строя. А это приведет к перебоям с отоплением у соседей.
• Жидкостные теплые системы долго и сложно монтировать . Спешка в этом деле неуместна, потому что придется в прямом смысле вымерять каждый миллиметр пространства и предельно аккуратно укладывать трубы.

Подводим итоги. Водяной подогрев пола в квартире организовать сложнее, чем в частном доме. Работы придется согласовывать, однако их не всегда одобряют. Зато если все же удастся создать жидкостный подогрев, можно наслаждаться теплом в холодный сезон даже в отсутствие основного отопления.

Какие материалы необходимы для установки водяного теплого пола

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжку Источник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы). Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым полом Источник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол. Важно не путать с электрическим, так там параметры немного отличаются.

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Что входит в систему водяного тёплого пола

Насос

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Какие типы систем водяного теплого пола существуют

Теплые полы бывают тяжелые, устраиваемые в бетонной стяжке, облегченные, укладываемые на термораспределительные панели и легкие — состоящие из тонких трубок, закрепленных на синтетической сетке.

Бетонная система

Представляет собой трубопроводы, прокладываемые под бетонной или цементно-песчаной стяжкой. От труб, заполненных горячей водой, тепло передается бетонной стяжке и равномерно распределяется по помещению.

Преимущества бетонной системы теплого пола:

• высокая теплоотдача;
• экономичность;
• долгий срок службы.

Бетонный пол и трубопроводы в стяжке не создают электромагнитных излучений и не выделяют вредных веществ в окружающую среду.

Такое отопление можно использовать под покрытие из каменной и керамической плитки, теплостойкого линолеума, ламинированного паркета.

Однако стоит учитывать, что бетонная стяжка создает нагрузку на перекрытия в 250-300 кг/м2 и не подходит для ветхих и деревянных перекрытий.

Кроме того, устройство стяжки требует значительных финансовых, трудовых и временных затрат.

До начала работ должны быть произведены расчеты несущей способности перекрытий.

Кладка водяного теплого пола в бетонную стяжку

Безбетонная система полов

Греющие трубы укладываются на специальные термораспределительные панели, обладающие хорошей теплопроводностью.

Эта система монтируется обычно между лагами в определенной последовательности:

• теплоизоляция из минеральной ваты или пенополистирола;
• опорные рейки из доски, фанеры или ДСП;
• термоматы с пазами, в которых размещают греющие трубы;

В качестве чистового покрытия можно использовать каменную или керамическую плитку, ламинат, паркет, линолеум, ковролин.

Такие конструкции устраиваются значительно быстрее и проще бетонных из-за отсутствия стяжки.

Каковы плюсы и минусы водяного теплого пола по сравнению с электрическим

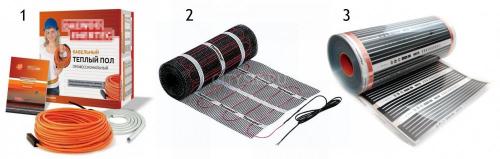

Электрические теплые полы, в отличие от водяных иметь несколько вариантов реализации:

• кабель,
• пленка,
• маты.

И соответственно каждый из них имеет свои преимущества перед остальными, а также и свои недостатки.

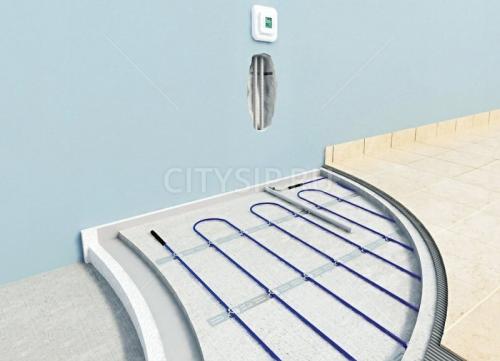

Кабельный пол

Подобная система отопления из электрических считается одной из самых популярных и достаточно бюджетных. Она состоит из специальных, термостойких кабелей, которые нагреваются при воздействии на них небольшого тока и отдают тепло напольному покрытию. Как и водяные полы, этот вид укладывается в стяжку, что может создать некоторые затруднения при уже выполненном под ключ ремонте.

Основным минусом можно назвать то, что если в процессе эксплуатации кабель повредится, то заменять придется весь участок также мало кому понравится вариант, что пользоваться полами можно будет только через две недели после монтажа.

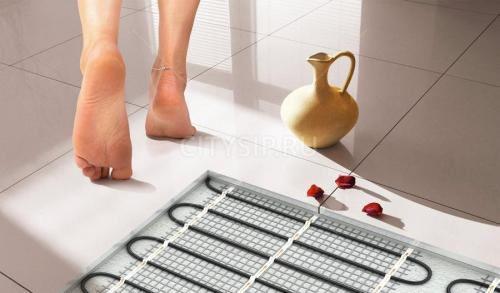

Нагревательные маты

Формально, это те же нагревательные кабели, просто в заводских условиях разложенные «змейкой» и запаянные в специальное полотно. Вследствие этого их монтаж упрощается в несколько раз. Нет необходимости делать стяжку, маты кладутся на специальный клей. Единственное что, на уже существующем бетонном поле, делаются дополнительные канавки для лучшего сцепления клея и полотна.

И данный вид обладает тем же недостатком, что и предыдущий – при выходе из строя датчика или повреждения небольшого участка, придется перестилать весь пол или забыть про то, что такое, когда ногам тепло.

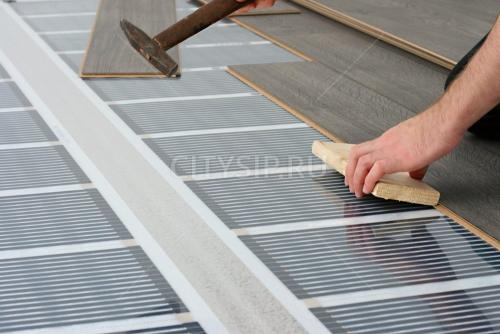

Инфракрасная пленка

Из всех вариантов теплого пола инфракрасный является одним из самых эффективных способов обогрева помещения. При использовании подобной пленки создается впечатление, что в комнате температура выше, чем показывает градусник. А также многими будет оценено то, что подобную систему можно монтировать не только в пол, но и в стены, и даже в потолок, что серьезно расширяет горизонты создания теплого и уютного дома.

Сложно найти у него и недостатки – данная система устанавливается за один день, использовать все ее ресурсы обогрева можно сразу же после монтажа, при выходе из строя одной из секций не нужно менять весь участок, а просто заменить неработающий и снова начать наслаждаться теплом.

Можно ли использовать водяной тёплый пол вместе с другими системами отопления

Комбинированная система состоит из подсистем радиаторного отопления и тёплого пола. С такой системой комфортный микроклимат в доме легко поддерживать в любую погоду. Осенью и весной дом вообще можно отапливать исключительно тёплыми полами. Зимой – дополнительно подключать радиаторы. Комбинированная система гораздо надёжнее обычной, поскольку при выходе из строя одной из её частей дом всё равно не останется без обогрева.

Установка комбинированной отопительной системы, включающей одновременно батареи и тёплый пол, позволяет:

• повысить КПД всего отопительного контура;
• наиболее рациональным образом распределять тепло;
• снизить затраты на отопление.

Всё те же шведы разработали несколько способов укладки тёплых полов, позволяющих выполнять монтаж не только на первом этаже, под тяжёлую стяжку, но и на лёгких перекрытиях, в том числе деревянных. То есть при желании тёплые полы можно установить во всех помещениях, а затем лишь регулировать температуру. Раньше при установке комбинированной системы отопления радиаторы соединяли исключительно металлическими трубами, поскольку в системе должна поддерживаться высокая температура. Но такие трубы стоят довольно дорого. Поэтому в целях экономии в последние годы для монтажа отопительной системы стали использовать трубы из сшитого полиэтилена. Для обустройства высокотемпературной системы больше всего подходят полиэтиленовые трубы из PEX-B: они отличаются большей термостойкостью, чем аналоги из PEX-A. Трубы из PE-RT для высокотемпературной системы лучше не использовать: при температуре выше +50 °C они долго не прослужат.

Приобретать металлические трубы (медные или из нержавеющей стали) для монтажа тёплых полов слишком дорого. Благодаря тому, что на рынке есть более дешёвые трубы из полимерных материалов, не имеет смысла тратить деньги на металлические комплектующие.

До недавнего времени тёплые полы монтировали из металлопластиковых труб. Они намного дешевле металлических и вполне удовлетворяют всем требованиям, выдвигаемым к комплектующим для тёплого пола. Единственный недостаток металлопластиковых труб – сложность ремонта в случае повреждения пластикового слоя.

В последнее время всё чаще для обустройства тёплых водяных полов используют трубы из сшитого полиэтилена – PEX. Этот молекулярно изменённый материал отличается термостойкостью, гибкостью и прочностью. Трубы из PEX (PEX-A, PEX-B) рассчитаны на 50 лет службы. Ещё более бюджетный вариант – трубы из термостабилизированного полиэтилена PE-RT.

В себестоимость тёплого пола следует включить также фитинги для PEX-труб или аналогов из PE-RT, ПНД-гофрированные трубы для защиты труб тёплого пола от механических повреждений. Расходы окупаются за счёт длительного срока эксплуатации водяного тёплого пола из полиэтиленовых труб.

Какие затраты связаны с установкой и эксплуатацией водяного теплого пола

В первую очередь нужно определиться с бюджетом, который потребуется для проведения работ. При этом помните о том, что конструкция всегда делается с теплоизоляционным слоем, а поверх нее заливается стяжка, поэтому считать затраты следует в комплексе. Цена теплого водяного пола состоит из нескольких основных пунктов:

• Подготовка основания. Если у вас ровная поверхность, то никаких затрат не потребуется. Но когда необходим демонтаж старого покрытия или выравнивание плоскости и заделка трещин либо неровностей, то это потребует затрат. Тут все зависит от конкретной ситуации, поэтому сложно назвать точные цифры.
• Гидроизоляционная пленка укладывается на основание, обычно берут технический вариант толщиной 100 мкм. При длине рулона в 50 м и ширине 150 см он стоит примерно 1300 рублей, можно приобретать материал и метражом, все зависит от того, какая площадь помещения. Материал двухслойный, в виде рукава. Если основание ровное, можно стелить и в один слой, что позволит сэкономить на данном аспекте.
• Для утепления поверхности чаще всего используют пенопласт, его плотность должна быть не ниже 20 кг на кубометр. Толщина зависит от особенностей помещения и может составлять от 2 до 5 см. Стоимость кубического метра может различаться в разных регионах и обычно составляет от 3500 до 4500 р. При толщине в 5 см в одном кубе 20 кв. м, при толщине 3 см – 33 кв. м, а 2 см – 50 кв. м. Если в укладке утеплителя нет необходимости, то можно постелить Пенофол – вариант из вспененного полиэтилена с отражающей поверхностью. Он стоит от 110 рублей за квадратный метр.
• Армирующая сетка для пола. Ее делают из проволоки толщиной от 3 мм. Размер ячейки может быть 100х100 мм, этого достаточно для укрепления поверхности будущей стяжки. Она укладывается поверх утеплителя, а стыки соединяются вязальной проволокой. Цена квадратного метра начинается от 90 рублей.
• Труба металлопластиковая. Это основной элемент теплого пола, через который циркулирует вода и тем самым обогревает поверхность. Нужно покупать добротные варианты, их стоимость — от 100 рублей за погонный метр. Изделий очень много, поэтому цена может варьироваться в больших пределах. Расход трубы при шаге укладки в 100 мм составляет 10 погонных метров на квадрат.
• Комплектующие для системы теплого пола. Это целый комплект разнообразных фитингов, а также регулирующий узел. Тут может быть много решений – от традиционных трехходовых клапанов до насосно-смесительного узла или терморегулирующего комплекта.

На сколько сложна установка водяного теплого пола для начинающего

После выбора материалов важно провести качественной монтаж, чтобы не допустить перегрева, трещин в стяжке и дефектов напольного покрытия. Лучше не рисковать и доверить работу опытным мастерам.  При установке системы нужно правильно рассчитать площадь укладки, длину шага кабеля или труб, а еще выбрать подходящие материалы для изоляции и покрытия. Но провести такую работу самостоятельно — сложно.

Ошибки монтажа теплого пола не всегда очевидны человеку без опыта, поэтому лучше довериться профессионалам. Например, монтажникам из Клуба РЕХАУ. Про . Мастера помогут выбрать плитку или ламинат, посоветуют надежную систему подогрева, а также правильно настроят блок управления и подключат датчики .

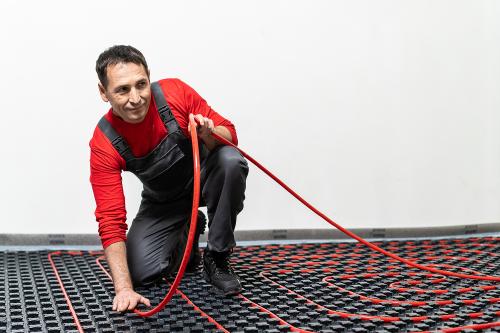

Какие бывают ошибки при монтаже

Установка системы под мебелью или близко к стенам. Прежде, чем приступать к укладке , необходимо сделать разметку площади обогрева. Класть теплый пол под кухонный гарнитур, камин или лестницу нельзя — есть риск повредить систему и испортить мебель. При монтаже стоит отступить от них примерно 10 см — для правильной подачи тепла и экономии энергии.

Некачественно уложенная стяжка. При закладке основания важно не допустить слишком тонкого или слишком толстого слоя стяжки. В первом случае пол будет отдавать тепло неравномерно, во втором — долго греться и остывать.

Для теплых полов лучше не использовать полусухую стяжку. Это пористый материал, который будет плохо проводить тепло. В результате система будет греть недостаточно.

Недостаточное количество материала для стяжки. При подготовке основания пола не стоит экономить цемент, бетон или сухую смесь. Иначе стяжка будет ложиться неровно: в ней останутся пустые места, которые заполнятся воздухом. В результате кабели системы могут перегреться и выйти из строя.

Недостаточная теплоотдача у окон и дверных проемов. Теплоотдача нужна, чтобы компенсировать теплопотери. Если не использовать меньший шаг укладки водяной системы у окон и выхода на улицу, пол в этих зонах будет холодным, а теплопотери — компенсироваться недостаточно.
