Какими способами можно усилить ленточный фундамент. Что такое усиление фундамента, и способы проведения этого процесса

Какими способами можно усилить ленточный фундамент. Что такое усиление фундамента, и способы проведения этого процесса

Усилением строительных конструкций называют мероприятия и действия, которые изменяют механические качества укрепляемого элемента здания. Или же изменяют конструктивное строение узла, находящегося в ослабленном состоянии, снимая с него часть нагрузки.

Существует немало методов привести восстановить или даже повысить несущие способности фундамента. Часто используемые технологии схематично показаны в следующей таблице (иллюстрации можно увеличить, кликнув по ним мышкой):

Иллюстрация	Способы усиления фундамента дома
	Усиление монолитных ленточных фундаментов при помощи установки на подошве продольных железобетонных балок со стойками, стальных продольных и поперечных балок и поперечных затяжек – в области перехода от цоколя к стене.
	Увеличение опорной площадки с установкой продольных балок на уровне подошвы фундамента и с наращиванием толщины железобетонной ленты с обеих сторон, как правило – по технологии торкретирования.

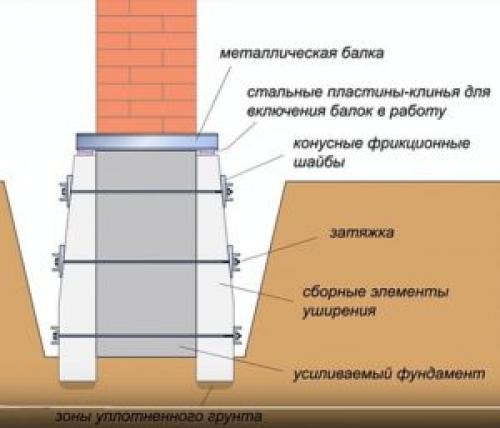

	Увеличение опорной площадки фундамента с помощью сборных элементов, монтируемых с использованием стальных затяжек, и с установкой поперечных стальных балок усиления на переходе от цоколя к стене.

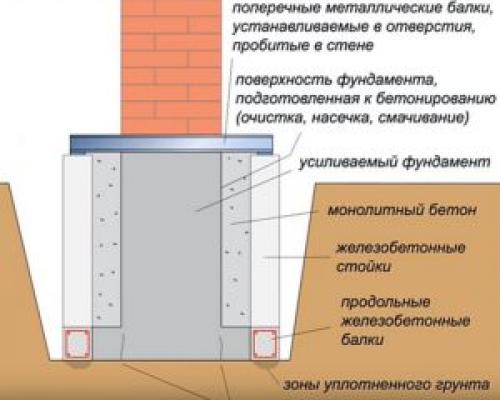

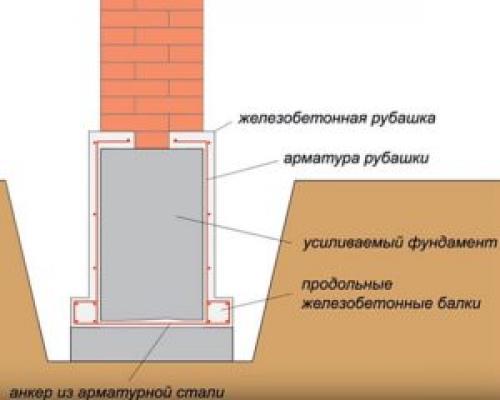

	Обустройство продольных балок на подошве фундамента, стянутых поперечной анкеровкой, в комплексе с дополнительным армированием и железобетонной «рубашкой», наносимой по технологии торкретирования на стены ленты с обеих сторон.

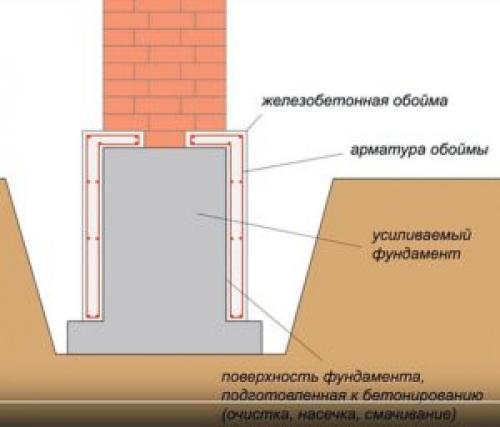

	Способ, во многом схожий с предыдущим, с обустройством железобетонной «обоймы» на стенках ленты, но без усиления плитной части. Этот вариант также может быть произведен методом торкретирования, с предварительным дополнительным армированием стен бетонной ленты.

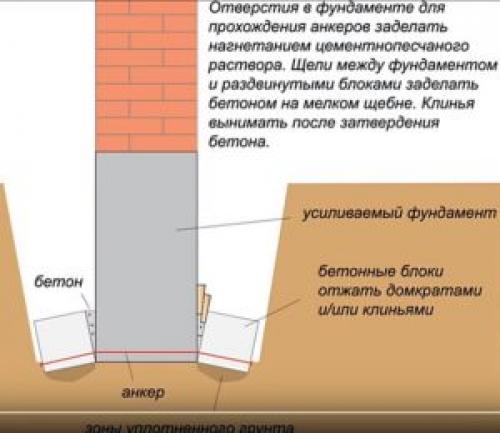

	Увеличение опорной части фундамента опорными железобетонными элементами с обжатием грунта у основания. Железобетонные блоки связываются между собой поперечными анкерами. Уплотнение грунта достигается расклиниванием блоков с бетонированием получившихся промежутков.

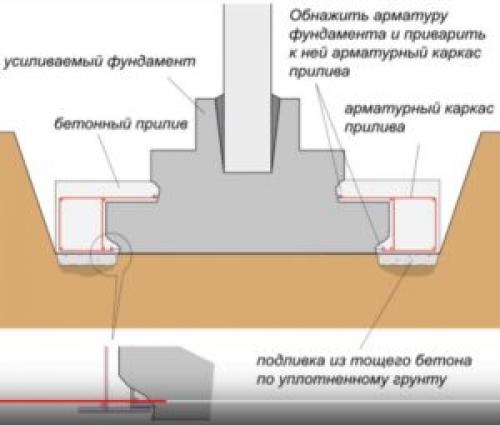

	Увеличение ширины подошвы ленточного фундамента с обустройством приливов из бетона. Приливы связываются между собой стальными поперечными балками.
	Увеличение площади отдельно стоящего опоры фундамента за счет приливов со связанными арматурными каркасами.

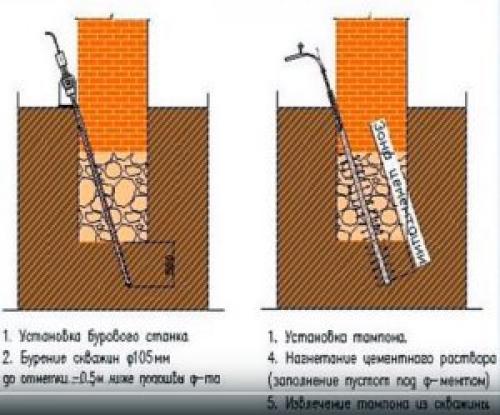

	Инъекционная цементация бутового фундамента и области контакта фундамента с грунтом

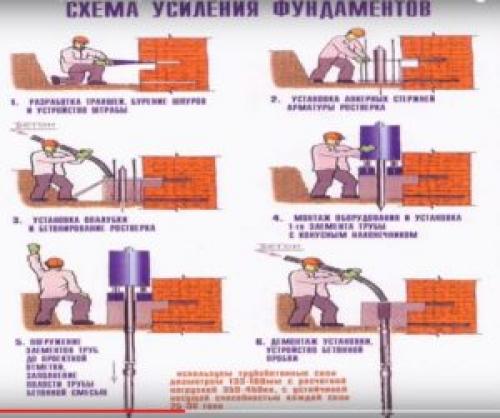

	Усиление фундаментов буро-инъекционными сваями, которое может производиться разными способами, в зависимости от того, какую область основы необходимо укрепить.

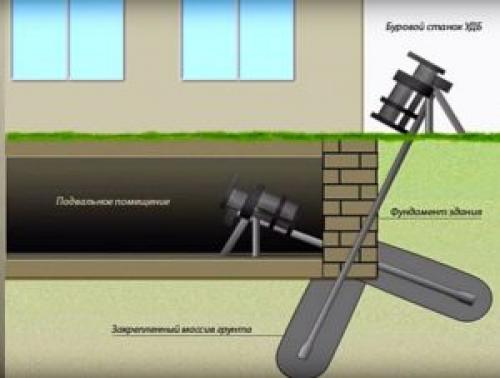

	Усиление несущей способности фундамента устройством «косых» буронабивных свай со стороны улицы и со стороны подвального помещения дома.

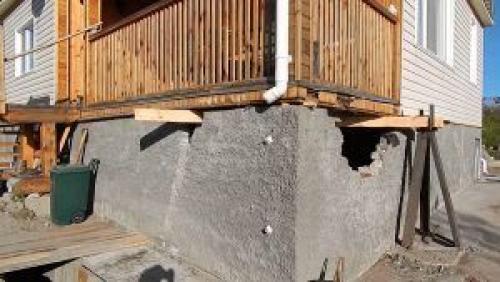

Как отремонтировать фундамент дома. Возможные варианты ремонта

Ремонт фундамента, связанный с заделыванием трещин, можно выполнить 2 методами: первый способ заключается в том, что применяется замазка. Второй предполагает применение цементного раствора. Предварительно нужно зачистить все образовавшиеся недостатки, затем выполняется инъецирование подготовленной смеси, которая изготавливается путём смешивания цемента с песком в пропорции 1 к 2. Отделанная поверхность затирается правилом с незначительным смачиванием водой. После полного затвердевания можно окрасить её.

Если основание постоянно подтапливает, в первую очередь займитесь монтажом дренажа вокруг здания

Ремонт фундамента дома, который подвергается периодическому подтапливанию, выполняется с монтированием дополнительного дренажа, необходимого для отвода воды от стен здания. Если сделать это проблематично, можно ограничиться изготовлением отбойного барьера, направляющего воду по канаве или качественной отмостки шириной более 80 см.

Если появление трещины связано с монтажом основания выше уровня промерзания почвы, требуется выполнить ремонт ленточного фундамента, связанный с его утеплением. Вдоль всего цоколя выкапывается канавка, которую нужно засыпать влажным песком. Верхняя часть закрывается теплоизоляцией, а затем делается отмостка.

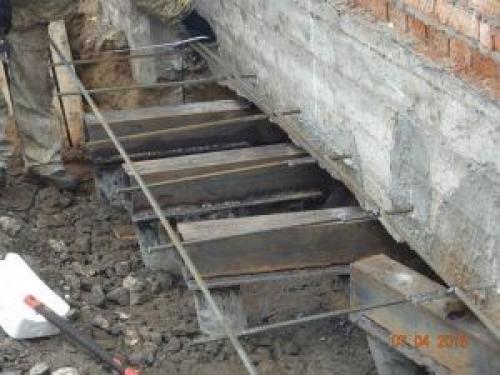

В том случае когда разрушение фундамента значительное, может понадобится капитальная реставрация. В этом случае роется канавка, аналогичная ранее описанному методу, старая поверхность очищается от отслоившейся штукатурки и гидроизоляции и обрабатывается грунтовкой. О том, как заменить фундамент, находящийся во влажном грунте, смотрите в этом

На расстоянии 80 100 см друг от друга высверливаются отверстия, в них вставляется арматура. Делается 3 – 5 ряда таких штырей. Вся поверхность, которую нужно отремонтировать, закрывается металлическим каркасом из арматуры. Затем делается опалубка и заливается новый слой фундамента, после чего делается отмостка.

Способы усиления фундаментов. Классические способы усиления фундамента

Предварительно выясняется состояние всех несущих конструкций дома – стен, перекрытий, проверяется наличие трещин и их раскрытие. Обследуют грунты основания – структуру и состояние, определяют настоящий уровень грунтовых вод и все, что возможно, об их поведении – напоре, направлении, скорости фильтрации. Необходимы данные о конструкции фундамента и глубине его заложения. Если этих данных нет, иногда проводят изыскания – шурфовку или обкапывания, но эти мероприятия с учетом уже имеющихся ослаблений не всегда возможны. Решение о необходимости демонтажа и полной замены старого фундамента принимается только при полной картине и выяснения причин его разрушения.

В основном классические способы укрепления фундаментов заключаются в увеличении площади подошвы, и тем самым уменьшении удельной нагрузки на подстилающий слой грунта основания.

Один из методов – фундамент окапывают и монтируют с одной или двух сторон железобетонные обоймы. Работать можно только одним способом – захватками, не превышающими 0,5м -1 м, в зависимости от конструкции и состояния фундамента. Возможно, потребуется сделать временное разгрузочное крепление балками и стойками. Прежде чем приступать к следующей захватке, все работы на реконструируемой должны быть закончены, обратная засыпка сделана и грунт тщательно уплотнен. Ослаблять несущую способность основания дома земляными работами является опасной ошибкой, это может привести к обрушению.

Если стены дома сложены из камня, блоков или кирпича – нужна особая осторожность. Дальнейшие просадки ослабленной конструкции могут привести к разрушениям стен. Земляные работы при реконструкциях кирпичных домов зачастую невозможны, окапывать основание опасно. Усиление делают устройством двухсторонних монолитных бетонных поясов. Фундаменты МЗЛФ (мелкозаглубленные ленты и ростверки) часто подвергаются действию выталкивающих сил от подвижек грунтов основания.

Причины подвижек могут быть разными - морозное пучение, вымывание грунтов, техногенные факторы. Ленточный фундамент испытывает неравномерные нагрузки, получает трещины, здание получает наклон, видимый даже на глаз.

Способ усиления, основанный на увеличении площади подошвы:

1. Стену дома, получившую наклон, «разбивают» на захватки длиной до одного метра
2. Делают шурфовку с двух сторон, для того, чтоб заложить песчаные подушки

Действующий фундамент аккуратно просверливают и устанавливают стяжки из арматуры с цементированием. Вокруг фундамента устанавливают опалубку и бетонируют. После набора прочности бетона усиления не менее 70% , что происходит при создании бетону условий для нормального твердения за семь суток, выполняют крепеж всех усиливающий элементов арматурой. Гидроизоляция выполненной бетонной конструкции необходима.

Перечисленные методы усиления возможно проводить своими силами.

Как усилить старый фундамент. Как усилить фундамент частного дома: поиск причин и ликвидация угрозы

7 мин.

Фундамент

Медленное или быстрое разрушение фундамента дома — явление, с которым рано или поздно приходится сталкиваться почти всем владельцам загородной недвижимости — как «пожилых», так и новых зданий. Поэтому вопрос о том, как усилить фундамент частного дома волнует всех без исключения. Он приходит в голову тем, кто уже обнаружил настораживающие симптомы, и тем, кто просто хочет минимизировать риск износа и повреждения основания. Прежде чем приступать к самой операции, нужно выяснить причины, повлекшие его деформацию. Если есть возможность самостоятельного устранения, то лучше быстрее начать их ликвидацию. Способов укрепления фундамента существует довольно много: некоторые из них даже не требуют вмешательства специалистов и присутствия техники.

Потенциальные причины разрушения

Наиболее часто укрепление необходимо в двух случаях: если хозяевами обнаружены признаки деформации, или когда они планируют увеличить нагрузку на основание, надстроив еще один этаж. В первом случае перед тем как интересоваться, как усилить фундамент частного дома, надо найти виноватых в его повреждении. Частичное разрушение фундамента может спровоцировать:

• большое скопление влаги — переувлажнение почвы из-за повысившегося уровня грунтовых вод, после паводка, из-за отсутствия дренажной системы, либо ее неэффективности;
• нарушение технологии во время сооружения основания: недостаточный объем цемента, некачественные компоненты, некорректно сделанный армирующий каркас;
• расположение бетонной платформы выше, чем уровень промерзания грунта, в этом случае в появившихся дефектах виноваты его подвижки;
• земляные работы, проводимые близко от здания: увеличение нагрузки даже на одном участке способно привести к возникновению трещин, к просадке;
• перепланировка здания, если во время нее несущие стены смещались с законного места;
• сейсмическая активность региона либо близость здания к железной дороге;
• некорректная эксплуатация — отсутствие отопления в зимний период;
• ошибки, закравшиеся в расчеты максимальной нагрузки на него;
• большая масса строения, например, из кирпича.

Самые частые провокаторы деформаций и нарушения целостности фундамента — большие погрешности в расчетах и нарушения технологии строительства. Такие ошибки становятся причиной начавшегося разрушения основания даже тех домов, что были возведены недавно. Следствие этих грубых упущений — его просадка.

На фундамент оказывает губительное влияние и окружающая среда. Небольшие подземные колебания, резкие перепады температур, сезон дождей и снежные зимы — потенциальные угрозы для любого бетонного сооружения.

Симптомы начавшейся деформации

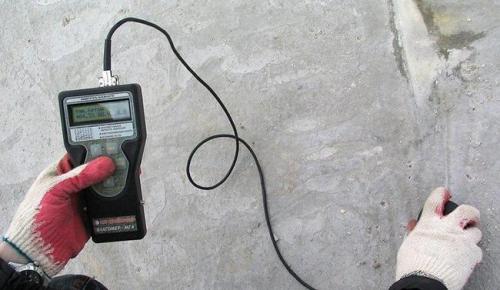

Для выявления всех дефектов лучше воспользоваться помощью профессионалов, которые «вооружены» специальным оборудованием. Однако можно дать приблизительную оценку ущерба даже самостоятельно. Есть несколько признаков, которые указывают на начавшееся разрушение. Они бывают очевидными и скрытыми.

Видимые симптомы бросаются в глаза, поэтому не заметить их трудно. Можно установить неутешительный диагноз, если:

• некоторые участки пола внезапно деформировались;

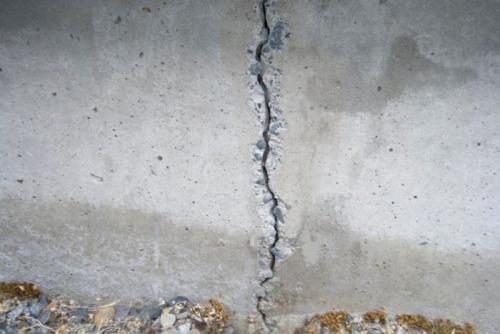

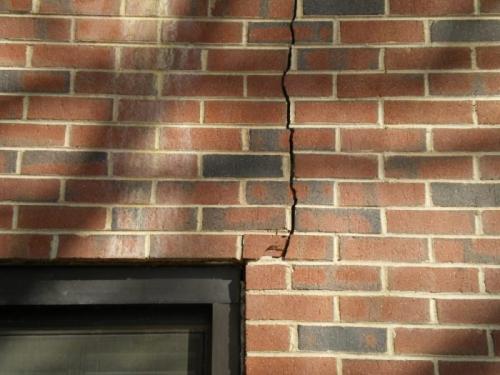

• в стенах и цоколе обнаружились трещины разной глубины;
• около цоколя появились провалы почвы, изменился уровень грунта;
• выявились дефекты наружной облицовки, или она начала разрушаться.

Конструктивные решения для усиления фундаментов. Способы укрепления основания дома

Все здания подразделяются на: кирпичные, каменные, деревянные. К примеру деревянный дом можно поднять или передвинуть. Это неприменимо, если встает вопрос как укрепить фундамент кирпичного дома или каменного. Все дома отличаются цоколем, характером ремонтных работ, проводимых в соответствии с проектом постройки.

Укрепление свайного фундамента

Перед тем, как усилить фундамент, нужно определить какие неисправности имеют сваи здания (просели, провалились, изменили форму).

Усиление фундамента дома буронабивными сваями Источник pinterest.pt

Для выяснения забивают сваю около фундамента, чтобы определить достаточную глубину нахождения основных свай. Потому, что в начале строительных работ заглубление свай могло не достигнуть точки промерзания грунта, и не было упора при их вкручивании. При изменении форм свай, их заглубляют до твёрдого грунта. При обвале, под сваями размещают деревянные или металлические подкладки.

Замена отдельных свай

Чаще всего для старых деревянных построек использовался свайный бревенчатый фундамент. Под долголетним воздействием влаги на эти элементы основания, они повреждались и становились менее прочными. Чтобы произвести замену таких бревенчатых свай, здание приподнимается домкратами, извлекается бревно, а на его место устанавливается новая свая.

Перед поднятием строения, подкладывают прочные доски для упора домкрата, чтобы он не углублялся в землю от нагрузки, а поднимал здание. Между строением и домкратом тоже должна быть прослойка из древесины.

На дно отверстия от извлечённого старого бревна заливают бетон для укрепления новой сваи. Потом, в течение нескольких дней раствор должен засыхать, после этого устанавливается новая опора.

Чтобы сваи не «ушли» в сторону нужно дождаться полного высыхания раствора Источник miremonta.ru

Такой метод подходит, если нужно заменять только отдельные брёвна (2-4 шт.), для замены всего основания используют буронабивные или винтовые сваи. Поэтому перед заменой тщательно изучают состояние фундамента, чтобы вскоре не пришлось и его менять.

Усиление фундамента железобетонной рубашкой. Усиление фундамента железобетонной обоймой

Это лёгкая и удобная технология, которая подходит для укрепления фундаментов неглубокого залегания. Её под силу сделать самостоятельно.

Усиление фундамента железобетонной обоймой — простая и доступная технология, помощью которой можно легко отремонтировать деформированный фундамент самостоятельно

Для работ нужен бетон марки 400, арматура Ø 16–18 мм, проволока, анкеры и инъекционные трубки (если предусмотрено их использование).

1. По периметру здания выкапывают траншею на глубину, равную глубине фундамента плюс 50 см и шириной около метра. Стенки основания очищают от грязи и промывают цементным молочком.
2. По высоте фундамента в шахматном порядке высверливают отверстия. В них забивают арматурные прутки так, чтобы они выступали за стенки основания на 15 см. Крепят к ним арматурный остов.


   Арматурный каркас крепится к основному фундаменту с помощью прутов арматуры, вбитых в специально высверленные отверстия

3. Монтируют опалубку и заполняют её внутреннее пространство бетонным раствором.

Получается железобетонный пояс (обойма), который жёстко фиксирует фундамент и предотвращает его дальнейшую деформацию. Если несущая способность первоначального основания недостаточна, обойму выполняют с уширением в нижней части.

Для бутовых оснований с большим количеством пустот используют инъекционные трубки, установленные в фундаменте так, чтобы они выходили на 35–40 см за стенки обоймы. Через них в полость фундамента нагнетают цементный раствор после полного застывания обоймы. Раствор заполняет пустоты и схватывается с поверхностью фундамента, а обойма образует дополнительный контур, обеспечивающий целостность и прочность основания. Через два-три дня инъекционные трубки обрезают.

Источник: https://interer-stil.ru-land.com/stati/metody-usileniya-i-ukrepleniya-fundamentov-opredelenie-prichin-i-metodov-ukrepleniya

Способы разгрузки и усиления фундаментов эксплуатируемых зданий. Причины, вызывающие необходимость усиления оснований и фундаментов

Долговечность жилых зданий, их соответствие назначению во многом определяются состоянием оснований и фундаментов. Система основание - фундамент является наиболее сложной в моделировании и предвидении ее функционирования в процессе возведения и особенно эксплуатации зданий и сооружений. Эта система в эксплуатационных условиях постоянно испытывает одновременное, зачастую трудно учитываемое воздействие многих факторов, из которых наиболее значительными являются изменения свойств основания, природные явления и воздействия, связанные с деятельностью человека.

Нарушения нормальной работы оснований и фундаментов встречаются довольно часто, и хотя обычно не происходит полного разрушения зданий и сооружений, но наблюдаются разного рода деформации, перекосы, трещины, которые без устранения причин их появления и невыполнения в срок ремонтных работ могут привести к самым серьезным последствиям, вплоть до аварий.

Основными причинами деформации фундаментов и оснований, вызывающими необходимость их усиления и реконструкции, являются:

увеличение нагрузок на фундаменты - вызывается необходимостью установки нового оборудования (как правило, более мощного и с большим весом), надстройкой существующих жилых зданий и их сооружений при реконструкции, капитальном ремонте и т. д. Зачастую бывает сложно отобрать монолиты из-под фундамента или испытать грунт на месте. Следует иметь в виду, что, по опытным данным, расчетное сопротивление грунтов, уплотненных действием нагрузки от существующего здания, можно увеличить до 40% при удовлетворительном состоянии самого здания. При этом осадки не должны превосходить 30…40% предельных значений;

недостаточная прочность материала фундаментов - может быть обусловлена неудовлетворительным качеством строительно-монтажных работ (дефекты бетонирования, замораживание), действием агрессивных грунтовых вод, особенно при наличии блуждающих токов;

ухудшение условий устойчивости оснований и увеличение их деформативности вследствие изменения уровня грунтовых вод, замачивания основания атмосферными и производственными водами, пучение грунтов при промерзании и т. д.;

развитие недопустимых деформаций вследствие строительства или реконструкции новых жилых зданий или сооружений рядом с существующими, ошибок проектировщиков, некачественной оценки инженерно-геологических условий строительной площадки и др.

Расчет и проектирование фундаментов в настоящее время происходит на достаточно высоком научно-техническом уровне, и ошибки практически исключены. Однако недостатки при разработке чертежей все же имеются, что нередко происходит из-за нечеткого выполненных инженерно-геологических изысканий, неполного учета эксплуатационных факторов, недостаточной оценки влияния расположенных вблизи зданий и подземных коммуникаций и несоблюдения правил проектирования в особых условиях строительства. Иногда инженерно-геологические изыскания для проектирования фундаментов проводятся значительно раньше начала строительства, а к моменту разворота работ условия на площадке по каким-либо причинам изменяются. В некоторых случаях при инженерно-геологических изысканиях на строительной площадке выполняется недостаточное число геологических выработок, что при наличии разнородности грунтов приводит к неточности исходных предпосылок. Все еще имеются случаи неточности при определении физико-механических и прочностных характеристик грунтов и при принятии расчетных схем фундаментов.

Источник: https://interer-stil.ru-land.com/stati/metody-usileniya-i-ukrepleniya-fundamentov-opredelenie-prichin-i-metodov-ukrepleniya

Усиление оснований зданий и сооружений

Из практики проектирования и обследования зданий установлено, что после 20 лет эксплуатации основания фундаментов находятся в недонапряженном состоянии. Это обусловлено уплотнением грунта основания за счет уменьшения его пористости под нагрузкой от массы здания. Существенный запас прочности имеют здания постройки середины XX в., что позволяет осуществлять работы по ремонту и замене сменяемых конструктивных элементов на более капитальные (например: деревянные перекрытия на железобетонные) без усиления фундаментов. Однако во время эксплуатации основания зданий и сооружений подвергаются широкому спектру воздействий, снижающих их несущую способность (подтопление площадки строительства, протечки коммуникаций, неправильная эксплуатация и т.д.), вследствие чего возникает необходимость усиления грунтов основания, которая сводится в основном к повышению их несущей способности. Для этого на практике применяются три основных способа: химический, термический и физико-механический.

Из практики проектирования установлено, что наиболее эффективным является химический способ, который включает в себя силикатизацию, цементацию, смолизацию. Для выполнения работ по силикатизации грунтов под подошву фундаментов погружают инъ- екторы из стальных труб диаметром 19…38 мм, через которые производят нагнетание раствора под давлением 0,3…0,6 МПа. Для ленточных фундаментов инъекторы помещают с обеих сторон с поверхности земли, из подвалов или специальных траншей. Если ширина фундамента имеет значительные размеры, то закрепление грунтов основания производят наклонными инъекторами.

Силикатизация основания существующих фундаментов предназначена для повышения несущей способности мелких и пылеватых песков-плывунов лессовидных и насыпных грунтов (рис. 4.1). Силикатизация грунтов возможна для грунтов с коэффициентом фильтрации 0,0023—0,092 см/с. В грунт нагнетают раствор жидкого стекла и хлористого кальция. Для водонасыщенных грунтов применяют закрепление грунтов электросиликатизацией, т.е. стимуляция перемещения раствора с помощью электрического тока.

Рис. 4.1. Усиление грунтов нагнетанием растворов (цементация, битумизация, силикатизация, смолизация):

1 — существующий фундамент; 2— инъекторы, погружаемые с поверхности основания; 3 — закрепленный грунт; 4 — направление распространения закрепляющих растворов; 5 — шланг для подачи растворов

Цементацию грунтов основания применяют только при наличии рыхлых средне- и крупнозернистых песков, а также карстовых пустот. Прочность цементированного грунта основания вблизи скважины- инъектора достигает 2—2,5 МПа при расходе цемента 20—40% объема закрепленного грунта. Для цементации применяется раствор марки М400 и выше с водоцементным отношением 0,4:10.

Смолизацию оснований применяют для закрепления песчаных грунтов при высоком уровне грунтовых вод. Раствор из карбомидной смолы и соляной кислоты образует гель, который склеивает частички песка между собой. Раствор нагнетают в скважину при рабочем давлении до 1 МПа.

Термический способ используют в основном для лессовых проса- дочных грунтов. В грунт через жароупорные трубы нагнетается воздух, нагретый до температуры 600..800 °С. При температуре воздуха 300 °С лессовый грунт теряет просадочные свойства, при температуре 700— 800 °С приобретает высокие прочностные свойства.

Выбор метода усиления основания принимается в зависимости от геологических условий площадки и вида фундаментов, а также стоимости работ.

Рис. 4.2. Электрохимическое закрепление грунтов (электросиликатизация, электроосмотическое уплотнение):

• 1 — существующий фундамент; 2 — инъекторы-электроды (или стержни электроды, погружаемые с поверхности основания; 3 — закрепленный массив грунта; 4 — очередное положение инъекторов-электродов;
• 5 — кирпичная стена; 6 — вскрытый пазух фундамента

Рис. 4.3. Термическое закрепление грунтов:

• 1 — существующий фундамент; 2 — скважины; 3 — форсунки с наконечником; 4 — пламя; 5 — закрепленный грунт;
• 6 — направляющие втулки для подачи топлива

Следует отметить, что при закреплении грунтов химическим методом нагнетаемые под подошву фундамента реактивы активно распространяются в сторону от фундамента, перемещая и некоторое количество частиц грунта. Чтобы избежать временного ухудшения физико-механических характеристик грунтов основания под подошвой фундамента (следовательно, дополнительных осадок), рекомендуется заблаговременно устроить «завесы» из закрепленного грунта по обеим сторонам от фундамента, препятствующие вторичной суффозии.

Ремонт бетонных фундаментов. Обследование фундаментов

Перед ремонтом фундамента рекомендуется провести несколько обследований. Это позволит определить причины разрушения, а также решить, возможно ли провести ремонт своими руками.

При появлении трещины нужно обязательно определить, увеличивается ли она. Для этого устанавливаются так называемые маркеры. Для того чтобы проверить, прогрессирует ли трещина, необходимо наклеить на неё поперёк бумажную ленту и оставить на 10 дней. Если лента осталась неповреждённой, то трещину можно заполнить осколками кирпичей, после чего забетонировать. Если же стало ясно, что развитие трещины прогрессирует, то необходимо вплотную заняться ремонтом фундамента или его заменой в случае, когда реконструкция невозможна.

В качестве маячка можно использовать и гипсовый раствор, и готовую смесь для штукатурки. Состав не должен быть пластичным после застывания, он должен быть максимально хрупким и подверженным механическим повреждениям. После приготовления смеси её нужно наложить на трещину слоем в 3–5 мм, длиной 100–120 мм. Накладывать нужно поперёк трещины, причём таким образом, чтобы она находилась приблизительно посредине маркера.

Для большей точности результата рекомендуется на каждую трещину накладывать несколько маркеров.

Для большей точности результата маркеров на трещине фундамента должно быть минимум два

Есть и другой способ обследования фундамента. Он хоть и более трудоёмкий, но более информативный. Метод заключается в подготовке шурфов. Шурф — это яма, глубина которой совпадает с высотой фундамента. Длина каждого шурфа (их должно быть не менее двух) – 100 см. Ширина же подбирается строго индивидуально. После того как шурф будет выкопан, его стенки рекомендуется укрепить необрезными досками. Эта мера нужна для предупреждения обвала земли.

Размер шурфа зависит от высоты фундамента и размеров человека, который будет проводить работы

Делать шурфы рекомендуется только на проблемных участках. Это позволит получить доступ к стенам фундамента и определить качество выполнения монтажа, используемых материалов, а также даст информацию о глубине расположения грунтовых вод (их можно проверить на уровень кислотности или щёлочности).

Этот метод позволяет практически сразу же приступить к выполнению ремонтных работ.
