Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения

10.01.2020 в 16:13

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения

Подвал сегодня выполняет множество функций и является важной деталью любого жилого помещения. Он может выступать не только как постройка для хранения провизии или вещей сезонного использования, но и быть полноценной жилой территорией. Правильное обустройство подвального помещения поможет организовать надежное место для хранения продуктов, выполнить функцию винного погреба, спортивного зала или котельной.

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 01

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 02

Особенности

То, что принято называть подвалом, имеет много вариаций и отдельных названий.

Есть много типов подвальных помещений, отличающихся по функциональности и особенностям расположения, а именно:

  • подвальный этаж. Основание расположено ниже уровня нулевой отметки. Комфортная температура достигается естественным способом или при помощи различных отопительных устройств;
  • подполье – это территория под постройкой между почвой и основанием первого этажа;
  • техническое подполье. В нем располагаются инженерные коммуникации: электрокабеля, водоснабжение, канализационная система. В техническом подполье также могут размещаться котлы и насосы;
  • подполье с вентиляцией. В зданиях, построенных на территориях с очень низкой температурой, нужно постоянно проветривать помещение между почвой и самой постройкой. Такое подполье размещается под цокольным или техническим перекрытием;
  • цокольный этаж размещается ниже показателя нулевой отметки. Зачастую используется в качестве мастерской, сауны, гаража или котельной;

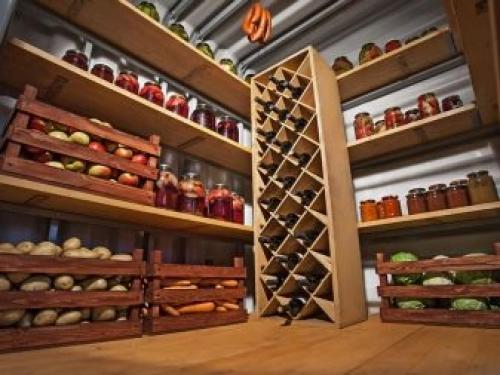

  • погреб зачастую используется для хранения продуктов питания. Он может размещаться как под жилым помещением, так и отдельно на участке.

В этой статье под термином «подвал» будет подразумеваться помещение, расположенное под жилым домом. Стоит рассмотреть его устройство и особенности сооружения.

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 03

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 04

Проекты

Строительство частного дома с подвальным помещением требует проведения специальных процедур перед началом работ. К ним относится геологическое исследование несущего грунта. Только после него можно приступать к составлению проекта подвала и быть уверенным в том, что он не будет нарушать какие-либо требования нормативных документов. Если проектом предусмотрен отдельный этаж под подвал, соразмерный со всей площадью здания, нужно оборудовать арочные и дверные отверстия в фундаменте. Рекомендуемая высота составляет примерно 2 метра. Она даст возможность использовать подвальное помещение в полной мере.

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 05

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 06

Оборудовать весь подвал ниже уровня почвы нелогично, средняя высота стен над землей должна быть от 50 до 100 см. Важно помнить о том, что строительство подвала с глубиной более 150 см может привести к подтоплению подземными водами. С фундаментом, оборудованным ниже уровня подземных вод, возникнет необходимость в дренажной системе. Иногда вместо этого можно искусственно понизить этот уровень или построить подвал выше него. Но эти варианты несут за собой значительные финансовые затраты.

А также при разработке и проектировании подвального помещения стоит уделить внимание инженерным и коммуникационным каналам. Чтобы в ходе строительства не нужно было разрушать стены и потолок, необходимо заранее продумать места размещения труб подачи и слива воды, электролиний и подобных коммуникаций. Фундамент строения подвержен боковому давлению, которое может привести к разрушению стен. Прочность подвального помещения смогут обеспечить внутренние стены. Для этого необходимо оборудовать основу из бетона и объединить ее с несущими элементами здания арматурной сеткой.

Фундамент для деревянного дома с подвалом. Технология строительства фундамента с подвалом

Фундамент для деревянного дома с подвалом. Технология строительства фундамента с подвалом

В ряде случаев владельцам домов не хватает тех помещений, которые располагаются на поверхности. Решается эта проблема вроде бы просто — за счет организации подвала. Но важно учесть, что каждый такой случай требует видоизменения фундамента дома.

Особенности

Фундамент с подвалом неизбежно выходит дороже и сложнее простого аналога. Увеличивается объем земляных работ, возрастает расход конструкционных материалов. Больше потребуется уделить внимания профилактике проникновения воды и возникновения конденсата. К сведению: фундаменты, рассчитанные на подвальное помещение, независимо от свойств грунта и тяжести постройки делаются заглубленными.

При расчетах во внимание принимается уровень стояния почвенных вод и характеристика земли в конкретном месте.

Виды

Прежде чем сделать в доме подвал, нужно разобраться с видом фундамента под него. Чаще всего основание делают ленточным. Окончательный выбор делается после изучения механических и пучинистых свойств грунта.

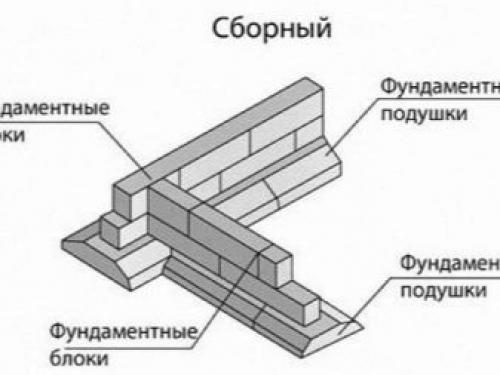

Важно: лента может быть не только монолитной, но и сборной по исполнению.

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 08

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 09

Применение готовых блоков радикально экономит время и позволяет не опасаться низкого качества работ. Монолитные ленточки формируются обязательно с опалубкой, причем заливать бетон в нее нужно строго за один прием.

В любом случае потребность в строительном растворе и других материалах выясняется при помощи специальных расчетов. Обязательно размечают строительную площадку, чтобы избежать возникновения проблем. Котлован под ленту делают максимально ровным, а внизу кладут слои щебня и песка, которые придется основательно трамбовать. Для опалубки допускается использование прочных деревянных досок толщиной не менее 25 мм. Ленту принято армировать металлическими прутьями сечением 1,2-1,6 см.

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 10

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 11

Следует избегать выхода каркасных элементов за пределы фундамента. А в идеале их концы должны быть заглублены на 30 мм или около того. Особенное внимание уделяют укреплению углов и наиболее низких точек. Гидроизоляция лент производится битумом, рубероидом либо более современными материалами. Ленточный фундамент может быть использован даже для получения подвала с погребом.

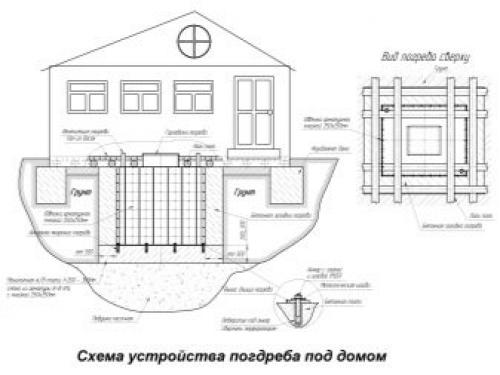

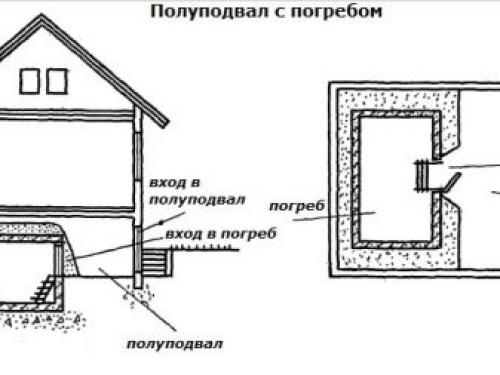

Такое решение позволяет сохранить продукты и другие скоропортящиеся вещи, независимо от наличия электроэнергии, в любой сезон года. Даже если холодильник поломается, погреб может выручить. Причем как раз ленточное основание наилучшим образом подходит для этой цели. Если фундамент выполнен по плитной технологии, придется или вовсе отказаться от погреба, или оборудовать его за пределами основного дома.

В любом случае над погребами следует оборудовать какое-то строение, это позволит улучшить вентиляцию и повысить эффективность сушки.

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 12

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 13

Простой подвал (без погреба) может быть возведен и на монолитной плите. Такая практика лучше всего подходит для усложненных грунтов, то есть:

  • пучинистых;
  • просадочных;
  • активно сжимаемых и так далее.

Классическая плитная схема требует понижения фундамента глубже, чем промерзает грунт. В плавающем варианте крепление производится на 0,6-0,8 м ниже поверхности земли, независимо от промерзания. Котлован придется рыть на 2 м больше предполагаемой плиты по всем направлениям. Зарезервировав это место, намного легче можно будет провести фундаментные работы. Дно котлована требуется тщательно утрамбовать.

Засыпав подушку, приступают к формированию подбетонки, то есть стяжки толщиной 4 см. Собственно бетонирование проводится с использованием пескобетона М300. Щебень нужно поливать порциями этого раствора, а не всем им сразу, только так можно получить своеобразную «корочку». Когда предварительная стяжка сформирована, можно заняться уже гидроизоляцией. Для нее используют в основном рулонные материалы на битумной основе.

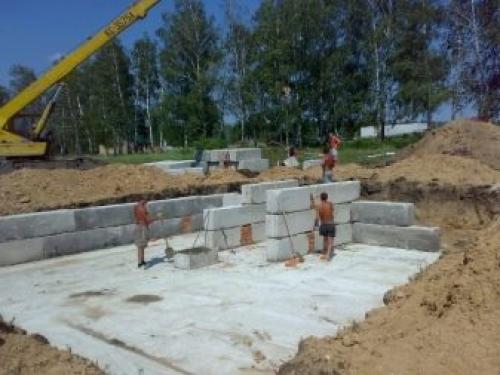

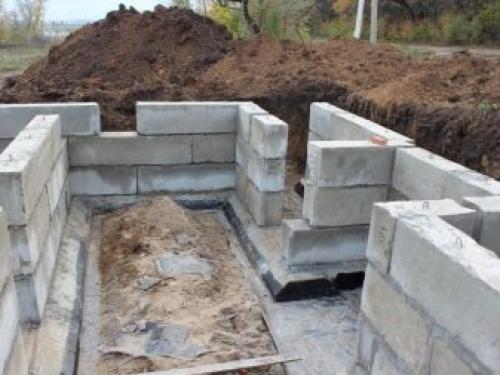

Альтернативой описанным решениям оказывается устройство фундамента под подвал из блоков ФБС. Подобная конструкция отличается тремя достоинствами:

  • наращивает полезную площадь дома;
  • делает постройку устойчивее;
  • повышает энергетическую эффективность, поскольку стенки подпольного пространства утепляются.

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 14

Дом с подвалом своими руками по этапам. Подвал: тонкости проектирования и создания подвального помещения 15

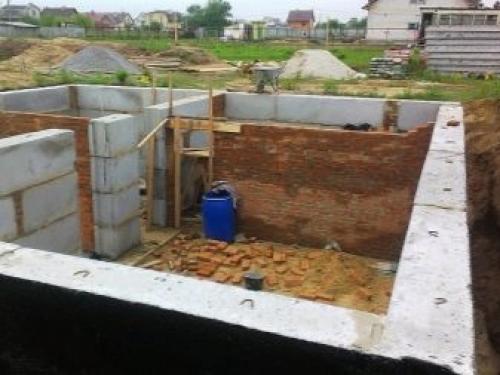

Фундаментные блоки различаются и приспосабливаются к габаритам зданий. Но по мнению специалистов, удобнее всего применять самые крупные изделия, а все прочие лучше всего используются в качестве доборных деталей. Дело в том, что никакие расчеты и тщательные приготовления не позволяют избежать возникновения пустот и недобора по длине. ФБС отличается совершенной безопасностью для здоровья людей и окружающей среды. Этот материал не станет накапливать грибковые очаги и не будет поражен колониями микробов.

Что касается недостатков ФБС, стоит помнить об их высокой цене. Однако ввиду отсутствия арматуры плата за строительство 1 куб. м оказывается все равно меньше, чем при использовании монолитных плит. Более серьезно то обстоятельство, что стыки не удастся загерметизировать на 100%. Наливные варианты фундамента гораздо лучше переносят контакт с подземными водами и с насыщенными водой грунтами. Еще важно помнить, что ФБС тяжелы, нормальная работа с ними без помощи автомобильных кранов и подготовленных монтажников невозможна.

Источник: https://doma-na-veka.ru/novosti/doma-s-podvalom-stroitelstvo-chto-predprinimaetsya-kogda-planiruetsya-podval-v-dome

Фундамент для двухэтажного дома с подвалом. Фундамент для дома с подвалом своими руками

Фундамент для двухэтажного дома с подвалом. Фундамент для дома с подвалом своими руками

Строительство собственного дома – мечта многих мужчин. Каждому хочется, чтобы его дом был функциональным. Для этого обычно производится строительство дополнительных помещений. У многих хозяев подвал – крайне полезное помещение. Поэтому все большее число людей интересует вопрос: можно ли построить фундамент для дома с подвалом своими руками. Чтобы разобраться в этом, следует изучить основные приемы постройки и устройства подвального помещения.

Виды помещений

Для того чтобы начать изучение технологии строительства, следует ознакомиться с основными видами подвальных помещений.

  • Погреб. Выполняют функцию дополнительной комнаты для хранения продуктов питания в течение нескольких лет. Для того чтобы продукты сохраняли свою свежесть и не портились, помещение не оборудуется отопительной системой. Т.е. является своеобразным холодильником.

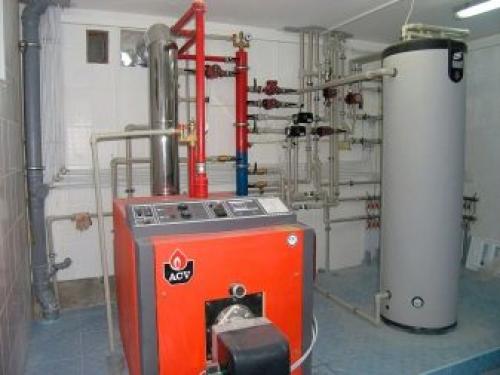

  • Комната для технического оборудования. Часто подвал используют под устройство в нем системы отопления, септика, насоса, бойлера и прочих технических приборов. Этот вариант оптимален, когда владелец не желает, чтобы дополнительные приборы были расположены в жилых помещениях. Фундамент для двухэтажного дома с подвалом. Фундамент для дома с подвалом своими руками
  • Дополнительный этаж. В последнее время набирает широкое распространение использование подвального помещения в качестве дополнительного этажа здания. Здесь может быть расположена бильярдная, бассейн, спортивная комната. Выбор назначения подвала зависит только от его владельца. Ограничений по ремонту здесь нет.
  • Мастерская. Многие владельцы используют подвальное помещение под профессиональную мастерскую. Ее характер зависит от основной работы владельцев здания. Здесь можно расположить также помещение для хранения строительных материалов
  • Гараж. Один из самых распространенных вариантов использования. Строительство данного типа помещения требует дополнительного устройства въездной территории. Площадь помещения должна быть достаточно большой, чтобы вместить в себя транспортное средство. Также в помещении должно быть дополнительное место для проведения ремонтных работ.

Подвал вместо фундамента. Строительство погреба

Если говорить о строительстве погреба или небольшой котельной, то глубина котлована должна быть около 2,2 м. После изучения глубины залегания грунтовых вод и пучинистости грунта, можно приступать к постройке ленточного фундамента. Его можно сделать сборным или монолитным.

Сборный ленточный фундамент часто делается из ФБС блоков, внутрь которых заливается раствор. Преимущества данной основы заключаются в том, что его строительство занимает мало времени. Также очень часто для сборного фундамента применяются железобетонные блоки, изготовленные на заводе.

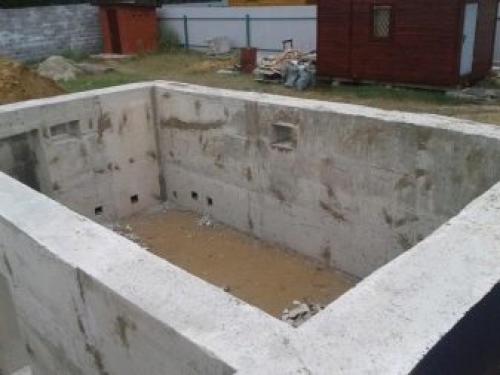

Для установки монолитного фундамента потребуется опалубка, в которую будет установлен металлический каркас. После этого в один заход будет произведена заливка бетона.

Для того чтобы сделать фундамент с подвалом необходимо произвести следующие работы:

  1. Делаем необходимые расчеты, при помощи которых можно правильно рассчитать количество строительных материалов и заказать их. Также рассчитываем количество бетона.
  2. Следующий шаг который нужно сделать – выполнить разметку. Для данной работы отлично подойдут металлические или деревянные колышки, на которые необходимо натянуть веревку.

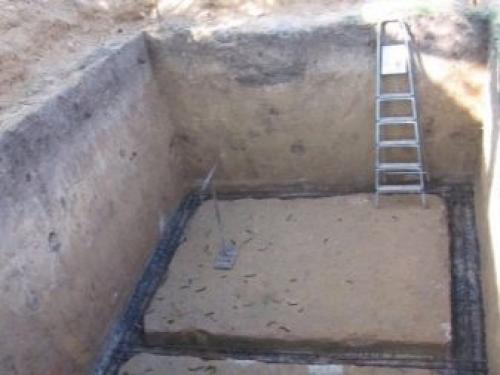

  3. После того как мы произвели разметку можно приступать к выкапыванию котлована. Для того чтобы быстро произвести данную работу можно нанять экскаватор. Стенки котлована должны быть ровными, ничего не должно осыпаться.
  4. На дно траншеи нужно засыпать слой песка и щебня, который будет выполнять роль подушки. В утрамбованном виде слой должен быть около 30 см.
  5. В качестве опалубки можно использовать крепкие доски толщиной 2,5 см. Для того, чтобы после завершения работ их было проще демонтировать, внутреннюю сторону щита нужно заделать клеенкой.
  6. Лента фундамента должна армироваться металлическими прутьями диаметром от 12 до 16 мм. Важно, чтобы металлический каркас не выходил за стенки фундамента. Оптимальный вариант, если арматура будет расположена на расстоянии около 3 см от стенок.
  7. После того как данные работы сделаны, важно еще раз проверить прочность опалубки. Наиболее сильное давление будет сосредоточенно на углах фундамента, а также в самом низу. Поэтому проблемные места дополнительно укрепляем.
  8. Производим заливку бетона. Работа должна быть произведена в один заход, поэтому в большинстве случаев необходимо заказать бетон в «миксере». После завершения заливки обязательно нужно воспользоваться вибратором. С его помощью выйдет воздух и заполнятся все пустоты.

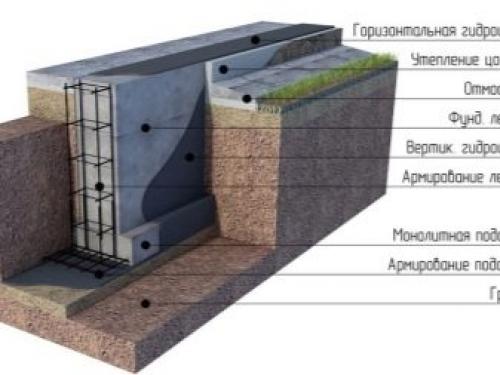

  9. Очень важным этапом работ является гидроизоляция стенок фундамента. Для данной работы можно использовать битумный раствор или рубероид. Также можно воспользоваться современными технологиями, при помощи которых гидроизоляционный материал наносится под давлением.

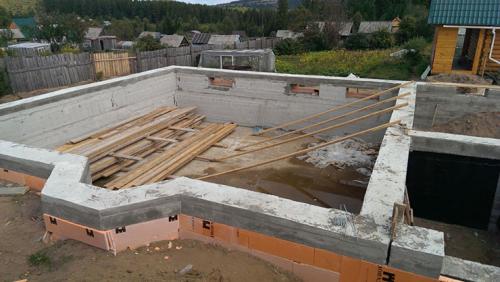

Подвал под частью дома. Основные типы подвальных помещений

Подвал под домом — несомненное удобство. Он увеличивает площадь, которую можно использовать для различных нужд. В цокольном этаже размещают:

  • кладовые;
  • погреб;
  • технические помещения;
  • гараж;
  • сауну, баню, бассейн;

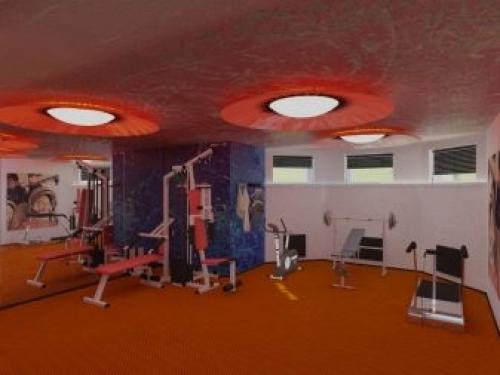

  • тренажерный зал;
  • мастерскую;
  • бильярдный зал;
  • комнаты отдыха.

Подвал под частью дома. Основные типы подвальных помещений

В цокольном этаже можно разместить множество профильных объектов

В зависимости от назначения в подвальном помещении должен поддерживаться определенный температурный и влажностный режим, осуществляться вентиляция.

Например, в бильярдной или мастерской нужно предусмотреть отопление, а в погребе это совсем не обязательно.

В кладовой потолок может находиться на высоте 1,8 метра, тогда как в бильярдной или комнате отдыха рекомендуемая величина не менее 2,3-2,5 метра.

Доступ в кладовую или погреб предусматривается через люк или неширокую лестницу с дверью. В гараже устанавливают распашные или подъемные ворота.

Отметка пола подвала может быть:

  • ниже подошвы фундамента;
  • выше нее;
  • на одном уровне.

В данном
Углубление существующего или нового подвала ниже подошвы фундамента не рекомендуется, если не проведены оценка состояния конструкций, инженерные изыскания, предварительный расчет основания на прочность и устойчивость. В противном случае это может привести к уменьшению несущей способности грунта, неравномерной осадке и появлению трещин. Порой последствия приобретают катастрофический характер.

Важно. Перед строительством фундамента с подвалом нужно предусмотреть варианты использования помещений, составить план прокладки коммуникаций. Это поможет избежать перерасхода средств на переделку и реконструкцию в будущем.

Источник: https://idei-dizajna.ru-land.com/novosti/stroit-s-dom-s-podvalom-podval-tonkosti-proektirovaniya-i-sozdaniya-podvalnogo-pomeshcheniya

Фундамент под кирпичный дом с подвалом. Виды конструкций подвалов

Фундамент дома может быть монолитный или ленточный. Первый вариант обойдется дороже, поскольку требует большого расхода железобетона. Определяет выбор конструкции фундамента состояние грунта. Рекомендации должны дать опытные геологи-проектировщики по результатам исследования почвы на участке строительства. Настоятельно советуем обращаться в специализированные проектные организации, чтобы получить заключение о том или ином виде фундамента, применимом на вашем участке.

Ленточный фундамент

Различия в конструкциях фундаментов определяются также материалом, выбранным для его сооружения. Рассмотрим наиболее распространенные виды:

  1. Монолитный железобетон. Стены фундамента сооружаются из бетонного раствора армированного металлическими конструкциями. Такой тип фундаментов очень надежен, подходит к большинству видов почв, но при значительном заглублении требует хорошей гидроизоляции. Ленточный фундамент возводится из бетона. Его следует залить в опалубку, которую необходимо подготовить на полную высоту стен конструкции. Их ширина должна превышать толщину стены дома на 0.2-0.3 м. В опалубку устанавливается каркас из арматуры, после чего заливается раствором. Использовать рекомендуется цемент марки М500. Все это можно проделать своими руками, если тщательно следовать проекту и строительным нормативам.
  2. Бетонные блоки. В этом случае своими руками все проделать будет сложнее, поскольку блоки из бетона даже вдвоем поднять весьма проблематично. Потребуется применение техники, как минимум талей или лебедки. Зато скорость сооружение намного выше. Блоки укладываются в соответствии с проектом и скрепляются раствором. Для надежности их необходимо стянуть проволокой. К недостаткам следует отнести необходимость устройства повышенной гидроизоляции, особенно если подвал достаточно заглублен, а уровень грунтовых вод высок.
  3. Кирпичный фундамент. Для сооружения фундаментов используют специальный кирпич, не пропускающий влагу. При возведении стен, с шагом 0.4 м необходимо сделать ленточный пояс из бетона с армированием, который усилит конструкцию. Верхняя часть такого фундамента также сооружается из бетона.
  4. Пенобетонные блоки. Вариант, схожий с предыдущим, но быстрее, и, в отличие, от применения бетонных блоков, не требует использования техники. Из описанных конструкций самый экономичный вид фундамента. Вполне подходит для способа строительства своими руками.
