Вентиляция в стене частного дома. Схемы вентиляции через стену

Вентиляция в стене частного дома. Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Вентиляция в частном доме через стену своими руками. Конструкция и принцип работы

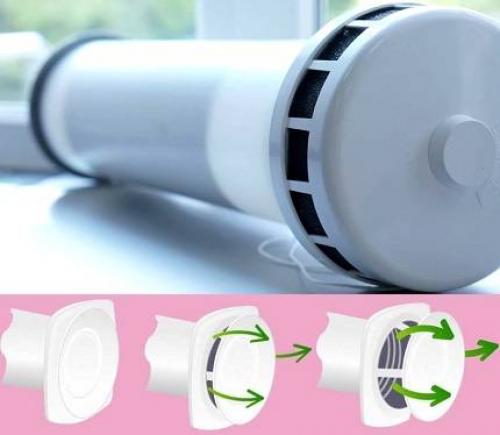

Конструкция приточного вентиляционного клапана довольно примитивна. Устройство состоит из цилиндрического корпуса диаметром 6-14 см, внутри клапана находится тепло- и звукоизоляция и фильтр.

Модели разных производителей могут выглядеть по-разному. Некоторые «приточные» агрегаты имеют дополнительные функции и возможности. Например: датчик температуры, контроль влажности, вентилятор, система дистанционного управления

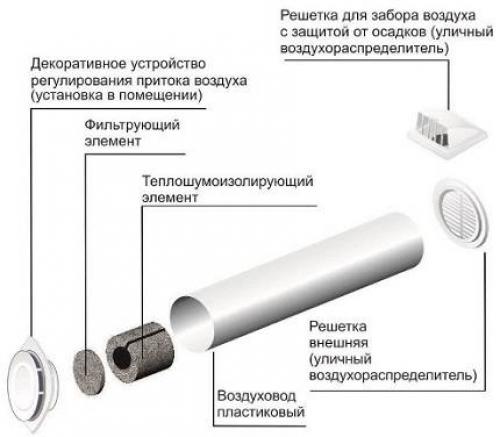

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

1. Воздушный канал. По трубе в помещение снаружи попадают воздушные массы. Диаметр трубопровода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
2. Вентиляционная решетка. Он расположен снаружи стены и предназначен для защиты внутренних элементов устройства от мелких животных, атмосферных осадков и мусора. Оптимальный материал для изготовления — алюминий. В некоторых моделях имеется антимоскитная вставка из полимерных ниток.
3. Теплоизоляционная и звукоизоляционная вставка. Он проходит через весь воздуховод и защищает стену от мороза, снижая тем самым уличный шум.
4. Элемент фильтра. Очищает поступающий воздух от пыли.
5. Декоративная крышка. Устанавливается внутри стены. Пластиковая головка снабжена ручкой для регулировки расхода воздуха.

Многие производители оснащают клапан уплотнительным кольцом типа «бабочка». Обе стороны помещены внутри стены, чтобы сдерживать порывы ветра.

Вентилятор можно использовать для управления воздухообменом путем принудительной откачки или подавления циркуляции воздушных масс. Если клапан установлен правильно, сквозняков не будет

Система работает по простому принципу. Воздух, проходя через решетку и фильтр, очищается, движется по теплоизоляционному каналу и немного нагревается. В замкнутом пространстве трубы скорость воздушного потока уменьшается, попадает в регулируемую заслонку, а затем через технологические отверстия внутри помещения.

Вентиляцию можно проводить непрерывно при закрытых окнах. В этом случае комната не будет охлаждаться. Если в комнате установлены пластиковые окна, возможно, стоит рассмотреть вариант установки на окне приточного клапана.

Однако для нормальной циркуляции воздуха должны быть соблюдены следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения — необходимо предусмотреть зазор между полом и дверью 1,5 см или оборудовать вентиляционные решетки.

Функционирование вытяжки можно проверить экспериментально. Откройте окно и поднесите тонкую бумагу к сетке. При хорошем сцеплении лист будет притягиваться к вентиляционному каналу.

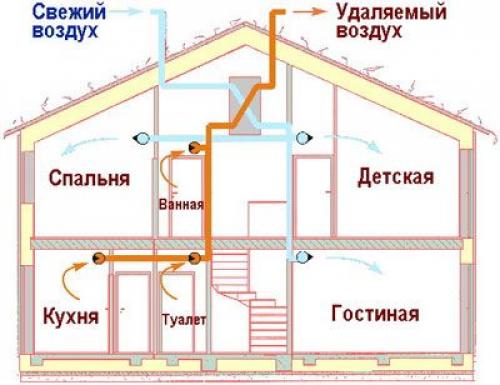

Вентиляция дырка в стене. Виды вентиляционных отверстий, размеры

Чтобы помещение не было душным, для него обустраивают систему внедрения свежего воздуха с улицы через вентиляционные отверстия. Такие системы закладывают в конструкцию новых домов при строительстве, но в процессе эксплуатации иногда необходимо создать дополнительную вентиляцию.

Типы вентиляции

По своему назначению вентиляционные системы делятся на вытяжные, приточные и комбинированные (приточно-вытяжные).

Вытяжная

Ее основная функция – удалить воздушную массу из помещения на улицу. Образовавшийся объем заполняется свежим воздухом через окна, двери. Естественные вытяжки используют редко, а механические – давно и результативно.

В промышленности вытяжная вентиляция призвана удалять загрязнения, образующиеся в результате производственных операций.

Приточная

Это система, подающая в помещение объемы свежих воздушных масс. Опционально этот воздух может подогреваться или охлаждаться. Приток воздушного объема обеспечивается естественным или механическим путем. В ряде случаев он комбинируется с вытяжной вентиляцией.

Важность качественной вентиляции помещения

Плохо функционирующая вентиляция в квартире или доме в отдельных случаях становится причиной скопления газа при утечке из газовой плиты. А это может привести к взрыву бытового газа.

Кроме того, отсутствие хорошо работающего воздухообмена приводит к следующим ситуациям:

1. Увеличению концентрации в воздухе углекислого газа и водяных паров. Они образуются в результате дыхания человека и животных, а также в процессе горения бытового газа на плите.
2. Повышенной влажности в помещении, что создает условия для образования и разрастания конденсата, грибка, плесени, гнили и сырости.
3. Высокой влажности и несвежести атмосферы, благоприятных для развития болезнетворных микроорганизмов.

Все перечисленное отражается на здоровье и самочувствии обитателей квартиры или дома. Особенно это характерно для детей, больных и пожилых жителей.

Функции приточной вентиляции

Генеральная функция такой вентиляции – обеспечение поступления снаружи внутрь помещения и за счет выдавливания или разведения удаление патогенных субстанций, оксида углерода, запахов и избыточного тепла. Согласно нормативам СНиП и ГОСТ, приток свежей воздушной массы должен составлять не менее 30 куб.м в час на 1 человека.

В числе дополнительных возможностей приточной вентиляции могут быть:

• подогрев;
• охлаждение;
• очищение;
• специальная обработка поступающего воздушного объема.

Это вспомогательные, но очень нужные для человека функции.

Где может располагаться вентиляция

Естественная вытяжная вентиляционная система – это чаще всего воздуховоды, выполненные в виде стояков с решетками в кухне, туалете и ванной комнате.

В фундаменте

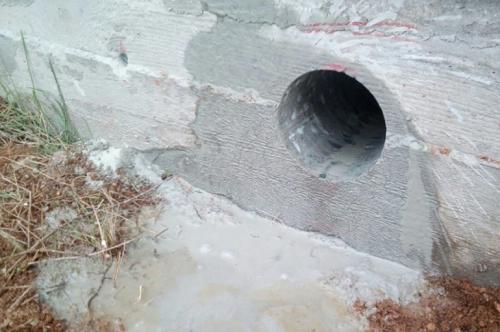

Вентиляция в фундаменте призвана сохранять подвал сухим за счет устройства вентиляционных отверстий с противоположных сторон конструкции или установки вытяжной трубы, ведущей на крышу.

Вентиляция в фундаменте нужна для сухости в подвале.

В стене

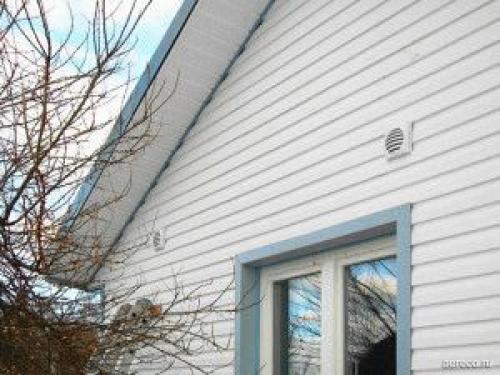

Естественная вентиляция через стены осуществляется путем обустройства стенового приточного или вытяжного клапана. Он представляет собой брешь в стене для создания воздухообмена. Возможности регулировать объем проходящих воздушных масс нет.

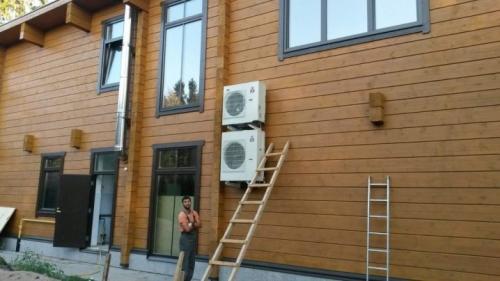

Механическая вентиляция – это специализированные аппараты с вентиляторами, встраиваемые в стены. Они принудительно нагоняют воздушные массы с улицы и позволяют контролировать скорость нагнетания свежего воздуха в интерьер.

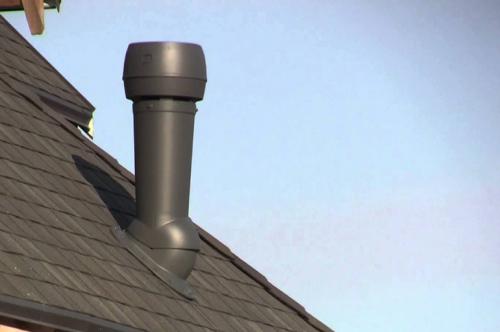

В крыше

Вентиляционные системы и отверстия в крыше обустраивают для удаления влаги из здания. Компоненты системы делаются из стали и пластмасс самостоятельно из подручных средств или из материала, закупленного в строймаркете.

Вентиляционные системы в крыше удаляют влагу из здания.

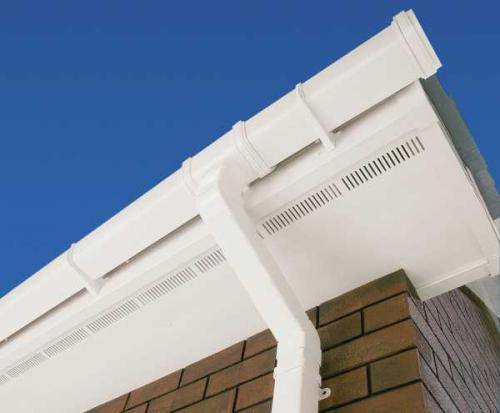

На софите

Софиты – это небольшие панели, закрывающие зазоры между стенами здания и его кровлей. Вентиляция на софитах – это готовые плиты из винила или алюминия с постоянной или чередующейся перфорацией и используемые для создания вентилируемой крыши.

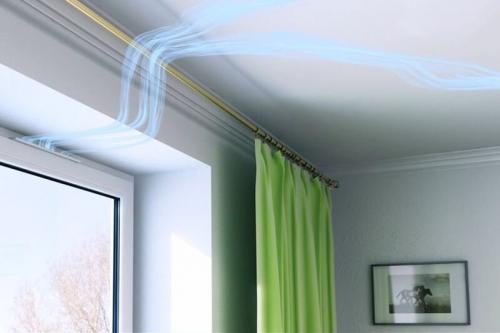

В окне

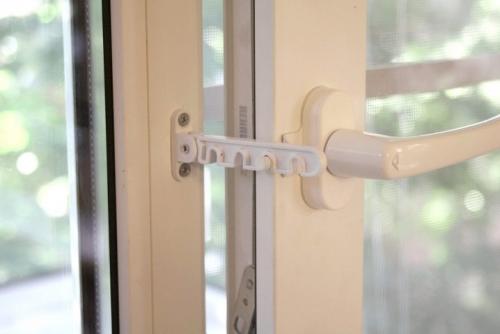

Пластиковые окна обеспечивают почти 100-процентную герметичность, и проветривать воздух в квартире, не открывая их, можно только после установки приточных клапанов в рамах окон. Это позволяет улучшить воздухообмен в помещении без попадания с улицы пыли, грязи, шумов и запахов.

Советы по организации приточной вентиляции

В жилых многоквартирных домах организована естественная вентиляция, подразумевающая, что приток свежего воздуха происходит через щели и отверстия в дверях и окнах, а вытяжка – через стояки-воздуховоды, ведущие на крышу. Но в ряде случаев такое вентилирование оказывается недостаточным и возникает необходимость в дополнительном.

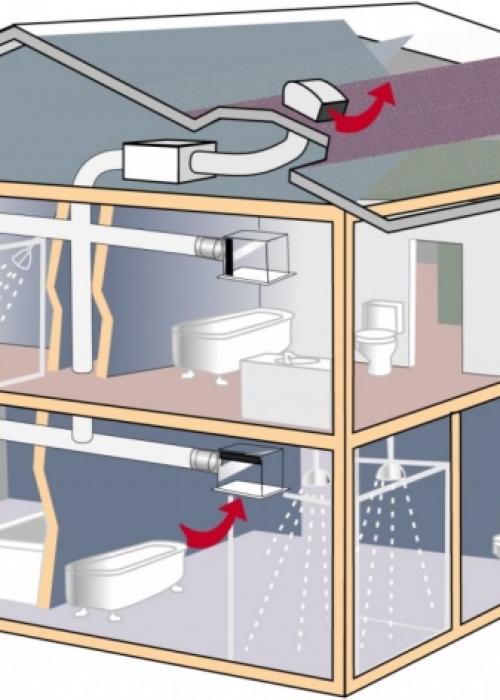

Вентиляция в частном доме своими руками. Как устроена естественная вентиляция в частном доме

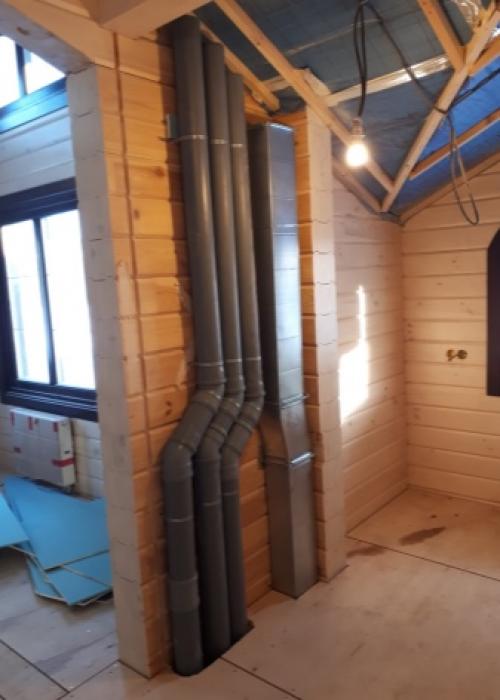

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Начинаются они в комнатах (как правило, на кухне и в санузле, в самых «грязных» комнатах в доме). Дальше воздуховоды идут вверх, на чердак и уже оттуда – на крышу.

В этих вентиляционных каналах создается воздушная тяга. За счет нее отработанный воздух из дома выходит на улицу. А на замену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакетах.

Воздух движется по вытяжным воздуховодам за счет двух простых законов физики:

• Теплый воздух стремится вверх
• Воздух стремится туда, где давления ниже

Факторы, которые влияют на силу тяги в воздуховодах:

• Температурная разница между вытяжным и уличным воздухом
  Зимой тяга сильнее, потому что теплый комнатный воздух стремится вверх по вытяжным воздуховодам. Летом разности температур нет, тяга нулевая – и воздухообмен практически останавливается.
• Вертикальное расстояние между комнатой и крышей
  Вверху давление ниже, чем у поверхности земли. Поэтому чем выше заканчивается вытяжной канал, тем сильнее перепад давления. А значит, и тяга сильнее.
• Скорость и направление ветра
  Ветер появляется, когда атмосферное давление распределяется неравномерно. Если в районе окон будет зона повышенного давления, а на выходе из вытяжной трубы окажется зона пониженного давления, то воздух будет легко входить в дом и легко выходить наружу.

Ни ветер, ни давление, ни температуру за окном мы контролировать не можем. Это главный недостаток естественной вентиляции – зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Одни из них можно применить только на стадии проектирования, другие – даже в построенном доме с чистовым ремонтом.

Источник: https://dom-na-vodah.ru/novosti/foto-sovety-kak-sdelat-ventilyaciyu-svoimi-rukami-kak-sdelat-ventilyaciyu-v-chastnom-dome

Самая простая вентиляция в доме. Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

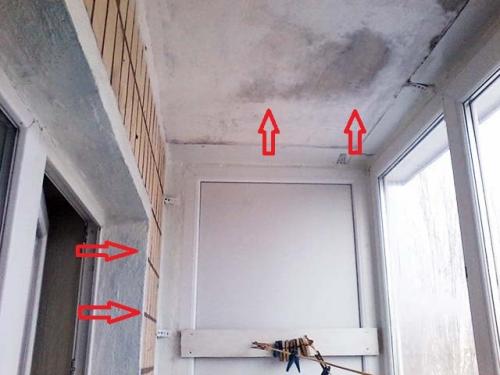

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Источник: https://dom-na-vodah.ru/stati/kak-pravilno-sdelat-estestvennuyu-ventilyaciyu-v-chastnom-dome-kak-ustroena-estestvennaya

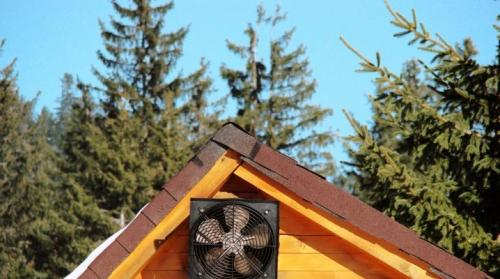

Как сделать вентиляцию в уже построенном частном доме. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Источник: https://dom-na-vodah.ru/stati/ventilyaciya-v-stene-chastnogo-doma-shemy-ventilyacii-cherez-stenu

Приточная вентиляция через стену. Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

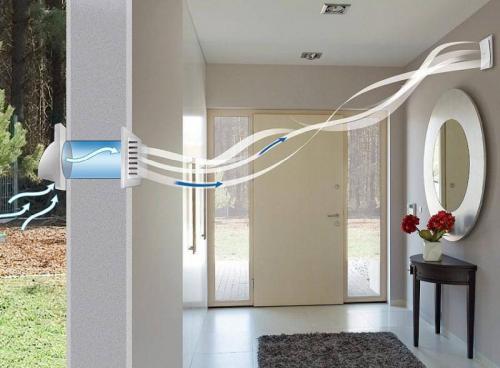

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана . Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

проветриватели
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

рекуператоры
Строго говоря, это не приточная, а приточно-вытяжная вентиляция
. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% - нижняя граница нормы
; для детских, например, рекомендуется даже более влажный воздух).

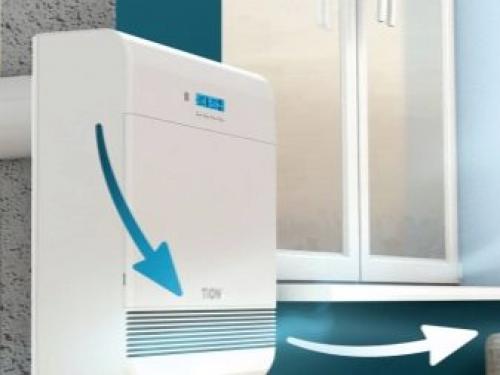

бризеры
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.
