Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

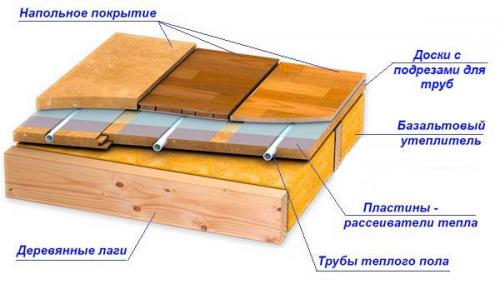

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Связанные вопросы и ответы:

Какие материалы необходимы для установки теплого водяного пола на деревянном основании

Прежде всего, разграничим понятие деревянных полов. Если речь идет о старых досках, которыми устелен пол в домах еще советской постройки, то такое основание лучше снять и уложить систему обогрева с применением стандартной бетонной стяжки.

Причины очевидны: новый пол будет идеально ровным, без волн, скрипов и прочих последствий «экономии».

Деревянное основание позволит быстро закончить ремонтные работы, поскольку весь напольный «пирог» можно смонтировать буквально за день-два, а не ждать двухнедельной просушки бетонной стяжки

Но если нельзя перегружать плиты перекрытия (как, например, в старых постройках, домах из клееного бруса или бревна) или не хочется уменьшать и без того критичную высоту потолков, лучшим решением станет так называемый сухой теплый пол с деревянной основой.

Но здесь есть ряд нюансов. Если для инфракрасного пола достаточно будет настила из прочной фанеры или ДСП, то с водяным контуром так не получится – слишком уж высока вероятность повреждения труб с последующим затоплением.

Поэтому если нет возможности устроить бетонную стяжку, для монтажа водяных полов можно использовать модульную систему – специальные решетчатые секции из ОСБ или ДСП с предусмотренными каналами под размещения труб, которые укладываются прямо на лаги.

Ширина их варьируется от 13 до 28 см и подбирается в зависимости от рисунка и шага укладки контура. Между собой пластины скрепляются замочными фиксаторами и формируют решетчатый настил.

Перед монтажом рекомендуется установить на деревянную основу пола слой гидро- и термоизоляции, а модули укладывать с демпферным промежутком не менее 2 см, чтобы компенсировать возможное расширение при нагревании материала

Второй вариант монтажа водяных труб на деревянный пол – реечная система. Для этого на черновой пол устанавливают рейки из доски, фанеры или ДСП, а между ними укладываются трубы контура. Такой способ займет больше времени и усилий, зато позволит хорошо сэкономить на покупке готовых модулей.

Как подготовить деревянное основание перед установкой теплого пола

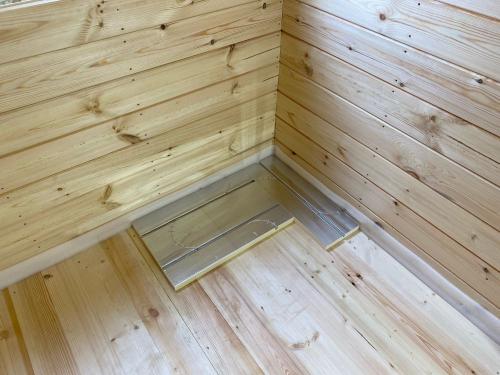

Водяной теплый пол без стяжки в деревянном доме имеет в основе пенополистирольные панели высокой плотности, покрытые фольгой. Пенополистирол – теплоизоляционный материал, который совершенно безопасен для человека. Он экологически чистый, но при этом в нем не размножается грибок и плесень. Материал обладает высокой теплоизоляцией и сохраняет свои свойства и при высоких (до 85 градусов), и при экстремально низких температурах. Так что даже если вы не эксплуатируете дом в зимний период, то установленный там теплый пол сохранит свою функциональность.

Панели кладутся прямо на деревянную основу. Сверху они покрыты слоем фольги из алюминия, которая равномерно распределяет тепло так же, как это делает бетонная стяжка.

Описанный вариант монтажа пола имеет ряд заметных преимуществ:

• основание для водяного теплого пола, который устанавливается без бетонной стяжки, получается достаточно плотное, но при этом легкое, так как пенополистирол имеет малый вес;
• благодаря пенополистиролу обеспечена надежная теплоизоляция основания пола;
• благодаря алюминиевой фольге, происходит эффективное распределение тепла по горизонтали;
• под трубами не образуется конденсат, которые разрушительно действует на деревянные полы;
• теплый пол подходит под любое покрытие, а с помощью фольгированных панелей смонтировать его можно достаточно просто и быстро;
• начинать пользоваться системой можно практически через сутки после того, как вы провели монтаж, в то время как бетонная стяжка застывает на протяжении примерно четырех недель.

На практике сделать такой пол можно в любом доме - фольгированные панели легкие, поэтому их кладут и на деревянный пол, в том числе не новый, и на бетонную основу. В панелях устроены особые углубления, в которые кладут трубы для теплого пола. Если вы выбираете универсальную панель, то при ее использовании можно монтировать трубы любым способом укладки (например, укладывать змейкой, одинарной и двойной, улиткой и т.д.). В пазы также можно смонтировать тубы разного диаметра, от 16 до 18 мм. Если в панели сочетаются одновременно прямые и поворотные каналы, то это позволяет сократить объем остатков и оптимизировать расходы.

Поверх панелей с установленными в них трубами можно положить чистовое покрытие по индивидуальному вкусу. Таким образом, систему обогрева пола можно поставить и под ламинат, и под плитку, и под паркет, в том числе толщиной до 2,5 см.

Фольгированная панель для основания теплого пола без стяжки предлагается размером 600х400х30мм.

Какой тип труб лучше использовать для теплого водяного пола на деревянном полу

Мало знать, как рассчитать мощность котла, надо еще правильно выбрать трубы. Сейчас рынок предлагает несколько видов труб для отопления из разных материалов:

• полиэтилен,
• полипропилен (с армированием и без),
• стальные,
• медные,
• нержавеющие.

Трубы для отопления в доме можно взять разные, но важно сдать особенности выбранного вида Источник ms.decorexpro.com

У каждого из этих видов свои нюансы, которые стоит учитывать при разработке и расчете отопления частного дома:

• Стальные трубы в использовании универсальны и выдерживают давление до 25 атмосфер, но обладают существенным недостатком – они ржавеют и имеют определенный срок эксплуатации. Кроме того, имеют сложности при монтаже.
• Трубы из полипропилена, композитного металлопластика и сшитого полиэтилена легко монтируются и, благодаря весу, их можно использовать на тонких стенах. Преимущество таких труб в том, что они не подвержены ржавчине, гниению и не реагируют на бактерии. Важный показатель – они не расширяются от тепла и не деформируются на морозе. Выдерживают постоянную температуру до 90 градусов и кратковременное повышение до 110 градусов Цельсия.
• Медные трубы отличает высокая цена и повышенная сложность при монтаже, но в прочности они конкурируют с пластиковыми трубами, не подвержены ржавчине и считаются лучшим вариантом. Кроме того, медь пластична, хорошо проводит тепло и держит температуру воды в трубах в пределах от –200 до 250 градусов Цельсия. Эта способность меди защитит систему от возможной разморозки, что очень важно в условиях Сибири и северных районов.

Если дом находится на севере страны, то медные трубы для системы отопления подойдут лучше всего Источник svizzeraenergia.ch

Электрическое отопление дома: какие нагревательные электроприборы эффективнее и экономичнее

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

• Чугун,
• Алюминий,
• Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

• теплоизоляция пола и стен помогает сохранить до 35% тепла,
• угловая комната прохладнее других и требует большего количества радиаторов,
• использование стеклопакетов на окнах сохраняет 15% теплоэнергии,
• через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторов Источник amikta.ru

В соответствии с нормами СНиП, на обогрев 1 м³ требуется 100 Вт тепла. Следовательно, 50 м³ потребуют 5000 Вт. В среднем, одна секция биметаллического радиатора выделяет 150 Вт при температуре теплоносителя 50 °C, а прибор на 8 секций выделяет 150 * 8 = 1200 Вт. С помощью простого калькулятора считаем: 5000 : 1200 = 4,16. То есть, для обогрева этой площади нужно примерно 4-5 радиаторов.

Однако, в частном доме температура регулируется самостоятельно и обычно считается, что одна батарея выделяет 1500-1800 Вт тепла. Пересчитываем среднее значение и получаем 5000 : 1650 = 3,03. То есть, должно быть достаточно и трёх радиаторов. Разумеется, это общий принцип, а более точные расчёты делаются исходя из предполагаемой температуры теплоносителя и тепловыделения радиаторов, которые будут установлены.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Как рассчитать необходимое количество труб и их шаг для оптимального обогрева

Водяной тёплый пол — сложная конструкция, состоящая из множества компонентов. Один из таких элементов — циркуляционный насос, от него зависит, как эффективно будет работать пол.

Сегодня мы расскажем, какие есть типы насосов, и какими они обладают характеристиками. Вы узнаете, как выбрать и рассчитать мощность циркуляционного насоса для тёплого пола, и как смонтировать обогрев с ним.

Предназначение

Основная функция циркуляционного насоса — обеспечение оптимального давления в трубопроводе, чтобы циркуляция теплоносителя в магистрали была бесперебойной. Это сведёт к минимуму сбои в работе тёплого водяного пола из-за завоздушивания труб.

Отказ от агрегата в целях экономии, при сооружении водяных полов с обогревом (в любой из комнат — кухня, ванная), отразится на эффективности их работы.

Виды насосов

Циркуляционный насос — вспомогательное оборудование, оно создаёт принудительное перемещение и распределение жидкости по трубам. Типовая модель — это корпус с патрубками для подключения труб, и лопасти — они гоняют теплоноситель.

Ассортимент большой, но вот видов всего несколько .

С «мокрым» ротором

В данном механизме, ротор контактирует с водой. Вал вращаясь, засасывает жидкость, и под воздействием давления она продвигается дальше. В таком насосе вода служит смазкой.

Это оборудование имеет не большую мощность, поэтому применяется в водяном отопление, устанавливающемся на площади до 400 м2. Такие насосы надёжны, бесшумны и экономичны, так как потребляют мало электрической энергии.

С «сухим»

В «сухих» моделях — ротор не соприкасается с теплоносителем, он расположен в специальной герметичной ёмкости. В качестве изоляции выступают кольца из резины или манжеты. На таком механизме не сказывается отрицательно жёсткая вода. Данный вид имеет большую мощность, она выше, чем у «мокрых» моделей.

Главный минус — шумная работа. Помимо этого, требуется постоянное обслуживание оборудования — очистка и смазывание.

Промышленные

Промышленные насосы — это сдвоенная конструкция, они удобны в использовании в период сильных морозов.

При необходимости активируется вторая установка, тем самым, работоспособность увеличивается, и теплоноситель начинает активнее циркулировать по трубам водяного пола. Кроме того, если ломается один, можно включить второй.

Классификация по скорости

Насосное оборудование классифицируется так же по скорости, и бывает:

• односкоростное — имеет один температурный режим;
• многоскоростное — несколько скоростных режимов, они применяются в нагревательных системам имеющих разный температурный показатель.

При сооружении тёплых полов рекомендован трёхскоростной насос.

Производительность насоса для теплого пола

В полах с обогревом,, как и в системах с батареями. Они обладают разными характеристиками и показателями.

Как правильно уложить трубы для теплого пола на деревянном основании

Все используемые в монтаже компоненты, в случаях подгонки их по размеру, режут труборезом или специально предназначенными для этих целей ножницами.

Работа этим инструментом сопровождается ровным чистым резом, что является важным моментом для выполнения качественного соединения.

Таким инструментом режут полипропилен по размеру – подгоняют для конкретного участка будущей отопительной системы. Труборезы – инструменты многообразные по техническому исполнению. Ручная техника обычно используется для мелких труб

Если требуется выполнить переход «пластик-металл», на трубопроводах ГВС и отопления необходимо применять исключительно фитинговые переходы, оснащённые запрессованной латунной (никелированной) втулкой с резьбой (внутренней или наружной). Затяжка таких соединений выполняется посредством ленточных ключей, если отсутствует профиль под стандартный ключ.

Традиционно трубопровод отопления из полипропилена, в том числе своими руками, собирают методом сплава аппаратом полифузной сварки . Рабочий комплект приспособлений аппаратов подобного рода содержит группу насадок, изготовленных под разные диаметры пластиковой трубы.

Необходимо выбрать подходящие насадки, установить их на пластине нагрева и закрепить винтами.

Техника полифузной сварки и аппарат, необходимый для устройства отопительного проекта на основе полипропилена. Этот инструмент позволяет быстро и легко сваривать отдельные детали схемы, создавать сложные технологические узлы

Регулятором тока аппарата полифузной сварки устанавливается рабочая температура , как правило, 250-270°С. Необходимо дождаться полного прогрева устройства. Достижение рабочего режима отмечается контрольным светодиодом.

Некоторые приборы имеют в комплекте контактный термометр, которым определяется температура нагрева с точностью до одного градуса.

Какие особенности установки теплого водяного пола на деревянном основании

Для визуальной оценки нагнетания воздуха в систему охлаждения не всегда нужны приборы. Достаточно разогреть двигатель автомобиля до температуры 70-80 градусов Цельсия, чтобы антифриз начал циркулировать по большому и малому кругу. Для этого стоит проехать по городу или шоссе в течение 15-20 минут либо дать поработать двигателю на холостых оборотах около 10 минут с включенным отопителем салона. Когда стрелка указателя температуры охлаждающей жидкости начнет отклоняться в сторону рабочего диапазона, можно приступать к осмотру.

Газы в системе охлаждения

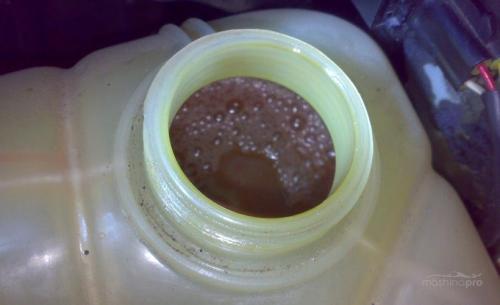

Пузырьки газов в расширительном бачке

После прогрева силового агрегата до нужной температуры можно осмотреть содержимое расширительного бачка сквозь его полупрозрачные пластиковые стенки. Пузырьки воздуха в охлаждающей жидкости должны быть хорошо заметны невооруженным глазом. При всех манипуляциях с системой охлаждения нужно соблюдать меры предосторожности.

Давление в системе высокое. Резкое открытие пробки бачка или радиатора на горячем двигателе может привести к выбросу кипятка и ожогам водителя. Поэтому лучше проводить диагностику только после остывания мотора до 30 градусов Цельсия или ниже. Если нет времени ждать, перед откручиванием крышки любой емкости системы охлаждения надо аккуратно накрыть ее толстой тряпкой, чтобы избежать попадания горячей жидкости на открытые участки тела.

При плавном открывании крышки в нормальном рабочем состоянии системы антифриз должен оставаться спокойным, без видимых пузырьков. Их появление или вспенивание жидкости однозначно указывает на завоздушивание контура. Тщательный осмотр позволяет оперативно и без дополнительных приборов определить нарушение герметичности системы охлаждения по признаку появления пузырьков воздуха в антифризе.
