Одним из самых надежных является фундамент на забивных сваях. Такой вид фундамента применяется уже многие столетия для постройки зданий на неустойчивых почвах .

Забивная свая представляет собой железобетонный стержень, обычно квадратного сечения, размером от 150 до 500 мм и длиной от 3 до 25 метров .

Процесс забивания вручную невозможен, для этого применяют специальные молоты, как правило, гидравлические, установленные на строительной спецтехнике.

Один конец такой опоры заострен, для лучшего проникновения в грунт. Длина и сечение рассчитываются индивидуально и зависят от типа грунта и массы строения.

Важно: в любом случае, нижний конец опор должен упираться в твердый грунт . Только в этом случае фундамент выдержит давление дома, и при пучении почвы останется неподвижным.

Например, при строительстве одно или двухэтажного каркасного дома на суглинистых почвах, которые преобладают в нашей стране, достаточно использовать забивные железобетонные сваи длиной 3 – 4 метра и диаметром 150-200 мм.

Фундаменты на забивных ж б сваях могут быть плитного и ленточного типа . В первом случае площадь опоры на грунт максимальна и такой тип наиболее надежен на нестабильных почвах. Ленточный тип имеет меньшую площадь опоры, но все же достаточную для устойчивого положения строения.

Устройство фундамента из забивных свай предполагает их установку :

• в виде свайного поля , при использовании свайно-плитного фундамента, в основном для постройки многоэтажных домов;
• в рядном порядке . В этом случае опоры забиваются рядами, под будущими стенами здания, обязательно под углами и пересечениями стен на определенном расстоянии друг от друга. Данный метод используется в малоэтажном строительстве и строительстве каркасных домов;
• в виде одиночных опор , установленных в наиболее проблемных, с точки зрения пучения почвы, местах.

Как правильно забивать сваи. Технология забивки свай: инструкция

Возведение основания на сваях на данный момент является весьма известной практикой, активно используемой в частном строительстве. Существует множество видов опор, для каждого из которых предусматривается особая методика углубления. Правильная забивка свай, технология их устройства – вот, что в первую очередь интересует мастеров, решивших построить дом на таком фундаменте.

Типы и качественные характеристики забивных опор

Считается, что среди всех вариантов свай забивные опоры являются самыми надежными, так как они очень прочно стоят в земле. Благодаря этому для установки массивных ростверковых конструкций профессионалы рекомендуют применять именно их.

Забивка – самый верный и испытанный метод углубления опор в почву. В современном строительстве такая технология приобрела широкое распространение во всех уголках мира, вследствие чего были разработаны разнообразные типы свай и несколько методик их забивки.

Существует три вида забивных опор:

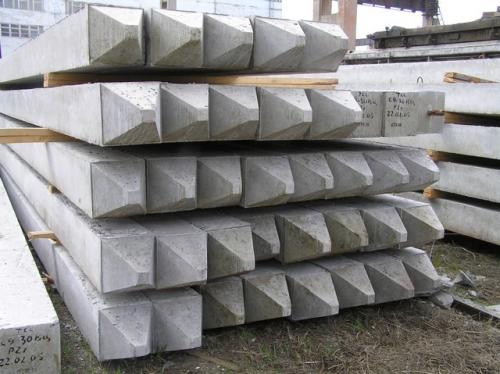

• Сваи из железобетона. Отличаются тем, что у них изначально присутствует заостренный конец. Железобетонные опоры могут иметь круглое, квадратное и другое сечение. Изготавливаются они из бетона марки 300 и выше, к тому же внутри каждой сваи есть арматурный скелет. Перед монтажом обязательно делается осмотр опоры – если на ней нет трещинок и сколов, можно приступать к работе. На верхний конец сваи надевают оголовок из стали, который защищает ее от эрозии во время забивания.
• Сваи из дерева. Чаще всего их делают из твердых древесных пород – кедра, лиственницы и дуба. На нижний конец каждой опоры надевается металлическое острие конусообразной формы, а на верхний конец – обруч из метала, оберегающий сваю от растрескивания при углублении. Обычно их длина достигает 10 м и более, а средний диаметр равняется 0,4 м. Для очень тяжелых зданий используются «пакеты» – группы из нескольких опор, устанавливаемых в почву как одно целое.
• Металлические сваи. Самый популярный вариант, применяемый в частном загородном строительстве. Металлические сваи представляют собой трубу со «шляпкой» и острым концом. Метал – один из самых универсальных материалов, потому опоры из него получаются более долговечными, чем опоры из дерева, и более практичными, чем железобетонные сваи.

Забивка свай. Виды и особенности забивных свай

Из всех разновидностей забивные сваи, как считается, являются наиболее надёжной опорой для фундамента. Благодаря тому, что они достаточно плотно держаться в грунте, именно забивная технология рекомендуется для обустройства тяжёлых ростверковых фундаментов. Забивка свай является самым старым и испытанным способом их погружения в грунт. Сегодня данная технология широко распространена по всему миру, в связи с чем разработаны различные методики забивки и специальные приспособления.

Железобетонные сваи

Современные забивные сваи могут быть нескольких видов:

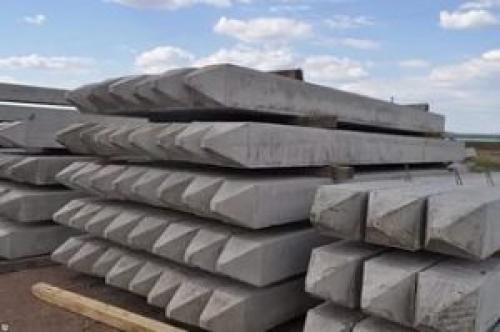

• Железобетонные. Имеют уже готовое заострённое окончание и могут быть любого сечения – квадратного, круглого, двутаврового и т.п. Должны быть изготовлены их бетона не ниже 300 марки и иметь внутри арматурный каркас. Перед забивкой отлитую сваю следует внимательно осмотреть – она не должна иметь трещин, деформаций и прочих дефектов. На верхний торец при заглублении надевается специальный стальной оголовок, предотвращающий его разрушение при ударах молота.
• Деревянные. Изготавливают обычно из твёрдых пород деревьев (кедр, лиственница, дуб) и снабжаются коническим остриём из металла, надеваемым на заглубляемый конец. На верхнюю часть надевают металлический обруч, во избежание её растрескивания во время забивки. Бывают длиной до 10 и более метров, а диаметром до 40 см. В отдельных случаях, когда нужно добиться особой прочности свайного фундамента, применяются связки из нескольких свай – «пакеты», забиваемые в грунт как единое целое.
• Металлические. Наиболее распространённый тип свай, используемый в частном строительстве. Сталь является наиболее универсальным материалом, более долговечным, чем дерево, и более технологичным, чем бетон. Могут быть как изготовлены в домашних условиях, так и забиты в грунт с помощью ручного молота. Конструктивно состоят из трубы, острия и оголовка.

Дизель молот. Дизельные молоты

Дизельными молотами называются свайные погружатели, исполь­зующие в процессе работы-энергию сгорающих газов. Они относят­ся к группе свободнопоршневых двигателей, у которых отсутствует кривошипно-шатунный механизм и энергия расширяющихся газов передается непосредственно рабочему органу — ударной части мо­лота.

По типу направляющих ударной части дизель-молоты разделя­ются на штанговые и трубчатые. У штангового дизель-молота на­правляющими ударной части — массивного подвижного цилинд­ра — служат две штанги, закрепленные в основании поршневого блока и соединенные вверху траверсой. У трубчатого дизель-молота направляющей ударной части — массивного подвижного поршня— служит неподвижная труба, представляющая собой рабочий и про­дувочный цилиндры молота. Распыление дизельного топлива в ка­мере сгорания у штанговых молотов — форсуночное, а у трубча­тых — ударное.

По способу разгона ударной части при ее рабочем ходе дизель­ные молоты бывают со свободным падением ударной части и с буфером, аккумулирующим часть энергии расширяющихся газов, ко­торая затем используется на разгон ударной части, увеличение энергии и частоты ударов. Такие буферы могут быть пневматиче­скими и механическими (пружинными). По отношению длины рабо­чего хода L к диаметру цилиндра D дизельные молоты подразде­ляются на длинноходовые (L/D=1,9 … 1,5) и короткоходовые (L/D= 1 … 0,5).

Достоинствами дизельных молотов являются их автономность (независимость от посторонних источников энергии), высокая на­дежность в работе, простота устройства и эксплуатации, невысокая стоимость изготовления, устойчивая работа при низких температу­рах. Дизель-молоты подвешиваются к копровой стреле с помощью захватов и подъемно-сбрасывающего устройства («кошки»), пред­назначенного для подъема и пуска молота. В зависимости от массы ударной части различают легкие (до 600 кг), средние (до 1800 кг) и тяжелые (до 2500 кг) дизельные молоты.

Штанговые дизельные молоты легкого типа с массой ударной части до 250 кг выпускаются с механическим (пружинным) буфе­ром и подвижными штангами. Остальные типы штанговых молотов имеют свободное падение ударной части и неподвижные штанги. Штанговый молот легкого типа (рис. 19.3,а) состоит из поршневого блока 5, траверсы 1, наголовника 6, направляющих подвижных штанг 2 и цилиндра 4 с ударной частью. Поршневой блок пред­ставляет собой стальную отливку, состоящую из поршня и основа­ния блока. В поршневом блоке вверху расположен поршень с топ­ливной аппаратурой, внизу в основании расположены шаровая опора и наголовник сваи. Ударной частью дизель-молота является подвижный цилиндр, в днище которого расположена камера сгора­ния. Молот работает следующим образом. С помощью копровой лебедки цилиндр поднимается до уровня траверсы и захватывается специальным механизмом — «кошкой» 3. Затем захват выключа­ется, и цилиндр под действием собственной массы падает вниз. При надвижении цилиндра на поршень воздух, находящийся в камере сгорания, сжимается, температура его резко повышается. В крайнем нижнем положении в ка­меру сгорания впрыски­вается топливо, которое, испаряясь и перемеши­ваясь с горячим возду­хом, самовоспламеняется.

Как забить сваи вручную. Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками,

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

• Шпагат.
• Рулетку.
• Металлическую арматуру (прутья).
• Лом.
• Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай.

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

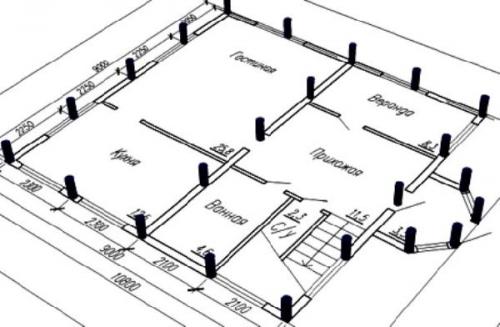

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

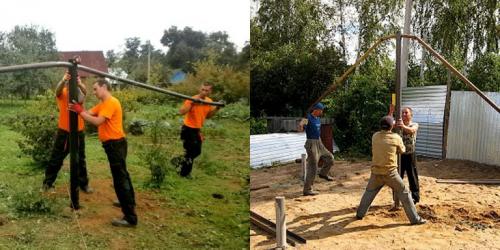

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

• Вставляется лом в отверстие, существующее на изделии.
• Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

1. Дрель.
2. Редукторный гайковерт.
3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт. Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня.

Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Как забиваются сваи. Технология

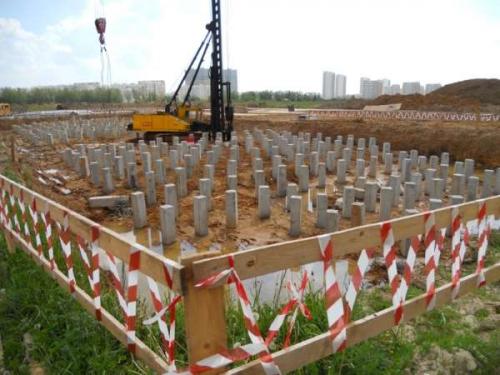

Технология забивки свай отличается повышенной сложностью. Для погружения железобетонного фундамента используют специальные машины, которые оказывают статическое (постоянное) или динамическое (ударное) воздействие. Перед началом работ потребуется выполнить подробные геологические изыскания и провести пробную забивку.

Пробная забивка или испытание опор является своего рода репетицией основного процесса. Она предназначена для определения точного поведения фундаментов в грунте. Иногда полученные данные геологических испытаний отличаются от фактических. Испытания позволяют вовремя внести изменения в проект и избежать неприятностей при строительстве и эксплуатации объекта.

Забивка свай.

После пробной забивки грунтам необходимо дать «отдохнуть». Время перерыва в работе зависит от характеристик почвы на участке строительства:

• пески — 3 дня;
• глина и разнородный грунт — 6 дней;
• водонасыщенный грунт — 10 дней.

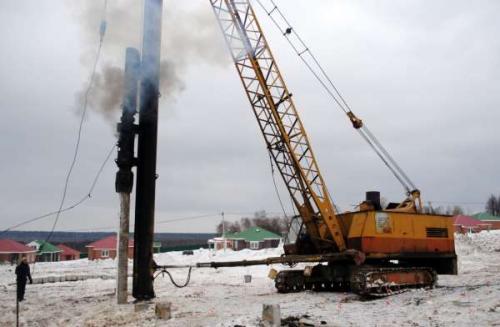

Выполнив испытания, можно приступать к процессу забивки. Технология погружения забивных железобетонных свай предусматривает использование следующих видов машин:



• молот паровой или дизельный;
• пресс гидравлический или пневматический;
• вибронасадка;
• вибропогружатель.

Весь процесс работ можно разделить на три этапа. Погружение начинается с высверливания калибрующей скважины. Ее глубина может составлять до трети длины всего фундамента. Вместо калибрующей скважины можно также использовать направляющие решетчатые каркасы.

На втором этапе работ сваю необходимо установить в скважину или направляющую. Точность расположения проверяют гидравлическим уровнем. Завершающий этап — погружение сваи в грунт забивкой специальными механизмами. После того, как все элементы фундамента установлены в грунт, необходимо выполнить ростверк, цокольную ленту или плиту.

Свайное поле.

Как забивают железобетонные сваи. Что такое забивные сваи? Все, кто имел отношение к строительству серьезных сооружений, будь то многоэтажные и высотные здания, промышленные объекты и т.д. имеет представление, что такое забивные сваи. Забивные железобетонные сваи уже более полувека применяют на больших стройках в качестве несущих элементов фундаментов и сооружений. Стандартные сваи, которые используют в гражданском и промышленном строительстве, начинаются от сечения 300х300 мм, длиной 3-12 м.

В частном малоэтажном строительстве, когда речь идет о нестабильных и сложных грунтах, проектировщики зачастую разрабатывают проекты фундаментов на основе забивных свай, потому что альтернативных вариантов фактически нет. Кошелек клиентов от таких конструкторских решений существенно страдает, ведь забивка таких свай встает «в копеечку». Существенную часть затрат составляет перебазировка и аренда тяжелой строительной техники. Зачастую все это усугубляется сложностями с подъездными путями на участок и индивидуальными особенностями самого участка.Несколько лет назад появились забивные сваи, ориентированные на малоэтажное коттеджное строительство – сваи сечением 150х150 и 200х200 мм длинами 3, 4 и 5 метров. Также появилась мини-забивная техника, способная беспрепятственно выполнять забивку таких свай в любых даже самых сложных условиях на участке. Использование забивных свай стало не только доступным по бюджету мероприятием, но во многих случаях даже и выигрышным с точки зрения общих затрат на строительство фундамента в сравнении с другими технологиями. Если же сравнивать надежность и несущую способность фундаментов на основе забивных свай с другими типами фундаментов – то в большем числе случаев, опираясь на геологические исследования грунтов и конструкторские расчеты нагрузок дома, фундаменты на забивных сваях оказываются вне конкуренции.Итак, в статье пойдет речь, в первую очередь, о забивке железобетонных свай для малоэтажного и частного строительства, т.е. о сваях сечением 150х150 и 200х200 мм.

Видео как забивают бетонные сваи ( пишу как я это понимаю со своей колокольни, тк не спец в этом вопросе )
