Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция

Покрытие верхней части дома нельзя оценивать сугубо утилитарно. На самом деле этот элемент имеет важное декоративное значение, ведь от него зависит впечатление, получаемое людьми, в том числе и самими хозяевами. Оригинальным решением часто становится полувальмовая крыша.

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 01

Особенности

Полувальмовая крыша иногда еще называется голландской, что прямо указывает на ее происхождение. Именно поэтому основным свойством защитной конструкции оказывается сочетание изящного внешнего вида со способностью переносить значительную ветровую нагрузку. Следует помнить, что полувальмовая кровля довольно сложна по устройству. Проектировать ее, а затем и монтировать, будет непросто.

В значительной мере это «окупается» объединением положительных характеристик двускатных, шатровых и вальмовых конструкций.

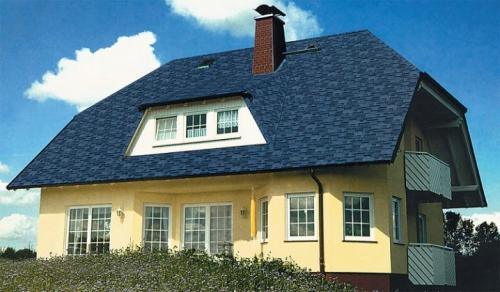

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 02

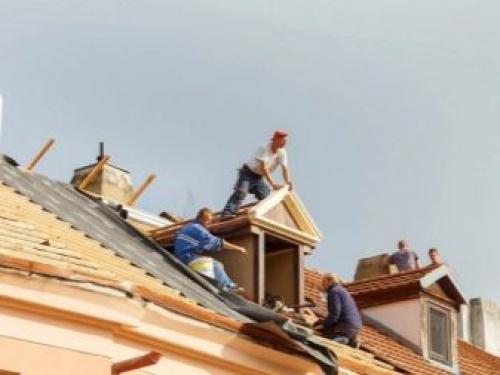

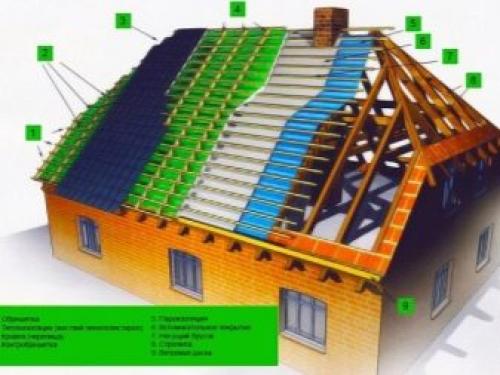

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 03

Конфигурация фронтонов близка к трапеции, образуемой вальмовыми элементами, что позволяет добиться сразу нескольких положительных моментов:

  • хорошей аэродинамики (обтекаемости);
  • отменного сопротивления сильным ветрам – это важно не только на открытых местах, но и вблизи рек, в предгорьях и горах;
  • повышения эффективности использования чердаков;
  • возможности менять угол, под которым наклонены скаты;
  • приятного внешнего вида.

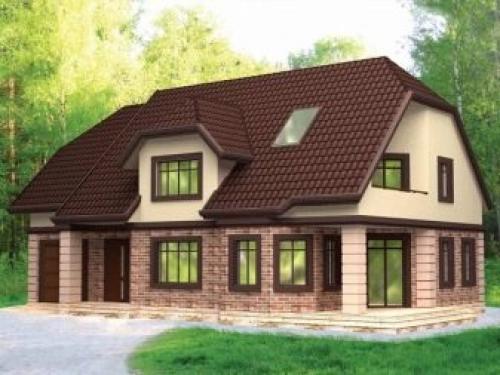

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 04

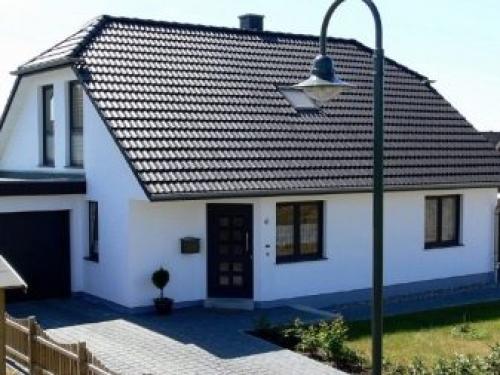

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 05

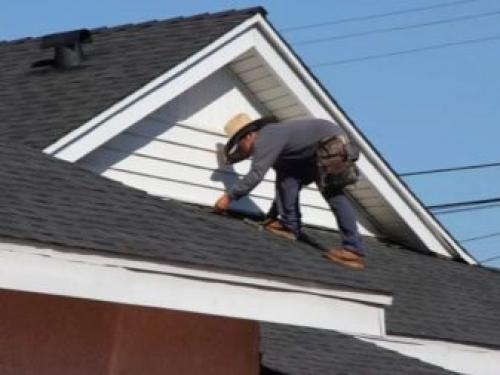

Но нельзя забывать, что полувальмовая крыша выполняется не так-то просто – изготовить ее своими руками можно только при содействии профессиональных мастеров и под их прямым руководством. Количество затрачиваемых материалов значительно вырастает по сравнению с другими вариантами. Причина заключается в сложности геометрии и утяжелении конструкций – придется тщательно рассчитывать все нагрузки и обеспечивать для каждой детали способность им сопротивляться.

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 06

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 07

Виды конструкции

Двускатная стропильная система включает, в первую очередь, мауэрлат – брус в виде квадрата, помогающий распределить весовую нагрузку по стене и транслировать ее в фундамент. Также используются лежни, коньковые прогоны, идущие по диагонали ноги, рядовые стропила, кобылки и ряд других элементов. При выборе висячего контура каркас дома не имеет ни одной несущей перегородки. Опора стропил производится лишь поверх прогона конька и поверх мауэрлата. На остальном протяжении никакой поддержки нет.

Протяженные тяжеловесные ноги расталкивают в сторону стены дома, поэтому они должны компенсироваться за счет ригелей, затяжек, бабок и подкосов. Есть другое устройство – наслонное, которое применяется в том случае, когда в пределах периметра постройки размещена хотя бы одна несущая стена. Тогда она станет неплохой базой для удержания стропил. Поскольку направленная в стороны энергия уменьшается, то дополнительное отягощение не потребуется, потому сокращение количества опорных деталей не повлияет на стабильность системы.

Каркас полувальмовой крыши. Особенности конструкции полувальмовых крыш, отличие от вальмовых

Полувальмовая крыша имеет два или четыре ската. Вальма (торцевой скат) может представлять собой треугольник или трапецию. Фронтоны также бывают в форме этих фигур. Боковые скаты имеют вид трапеций. Если в вальмовой крыше вальмы являются треугольниками и доходят до карнизного свеса, то в полувальмовой они комбинируются с фронтонами иной формы. Создаётся полувальмовая крыша в тех случаях, когда площадь необходимого помещения невозможно вписать в треугольную форму.

Вальмовая крыша ограничивает использование мансардного пространства наклонной треугольной формой скатов

Виды полувальмовых крыш

Различают двускатную и четырёхскатную полувальмовую крышу.

  1. Полувальмовая двускатная («голландская»). Эта крыша является совмещением двускатной и вальмовой крыш. Вальма обрезается внизу и представляет собой небольшой треугольник, а под ней размещён фронтон, имеющий форму трапеции. Линия крыши — ломаная. Это придаёт ей определённую изысканность.

    Голландская крыша создаёт идеальные исловия для обустройства мансарды

  2. Полувальмовая четырёхскатная («датская»). Такая крыша делается противоположным образом. Торцевой скат здесь идёт от середины бокового ската до карнизного свеса. Вальма представляет собой трапецию, а фронтон — треугольник.

    Полувальмовая датская четырёхскатная крыша отличается от двускатной голландской количеством скатов, формой и размещением вальм

Преимущества и недостатки полувальмовой крыши

Преимущества:

  • полувальмовая крыша хорошо противостоит ветру;
  • защищает от деформаций благодаря жёсткости конструкции;
  • имеет стойкость к вибрациям;
  • создаёт возможность обустройства дополнительной полезной площади;
  • придаёт дому неповторимый внешний вид.

Недостатки:

  • сложная система стропил, требующая значительного количества элементов для укрепления;
  • дороговизна;
  • большой расход материала для укладки кровли;
  • сложность чистки и ремонта.

Полувальмовая крыша одноэтажного дома. Полувальмовая крыша: чертеж, проект и конструкция

Крыша является не только дизайнерским завершением возведенного дома, но и его защитой. Если же для строительства выбрана местность с постоянными сильными ветрами, то устройство полувальмовой кровельной конструкции будет самым оптимальным вариантом.

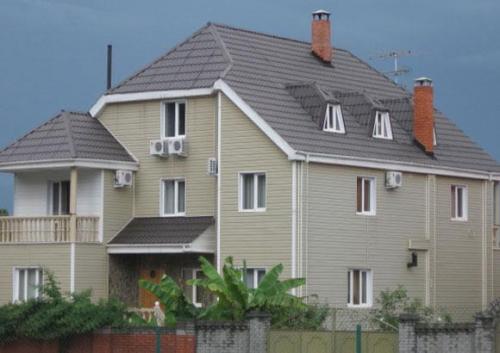

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 08

Полувальмовая крыша представлена в виде обычной двухскатной крыши с небольшими свесами с торцов, в остальном она схожа с другими вальмовыми крышами. За счет этого полувальмоваяобеспечивает высокую устойчивость против больших ветровых нагрузок, а также возможность оборудования обширной площади чердачного помещения для жилья или использования в хозяйственных нуждах.

Качественная защита фронтонов здания от проникновения осадков, соответственно, способствует их меньшему продуванию и размыванию. Благодаря необычному, сказочному внешнему виду крыша смотрится намного оригинальнее привычных всем кровельных конструкций.

В зависимости от количества скатов, выбранных владельцем дома, крыша может быть:

  • полувальмовой двускатной;
  • полувальмовой четырехскатной.

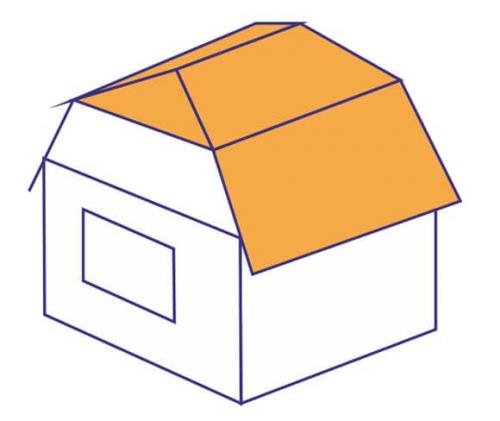

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 09

Существенные отличия этих двух конструкций представлены на фото. Из-за достаточно сложного обустройства кровельного пирога экономия практически невозможна, особенно, если сооружается ломаная, требующая большого расхода материалов. Однако и этот недостаток не пугает застройщиков, поэтому популярность таких крыш постепенно увеличивается (прочитайте: "").

Особенности устройства полувальмовой крыши

Конструкция данного вида кровель, в целом, схожа со стропильной системой двухскатных крыш лишь с добавлением скошенных краев, поэтому работу выполняем по традиционной схеме и.

Затем следует укладка кровельного пирога, в состав которого входит несколько компонентов:

  1. Кровельное покрытие. В этом случае больше подходят жесткие покрытия, например, листы профнастила или металлочерепицы. Выбор материалов обуславливается не только приемлемой стоимостью, но и небольшим весом, надежностью, привлекательным внешним видом, а также удобством монтажных работ.
  2. Система обрешетки. Является основой, к которой и будет крепиться кровельное покрытие. Для ее обустройства понадобятся деревянные бруски или рейки, укладываемые поперек стропил скатов.

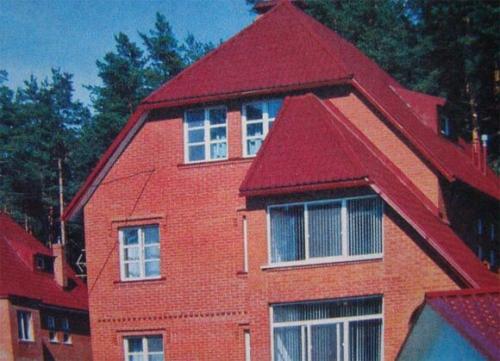

    Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 10

  3. Контробрешетка. Используется для фиксации гидроизоляционного слоя и последующего крепления обрешетки. Она обеспечивает создание зазора между материалами, благодаря которому подкровельное пространство постоянно вентилируется. Оборудуется на всю длину стропил.
  4. Гидроизоляционный материал, защищающий утеплитель от проникновения воды. В прошлые годы проекты домов с полувальмовой крышей создавались с использованием рубероида, который при нагреве металлической крыши быстро разрушался и приходил в негодность. На сегодняшний день самым практичным вариантом считается диффузионная мембрана, способная пропускать пар с капельками влаги наружу, не допуская обратного процесса.
  5. Плиты утеплителя для удержания теплого воздуха. Широко применение пенополистирола, минеральной ваты, пенопласта. Можно приобрести материал с двумя слоями, защищающими от ветра и влаги, тогда дополнительная гидроизоляция не понадобится.

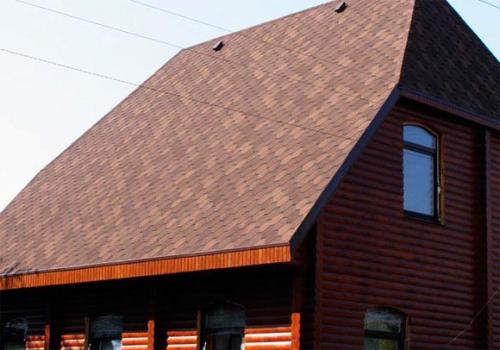

    Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 11

  6. Слой пароизоляции, за счет которого утеплитель будет надежно защищен от влажных паров из помещения. Для этого конструкция полувальмовой крыши выполняется с использованием пергамина, полиэтилена, фольгированной пленки или диффузионных мембран.
  7. Материалы для декоративной отделки. На заключительном этапе строительства с внутренней стороны на крышу нашивается вагонка, либо гипсокартон.

Несмотря на некоторую схожестьс системой двускатной кровли (прочтите: ""), сложнее будет полувальмовая крыша - чертеж ее должен выполняться по точным геометрическим расчетам. Поэтому для устройства крыши все же рекомендуется обратиться к профессионалам. Если же застройщик обладает элементарными навыками выполнения плотницких работ и имеет опыт строительных расчетов, то ему нужно следовать предложенной ниже инструкции.

Изготовление ребра крыши, подробнее на

Для строительства понадобится тщательно просушенная цельная и однородная древесина, которую предварительно нужно обработать огнезащитным составом, а также специальными средствами от гниения и негативного воздействия микроорганизмов. Особое внимание уделяется диаметру бревен и размерам бруса. Поскольку подкровельный пирог требует предварительного утепления, то стропила монтируются с небольшим промежутком для укладки утеплителя.

Одним словом, полувальмовая крыша - конструкция ее была подробно расписана выше, отлично подойдет для строительства частных домов, хозяйственных и производственных помещений в регионах с высокой ветровой нагрузкой. Несмотря на сложность выполнения, внешне она придаст привлекательности и индивидуальности постройке.

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 12

Сократить бюджет на приобретении материалов, вряд ли удастся, но благодаря надежной защите от негативных климатических факторов крыша прослужит на порядок дольше экономичных вариантов кровель. Прочитайте также: "".

Шатровая крыша: устройство и технология монтажа своими руками

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 13

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

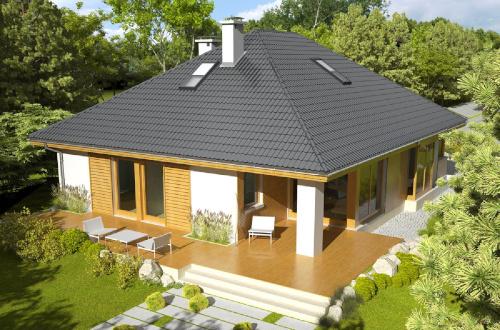

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 14Шатровая крыша используется для:

  • частных домов;
  • летней беседки;
  • открытой кухни на дачном участке;
  • отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

  1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
  2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50о, что не позволяет снегу задерживаться на кровле.
  3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
  4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
  5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

Конструктивные элементы

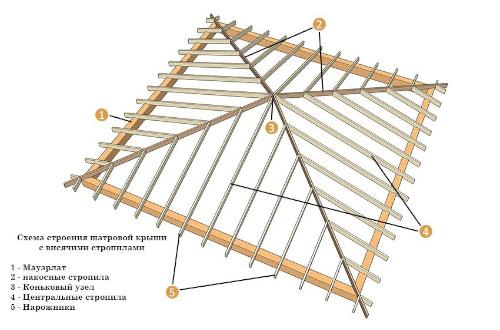

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 15В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

  1. Мауэрлат . Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
  2. Лежень . Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
  3. Стойки . Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
  4. Подкосы . Элементы, заменяющие опорные стойки, их устанавливают под углом 45о.
  5. Ригель . Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
  6. Скаты . В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
  7. Нарожники . Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
  8. Коньковый узел . Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
  9. Подскатный прогон . Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
  10. Свесы скатов . Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Полувальмовая крыша плюсы и минусы. Особенности конструкции стропильной системы полувальмовой крыши: плюсы и минусы

Включает в себя стропильная система полувальмовой крыши два самых часто возводимых вида кровли. Данная модификация позволила расширить список преимуществ такими особенностями:

1. Чердачное помещение.

Благодаря своей конструкции такая разновидность позволяет использовать данное помещение не только в качестве подсобного. После проведения гидро- и теплоизоляционных работ его можно будет использовать как полноценный этаж с жилыми комнатами.

2. Противостояние ураганным порывам ветра.

Исключение из конструкции схождений плоскостей под острым углом придает ей более обтекаемую форму. Поэтому она намного лучше выдерживает сильные порывы ветра, потоки воздуха плавно «огибают» ее проходя вдоль площадок, а не «врезаются» прямо в них.

3. Подгонка конструкции под индивидуальные требования.

В целом, такой особенностью обладают все виды кровли и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки, она будет возводиться либо под более крутым углом с укороченной длинной свесов (для снежных зим), либо под более пологим углом и с удлиненной длинной свесов (для мягких зим).

4. Сложность монтажных работ.

Такая конструкция не относится к группе наиболее сложно возводимых вариантов. Хотя и имеет свои конструктивные особенности, которые немного усложняют задачу монтажа. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полувальмовой крыши не имеет отличительных недостатков в своей конструкции. Незначительные имеющиеся у нее минусы могут быть отнесены к любой разновидности кровли. Поэтому на окончательный выбор определенного варианта они не способны повлиять.

ЧИТАТЬ ПО ТЕМЕ:

Сложность исполнения и величие стропильной системы многощипцовой крыши .

Полувальмовая крыша это. Преимущества и недостатки

Конструкция полувальмовой крыши, в отличие от вальмовой, имеет гораздо более замысловатую конструкцию. Трапеции превратились в многоугольники, а вальмы видоизменились.

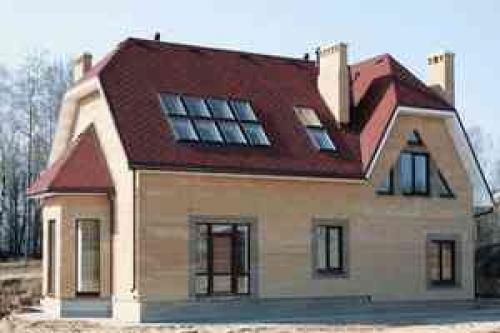

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 16Сложная кровельная конструкция

Эта конструкция – симбиоз кровель двускатного и вальмового типа. Скаты вальмовой крыши представляют собой четырехугольники, трапеции и два треугольника, а скаты полувальмовой крыши образуют ломаную линию. Строение с такой кровлей не только декоративно, но и весьма оправдано. Оно обладает рядом неоспоримых преимуществ. Благодаря высоте такой конструкции можно благоустроить дополнительную комнату в мансардном этаже . Для увеличения полезной площади комнаты верхняя плоскость ската делается покатой и длинной, а нижняя – практически отвесной.

Элементы конструкции полувальмовой крыши :

  • стропильная система;
  • мауэрлат;
  • система тепло-, паро- и гидроизоляции;
  • кровельное покрытие.

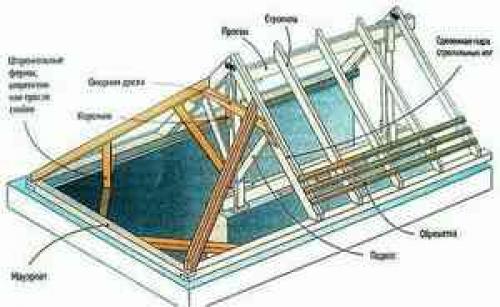

Полувальмовая крыша своими руками: чертежи, стропильная система и пошаговая инструкция 17Устройство стропильной системы

Кроме основных элементов, в конструкцию кровли входит масса дополнительных: ригели, стойки, упоры. Все это требует значительного расхода древесины, представляет сложность в монтаже каркаса стропильной системы. Но именно из-за такого своеобразного строения кровля обладает прочностью и долговечностью .

Стропильная система полувальмовой крыши достаточно сложно устроена: значительное количество ребер, промежуточных стропил, упоров, ендов, подкосов, нарожников, шпренгелей. Такое устройство требует значительной траты материалов. Поэтому перед монтажом следует произвести расчет, сделать чертежи, уделить внимание контролю над качеством приобретаемого материала. Важно, чтобы древесина не имела трещин и сучков, а также была сухой .

Видео ПОЛУВАЛЬМОВАЯ ДВУХУРОВНЕВАЯ КРЫША ПРОЕКТ
