Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.
Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;
• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Мауэрлат вместо армопояса. Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

1. Вертикальные . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
2. Распорные . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

• Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
• Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
• При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

1. Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
2. Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
3. Конструкция становится более жесткой.
4. Все возникающие на несущих стенах нагрузки получают равномерное распределение.
5. Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Крепление мауэрлата к армопоясу проволокой. Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

• Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
• Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс , какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Как крепить мауэрлат к шлакоблоку. Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.

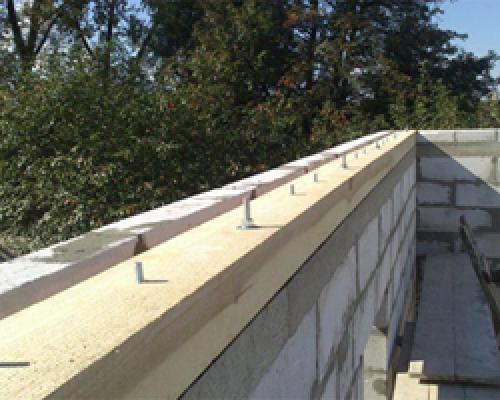

5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

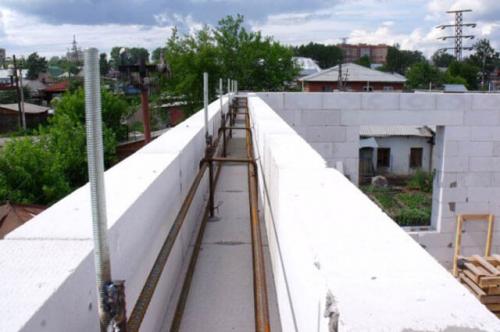

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

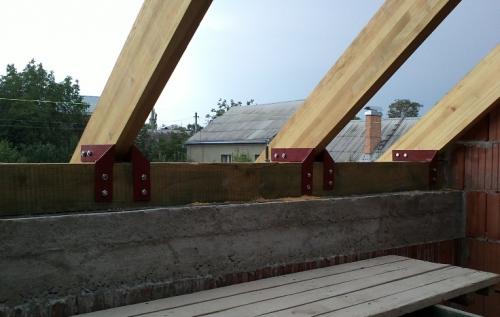

Как привязать крышу к стенам. Как правильно выполнить крепление мауэрлата к стене дома?

В словаре строительных терминов говорится: «мауэрлат – брус, служащий опорой наслонных деревянных стропил.  и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Располагается на верхнем внутреннем обрезе  стен.»

То есть нагрузка от веса крыши через мауэрлат равномерно распределяется на стены  здания.

Как правило, мауэрлат изготавливают из бруса сечением 150х150 мм или досок  сечением 50х150 мм, которые сбиваются по три штуки для получения сечения 150х150 мм.

Реже используется брус сечением 100х100  мм или 200х200 мм.

Крайне редко ( при установке  металлических стропил) мауэрлат изготавливается из металлопроката.

Во многом  сечение мауэрлата зависит от того  как много весят кровельные материалы. В том случае если строительство дома своими руками ведется с использованием ондулина можно использовать брус минимально допустимого сечения.

Если мауэрлат устанавливается  на стену дома, выполненную из дерева, под верхние  бревна стены необходимо заложить вязальную проволоку. С ее помощью мауэрлат будет крепиться к стене. Длина  выступающих концов проволоки должна быть в 2 раза  больше чем высота бревен, под которые подложена проволока и мауэрлата вместе взятых.

Этот способ надежен, веками использовался нашими предками. Однако есть более современный способ крепления – при помощи металлических  анкерных болтов.

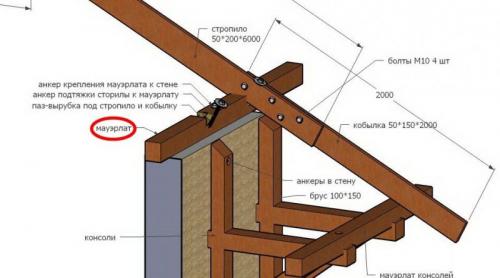

Для того чтобы закрепить мауэрлат ими  до его укладки в  бревнах стены следует просверлить отверстия для пропуска анкерных болтом. В нижней части отверстия необходимо сделать выборку для того чтобы головка болта не выступала над поверхностью бревна. В мауэрлате также необходимо выполнить  отверстия для пропуска болтов.

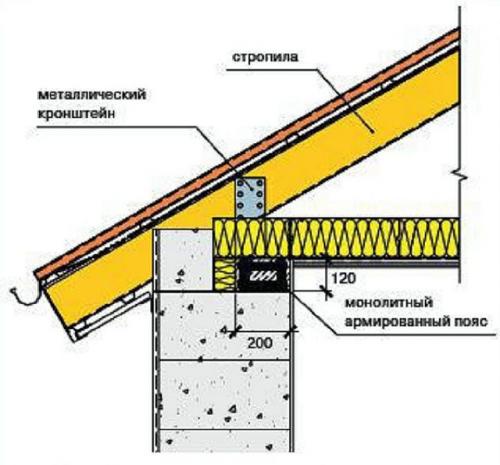

Для надежного крепления мауэрлата необходимо  изготовить армопояс. Он представляет собой монолитную железобетонную стяжку. По сути армопояс служит фундаментом для мауэрлата.

Работы выполняются в следующей последовательности:

Устанавливается деревянная  опалубка.

Как правило, высота опалубки составляет250- 300 мм.В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо  перевязать их. Сделать это можно вбив в стену небольшие куски арматуры.

Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над  верхним срезом стены на 50 -100 мм.Заливается бетон.Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Совет.  Для того чтобы  иметь шпильки необходимого вам размера  следует покупать длинные шпильки (длиной от 1 метра и больше) и нарезать в необходимый размер.

Через 5 дней можно укладывать мауэрлат. Это правило продиктовано тем, что при нормальной температуре и влажности цементосодержащие  смеси набирают 50 процентов прочности и способны воспринимать прилагаемые к ним нагрузки без разрушения.

Последовательность операций такова:

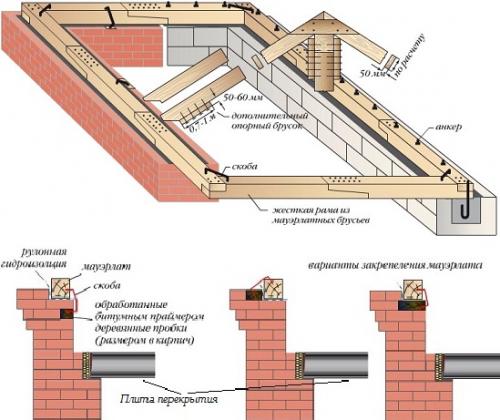

Брус выкладывается по периметру  здания.

В случае если длина отдельных брусов меньше чем  длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал. Пленки Ондутис прекрасно для этого подойдут.Проверяется правильность « геометрии».

Для  этого необходимо проверить равность длин диагоналей. Пренебрегать  этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В  таком случае ремонт крыши неизбежен.

Совет.

Самый простой способ проверки – при помощи веревки или лески. В  этом случае нет необходимости замерять расстояния. Достаточно просто зафиксировать длину диагонали и сравнить ее с другой.

Закрепить между собой углы мауэрлата.Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее  просверлить отверстия в частях  мауэрлата. Затяжку следует проводить в 2 приема.

Мауэрлат является фундаментом крыши. Тот, кто ведет строительство дома своими руками, должен отнестись к его креплению ответственно. Иначе ремонт крыши  придется проводить на следующий сезон после ее монтажа.

Кровля – один из важнейших элементов здания. Недаром жилище человека часто называют крышей над головой.

Кроме того, что она сама создает значительное давление на стены, именно на нее обрушиваются дожди и снега, пытается унести ветер. Чтобы она не «поехала», строится мауэрлат. Применение этого испытанного строительного приема делает крышу прочной и распределяет равномерно нагрузку от нее на здание.

Мауэрлат можно сравнить с фундаментом дома, только он – элемент крыши, объединяющий ее устройство в единую конструкцию. Если дом построен из дерева, мауэрлатом служит последний венец, который укрепляется специальным образом. А вот крепление мауэрлата к кирпичной стене – отдельное умение и искусство.
