Как сделать столбчатый фундамент. Пошаговая инструкция
Как сделать столбчатый фундамент. Пошаговая инструкция
По своей сложности, устройство столбчатого фундамента является простым и может быть выполнено своими руками. Однако надежность основания в большой мере зависит от точного соблюдения технологии монтажа. Это касается пространственной конфигурации конструкции, применяемых материалов и соблюдения временных технологических перерывов.
Для того, чтобы сделать простой столбчатый фундамент своими руками, наша пошаговая инструкция предусматривает выполнение следующих этапов:
Упрощенный расчет конструкции
Правильное определение количества необходимых материалов и конструктивных особенностей фундамента производится на основании расчета. Для его выполнения требуются данные о:
- местоположении будущего здания;
- структуре грунтов на участке застройки;
- глубине залегания грунтовых вод с учетом сезонных колебаний;
- предельной глубине промерзания;
- весе строительных конструкций здания, мебели и внутреннего оборудования;
- собственный вес фундамента.
Подробный порядок и пример расчета столбчатого основания описан здесь .
В результате расчета определяется общее количество опорных столбов, общая площадь их сечения, места расстановки конструкция ростверка.
Cхема столбчатого фундамента/

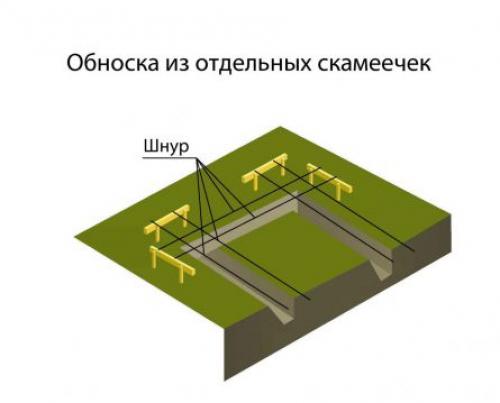

Разметка мест монтажа опорных столбов
Столбчатые опоры под ростверк должны быть установлены на всех углах будущего строения, на длинных участках стен более 2,5 метра, а также во всех местах примыкания простенок к наружным ограждающим конструкциям.
При этом под примыкающую веранду, крыльцо, террасу или флигель изготовление столбчатого фундамента должно производиться отдельно, для создания возможности устройства температурных и компенсационных швов в случае усадки отдельных частей здания.
Сечение столбовых опор определяется путем деления общей площади сечения на количество опор. При этом сечение отдельных столбов не может быть менее чем 200х200 мм.

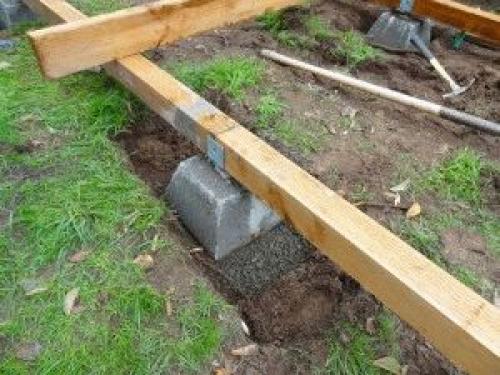

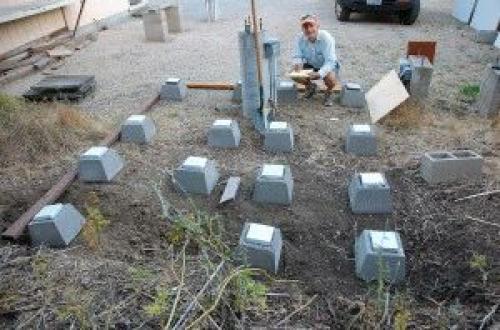

Столбчатый фундамент из блоков. Расчет расхода материала
Для того чтобы правильно рассчитать расход материала, необходимо воспользоваться математическими формулами. Знания должны быть на минимальном уровне. Формулы подбирать можно самостоятельно в зависимости от вида столбиков. Рассмотрим на примере.
Вам требуется столбчатый фундамент из блоков 20х20х20 см. В качестве материала используется бетон. Тогда площадь сечения равна S=0.002*0.002=0.000004 м2. Следовательно, расход бетона на один столбик будет равна 0,002*0,000004=0,00000008 м3. Для того чтобы определить полный расход бетона необходимо количество столбиков умножить на расход бетона на один столбик.
Также если вы делаете бетонные столбики, то обязательно обратите внимание на то, что их необходимо армировать, для того, чтобы они могли противостоять сжатию и изгибу.
Рассчитать расход арматуры не сложно. Необходимо учитывать параметры самих столбиков в первую очередь. Так для столбиков, высота которых не превышает 1 метр, а диаметр сечения до 20 см достаточно двух прутьев с сечением около 10 – 12 мм. Далее чем больше длина столбика и диаметр сечения, тем большее количество прутьев используется. По горизонтали столбы армируются проволокой сечения 6 мм с гладкой поверхностью на расстоянии 50 – 70 см.
Столбчатый фундамент из блоков имеет массу преимуществ, среди которых можно выделить простоту возведения, с таким видом работ вполне может справиться один человек. Но для того, чтобы все работы были выполнены качественно, необходимо определить четкий алгоритм действий, чтобы все работы проводились поэтапно. Итак, вы выбрали место для постройки, определились с материалом, рассчитали его расход, теперь вам необходимо произвести подготовку места для строительства. Очень важно знать некоторые данные о том, какими параметрами и характеристиками обладает данная местность. К ним относятся такие природные факторы как промерзания почвы, высота грунтовых вод и так далее. Вы, конечно, можете пренебречь данными характеристиками, в этом случае никто вам не сможет гарантировать то, что здание в скором времени не подвергнется разрушениям или вы можете вложить нерационально средства.
Мелкозаглубленный столбчатый фундамент. Мелкозаглубленный фундамент
При глубине залегания подошвы подземной несущей конструкции 0,2 – 0,7 м она называется мелкозаглубленный фундамент (МЗФ) и обладает минимальным бюджетом строительства. Существуют малозаглубленные плиты, столбы, ленты. Сваи всегда погружают ниже промерзания, поэтому они попадают в категорию заглубленных фундаментов по умолчанию.
Разновидности МЗФ
Основная проблема несущих конструкций зданий, эксплуатирующихся под землей, заключается в морозном вспучивании грунтов, возникают при наличии условий:
- высокий процент глины
- обилие влаги для насыщения этих крупиц
- промерзание грунта, приводящее в неравномерному увеличению объемов на разных участках
Для решения проблемы использовалось несколько решений:
- плавающая плита – обладает значительной опорной поверхностью, высокой горизонтальной жесткостью, уверенно противостоит силам пучения
- подошва ниже промерзания – позволяет исключить на 100% вспучивание
- обратная засыпка инертным материалом пазух – необходима для ликвидации касательных усилий при расширении грунтов, стремящихся выдернуть фундамент из земли
Для снижения трудоемкости, сроков сдачи объектов, бюджета строительства был создан комплекс мер по снижению либо полной ликвидации вспучивания в мороз:
- нерудные материалы – не содержат глины, используются в подстилающем слое + пазухах обратных засыпок
- дренаж – пристенный, пластовый либо кольцевой, не позволяет почвам насытиться влагой
- утепление – отмостки и различных элементов фундамента для сохранения геотермального тепла подо всеми несущими конструкциями и прилегающими к ним грунтами
Внимание: При соблюдении этих мер можно заложить в проект мелкозаглубленный фундамент плитного, ленточного либо столбчатого типа, что и указано в регламенте СП 22.13330 для оснований жилищ.
Малозаглубленными принято называть сборные и монолитные конструкции, подошва которых залегает на отметке 0,2 – 0,7 м. Поэтому на почвах с низким содержанием глины дренаж и утепление могут не потребоваться вовсе.
