Установка электрического щитка. Организация точки ввода

Установка электрического щитка. Организация точки ввода

В процессе подключения от уличного щита учета электроэнергии (ЩУ), расположенного на отводной опоре ЛЭП, к распределительному щитку (РЩ), смонтированному в помещении, ведется кабельная линия (подземная или воздушная).

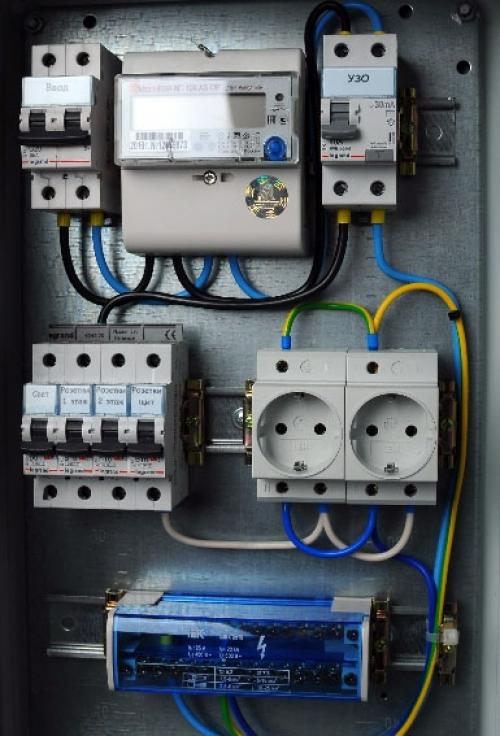

В щите учета (ЩУ), зачастую, находится только вводной автомат и прибор учета электроэнергии. В распределительный щиток (РЩ), который устанавливается непосредственно в доме, монтируются автоматы защиты, устройства защитного отключения и другие элементы, о которых речь пойдет ниже.

В отдельных случаях оборудование для ЩУ и РЩ может быть установлено в одном корпусе.

Рабочие параметры оборудования, устанавливаемого в щиток учета, его перечень и количество – все это должно быть прописано в проекте электроснабжения (или, по крайней мере, должно быть рассчитано профильными специалистами). Но есть требования, которые предъявляются непосредственно к конструкции электрического щита.

Сергей Савельев Руководитель технического отдела Группы Legrand в России

Конструкция электрического щитка должна обеспечивать удобство подвода питающего кабеля, в нем должны присутствовать нулевые шины и шины заземления. При этом электрический щит должен обладать внутренним пространством, достаточным для размещения многочисленных отходящих кабелей, и его запасом, необходимым для возможного расширения и модернизации электроустановки.

Добавим, что корпус щитка должен быть устойчив к воздействию огня или быть изготовлен из самозатухающего материала. При этом он обязан надежно защищать встроенное оборудование от возможных повреждений. Против предумышленных повреждений поможет встроенный в дверь или ручку щитка замок, а защиту от воздействия пыли и влаги гарантирует указанная в спецификации степень защиты IP. Если щиток предполагается установить на улице или в помещении, где необходима повышенная защита от влаги, пыли и механических повреждений, то лучше отдать предпочтение щиткам класса IP65 –IK09.

Для того чтобы в процессе подключения избежать разногласий со специалистами энергоснабжающих компаний (требования которых зачастую противоречат друг другу), одновременно с архитектурным проектом следует разработать и согласовать проект электроснабжения.

Если точка подключения организована в соответствии с требованиями согласованного электропроекта, проблем в процессе подключения и дальнейших проверок со стороны контролирующих организаций у владельца участка, как правило, не возникает. Следовательно, труд, связанный с установкой и комплектацией электрического щитка, не окажется напрасным.

Поговорим о том, какова должна быть комплектация домашнего распределительного щита .

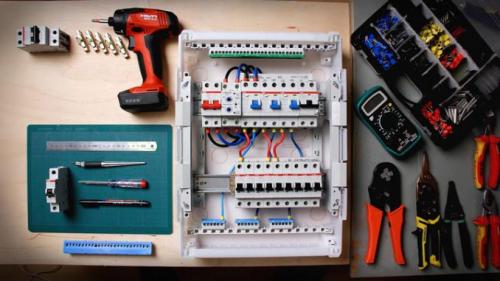

Монтаж распределительного щита. Как правильно собрать электрический щиток своими руками

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

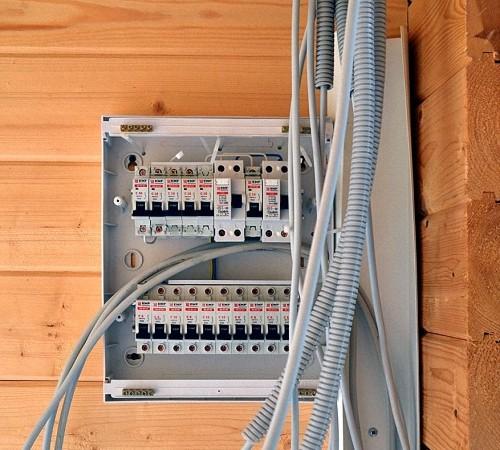

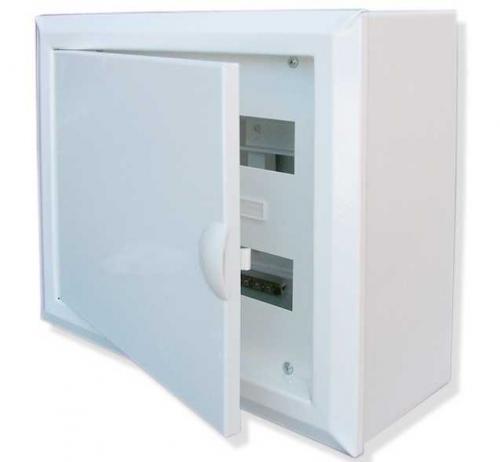

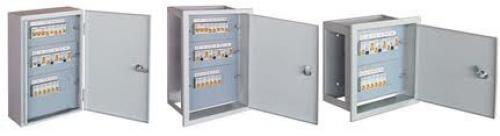

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

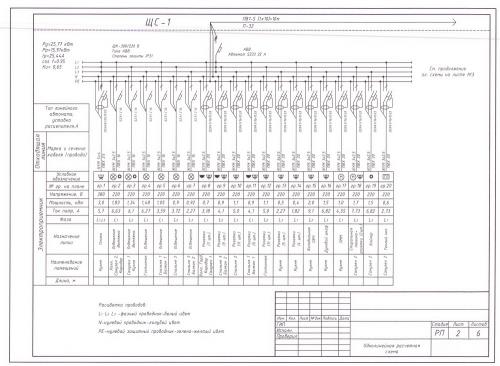

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

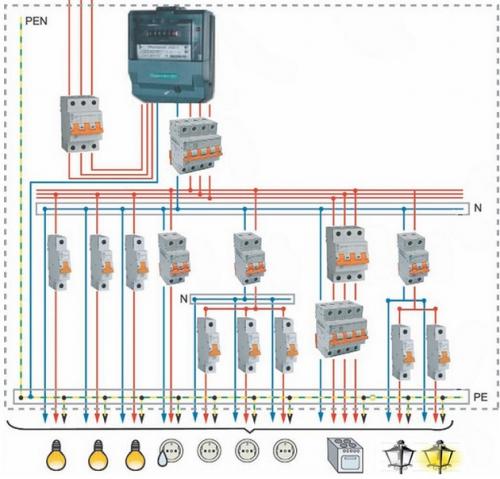

Для большей наглядности схему электрощита можно изобразить так:

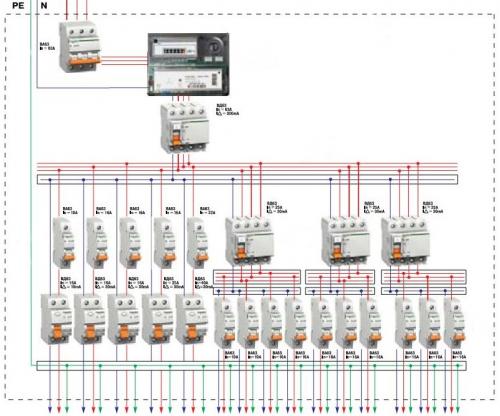

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;

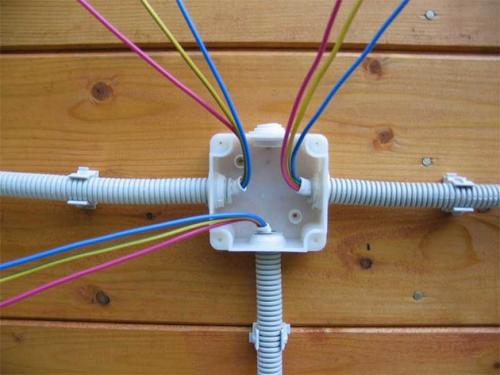

• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Как собрать щиток с дифавтоматом. Принципы распределения электричества по группам

Естественно, что электричество , приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

• Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
• Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм²: ВВГнг или NYM 3*2.5 мм². В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

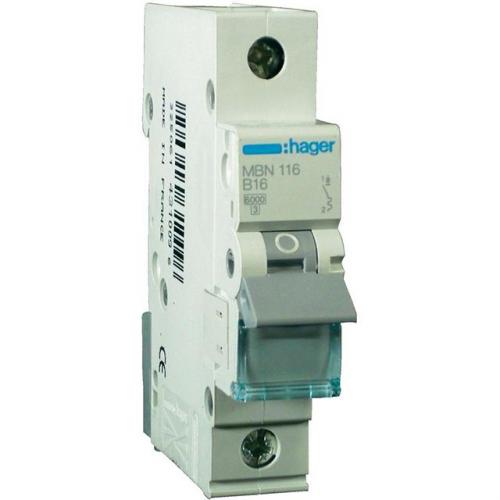

Автоматическими выключателями на 16 А защищаются все розеточные линии

• Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм², соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм²и автоматического выключателя с номиналом 32 Ампера.

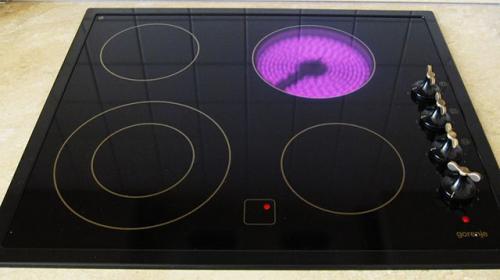

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

• Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм²(ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
• Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм². Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм², находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм². По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм²уже критично, а для сечения в 1,5 мм²является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Установка щитка в стену. Монтаж распределительного щита своими руками

Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.

Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи.

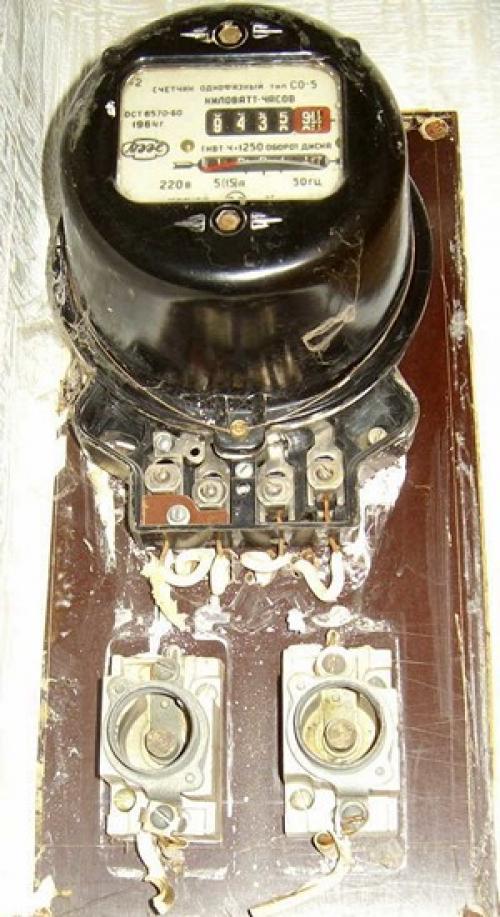

Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.

Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?

Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.

Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов : «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов : определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки : подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте : многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.
