Отливы для цоколя фундамента: необходимость или излишество

Отливы для цоколя фундамента: необходимость или излишество

Цокольные отливы нельзя назвать ключевым элементом здания. Многие дома обходятся без них и стоят десятилетиями. Более того, в некоторых случаях они и не нужны вовсе. Например, если ширина стены дома и цоколя одинаковые. Или если стена дома сложена заподлицо с внешней стороной фундамента или цокольного этажа.

Но если в месте перехода стены здания в цоколь есть характерная ступенька, лучше, если на ней будет установлен отлив. Почему? Вот четыре основных причины:

1. Защита фундамента или цоколя от влаги.
2. Защита места перехода стены от намокания и промерзания.
3. Эстетика.
4. Увеличение срока службы отделочных материалов.

Теперь — подробности. Начнем по порядку, с первого пункта.

Итак, как небольшая планка помогает защитить фундамент? Все просто: на выступе-ступеньке во время дождливой погоды могут образовываться небольшие лужи. Или мини-сугробы, если идет снег. В результате верхняя часть фундамента или цоколя будет намокать. Летом это не страшно — максимум, на торце поселится лишайник. Но зимой, при переходе через ноль, влага внутри выступа будет замерзать, увеличиваясь в объемах и разрушая материал.

Конечно, масштаб этих разрушений изначально будет небольшой — микротрещины, которые невозможно различить невооруженным взглядом. Но через несколько лет чередования циклов намокания-заморозки-оттаивания выступ начнет крошиться, а трещины будут проникать на все большую глубину. Через несколько десятков лет это может даже привести к критичному ослаблению фундамента.

Планка отлива для цоколя/фундамента отсекает воду и снег от торца фундамента и обеспечивает ее отвод от стены на отмостку. Простой и надежный способ избежать больших проблем в будущем.

Что касается защиты стены, то там работает такой же принцип. Только, в отличие от цоколя или фундамента, которые обычно сделаны из монолитного железобетона или железобетонных фундаментных блоков, стены часто намного уязвимее к промерзанию. То есть чтобы их разрушение стало заметным, нужно намного меньше времени. Особенно если речь идет о газоблоке, пеноблоке, силикатном или дешевом керамическом кирпиче.

Помимо разрушения материала стены, ее намокание и промерзание грозит появлением сырости в доме. А это далеко не только эстетическая проблема: там, где сырость, почти всегда есть и плесень.

С эстетикой тоже все просто: выступ из необработанного бетона выглядит грубо, неряшливо, некрасиво. Установка на него отлива для фундамента, подобранного в цвет цокольной облицовки или стены, визуально уменьшает размеры ступеньки и делает ее единым целым с остальной конструкцией.

В отличие от фундамента или стены, отделочные материалы в ходе циклов замерзания-оттаивания, как правило, не сильно страдают сами. Обычно быстрее разрушается монтажный слой: герметик, раствор, крепления. В результате через несколько лет эксплуатации без фасадного отлива отделка потихоньку начинает отпадать кусками.

Но это не самое страшное — куда хуже, когда влага затекает в зазор между стеной и отделкой. В этом случае в нем образуются идеальные условия для развития грибка, плесени и других малоприятных форм жизни. На качестве жизни в доме это обычно не сказывается (если он не деревянный), потому что процессы идут снаружи, а не внутри. Но эстетика, как правило, сильно страдает.

В общем, хороший список преимуществ для такой небольшой детали, как отлив для цоколя и фундамента. Поэтому очень рекомендуем его установку, если у вашего дома есть такой выступ.

Связанные вопросы и ответы:

Что такое цоколь фундамента

Фундамент и стены постройки имеют разное предназначение, условия их эксплуатации сильно отличаются, и потому их свойства бывают совершенно непохожими. Требования к нагрузкам, влаго-, воздухо- и паропроницаемости, морозостойкости, теплоизоляционным и другим качествам для подземной и надземной частей здания часто противоречат друг другу. Критическая зона при этом – место перехода подземной части в надземную. Здесь и устраивают один из наиболее ответственных элементов строения, соединяющий фундамент и стены – цоколь.

Цоколь – это часть здания, которая находится выше нулевой отметки, воспринимает массу конструкций и защищает их от климатических и механических воздействий. Основные задачи, возложенные на цокольную часть:

Подъем строения над поверхностью грунта;

Защита фундамента и стен от перепадов влажности и температуры;

Равномерное распределение нагрузки на фундамент;

Формирование четкой горизонтальной поверхности для правильного возведения стен, особенно важной на участках с уклоном;

Задание уровня и высоты подсобного этажа;

Улучшение декоративных и эстетических качеств постройки.

По действующим СНиП, в климатических условиях России высота цоколя не может быть менее 50 см. Если ее уменьшить или вообще обойтись без цоколя, постоянное переувлажнение стен дождевыми, талыми, грунтовыми водами и температурные перепады резко снизят прочность материалов и сократят срок службы дома. Пострадает и внутреннее устройство: холодные полы и стены, повышенная влажность, плесень и затхлый воздух в домах с неправильно устроенным цоколем – обычное дело. Кроме того, по действующему законодательству цокольные помещения не считаются полноценным этажом и не учитываются при определении этажности дома. Это открывает широкие возможности для индивидуального жилого строительства: в цоколе дома охотно размещают котельные, мастерские, места для хранения и другие технические помещения.

Какие функции выполняет цоколь в строительстве

Простыми словами цоколь – это бетонная или кирпичная конструкция, расположенная между фундаментом и стеной дома (высотой 40 см и более).

Какие функции выполняет цоколь:

- выравнивает поверхность фундамента . Как правило, поверхность бетонного фундамента требует дополнительного выравнивания перед укладкой стеновых материалов и плит 1-го этажа.

- защищает основание стен дома от влаги . Брызги от падающих капель дождя, сугробы могут пагубно воздействовать на стены.

- выполняет несущую функцию . Цокольная часть строения несет высокие нагрузки веса стен, крыши и перекрытий. Поэтому разберем, из каких стройматериалов строится цоколь.

Бетон или кирпич для строительства цоколя?

При строительстве цоколя могут применяться 2 вида материалов: бетон и .

Коротко разберем их плюсы и минусы при использовании цокольной части.

БЕТОН

+ прочность . В цокольной части используется бетон В 15 – 25 или М 200 – 300.

- высокая теплопроводность . Бетон более холодный (1,2 Вт/М с), чем полнотелый строительный кирпич 0,8 (Вт/М с).

- скорость строительства . Установка опалубки и заливка бетона происходит быстро. Но бетону нужно 30 дней, чтобы набрать прочность. Это тормозит стройку.

КИРПИЧ

+ теплопроводность . Кирпич более теплый в сравнении с бетоном.

+ водопоглощение. Данный показатель у кирпича 6 %. У бетона 9%.

+ долговечность . Кирпич является более долговечным материалом. Срок его эксплуатации 100 лет и более.

- трудозатраты . Процесс возведения кирпичного цоколя более трудоемкий.

Отталкиваясь от опыта, для цоколя чаще всего используют кирпич.

Какие типы цоколей используются в строительстве

Кирпичный цоколь можно обустраивать тремя различными способами:

1. западающий;
2. выпирающий;
3. одного уровня со стенами.

При обустройстве западающего цоколя, его стены имеют несколько меньшую толщину, чем основные стены строения. Выполняется цоколь такого типа в случае потребности защищать строение от осадочных вод, поступающих сверху. Чаще всего применяется в регионах с высоким уровнем осадков.

Так выглядит западающий цоколь – стекающая по стенам дождевая вода попадает сразу на отмостку Источник plita.guru

Выпирающий цоколь строится с большей по сравнению со стенами строения толщиной стен. В большинстве случаев такой цоколь обустраивается дополнительной защитой от осадков, к примеру, металлические козырьки, прикрывающие выступ.

Выступающий цоколь дополнительно защищается отливом, который одновременно может выполнять декоративные функции Источник www.pinterest.ru

Какой кирпич подходит для цоколя

Если следовать нормам, прописанным в п.6.65 СНиП, то универсальным для многих регионов является обычный полнотелый красный кирпич, его еще называют хорошо обожженным керамическим кирпичом пластического прессования. Он изготавливается ГОСТу 7484-78 и ТУ и ГОСТу 530-2007.

Полнотелый кирпич с большой плотностью имеет массу 3-4 кг. Его объемный вес 1500 – 1900 кг/м куб. Используется при необходимости организовать высокие показатели прочности конструкции, звукоизоляции, теплопроводности и теплоемкости.

Стандартный полнотелый красный кирпич Источник terracot.ua

Технологии отделки цоколя в частном домостроении и применяемые для этого материалы

Несмотря на явные положительные характеристики такого кирпича, есть более качественные варианты, правда, и стоят они насколько дороже. Речь идет о клинкерном, шамотном и подвидах глиняного кирпича.

Клинкерный сразу же выделяется очевидными преимуществами:

• водопоглощением (не больше 5%);
• прочностью (от М250);
• морозостойкостью (от F100);
• повышенной износостойкостью.

Разновидности клинкерного кирпича Источник stroyfora.ru

В некоторых случаях практикуют совмещенный вариант, при котором кладка цоколя выполняется из красного кирпича, а его облицовка проводится клинкерным.

Клинкерный кирпич идеален по показателям износостойкости. Его лицевая поверхность долгие годы сохраняет первозданный вид. По характеристикам он намного превосходит красный кирпич, что, соответственно, напрямую сказывается и на стоимости клинкерного кирпича. Высокая цена и является его минусом.

Шамотный кирпич еще принято называть огнеупорным. В соответствии с этим он имеет следующие характеристики:

• водопоглощение не превышает 3%;
• стартовая прочность – М25;
• увеличенная кислотостойкость защищает от агрессивного воздействия окружающей среды.

Ну и огнеупорность, позволяющая изделию выдерживать перепады высоких температур. Подводя итоги, можно смело утверждать, что красный полнотелый кирпич марки М150-200 с морозостойкостью F35-50– оптимальный вариант для цоколя, способного надежно прослужить сотни лет.

Шамотный кирпич Источник www.tproekt.com

Клинкерный и шамотный кирпич также хорошо отвечают всем требованиям кирпича для цоколя, однако значительно дороже по стоимости.

Рядовой глиняный кирпич марки 150-250 отличается прочностью, морозостойкостью и низкой ценой. Его существенным недостатком является совершенно непрезентабельный внешний вид. Выложенный из него цоколь однозначно нуждается в отделке.

Как влияет выбор материала на качество цоколя

По многолетней практике наших мастеров хочется отметить, что экономить на строительных материалах при организации цоколя так же не желательно, как и при постройке фундамента. По сути, это будет одна из основ коттеджа, которая обеспечит долгосрочную эксплуатацию в любых погодных или климатических условиях. Во-первых, стоит запомнить, что цоколь нельзя делать из материалов, которые обладают высокой пористостью и способны поглощать влагу. Во-вторых, используемые технологии обязательно должны включать в себя армирование, так как они создают нижний пояс прочности и основание для пола вашего коттеджа.

Выбор материалов для цоколя дома из газобетона , описанный в данной статье, основан на многолетней практике возведения загородных домов и коттеджей компанией ИнноваСтрой. Описанные материалы прекрасно подходят для всех климатических зон страны и обеспечивают нужный уровень надежности строения.

Полнотелый кирпич

Самый классический из всех вариантов, предложенных на рынке стройматериалов. Применение плотного кирпича обеспечивает здание нужными характеристиками и позволяет создавать практически любые конструкции. Материал обладает, как положительными, так и отрицательными характеристиками, но остается одним из самых востребованных среди застройщиков и исполнителей:

1. Экологическая чистота материла;
2. Кирпич является теплым стройматериалом, который имеет низкие характеристики теплообмена и высокую морозостойкость. Его применение обеспечивает дополнительное утепление пространства под полом и предотвращает промерзание. Главное при выборе – остановится на очень качественно материале, который имеет высокий класс прочности и большой параметр по функции «замерзание/отмерзание»;
3. Кирпич выпускается большим количеством разных компаний, потому его покупка не станет проблемой. В любом регионе очень просто найти компанию-изготовителя и обеспечить быстрое строительство цоколя;
4. Длительность сооружения обоснована тем, что на указанную высоту, до 1,5 метра, цоколь придется выкладывать достаточно долго. Это зависит от небольшого размера кирпича и необходимости использования большого количества цементной смеси;
5. Укладка цоколя – важное и ответственное дело, которое можно доверять только профессиональным мастерам. От качества монтажа зависит вся остальная работа на объекте;
6. Высокие характеристики прочности и способность выдерживать нагрузки обеспечивает кирпичу такую популярность. При усадке фундамента, он динамически распределяет возникающие силы и эффективно им противостоит. Этот параметр также сказывается на скорости последующего возведения несущих стен;
7. Полнотелый кирпич нужно обязательно облицовывать снаружи, чтобы предотвратить проникновение влаги в массу материала. Хоть он и может долго противостоять внешним факторам, но дополнительная защита никогда не бывает лишней.

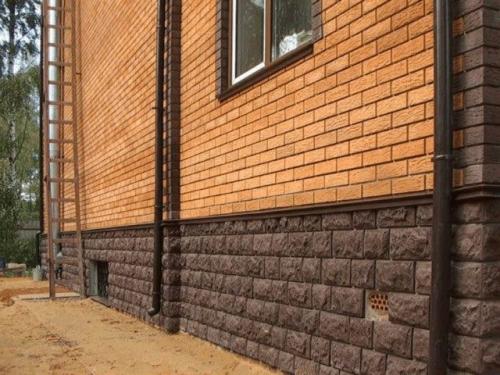

Какие факторы могут повлиять на необходимость использования отливок для цоколя

Цоколь представляет собой опорную часть строения, расположенную между фундаментной основой и стенами.

Ответственный элемент — цокольная часть фундамента

Он возвышается над нулевой отметкой на 0,2-0,5 м и выполняет следующие задачи:

• воспринимает нагрузку от массы строения;
• обеспечивает устойчивость стен;
• предотвращает усадку здания;
• компенсирует различные деформации;
• защищает стены от капиллярного проникновения влаги;
• теплоизолирует подвальное помещение;
• связывает фундаментную основу со стенами;
• улучшает эстетическое восприятие фасадной части дома;
• формирует уровень расположения пола нижнего этажа;
• равномерно передает нагрузки от стен на фундаментную основу;
• обеспечивает увеличенную высоту цокольного этажа.

Цокольная основа сооружается в соответствии с требованиями строительных норм, которыми предусмотрены различные варианты конструкции цоколя:

• выступающая по периметру стен здания. Представляет собой наиболее дорогую разновидность цоколя. Для сооружения выступающего варианта цокольной конструкции требуется увеличенный объем строительных материалов. Данный вариант превосходит по эстетическому восприятию остальные разновидности и придает строению респектабельный вид. Вместе с тем выступающая конструкция подвержена влиянию факторов природного характера. Монтаж цокольных отливов по контуру дома позволит защитить конструкцию от отрицательного влияния осадков;

В соответствии с требованиями строительных норм сооружается цокольная основа

• выполненная на одном уровне с фасадной плоскостью стен и поверхностью фундамента. Такой конструкции нужна отделка уменьшенной толщины для обеспечения гидроизоляционной защиты, теплоизоляции и улучшения внешнего вида. Облицовка выполняется плиткой, декоративными камнем и панелями, сайдингом и другими материалами. Также используются специальные составы, наносимые на цокольную поверхность путем пульверизаторного распыления или ручной обмазки;
• заглубленная внутрь относительно фасадной плоскости здания. Величина смещения поверхности цоколя относительно плоскости внешних стен составляет 50-80 мм. Западающий вариант позволяет использовать различные типы наружных теплоизоляторов и сохранять визуальное равновесие при декорировании основы строения. В западающем варианте снижается вероятность увлажнения цокольной части осадками, а также обрастания цоколя снежными глыбами.

Выбор варианта цокольной конструкции осуществляется на основании проектной документации. Определяясь с облицовочным материалом для защитной или декоративной отделки, учитывайте конструктивные особенности цокольной части здания.

Как выполняется процесс отливки для цоколя фундамента

Данная продукция, вне зависимости от размера и типа сырья, из которого она изготовлена, имеет вид планочки, напоминающей полочку. Как правило, отливы могут быть с шириной от 50 до 400 мм.

Крепить цокольный отлив необходимо по периметру фундамента на выступающую часть поверхности, учитывая, что его расположение должно быть выполнено с небольшим уклоном, около 5-10 градусов, направленным в противоположную от здания сторону.

Такая технология расположения обеспечит беспрепятственное стекание воды, но только не по основанию строения, а в некотором удалении от него. В отдельных случаях домовладельцы самостоятельно изготавливают такие изделия из водоотталкивающего сырья. На прилавках строительных супермаркетов отливы представлены из следующих материалов:

• продукция из пластмассы;
• отливы из оцинкованной стали и подвиды таких изделий, поверхность которых обрабатывается полимерным покрытием либо окрашивается;
• планки из меди;
• алюминиевые отливы;
• клинкерная продукция.

Исходя из типа сырья, используемого для изготовления отливов, производится их классификация. Чтобы не ошибиться с выбором продукции, следует тщательно изучить характеристики каждого вида цокольных отливов.

Изделия из поливинилхлорида рекомендуется монтировать на фасады строений, облицованных при помощи винилового сайдинга. Такая продукция по своей фактуре близка к базовому отделочному материалу, поэтому более гармонично впишется в общий экстерьер.

Благодаря большому выбору цветовых решений можно подобрать изделие, максимально близкое по цвету сайдинга. Отливы из поливинилхлорида выпускаются по индивидуальному заказу, поэтому приобрести элемент, подходящий по размеру и форме не составит труда.

Изделия из ПВХ отличаются большим сроком службы, а также стойкостью к факторам внешней среды, включая не только погодные явления, но и механические нагрузки. Подобные характеристики обеспечивают продукции большую популярность. Помимо этого, отливы из поливинилхлорида примечательны невысокой стоимостью.

К минусам описываемых товаров необходимо отнести хрупкость материала и неремонтопригодность изделий.

Отливы из металла имеют различный ценовой диапазон – бывают планки из стали, которые можно отнести к товарам средней ценовой категории, а также изделия с полимерным покрытием, отличающиеся дороговизной.

По желанию потребителя выпускаются цокольные отливы, имеющие эксклюзивный внешний вид.

Изделия из металла напоминают полку с отгибом на кромке. Он предназначен для того, чтобы закрепить продукцию к стене дома. Второй отгиб загнут вниз. Длина планок обычно составляет около 2 метров при ширине 5-30 см. Толщина стального листа обычно составляет около 1 мм. Отливы могут быть окрашены в любой цвет либо сохранять свой стандартный внешний вид.

Главным преимуществом металлической продукции является простота монтажа, а также устойчивость к механическим воздействиям. Самыми востребованными считаются алюминиевые отливы, изделия из меди менее популярны за счет высокой цены и ряда специфических черт, связанных с уходом.

Крепление таких отливов к основанию происходит при помощи саморезов либо дюбелей. Главное – учитывать, что планки необходимо накладывать одну поверх другой внахлест.

Бетонные изделия стоит приобретать для строений, облицовка которых выполнена из натурального либо искусственного камня или же кирпича. Для производства подобных цокольных отливов используется цемент М450, который имеет высокие показатели устойчивости к отрицательным температурам. Для придания изделию формы, применяют силиконовые емкости, которые могут иметь самую различную конфигурацию.

Отливы стандартных размеров представлены изделиями с длиной от 3,9 м до 6 м, ширина подбирается с учетом габаритов цоколя. Цветовая гамма продукции из бетона довольно многообразна, установленные планки можно окрасить в любой необходимый цвет. Однако монтаж изделий должен быть заранее предусмотрен в ходе постройки здания, поскольку отливы имеют большой вес. Фиксация цокольных отливов из бетона осуществляется на раствор.

Строения, отделка которых выполняется клинкерной плиткой, требуют наличия отливов, выполненных из того же сырья. Подобная продукция доступна, и реализуется в тех же строительных отделах супермаркетов, что и облицовочный материал.

Изделия требуют особого профессионализма при монтаже, кроме того, их наличие заранее предусматривается в ходе работ над проектом будущей постройки.

Какие проблемы могут возникнуть при использовании отливок для цоколя

Монтаж отлива на его место проводится перед выполнением облицовки фасада. Материал отлива выбирается таким образом, чтобы он сочетался с отделочным материалом фасада здания. Для сайдинга делают пластиковый отлив, укладывают бетонный или клинкерный отлив под кирпич и камень. Металлические навесы универсальны и подходят для любого вида отделочного материала. Поскольку металлические отливы чаще всего используются в массовом индивидуальном строительстве для защиты фундамента дома, рассмотрим подробнее особенности их монтажа.

Монтаж отлива подвала своими руками

На горизонтальной поверхности основания, называемой сеткой, по всей стене размещается несколько осей. После совмещения они скрепляются между собой меньшими саморезами. Если стены дома облицованы кирпичом или сделаны из легких бетонных блоков, то для крепления отливов делают отверстия деревянными или пластиковыми дюбелями. Отлив к ним крепится саморезами. Если стены деревянные или необходимо закрепить отлив к каркасу фасада, его нужно сразу прикрутить на саморезы. Стыки между рейками можно обработать герметиком, чтобы через них не попадала жидкость.

Схема устройства дренажа на бетонное основание

Применение отливов для цоколя фундамента позволяет значительно увеличить срок его службы. К тому же правильный выбор типа отливов и их качественная установка значительно улучшают внешний вид постройки, придавая ей целостность и завершенность.

Как оценить качество выполненной отливки для цоколя

В том числе:

Анализ прочности бетона. Выбирается несколько образцов бетона из разных участков фундамента и проводится испытание на прочность. Это может быть сжатие, растяжение или изгиб. Результаты сравниваются с требованиями строительных норм и стандартов.

Анализ влажности и содержания воды. Измеряется влажность и содержание воды в бетонном фундаменте, чтобы определить, были ли соблюдены требования по допустимой влажности для конкретного типа фундамента. Высокая влажность и содержание воды могут указывать на дефекты в гидроизоляции или повреждение фундамента.

Анализ содержания воздуха. Определяется содержание воздуха в бетоне, которое должно находиться в пределах нормативных значений. Высокая концентрация воздуха в бетоне может указывать на недостаточную плотность и проницаемость бетона, что может привести к повышенному риску проникновения воды и химических веществ.

Анализ трещин. Проводится визуальный осмотр трещин в фундаменте и их анализ. Оценивается размер, ширина, глубина и направление трещин. Это может помочь определить наличие проблем с фундаментом, таких как несоответствие проекту, деформации или нарушения прочности.

Анализ содержания веществ. Изучается содержание различных химических веществ в бетоне фундамента, таких как хлориды, сульфаты, карбонаты и другие. Высокое содержание этих веществ может вызвать коррозию арматуры и деградацию фундамента.

Анализы помогают оценить качество выполненного фундамента и выявить потенциальные проблемы. Результаты анализов сравниваются с требованиями строительных норм и стандартов для оценки соответствия фундамента установленным стандартам качества.
