Фундамент столбчатый. Виды столбчатого фундамента

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления, применением разного диаметра для столбов и пр. Поэтому стоит рассмотреть подробнее все виды основания под каркасный дом с тем, чтобы понимать, как устраивать такое основание своими руками под выбранный тип здания.

Так, в соответствии с сечением опор, столбы фундамента могут быть круглыми, квадратными или прямоугольными.

По типу используемых материалов для возведения опор столбчатый фундамент может быть:

Бутобетонным;
Железобетонным;
Кирпичным;
Блочным;
Комбинированный;
Деревянный.

Столбчатый фундамент из блоков. Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.

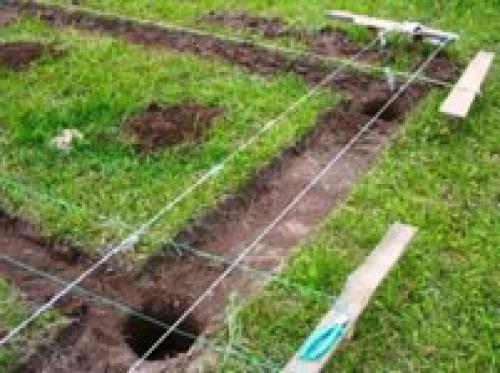

План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ.
Устройство столбчатого основания
Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см.
Подготовка к заливке столбов
Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия .

Мелкозаглубленный столбчатый фундамент из кирпича. Плюсы и минусы

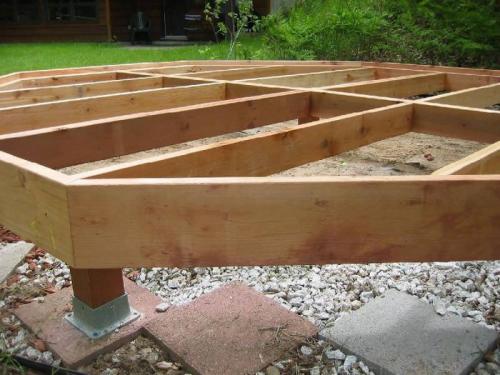

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве

По сути, столбчатое основание – это сетка из вертикальных опор с минимально возможным поперечным сечением. Опоры устанавливаются во всех точках здания, где сосредотачиваются максимальные нагрузки (по углам, на пересечении стен, под колоннами, простенками, несущими балками, в месте обустройства печи или камина).

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве. Они подходят для лёгких каркасных строений, деревянных построек без подвалов, которые несильно нагружают грунт. Такие конструкции простые в исполнении и относительно недорогие.

Важно: столбчатое основание идеально подходит для лёгких построек весом не больше 1 т/м³. К ним относятся каркасные дома, деревянные бани, садовые и гостевые домики, хозяйственные постройки, навесы, террасы, беседки, летние кухни и т.п.

К преимуществам таких конструкций можно отнести следующее:

Монтаж, проектировка и расчёт могут выполняться собственноручно без привлечения специалистов и строительной техники.
Такие конструкции можно использовать на любых почвах, за исключением пучинистых грунтов и территорий с высоким УГВ.
Столбчатые фундаменты можно применять на склонах и на участках с большим перепадом высот.
Для выполнения такого основания не нужно проводить выравнивание территории.
Скорость монтажа значительно превосходит сроки создания других оснований.
Не нужно обустраивать сложную и дорогую гидроизоляцию.
Срок службы столбчатого фундамента значительный (до 50-70 лет).
Расходы на обустройство всей конструкции небольшие.

Недостатков у таких конструкций хоть и немного, но они есть:

Мелкозаглублённый столбчатый фундамент нельзя обустраивать при возведении стен из кирпича, железобетона, природного камня. Они также не подходят для многоэтажных строений.
При выполнении такого фундамента не получится организовать подвальные помещения.

Столбчатый фундамент с ростверком. Особенности сооружения столбчатого фундамента с железобетонным ростверком

С чего начать строительство дома? Как сделать его лучше, дешевле, надежнее? У нас уже выбран земельный участок, но вот беда – подземные воды подобрались очень близко к поверхности земли. Какое решение принять?

Любое строительство начинается с устройства фундамента, то есть с несущей конструкции нашего будущего дома. От правильности выбора конструкции фундамента будет зависеть вся дальнейшая судьба нашего строения.

Фундаменты по своему типу бывают ленточные, столбчатые, плитные. В нашем случае (при наличии грунтовых вод) принимаем решение монтировать столбчатый тип фундамента с железобетонным ростверком.

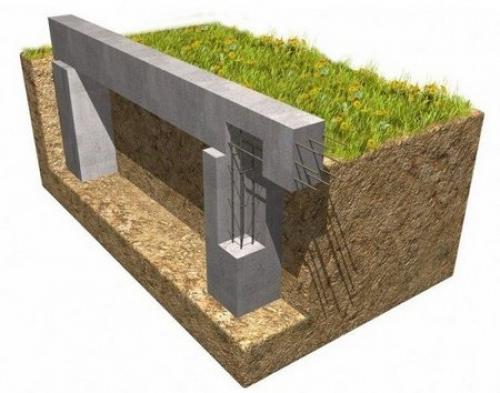

Этот фундамент состоит из двух частей – опорной и несущей. Несущей частью будут колонны, а опорной – ростверки.

Теперь разберемся, как устроен ростверк. Эта конструкция представляет собой горизонтальную часть столбчатого фундамента, соединяющую отдельно стоящие столбы в цельную конструкцию. Задача ростверка – равномерно собрать и перераспределить нагрузку от веса стен здания на столбы, зафиксировать сваи в вертикальном положении и не дать им в процессе эксплуатации отклоняться в сторону.

Ростверк бывает:

- высоким – низ расположен выше уровня поверхности грунта;

- повышенным – в этом случае его подошва располагается на одном уровне с поверхностью грунта;

- низким – при этом конструкция ростверка заглублена в грунт.

Ростверк, в отличие от ленточного фундамента, на грунт не опирается. Между его конструкцией и поверхностью грунта остается зазор.

Высокий ростверк располагается на уровне до 15 см от нижней части до уровня грунта. Зимой почва промерзает и поднимается вдоль свай. Если не сделать зазор, то грунт может вырвать сваи вместе с ростверком или оторвёт их друг от друга.

Для холодного климата такой ростверк является недостатком, так как под полом дома отсутствует утепляющая воздушная подушка. В связи с этим строение нужно дополнительно утеплять со стороны пола.

Повышенный ростверк: его подошва находится вровень с поверхностью грунта. Из-под установленной опалубки убирают до 15 см грунта. Для того чтобы он не осыпался, на дно траншеи нужно установить листы шифера снаружи ростверка, и они должны свободно опираться на дно. Если этого не сделать, то ростверк вскоре будет лежать на грунте, и на него будет воздействовать зимнее пучение грунта.

Заглубленный ростверк: по линии расположения будущих стен вырывается траншея. Делается опалубка, у которой днище расположено ниже поверхности земли. Для этого ростверка тоже нужно делать защитные щитки, но в этом случае у дома образуется практически неподвижная воздушная подушка под домом, и это утепляет постройку.

Теперь познакомимся с несущей частью нашего столбчатого фундамента. Несущие конструкции представляют собой стойки, которые изготавливаются из разных материалов – кирпича, бетона, железобетона, металлических труб, дерева. Опоры располагаются с шагом 1500–2500 мм.

Столбчатый фундамент может быть следующих видов:

1. В зависимости от материала, применённого при изготовлении:

- сборный, этот вид изготавливается из натурального камня, бетонных блоков, кирпича;

- монолитный.

2. В зависимости от способа устройства фундаментов:

- мелко заглубленный – опора заглублена в грунт до 70 см и монтируется на прочных основаниях, например, на скальных или песчаных грунтах;

- сильно заглубленный – опора располагается на глубине до 2 м. Применение такой глубины обосновано наличием пучинистых грунтов.

Последовательность строительства столбчатого фундамента

Строительство фундамента начинается с того, что его оси размечаются на земле. Это называется выноской осей фундамента в натуру. Чтобы дом получился без смещений и имел форму квадрата или прямоугольника, обязательно проверяются углы, которые должны быть строго 90 градусов.

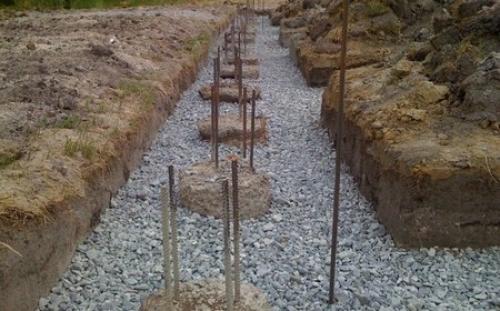

После того, как разметка осей закончена, начинаем рыть траншеи. Если фундамент сильно заглубленный, то роется яма для установки колонны. Глубина ее делается на 30 см больше запроектированной, это нужно для того, что подсыпать гравийную подушку перед началом бетонирования колонны.

Ширина траншеи делается на 20 см больше проектной, так как при установке опалубки необходимо учесть её толщину.

После выполнения земляных работ приступаем к устройству непосредственно колонны. Под каждую делаем бетонную подушку, которая шире на 10–20 см размера колонны. Конструкция колонны и подушки выполняется из монолитного железобетона, то есть устанавливаются арматурные каркасы и заливаются бетоном.

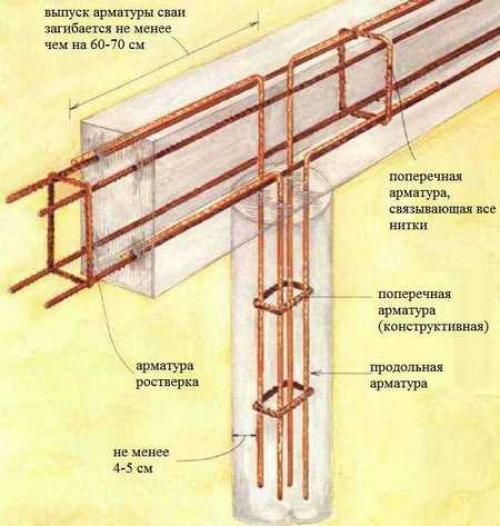

Арматурные каркасы изготавливаются из продольной рифленой арматуры диаметром 10–16 мм и поперечной арматуры диаметром 6–8 мм, которая удерживает вертикальные стержни.

Итак, в этой статье мы рассмотрели, какие бывают фундаменты, и как проводится подготовка к их монтажу.

Столбчатый фундамент расчет. Онлайн калькулятор расчета столбчатого фундамента

*Как выбрать тип столба.

Столбы могут быть как с круглым так и с прямоугольным основанием, а также с круглой или прямоугольной основной частью. Если вы затрудняетесь с выбором, оставьте тип 1 по умолчанию

*Размеры столбов

**Что такое ростверк

Верхняя часть столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Ростверк выполняется в виде балок, плит или бетонной ленты, объединяющих столбы и служащих опорной конструкцией для возводимых элементов здания (сооружения).

Мелкозаглубленный столбчатый фундамент

Это наиболее популярный вид фундамента. При минимальных затратах времени и финансов, такая основа способна выдержать добротную баню или каркасный дом.

Что характерно, для постройки мелкозаглубленного фундамента чаще используются железобетонные столбы с опалубкой из труб. При этом учитывая, что всю нагрузку принимает бетонный столб, материал трубы не столь важен. Это может быть металлическая труба или более экономичный вариант – пластик или асбест.

Важнее обратить внимание на диаметр труб. Если предстоит строить облегченную конструкцию, вроде беседки или сарая, достаточно труб диаметром 100-120 мм. Однако если необходимо возвести бревенчатый дом, диаметр трубы должен варьироваться в пределах 250-300 мм.

Важно! Объем цементной смеси будет зависеть от диаметра труб. К примеру, на 10 м трубы диаметром 100 мм расходуется 0,1 м.куб. бетона. На трубу 200 мм расходуется 0,5 м.куб. бетона, а на трубу диаметром 300 мм – 1 кубический метр.

Этапы установки заглубленного фундамента в данном случае будут выглядеть так:

— Строительную площадку следует очистить от мусора и убрать верхний слой почвы, выровняв площадку. На подготовленный участок нужно нанести разметку и колышками отметить места установки столбов.

— При помощи ручного бура следует сделать отверстия в грунте на расчетную глубину. При этом углубиться нужно на 200 мм глубже, чтобы на дне уложить песчаную подушку. Ее необходимо хорошо утрамбовать и пролить водой. А сверху на подушку уложить рубероид, чтобы влага из бетонной смести и уходила в песок.

— Следом в скважину устанавливается труба. Ее длина должна учитывать высоту до ростверка и запас в 10 см. Он необходим для того, чтобы затем обрезать все трубы в один уровень. Кстати, если близко с поверхностью находятся грунтовые воды, часть трубы, находящуюся в грунте, необходимо промазать битумной мастикой.

— Приготовив густую цементную смесь, следует залить основание установленной трубы приблизительно на 500 мм, а затем приподнять ее на 150-200 мм и оставить в таком состоянии застывать. Необходимо это для того, чтобы у трубы образовалось твердое бетонное основание, благодаря которому конструкцию не будет выталкивать пучение грунта.

— Залив основание трубы, ее наружную поверхность следует укрыть рубероидом в качестве гидроизоляции. Скважину вокруг трубы следует засыпать песком, регулярно проливая и утрамбовывая его.

Важно! Не забудьте проверить перпендикулярность трубы при помощи уровня.

— Внутри трубы необходимо смонтировать арматурный каркас, а затем залить бетонной смесью внутреннюю часть трубы.

— После этого бетонному столбу необходимо дать застыть в течение 15-20 дней. В завершении изготовления фундамента каждый столб необходимо обработать сверху гидроизоляционным раствором.

Незаглубленный столбчатый фундамент | Подземная часть

Незаглубленный столбчатый фундамент допускается делать для легких зданий на сильно вспучиваемых грунтах. Все глинистые грунты, которые способны удерживать влагу и при замерзании увеличиваться, создают дополнительное боковое давление на фундамент. Кроме того, такая подземная деформация может привести к выталкиванию фундамента наружу.

Конечно, надо понимать, что самостоятельно принять решение о строительстве такого фундамента сложно. Нужен анализ хороших специалистов. Ведь успешное строительство всего здания зависит от устойчивости и прочности фундамента.

Для того, чтобы такой фундамент служил надежной опорой для здания необходимо соблюдать ряд условий. Во-первых, незаглубленный столбчатый фундамент закладывают не больше чем на 20-30 см в землю. Во-вторых, необходимо спланировать и установить хорошую систему ливневой канализации и дренажной системы, для отвода лишней воды.

Область применения незаглубленного столбчатого фундамента

Обычно такой фундамент нецелесообразно и даже опасно строить под жилые здания. Хотя, встречаются и такие варианты, правда при этом необходимо отрыть дополнительное количество земли из-под будущего фундамента и заменить его песчаным не вспучиваемым грунтом.

Без дополнительных мер, положение фундамента в зоне сезонного промерзания на глинистых грунтах возможно для очень легких сооружений, таких как баня, деревянный или щитовой дом, летняя закрытая кухня из легких конструкций, сарай или склад.

Для больших жилых домов, незаглубленный столбчатый фундамент используют только под бревенчатые сооружения. Система установки такого фундамента достаточно проста и может значительно снизить бюджет всего строительства. С шагом 1-2,5 метра устанавливают столбы, определенного сечения, которые потом объединяются ростверком в цельную конструкцию.

Виды незаглубленного столбчатого фундамента

Сами столбы необходимо правильно разместить под несущими стенами. Надо обязательно установить их по все углам здания, а также на пересечении стеновых элементов. Особое внимание уделите местам, где действует дополнительная нагрузка.

Материал, который используется для незаглубленного столбчатого фундамента может быть разным. Это монолитный железобетон, бетонные блоки, металлические или асбестоцементные трубы, бутовый камень, даже дерево и кирпич.

Конечно деревянные опоры выполняют очень редко, так как у них пониженный срок службы, примерно 10-15 лет. Чаще всего такой фундамент устанавливают под летние беседки. Деревянные конструкции обязательно надо обработать специальными антисептиками, чтобы предотвратить гниение. Для гидроизоляции лучше всего использовать обмазочные материалы (битумная мастика).

Кирпич-железняк, который обжигается в печи используют для незаглубленного столбчатого фундамента чаще. Ширина одного столба выполняется не менее 0,38 метра. Не допускается использование силикатного или обычного керамического кирпича для создания столбчатого фундамента.

Самые популярные конструкции для незаглубленного столбчатого фундамента, это блоки или монолитный железобетон. Такой вариант будет очень прочным и надежным при ширине столба не менее 0,4 метра.

Металлические и асбестоцементные трубы применяются как несъемная опалубка при строительстве столбчатого фундамента, так как внутрь полости вставляется арматурный каркас и производится заливка бетона.

При земляных работах, отрывая проемы для будущего столбчатого фундамента, необходимо ориентироваться на проектные решения, не допускать технологических отклонений в процессе работы. Верхний уровень незаглубленного столбчатого фундамента должен быть на одной отметке, для удобства выполнения ростверка, который поможет равномерно распределить нагрузку от здания.

И хотя незаглубленный столбчатый фундамент позволяет значительно сэкономить деньги при строительстве здания, его рекомендуется выполнять только на территории, где сезонное промерзание грунтов достигает 2 метров, так как использование обычной ленточной конструкции, при заглублении ниже отметки промерзания, считается нерентабельным.
