Водяной теплый пол-  целая система современного отопления, заменяющего радиаторы.

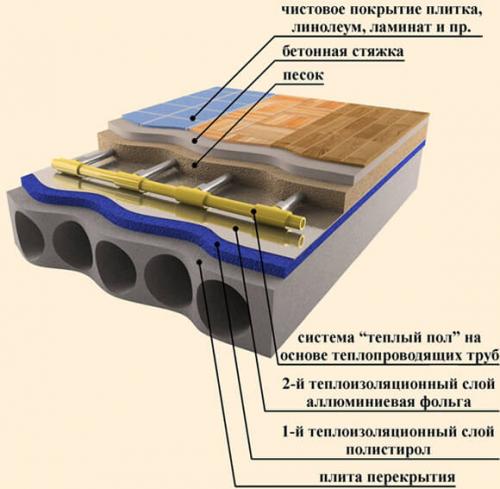

Она представляет собой сеть труб, находящихся между бетонным и деревянным покрытием. Сверху деревянного покрытия укладывают плитку, ламинат или какой-нибудь другой напольный материал по выбору хозяина дома. По трубопроводам циркулирует вода, нагреваемая от газового котла или центрального отопления.

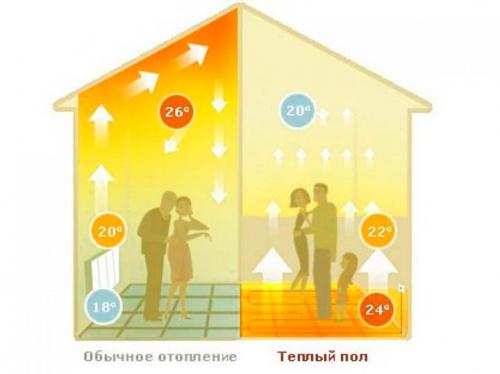

Под воздействием горячей жидкости напольное покрытие прогревается, теплый воздух распространяется по всему помещению, нагревая его. Устремляясь ввысь, воздух понижает свою температуру, остывая. Поэтому у потолка его температура намного ниже, чем на поверхности пола.

Преимущества и недостатки теплого пола

Преимущества такого вида отопления в доме:

Эстетичный вид.

В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.

• Безопасность.

Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.

• Экономичность.

По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.

• Комфортность .

Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз.  Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.

Износоустойчивость.

Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.

• Можно регулировать температуру нагрева.

Главными недостатками такой системы является:

• невозможность установления в многоквартирном доме.
• трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.

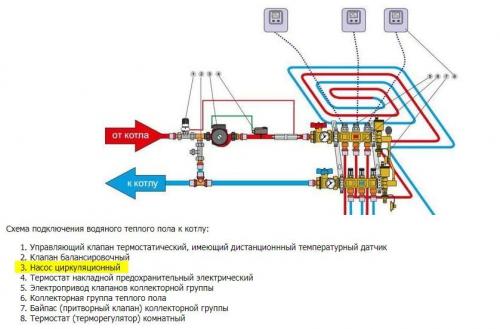

Как подключить теплый пол к отоплению в частном доме. Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

• Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
• Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

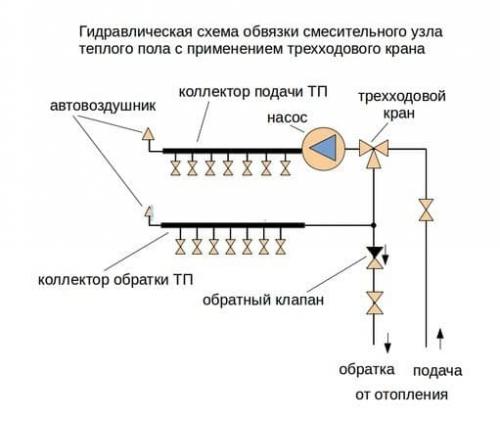

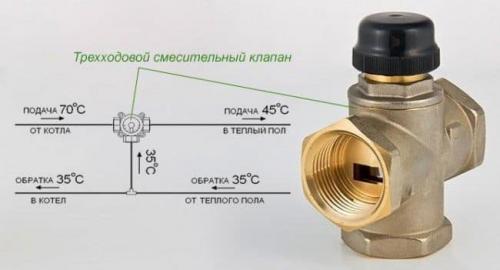

3-х ходовой клапан

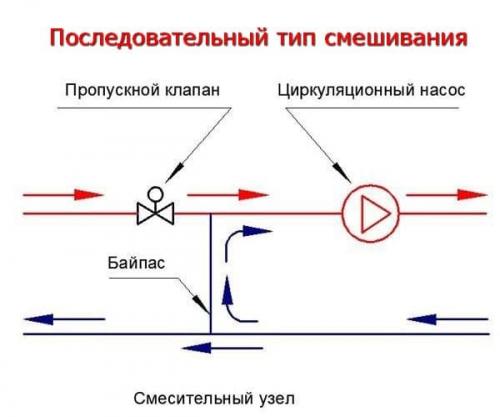

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

• Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
• Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является 2-х ходовой клапан или питающий клапан.

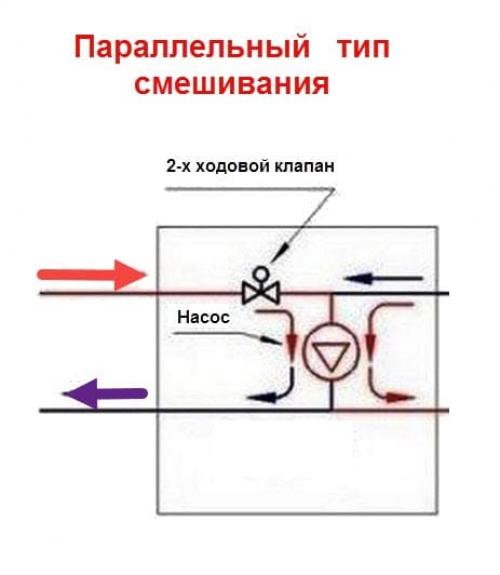

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

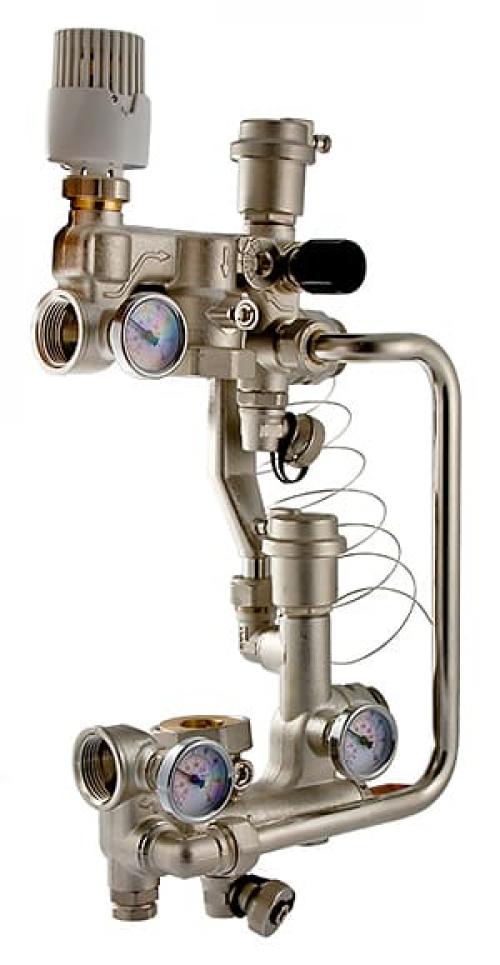

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

class="eliadunit">

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

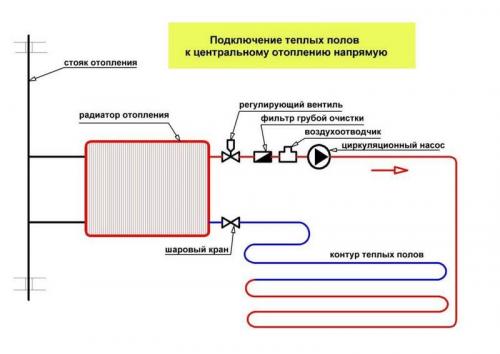

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Как сделать теплый пол в деревянном доме. Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

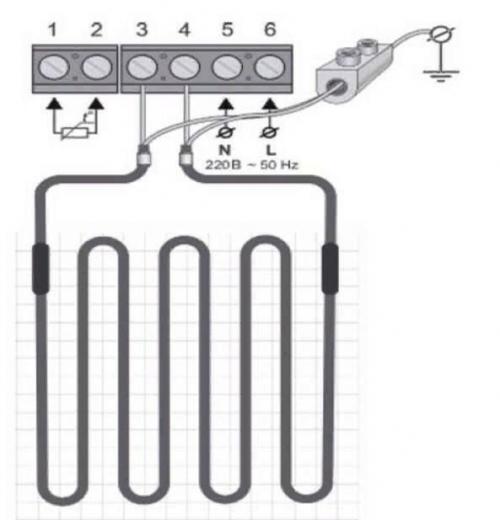

Электрический теплый пол в частном доме. Калькуляция мощности

Нет никакой необходимости закупать материал по принципу «кашу маслом не испортишь».

• Во-первых, каждый лишний метр нагревателя, это дополнительные затраты.
• Во-вторых, даже если вы будете выставлять уровень нагрева на минимум, перерасхода энергии не избежать. А вы и так выбрали самый дорогостоящий способ отопления.
• В-третьих, излишняя плотность укладки негативно влияет на сами элементы (это касается кабельных систем). От взаимного перегрева возможно термическое разрушение изоляции или даже проводника.

При калькуляции обязательно учитываются климатические условия региона. Согласитесь, нет смысла монтировать мощную и энергоемкую систему, если температура в зимнее время редко опускается ниже нуля. И, напротив: в северных условиях, маломощный теплый пол будет бесполезен: 90% энергии уйдет на компенсацию мороза.

Типовой расчет мощности производится для условий эксплуатации теплого пола, когда средняя температура зимой не снижается дальше, чем –10°C.

• Комнаты общего пользования (гостиная, кухня, прихожая с коридорами) — 150 Вт на м²;
• Помещения постоянного пребывания (спальня, детская, кабинет) — 130–150 Вт на м²;
• Закрытый балкон или застекленная лоджия (открытые помещения не обогреваются) — 200 Вт на м²;
• Сантехнические помещения — 180 Вт на м².

Кроме того, расчет мощности на каждое помещение производится не по всей проекции пола, а только для открытых участков. Это особенность системы «теплый пол», она одинакова для всех видов объектов.

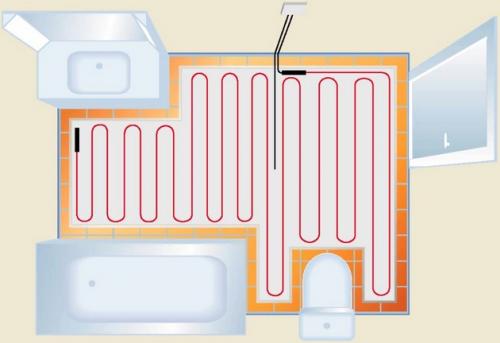

Принцип очень простой: под постоянно установленной мебелью или бытовой техникой, элементы обогрева не устанавливаются.

Такая технология применяется вовсе не по причине рационального использования площади нагрева (хотя и этот фактор надо учитывать). Рабочие элементы нагреваются довольно сильно. Для нормальной работы требуется естественная конвекция: теплый воздух должен подниматься вверх. Если сверху расположен предмет большой площади (шкаф, холодильник, стиральная машина), температура в районе нагревательных элементов будет повышаться, пока они не выйдут из строя. Либо автоматика постоянно будет отключать питание, и не даст возможности прогреть помещение.

То есть, вы должны замерить площадь помещения, затем вычислить среднюю площадь мебели, предполагаемой к установке, и вычесть результат.

Важно: Это основная проблема при монтаже теплого пола в стяжку. После того, как вы сформируете конфигурацию комнаты, и зафиксируете нагреватели «в камне», передвигать мебель будет нельзя.

Разумеется, типовое расположение мебели не меняется десятилетиями. Но если вы хотите кардинально изменить дизайн интерьера, ничего не выйдет.

На самом деле, это решаемый вопрос. Во-первых, если вы укладываете инфракрасные нагреватели пленочного типа, конфигурация легко меняется (стоит только приподнять финишное покрытие). Во-вторых, «монолитную» укладку тоже можно изменить, не трогая сами элементы. Правда, придется немного переплатить за «лишние» участки и кабель питания.

Вы покупаете нагревательные элементы не для эффективной площади (между мебелью), а для всей поверхности пола. Подключение производится не последовательно, а по квадратам. То есть, каждый участок (примерной площадью 1 м²) становится автономным.

Общая коммутация, и соединение с единым блоком управления, производится в стеновой распределительной коробке. При необходимости, в любой момент вы сможете подключить или отсоединить каждый отдельный квадрат. Делайте хоть шахматное поле.

При такой конфигурации вы сможете менять рисунок «горячих» участков сколько угодно, после каждой перестановки мебели.

Итак, вы определились с выбором нагревательных элементов, и способом монтажа. Разберем, как укладывать электрический теплый пол в разных вариантах своими руками.

Бюджетный теплый пол своими руками. Устройство водяного теплого пола своими руками

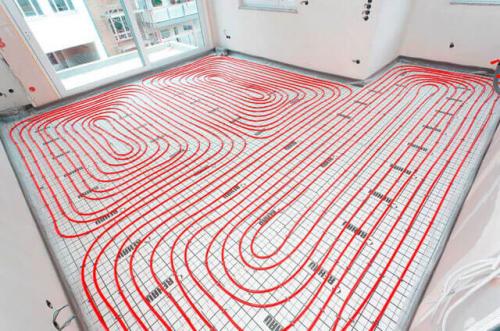

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся

1.
2.
3.
Уют в доме зависит не только от интерьера, но и от температуры. В холодном помещении находиться не комфортно, к тому же это грозит простудными заболеваниями. Также зимой можно столкнуться с проблемой холодных полов – если в комнатах ее удается решить, положив на поверхность ковер, то по напольной поверхности в ванной и на кухне ходить не совсем приятно. Пригодится система пола с обогревом и в детской комнате. Казалось бы, лучше такой системы обогрева не может быть ничего. Но стоит учитывать, что имеет теплый пол плюсы и минусы. Как он выглядит, можно посмотреть на фото.

Достоинства теплого пола

Имеет такие теплый пол преимущества:

• комфортная температура поверхности пола;
• равномерный обогрев помещения;
• повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это - минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

особенности систем теплых полов

оптимальная температура поверхности пола – 25-28 градусов. при установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. с электрическими полами такой проблемы не возникает.
Но имеют и электрические теплые полы плюсы и минусы. Прежде всего, обогреву могут мешать мебель и некоторые напольные покрытия. Также не рекомендуется делать электрический теплый пол под покрытия, подверженные возгоранию, например, паркет. В принципе, дерево выдержит нагрев до 30 градусов, но если основного отопления не будет, и по датчику температуры воздуха в помещении нужно будет достигнуть 20 градусов, не исключено, что этот материал загорится. Читайте также: " Как сделать теплый пол на кухне – монтаж электрического или водяного пола отопления ".

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: " Теплый пол для ванной комнаты: правильное решение ").

Имеет теплый пол недостатки, среди которых, например, невозможность полного управления температурой. Это в основном относится к водяным системам. Уровень нагрева электрических полов можно настраивать, если, конечно, приобрести хороший датчик, качественно измеряющий температуру. Специалисты советуют устанавливать программируемые электронные приборы – с их помощью можно выставить желаемый уровень температуры воздуха или поверхности пола, а при достижении данного показателя система будет автоматически отключаться. Читайте также: " Как выбрать мобильный теплый пол под ковер – виды. характеристики, преимущества и недостатки ".
Плюсы и минусы теплого пола, подробно на

устройство теплого пола

нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов , сверху заливают стяжку и настилают напольное покрытие. насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Удельное тепловыделение – основной параметр системы теплого пола. Он колеблется в пределах 15-25 Вт/м. Для укладки пола нужно выбирать изоляционный материал, который сможет выдержать температуру выше 100 градусов. Иначе при эксплуатации системы могут возникнуть проблемы. Читайте также: " Какие бывают электрические полы с подогревом – виды, особенности, правила укладки ".

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Видео водяной теплый пол. Как сделать правильно!
